Creo Elements/Direct创建凸轮运动仿真的流程

下面以实例介绍CreoElements/Direct创建凸轮运动仿真的步骤

一.开启运动仿真模块

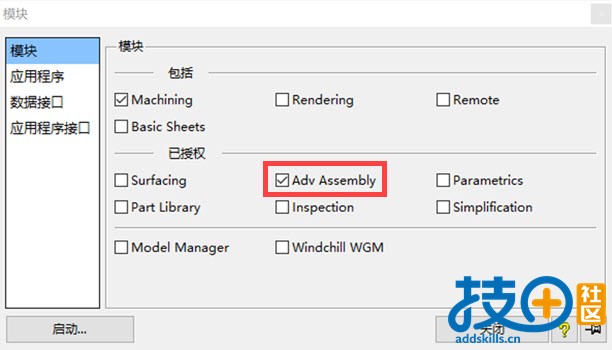

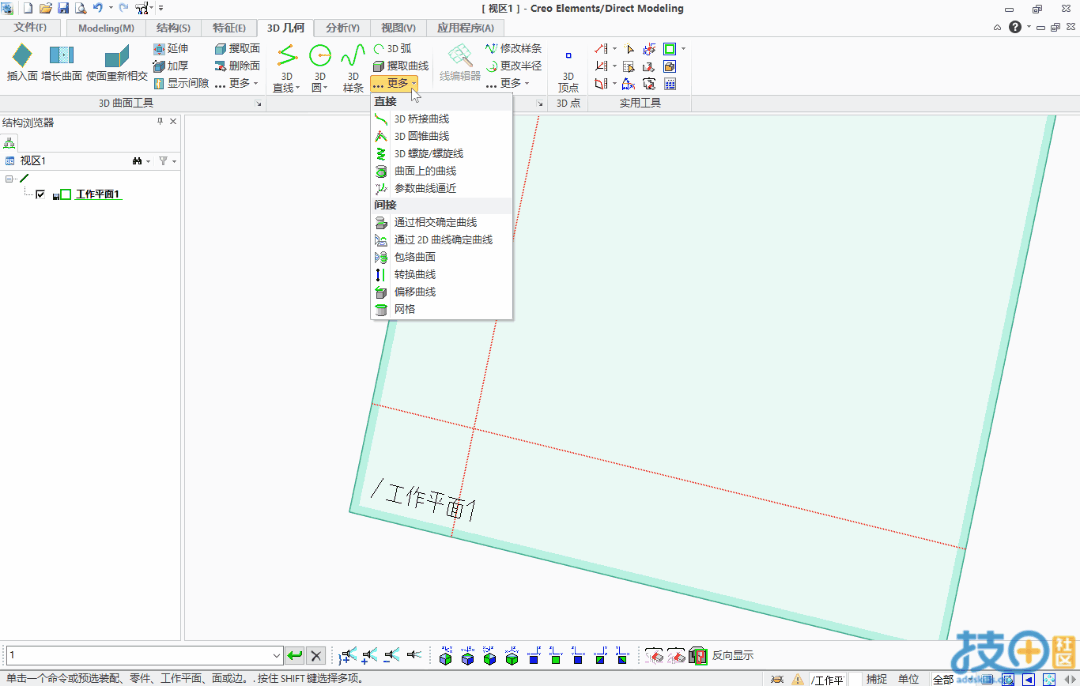

勾选<AdvAssembly>，开启后中文翻译<关系>（感觉翻译很不正宗哦）。

二.创建<关系集>和<几何约束>,运动仿真最核心的部分就在这里。

创建运动仿真基本分三个部分：创建关系集—添加几何约束—创建运动变量（基本所有的运动仿真流程都是这样的）：

1.创建关系集；

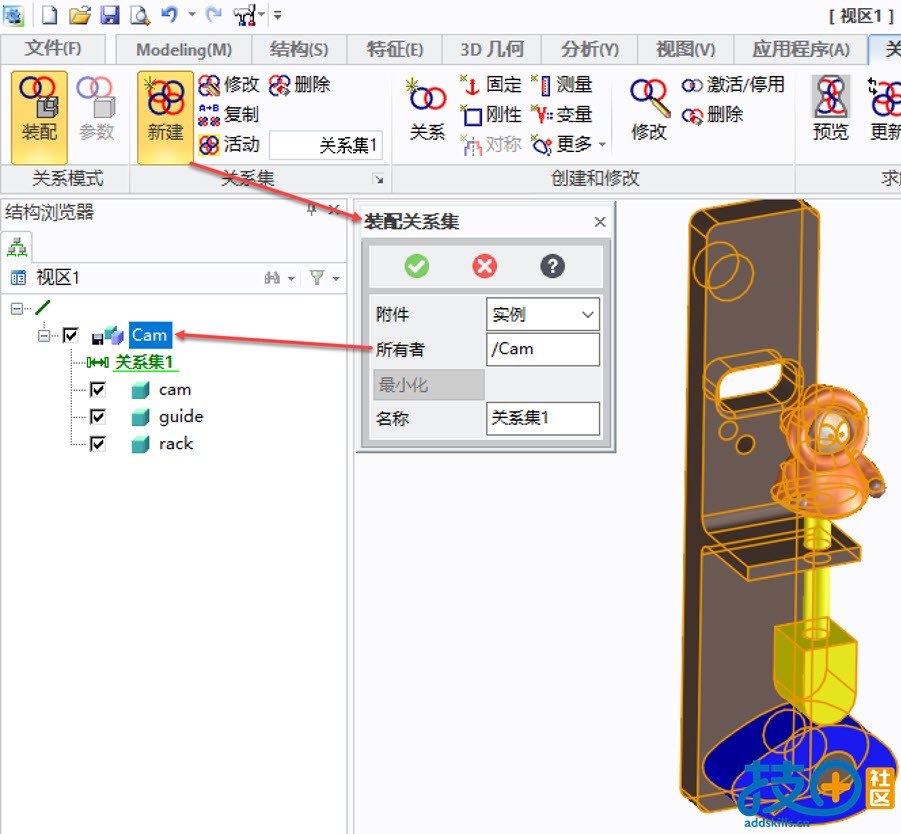

<新建>,所有者选择组件<3.Cam>

2.添加几何约束。

跟Modeling中的装配类似，但此处的装配有关系约束在里面的，比如同轴，对齐，距离等，一旦装配好了，空间位置是固定的（Modeling建模里面的装配后，可以继续移动零件）

添加几何约束基本会有两部分：1）固定基座；2）装配件几何约束；

步骤如下：

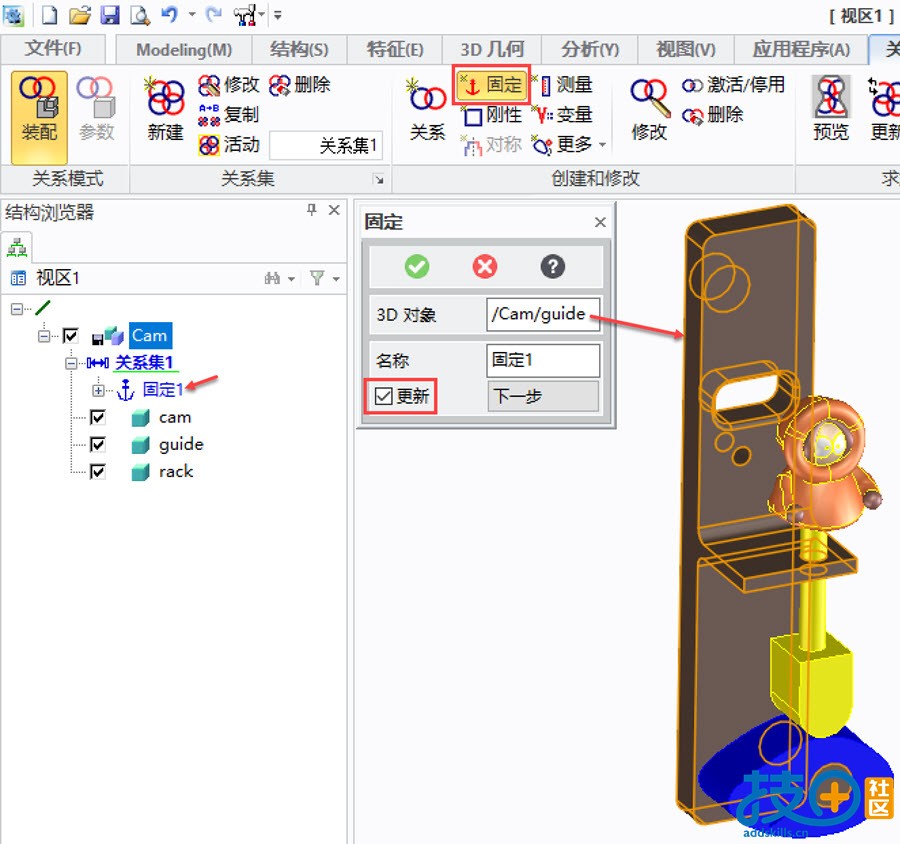

1）固定 (fixed)，首先需要选择一个基座，基座在空间中是固定的，不能移动，就好比自动化设备，必须固定在地面上，道理类似。

此处<3D对象>选择零件<guide>为基座。勾选<更新>，点击上方的✔，完成。可以看到<关系集1>下面有约束关系<固定1>

2）通过几何约束关系，将其他的零件都通过关系装配到基座上。（除基座外的零件都通过几何约束装配到固定的基座上）

通过<关系>命令，先将零件<rack>装配到基座上，需要创建两个约束关系：轴对齐和面平行，添加这两个约束后，保证零件< rack >沿轴线上下运动。

<关系集1>下面分别出现<重合1>和平行<零件1>.

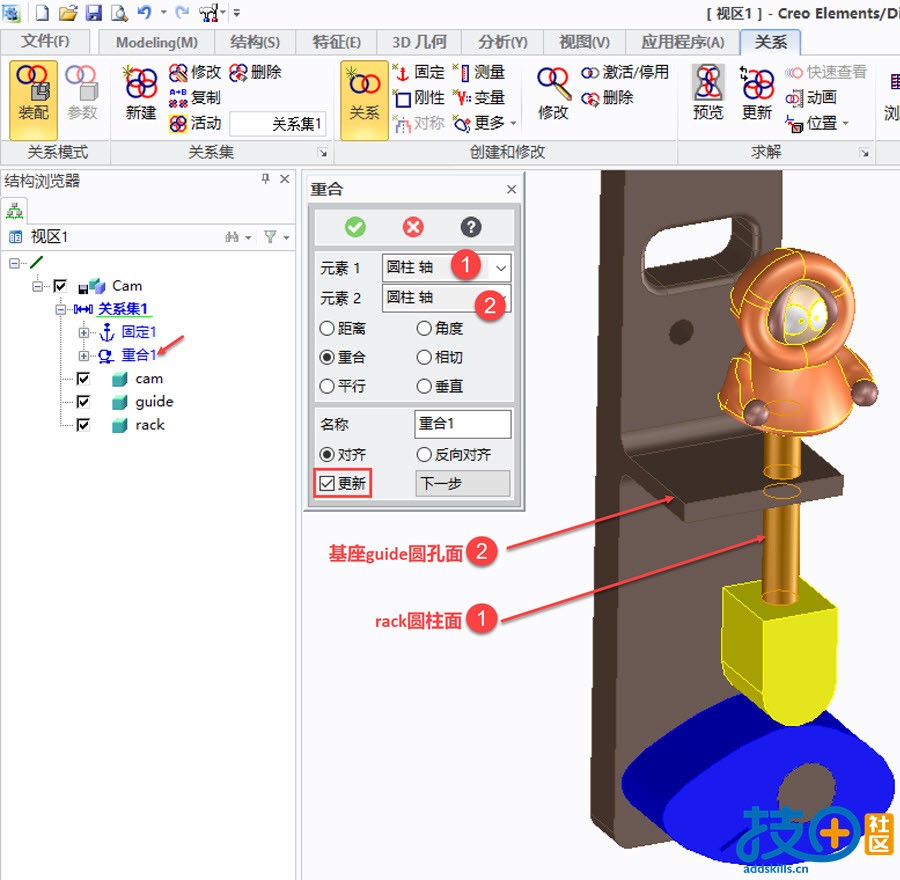

几何约束<重合1>

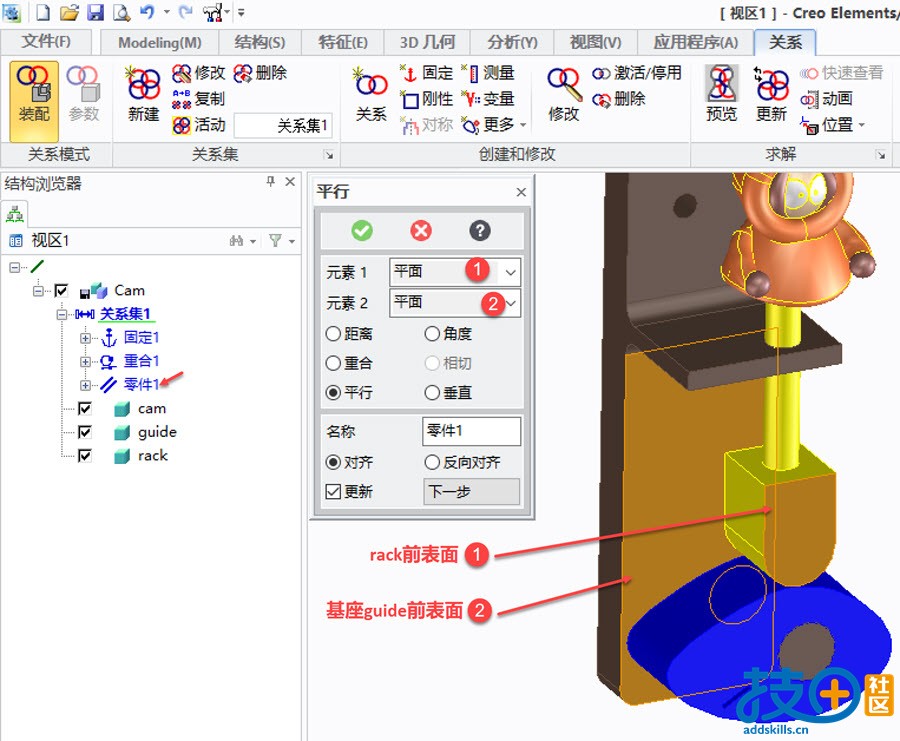

几何约束平行<零件1>

通过<关系>命令，将零件<cam>装配到基座上，需要创建两个约束关系：轴对齐和面对齐，添加这两个约束后，保证零件< cam >沿轴线旋转运动。

<关系集1>下面分别出现<重合2>和<重合3>。

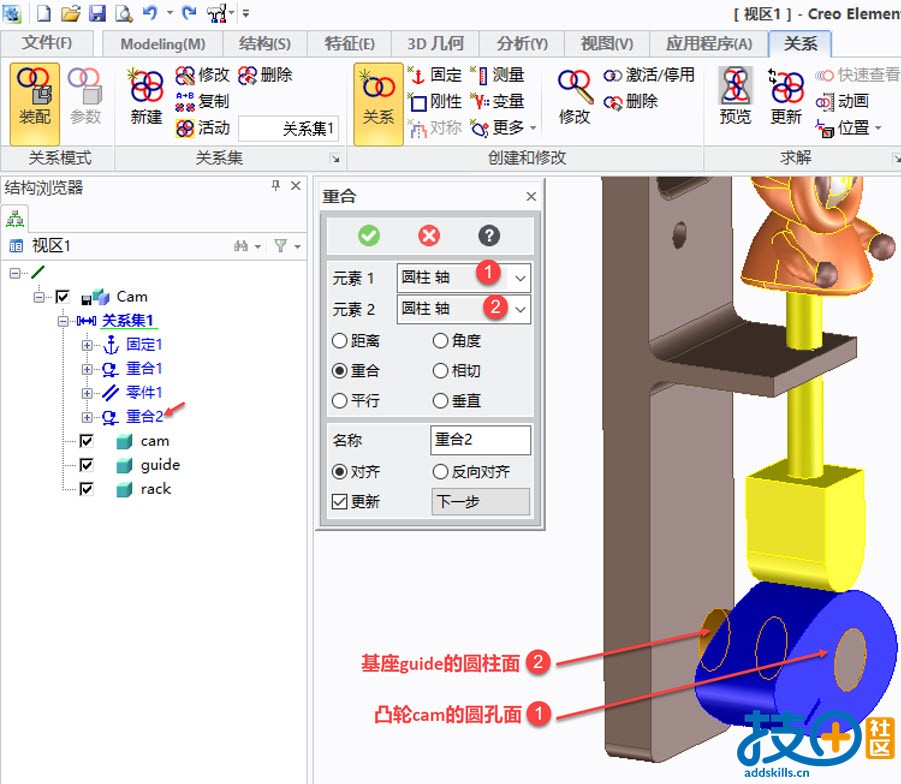

几何约束<重合2>

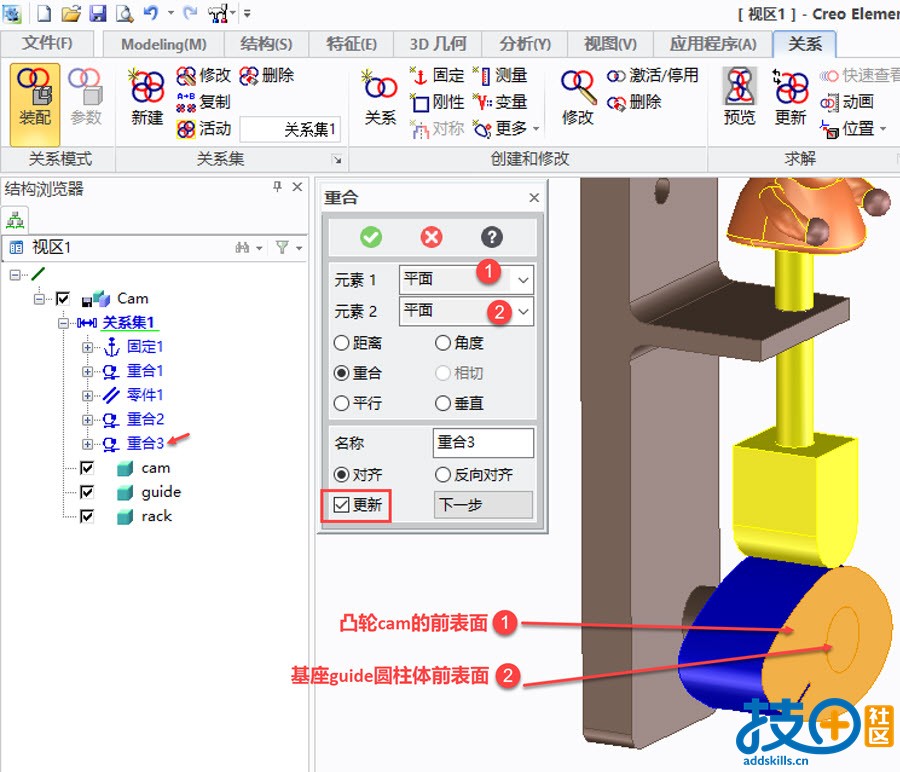

几何约束<重合3>

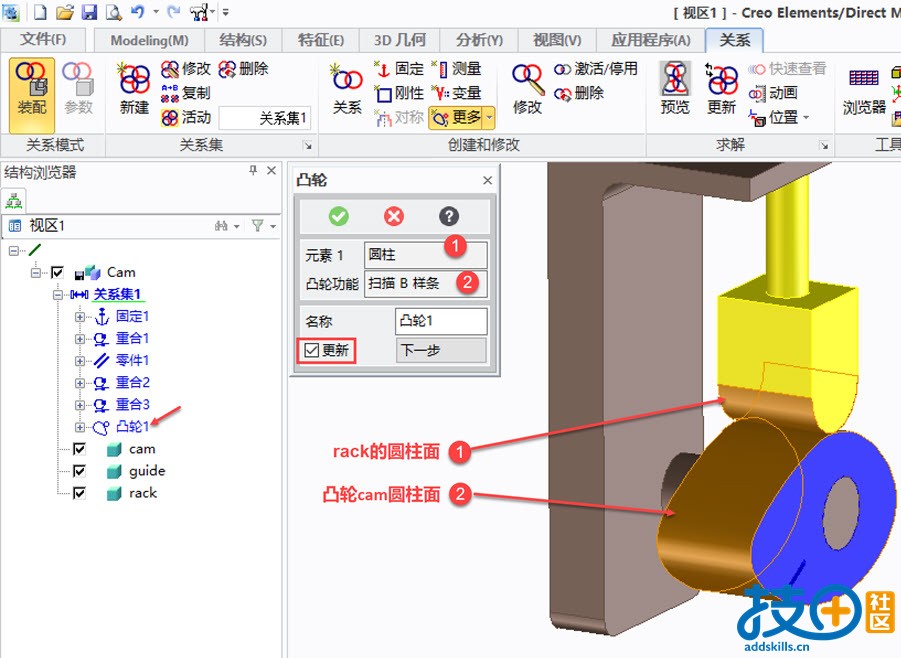

通过<凸轮>创建凸轮约束关系，选择两个面，勾选即可。

3.创建运动变量。

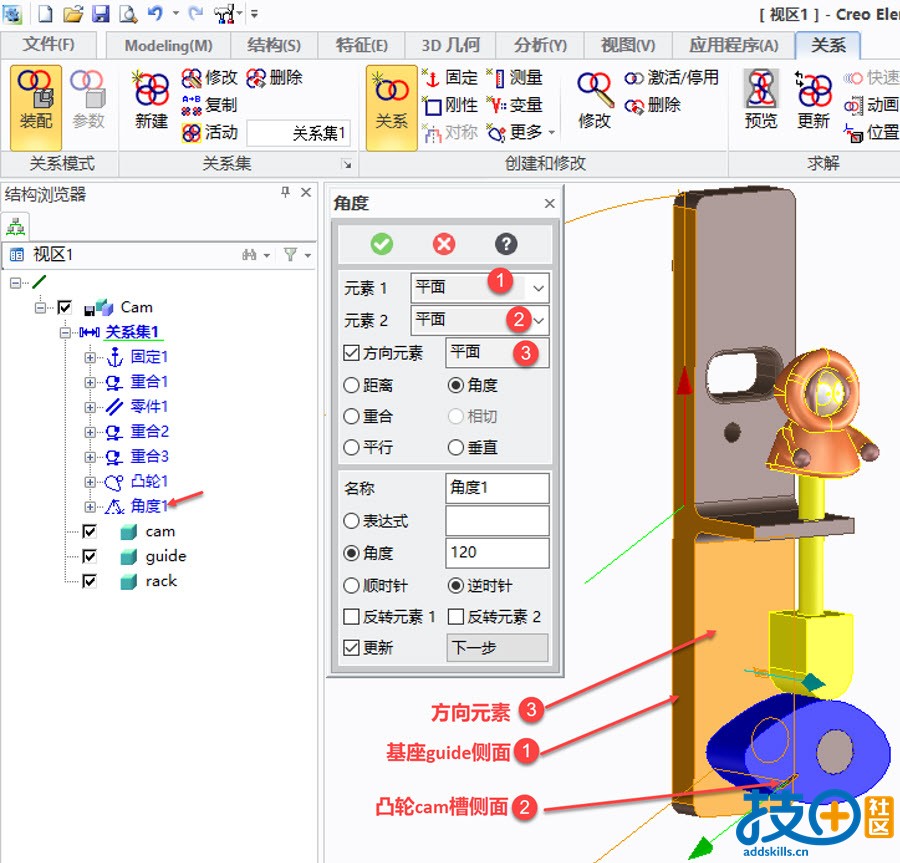

通过<关系>创建角度运动变量。

选择零件<rack>竖面1，然后选择<cam>的面2，选择<角度>，<方向元素>选择垂直面3。

三.查看运动动画。

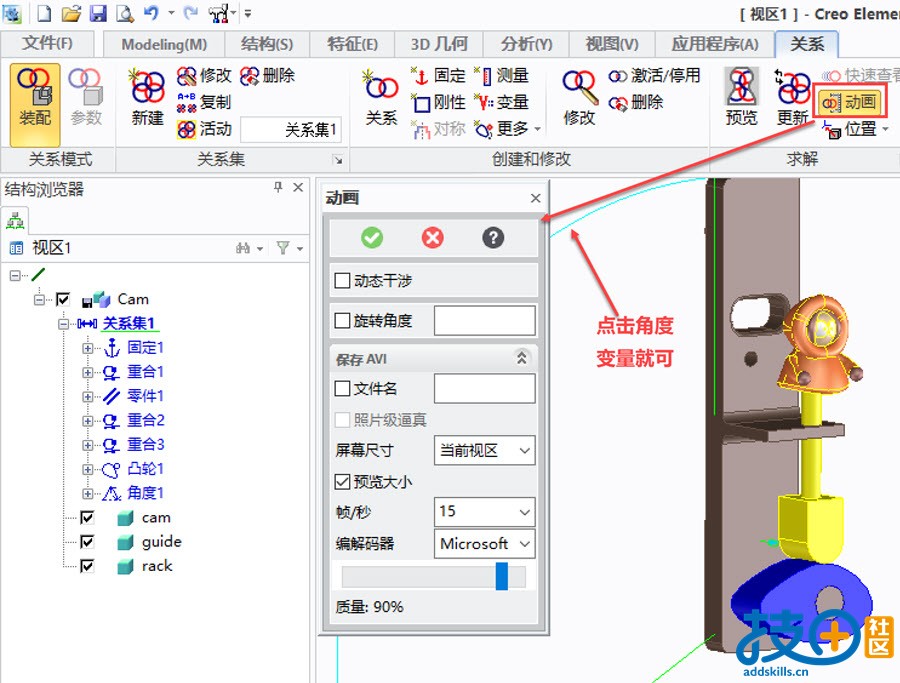

<动画>点击上面步骤创建的角度，就可以看到运动仿真效果。此命令也可以将动画保存视频输出。

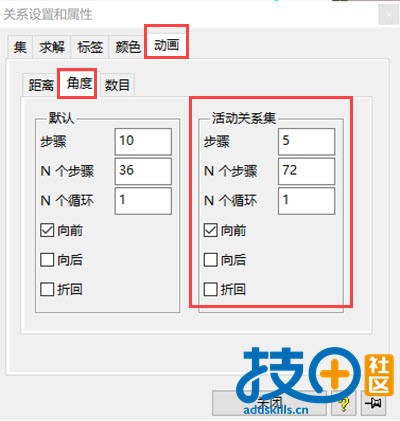

点击关系集右下角箭头，切换到<动画>—<角度>，调整步骤，可以改变运动仿真的快慢频率。

比如将步骤调整为5，N个步骤为72，那么就是360度一周，N个循环就是运动几周。

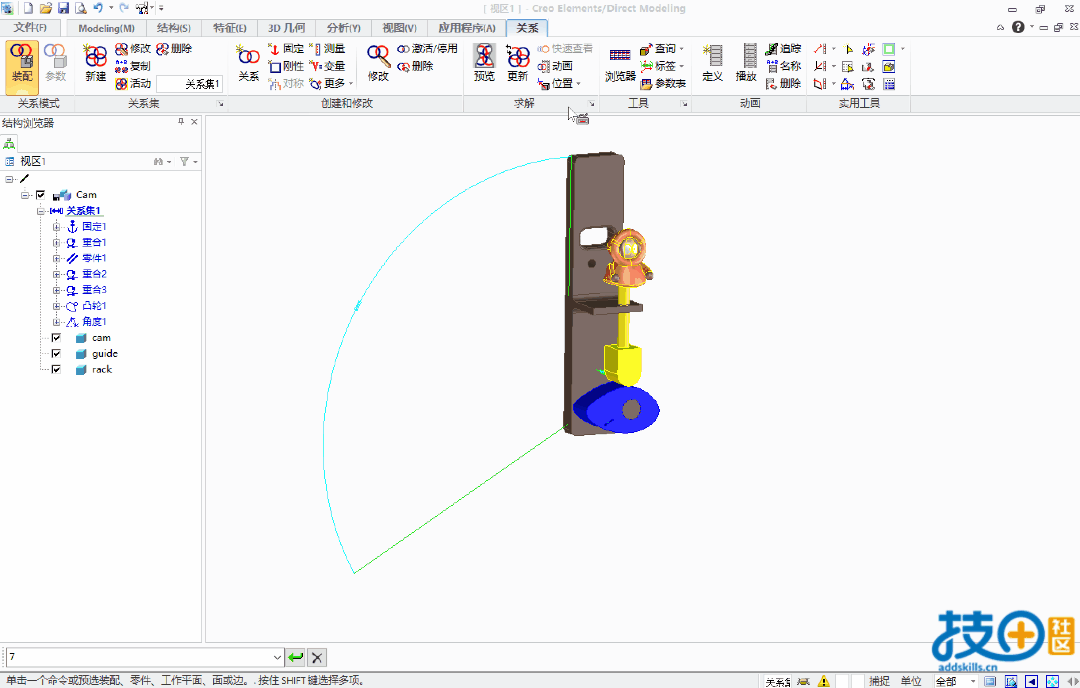

最后看一下，完成后的运动动画

分享案例中演示的组件，感兴趣的朋友可以按照案例练习： Cam.zip (214.15 KB, 下载次数: 38)

2020-4-25 20:05 上传

点击文件名下载附件

原创，欢迎转发和点赞，有问题可留言交流。

这个凸轮结构动画做的还可以哈:D 以后要多学习学习

HOH 发表于 2020-5-7 10:57
这个凸轮结构动画做的还可以哈 以后要多学习学习

动画部分容易上手，操作简单，基本上就是装配的基础上加运动产量，如果更复杂的运动，可以直接录制动画。

这个能做那种多关节机器人的联动动画么？多连杆的动画可以制作么？比如汽车工业的机器人焊枪动作

HOH 发表于 2020-5-7 11:42
这个能做那种多关节机器人的联动动画么？多连杆的动画可以制作么？比如汽车工业的机器人焊枪动作 ...

可以，复杂的部分，可以直接录制的方式创建动画。

录制的简单 觉得这个好难  我试了几次都不行

保持，信念。 发表于 2021-5-6 20:20
录制的简单 觉得这个好难  我试了几次都不行

这个其实也不难，就是增加了配合关系，跟实际类似，有约束关系了，基本所有的CAD软件都是这样创建运动仿真。

案例比较简单，看帖子一步步的操作，应该能学会的。

Superman 发表于 2021-5-7 09:32
这个其实也不难，就是增加了配合关系，跟实际类似，有约束关系了，基本所有的CAD软件都是这样创建运动仿 ...

还是不行

X2714625241 发表于 2021-5-7 13:54
还是不行

具体哪里不行？

OSD有没有画插端凸轮的插件？
