Creo Elements/Direct图框定义为符号，同一个页面中创建多个图框

可以将图框定义为符号，以符号的方式，在同一个页面下放置多个图框

操作流程如下：

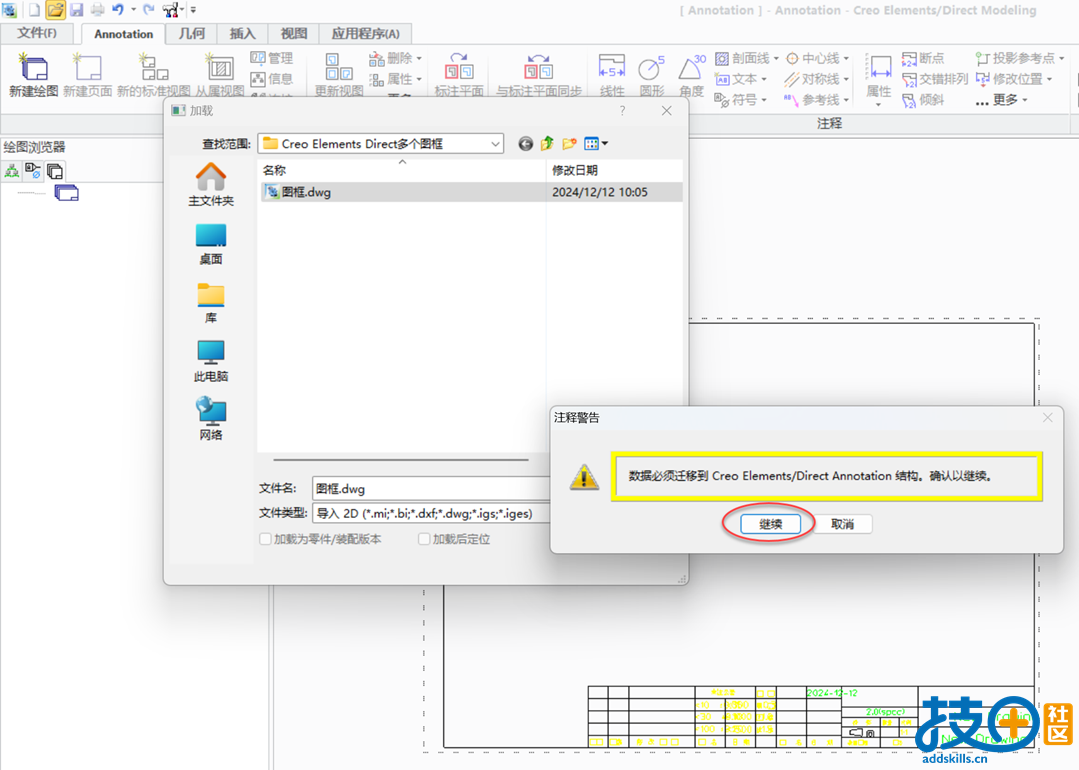

1.点击“加载”，文件类型选择“导入2D”，此类型下，可以导入.dwg或.dxf格式的图框，选择图框后，点击“加载

2.弹窗提醒“数据必须迁移到CreoElements/Direct Annotation结构。确认继续”，点击“继续”，图框导入进来了

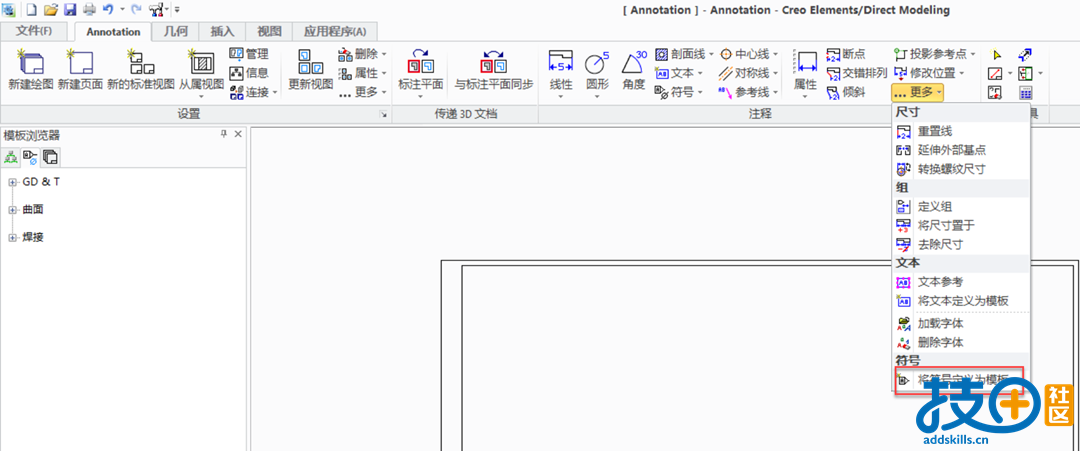

3.选择“将符号定义为模板”命令

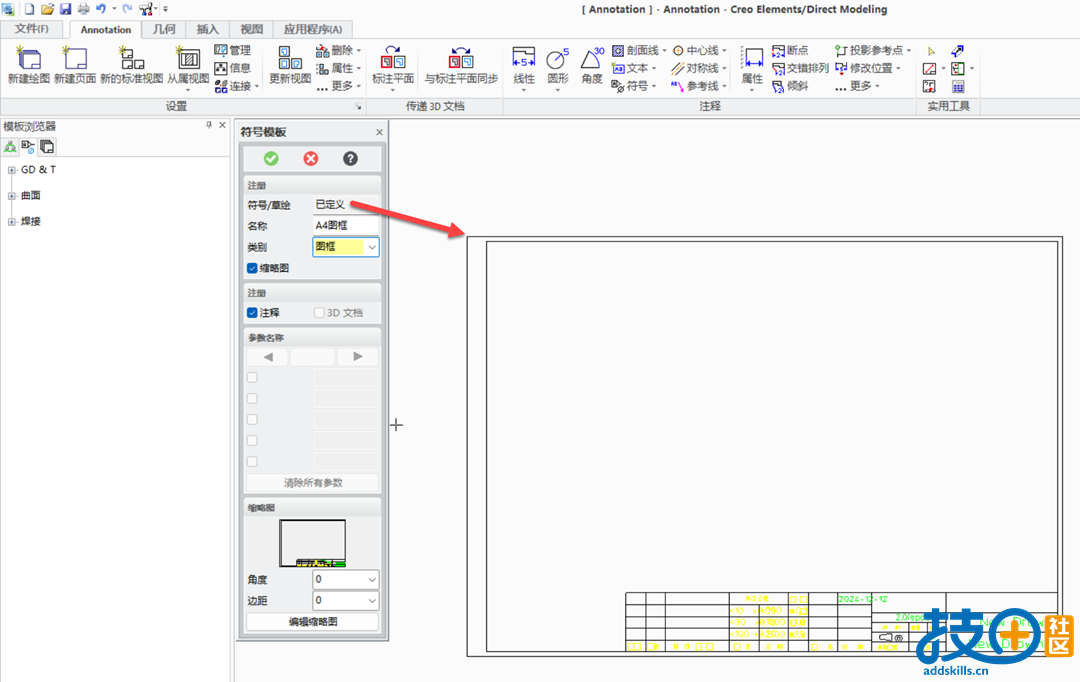

创建符号模板，将图框创建为符号模板

符号/草绘：选择导入的图框

名称：自定义名称，比如此处输入A4图框

类别：可以选择原有的，也可以自定义，比如此处创建一个新类别为图框，专门放置图框

定义完后，点击✔

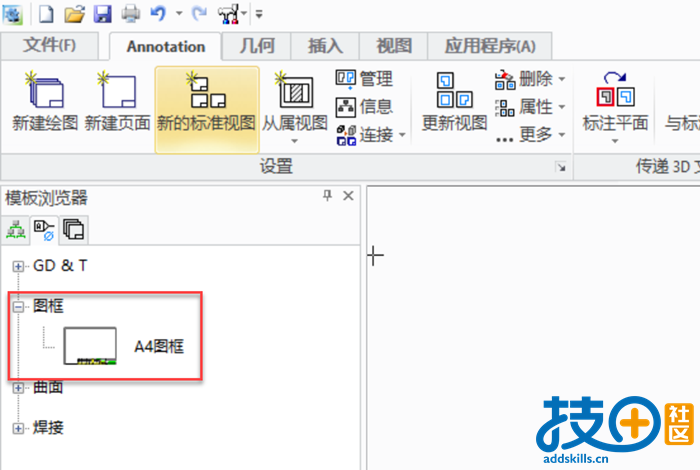

4.右侧的模板浏览器里，就可以看到创建好的图框符号

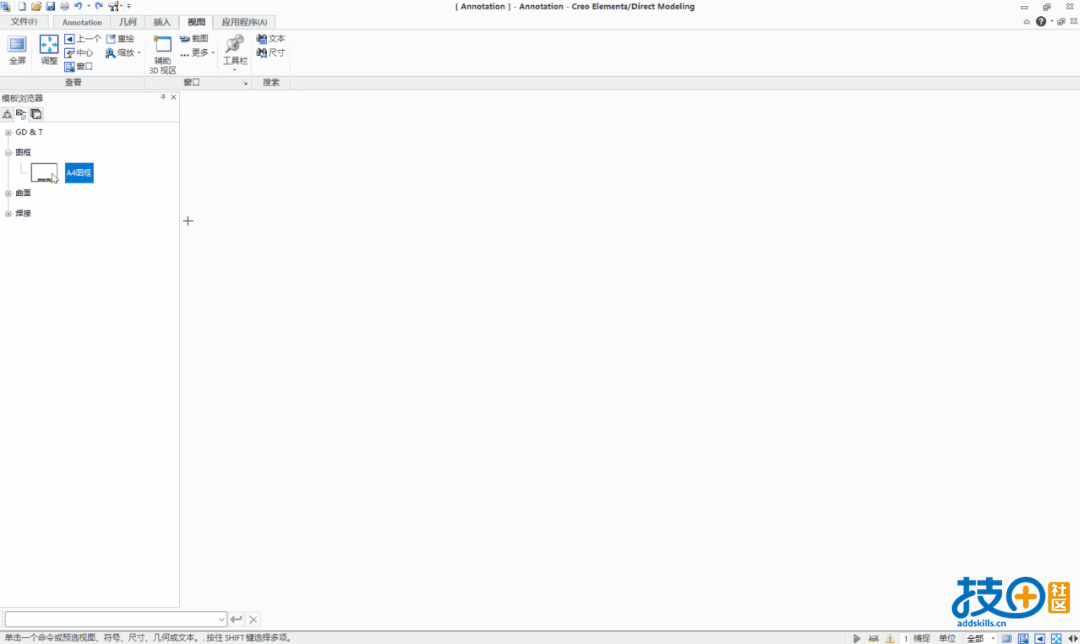

5.只需要点击A4图框，就可以在页面里快速创建图框，而且可以在一个页面里创建多个图框

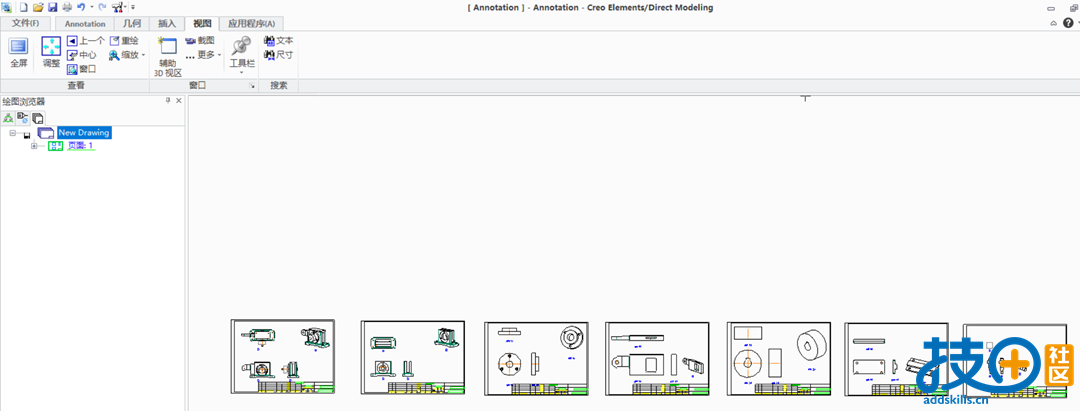

6.可以在图框中添加视图，例如下面的装配体，可以创建装配体和零件的视图，装配体及零件2D图都可以在一个页面内创建

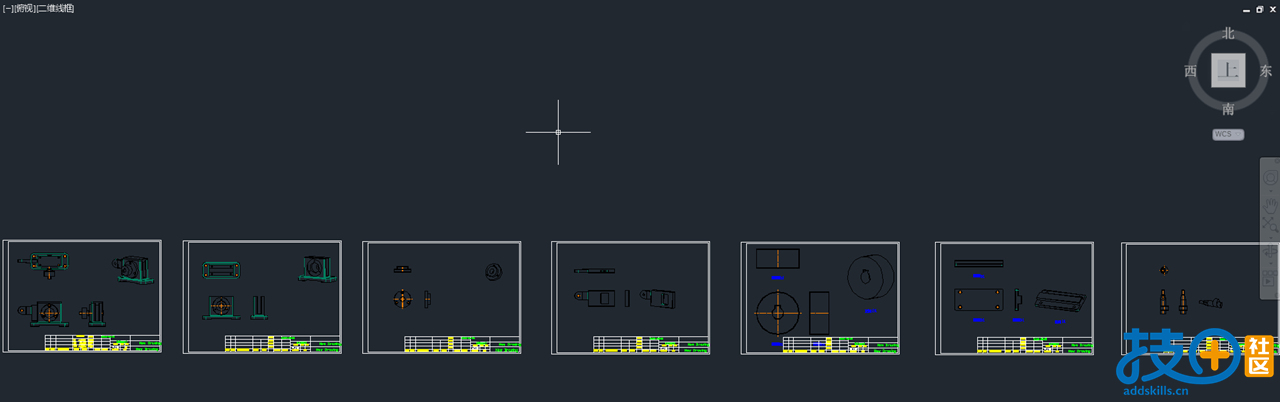

可以点击保存，选择dwg格式，保存成.dwg，可以在CAD软件中打开

也可以直接在Creo Elements/Direct中打印视图，选择单个视图，分别打印视图。

受教了，感谢楼主

非常实用

在17的版本里，字体总是乱码，不知道如何处理，所以我一直都缺少一个美观的图框

默然 发表于 2025-1-2 17:35
在17的版本里，字体总是乱码，不知道如何处理，所以我一直都缺少一个美观的图框 ...

17版只能用软件自带字体，有些字体没有，所以会乱码，修改图框字体

没办法设定图框比例变大变小


登录/注册后可看大图


登录/注册后可看大图

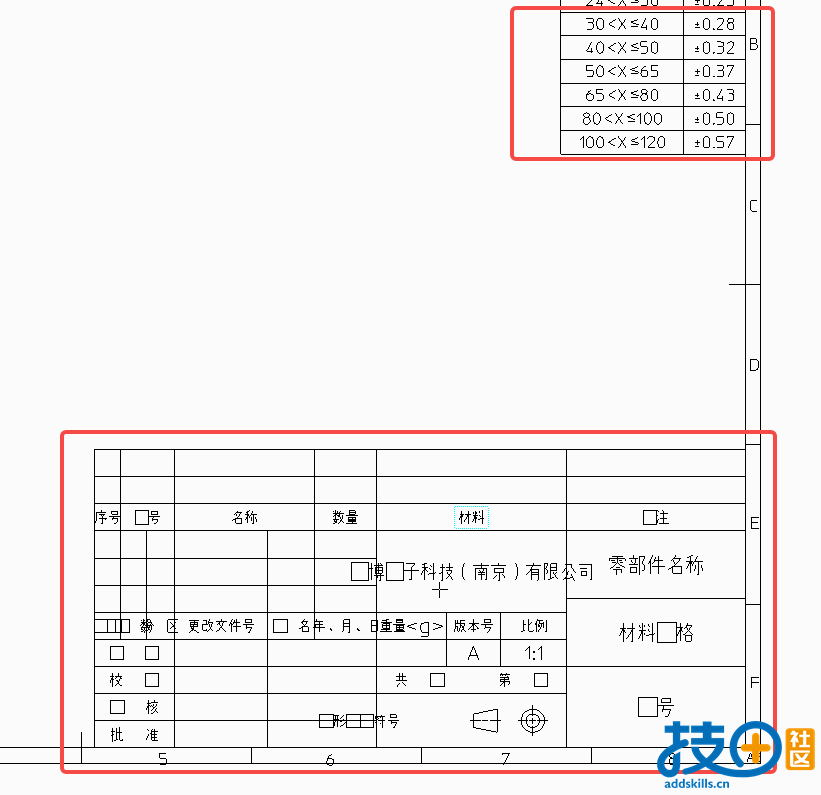

AUTOCAD图档导入进来后，字体都变了，怎么解决？

Harry 发表于 2026-3-3 14:04
AUTOCAD图档导入进来后，字体都变了，怎么解决？

这种应该是系统字体库没有你图框里这种字体，所以变成了默认字体，先修改一下字体，看一下有没有字体，如果有，可以修改字体，如果没有这种字体，可以加载字体，然后再修改。

Superman 发表于 2026-3-3 20:26
这种应该是系统字体库没有你图框里这种字体，所以变成了默认字体，先修改一下字体，看一下有没有字体，如 ...

从哪里加载字体？

Harry 发表于 2026-3-5 14:12
从哪里加载字体？

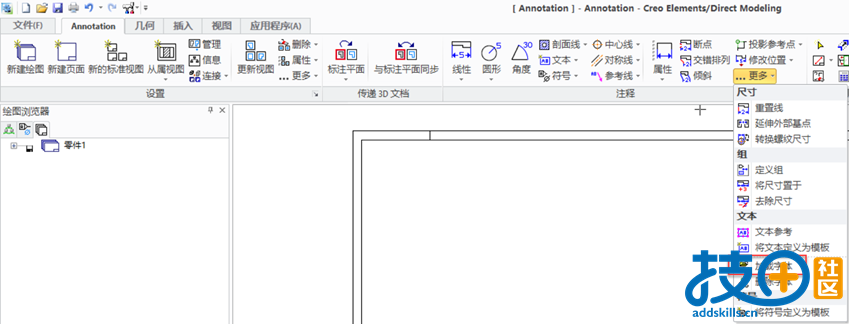

工程图中可以加载字体
