Creo Elements/Direct工程图默认隐藏不显示中心线和对称线

Superman 2024-11-9 19:02:38 发表于 工程图 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 1 1204

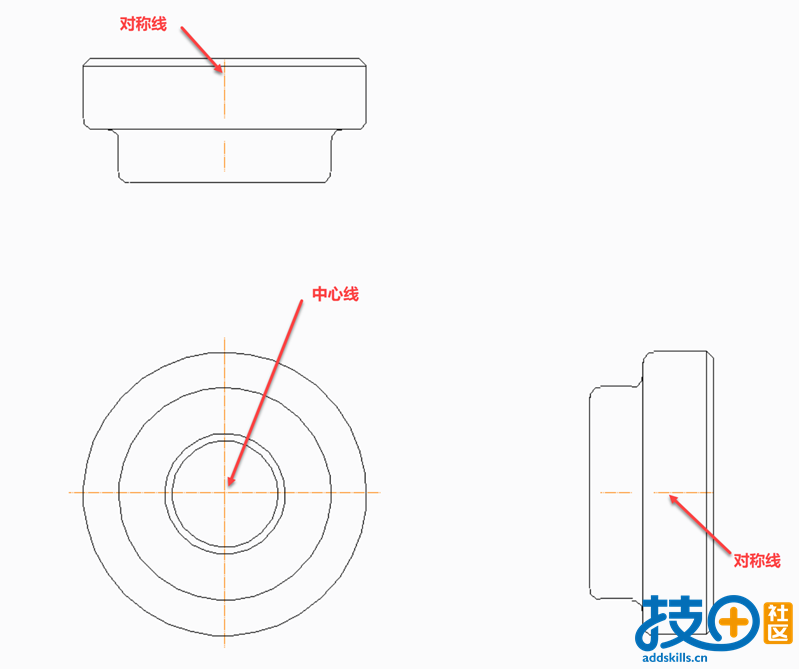

今天遇到一个提问：如何默认关闭中心线(辅助几何)

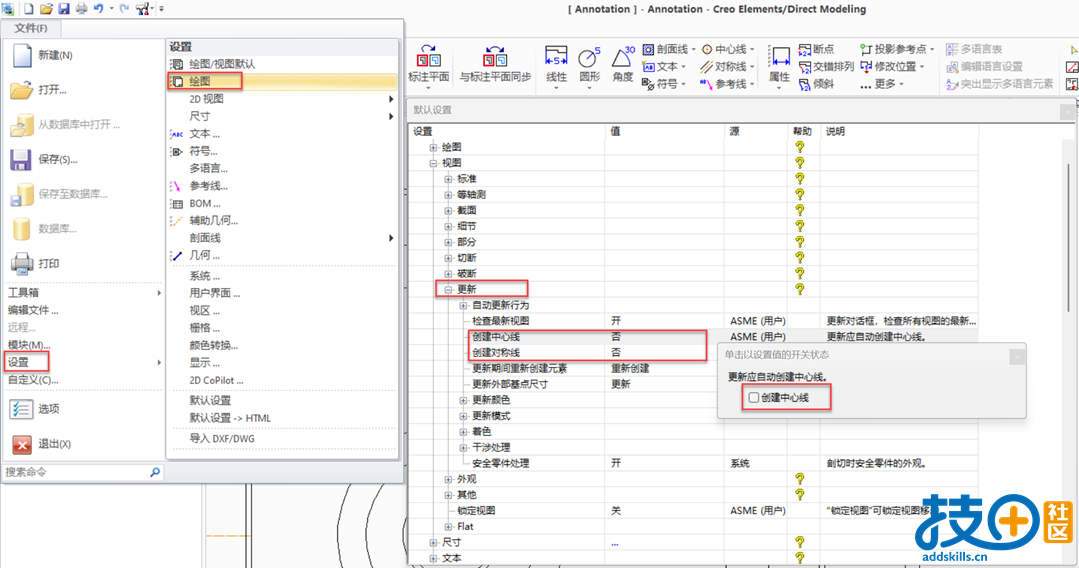

经过测试，在工程图模块下，设置如下：文件—设置—绘图，弹出的默认设置窗口中，视图—更新，双击创建中心线/创建对称线，去掉勾选，即可关闭显示中心线和对称线

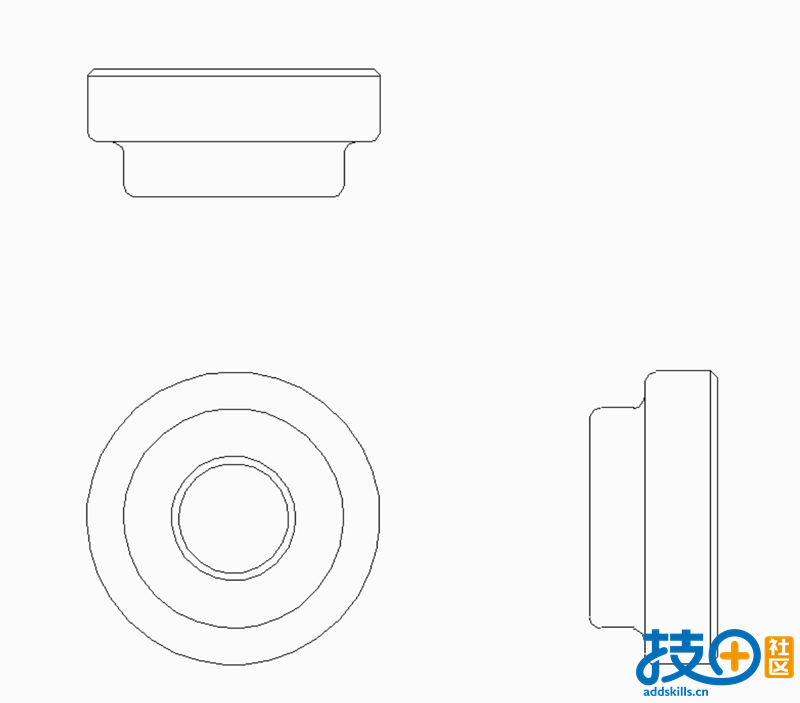

关闭显示后，显示如下：

回复

举报

自定义广告语

已有(1)人评论

跳转到指定楼层
正序浏览
勿忘１２８√e９ 发表于 2024-11-20 09:04:13
一般图上对称线还是都标上去为好
