CoCreate定制图框的图纸比例和零件名字随设定出图的零件变化

自定义的图框如何让图纸比例和零件名称随设定出图的零件变化呢？

在标准图框中，比例和零件的名称会随着零件变化而变化。其实，借助文字里面的“文本参考”功能，在定制自己的图框时也可以达到这种效果。

方法如下：

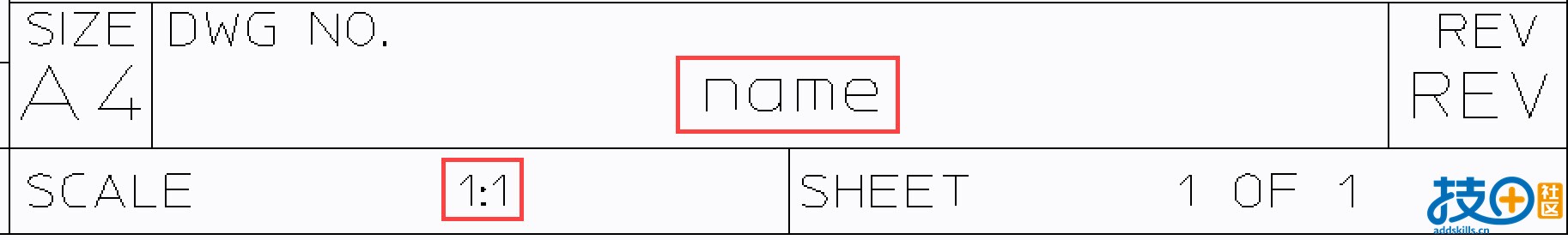

1.先把需要改变的文字写在图框相应的位置，如图：（SCALE后面1:1和DWG NO.下面的name）

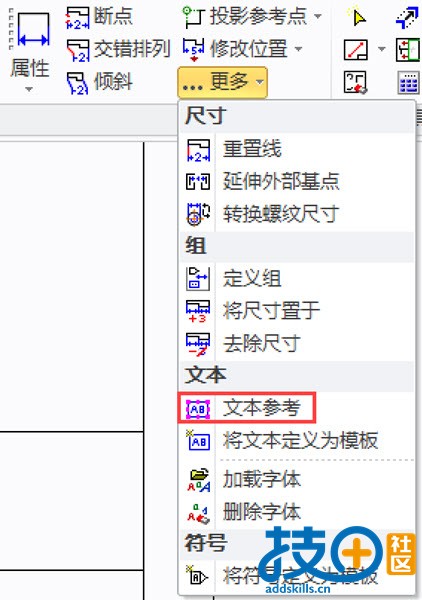

2.打开“文本参考”命令：<更多>—<文本参考>

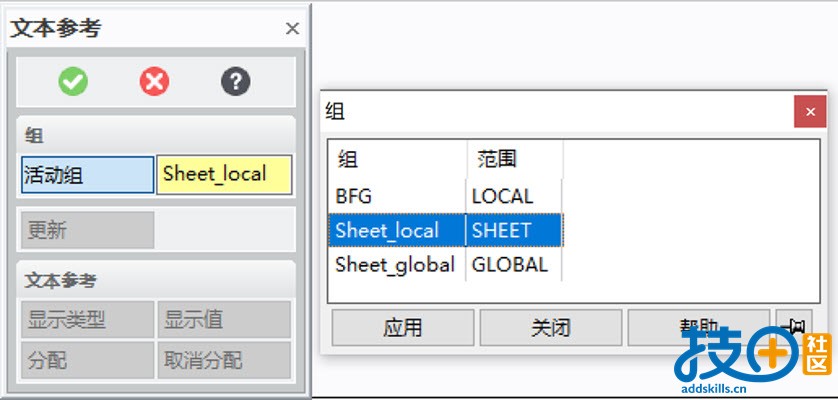

3.如下图所示，点击<活动组>，选择Sheet_local，Apply确定。

然后点击<分配>，选择SHEET_SCALE，再选择1:1的文字，点击确定即可让1：1的文字和系统的比例连接起来。

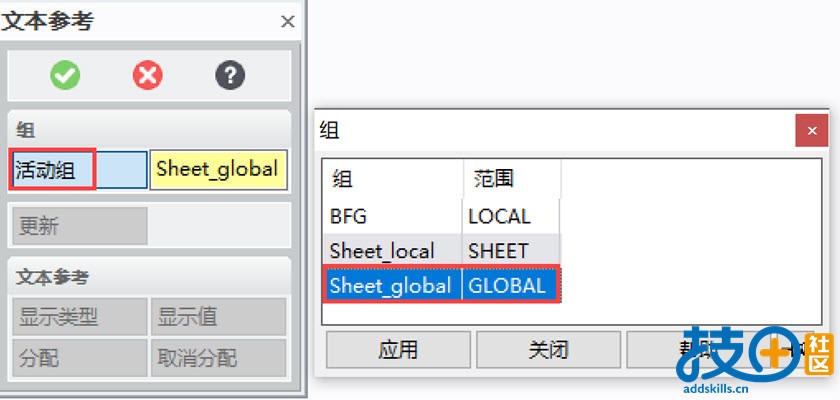

4.以相同的<文本参考>命令，点击<活动组>，选择Sheet_global，Apply确定。

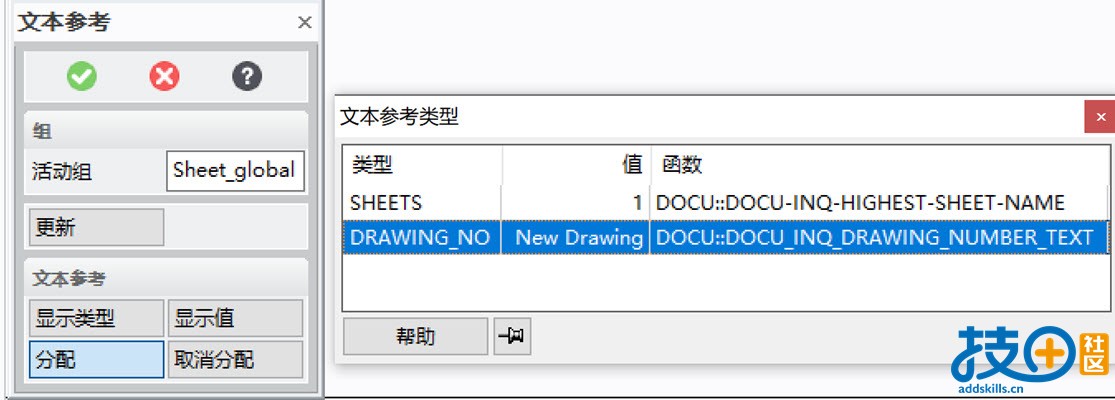

然后点击<分配>，选择DRAWING_NO，再选择“name“文字，让name文字和出图零件名称连接起来。

经过上面的设定，把图框保存出去<图框的格式选框架(*.mi)>。每次出图时，调用图框时上面设定的文字会随着比例和零件名称的不一样而自动改变。

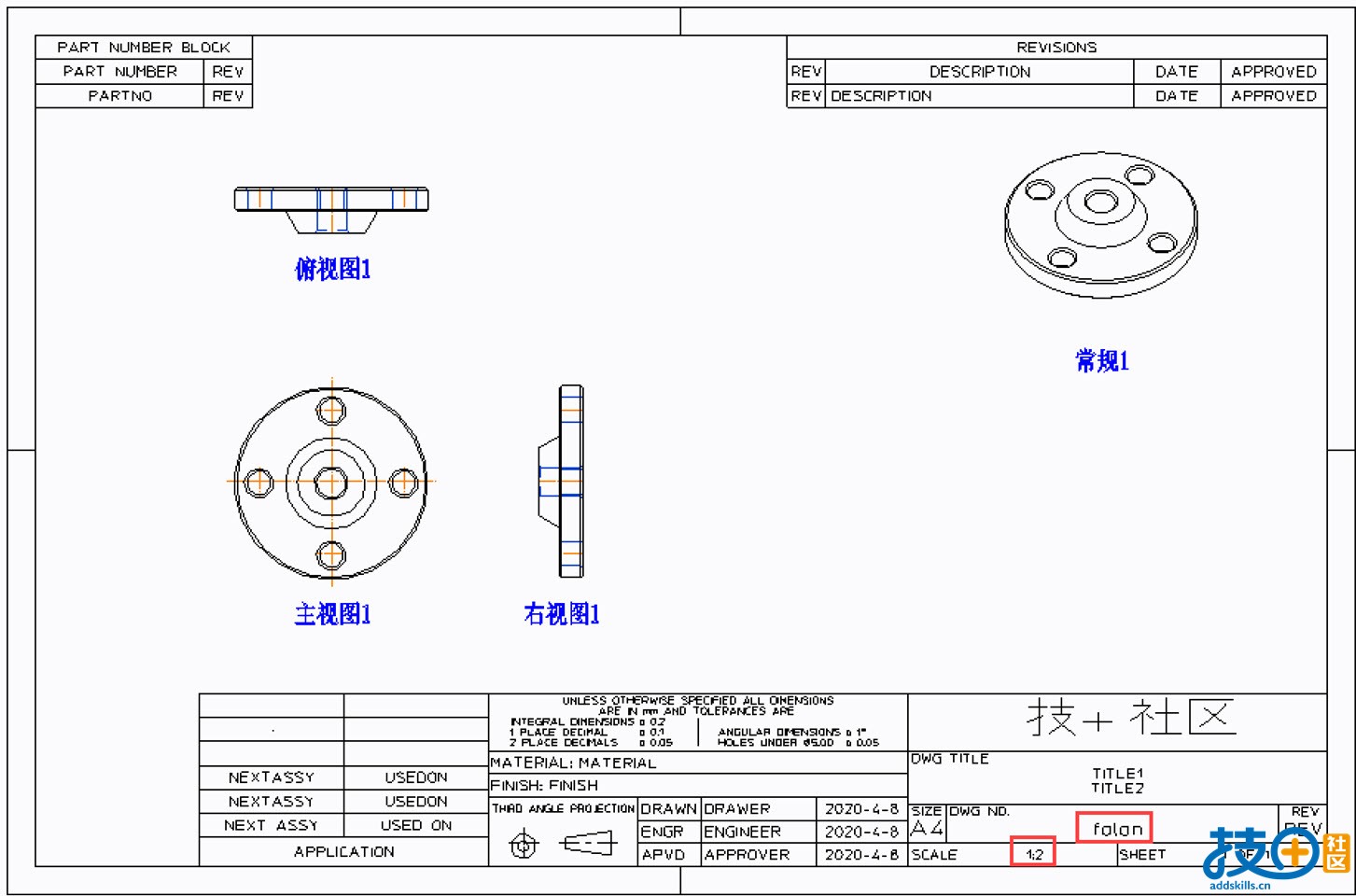

拿一个零件测试一下，可以看到修改成功了。

原创，欢迎转发和分享。

优秀！:D

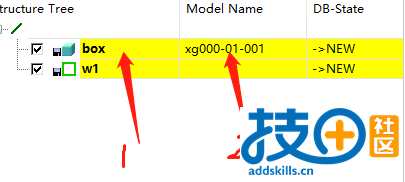

楼主，怎么能自动在标题栏里填加零件名和MODEL NAME的属性。零件名可以自动填加，但是MODEL NAME不行，有什么办法吗

为啥我调用图框比例不会随之变化

korol 发表于 2021-3-28 19:18
为啥我调用图框比例不会随之变化

按照步骤3、4操作，按照出图比例自动显示比例。先确认一下图框是否定制成功了，图框如没定制好，保存出来的图框，可能无法生效。

Superman 发表于 2021-3-29 09:52
按照步骤3、4操作，按照出图比例自动显示比例。先确认一下图框是否定制成功了，图框如没定制好，保存出来 ...

就是按照步骤来的，不知道为啥不行

korol 发表于 2021-3-30 11:39
就是按照步骤来的，不知道为啥不行

先检查图框的创建，以及是否按照<图框的格式选框架(*.mi)>保存的https://www.addskills.cn/thread-91-1-1.html

请问如何在文本参考里面增加项目， 比如我要增加一个交期，然后可以自动在图框上显示

如何自动定义更多关联属性的名称呢？可能要用lisp来写

MI框架格式只能在图册中打开
绘制2D图时也是先要新建图册再画单个零件的图纸
但这样就每次显示的名字都是建图册时选择的装配体的名字
请问大神是哪里有问题
