【经验分享】CoCreate(Creo Elements/Direct)软件如何导入2D图档?

本帖最后由 Superman 于 2020-3-11 22:16 编辑

我们在绘制3D图时,有时会需要利用一些2D图档(.dwg/.dxf档),如何在CoCreate(Creo Elements/Direct)软件里面导入2D图档呢?

1.如果是v17或更老的版本,需要借助二次开发的lisp文件:loaddwg.lsp,通过此方法可以导入.dwg和.dxf两种图档,这样大大方便了我们的设计工作,AutoCAD的图档轻松导入。

2.如果是18.1及以后的版本,新版本自带导入2D的功能,无需借助二次开发lisp文件。当然新版本也可以用导入2D的lisp,看个人使用习惯了。如下图:20.1版打开界面,可以直接导入2D图档(.mi,lyt,dwg,dxf)

导入2D

导入2D



特别提醒:不管是lisp导入还是直接打开导入,首先必须创建一个工作平面。

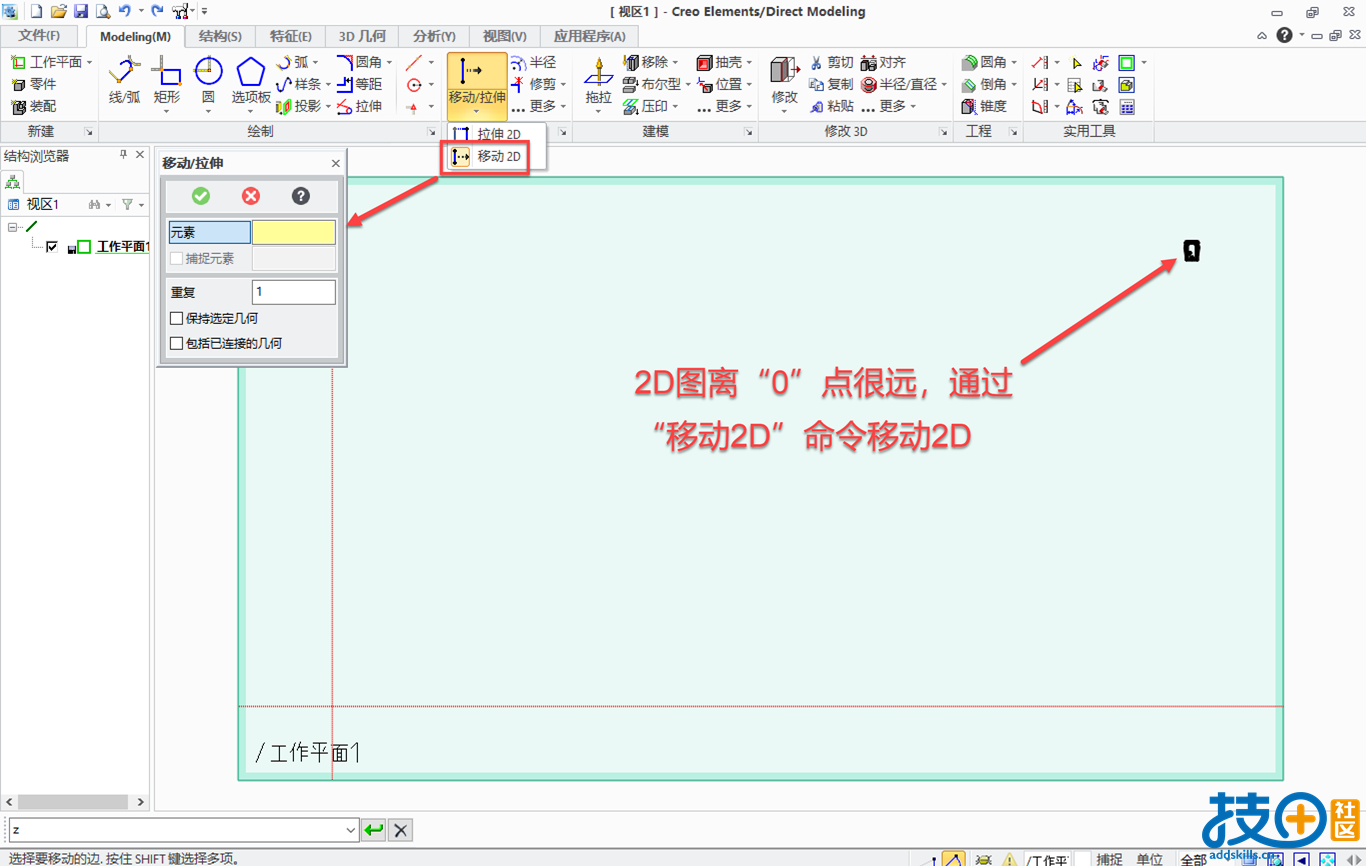

如果导入2D后,2D图的位置偏离工作平面“0”点位置很远,我们可以使用“移动2D”命令将2D图移动到“0”点位置。

移动2D

移动2D

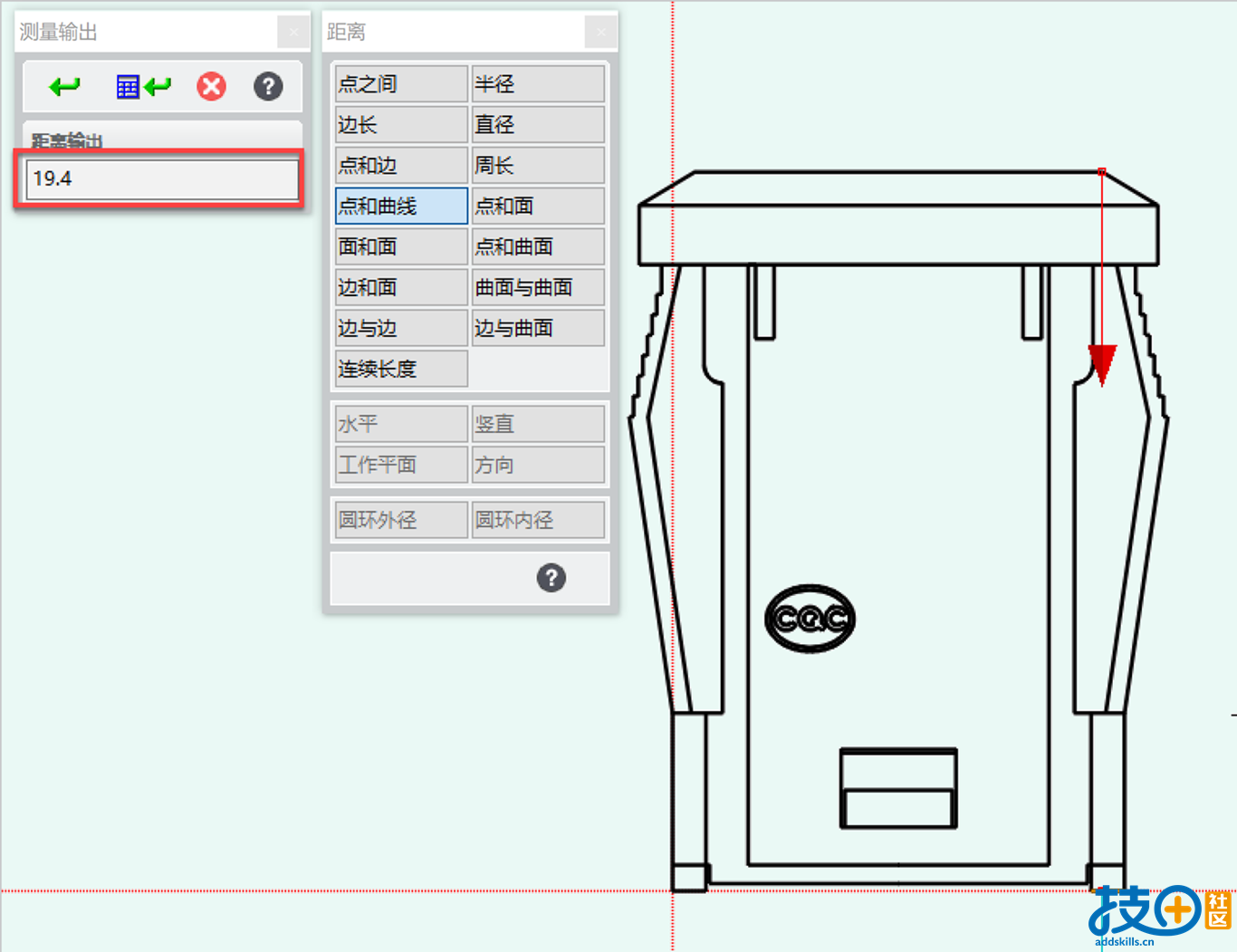

导入2D后,可先测量一下2D图档的尺寸,看看尺寸比例是否有变化。比如此案例导入后尺寸缩小了,尺寸19.4mm。

测量距离

测量距离

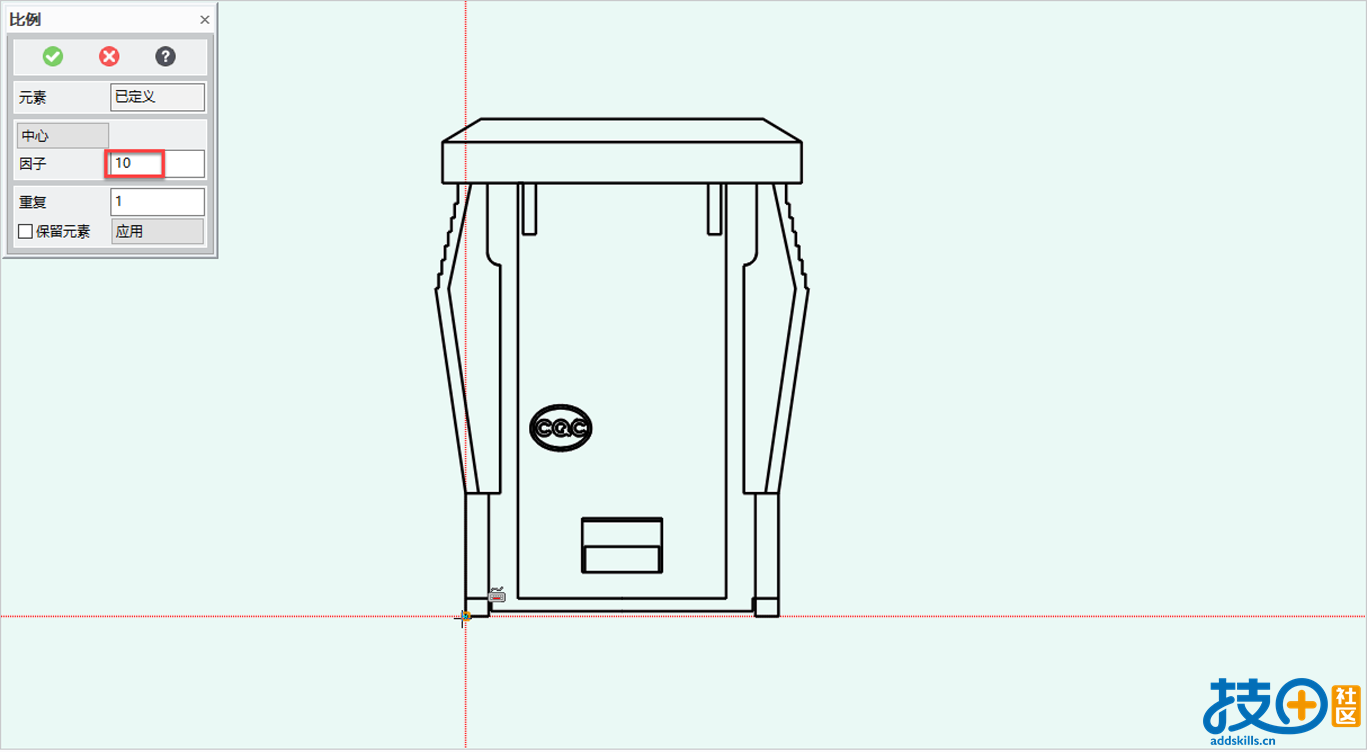

如尺寸缩小或放大了,可以通过“缩放”命令调整尺寸,如下图,放大10倍。

缩放

缩放

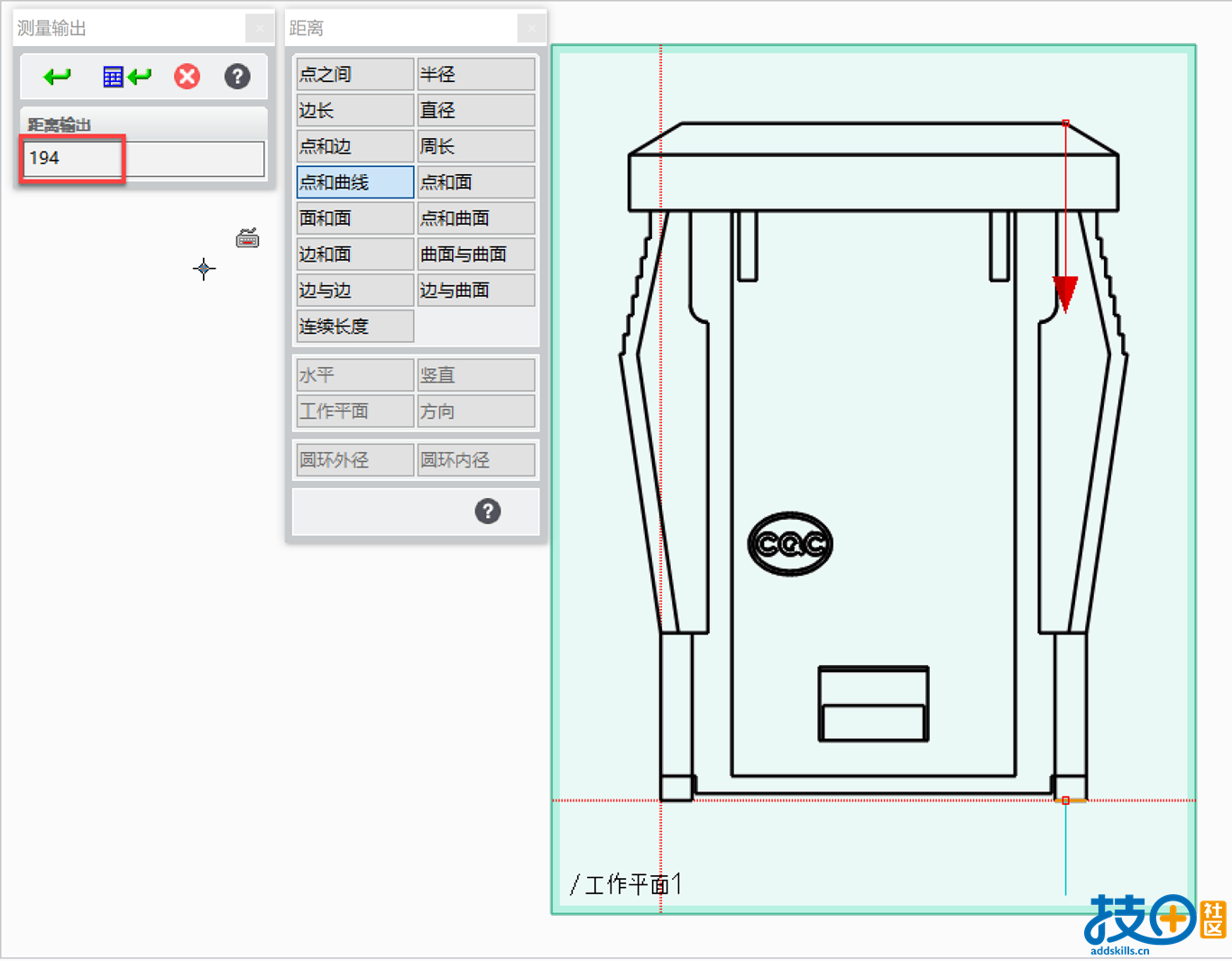

放大后,再次测量尺寸,如下图,尺寸变成了194mm。

缩放后测量距离

缩放后测量距离

以上就是如何在CoCreate软件中导入2D图档的方法。

分享一下导入2D的lisp文件: 导入2Dlisp_v17和v20.1版.zip (3.59 KB, 下载次数: 3)
回复

使用道具 举报

已有(1)人评论

跳转到指定楼层
liqiang 发表于 2021-9-19 19:29:55
谢谢,好东西。
