最近发现很多刚接触CoCreate的对软件还不熟悉，不知道CoCreate软件如何出工程图，下面介绍一下出工程图步骤和标注。（本教程非常初级，熟悉的可以忽略不用看）

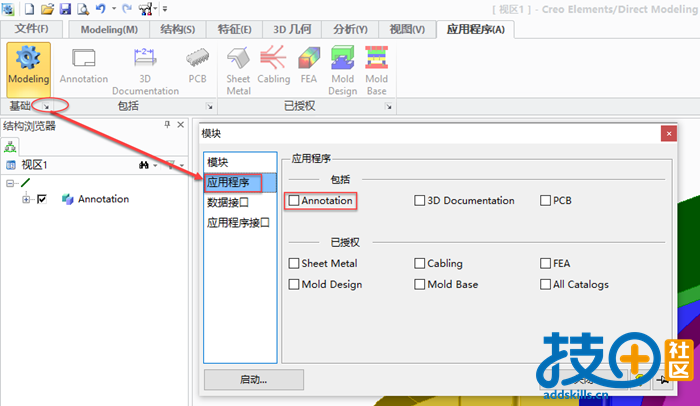

Step1 开启工程图模块，勾选Annotation

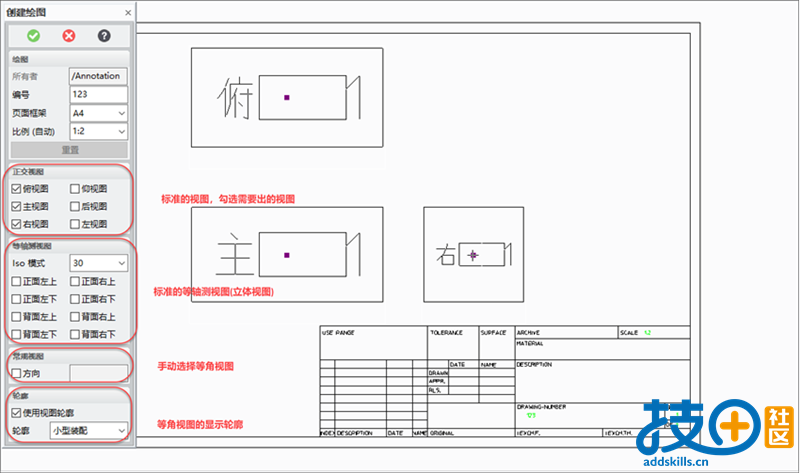

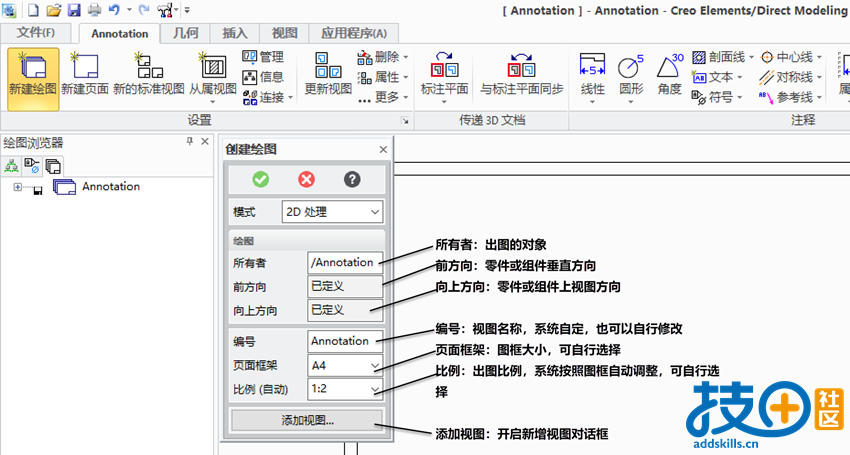

Step2 新建绘图，在此可以选择出图的对象，定义视图方向，视图编号，选择图框大小及比例。菜单说明如下：
Step3 点击Step2中的<添加视图>后，选择需要创建的视图和等角视图

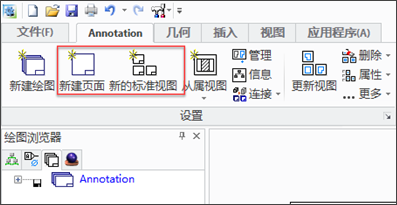

Step4 如果上一步中忘记添加某个视图，可以点击<新的标准视图>，增加新的视图。 如果继续要出另外一个零件的视图，可点击<新建页面>，创建一个新页面，在新页面中创建视图。.

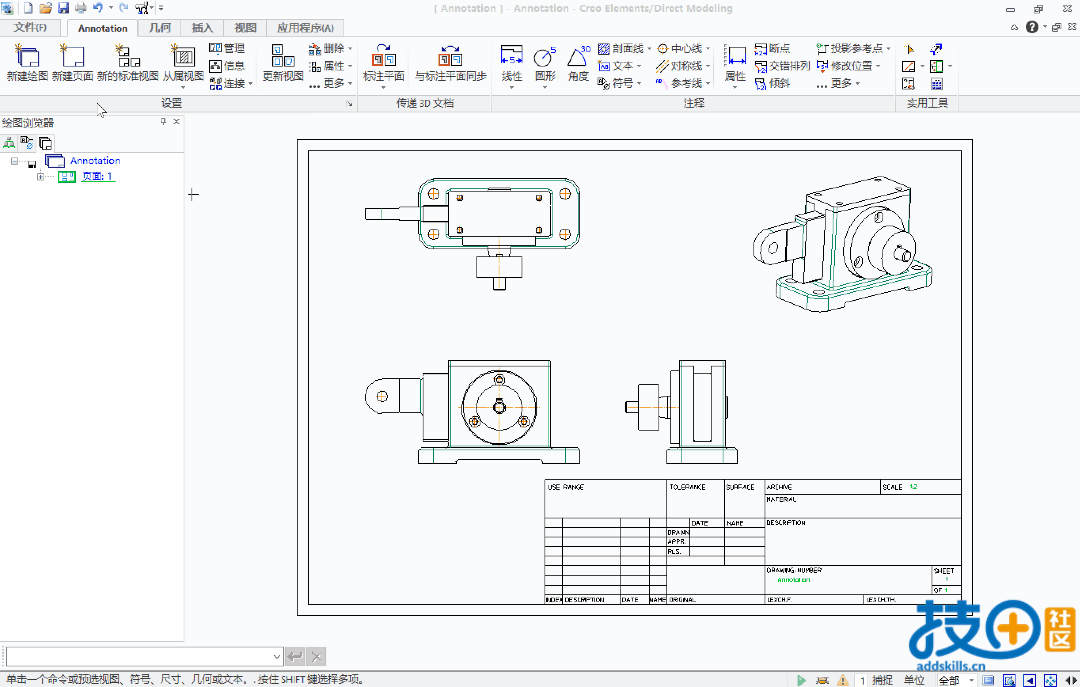

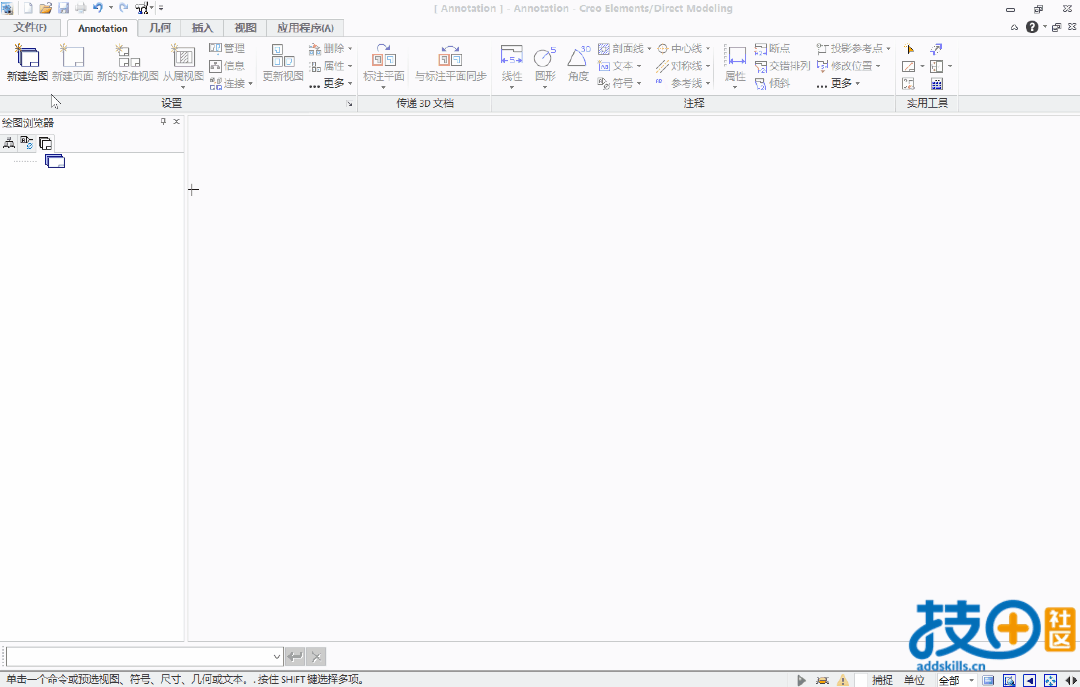

连续看一下出工程图的动画流程：
创建新页面新视图，比如已经创建了页面1，再创建页面2：
Step5 尺寸标注
下面分别介绍各类尺寸标注的方法：

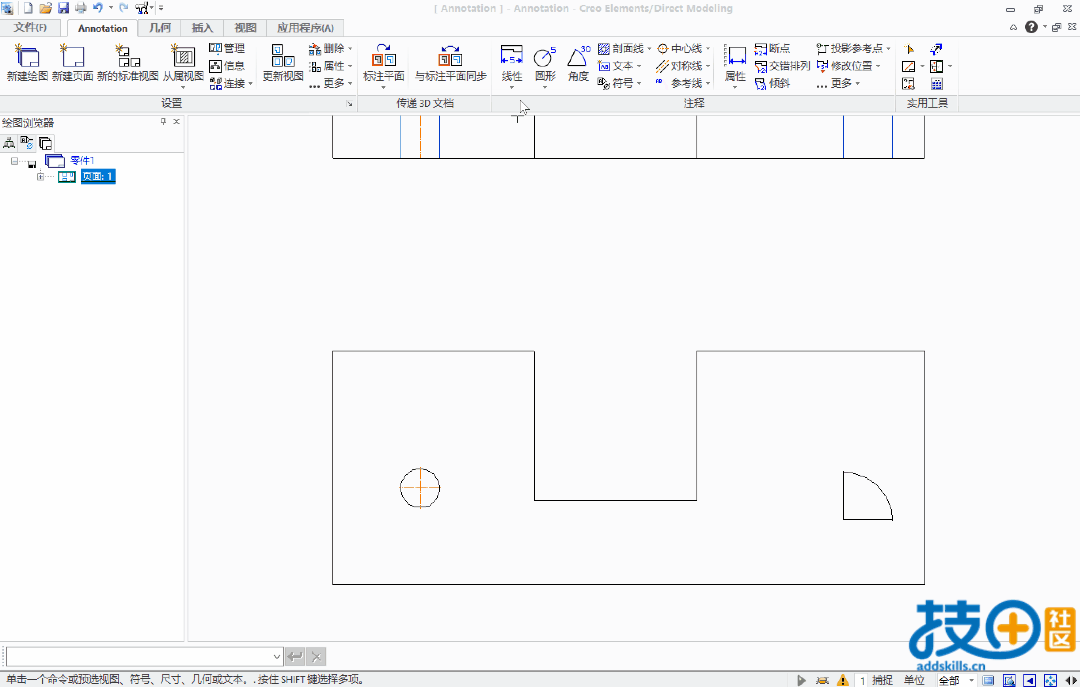

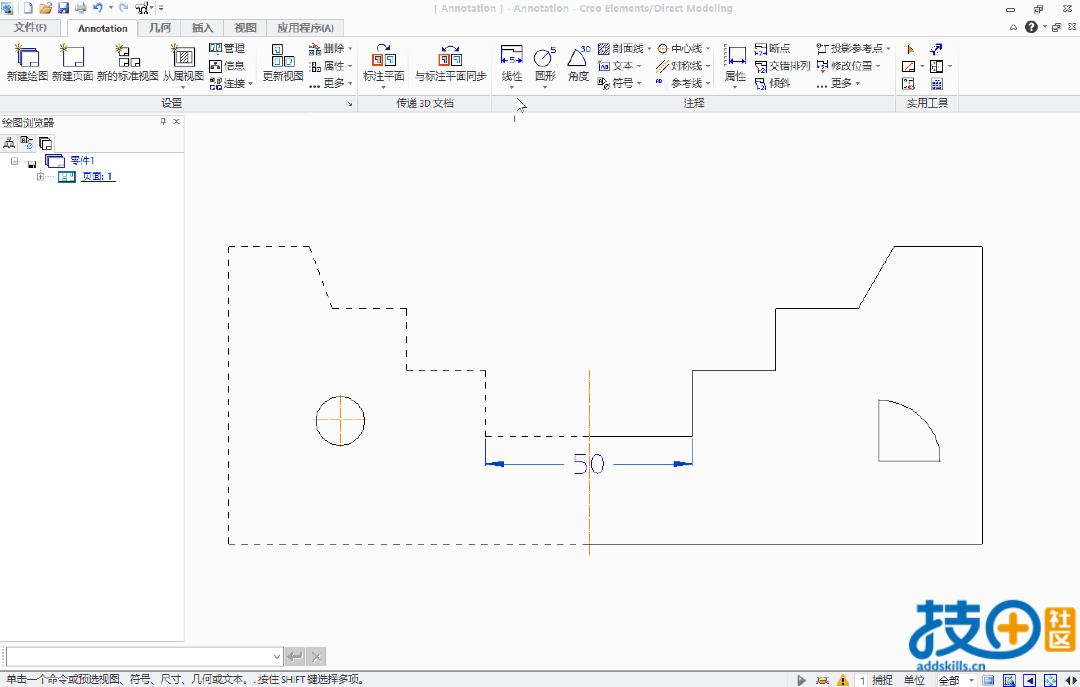

1.单一 每次只标注一个线性几何特征，选两个端点，标注尺寸，类似于传统的Autocad标注。

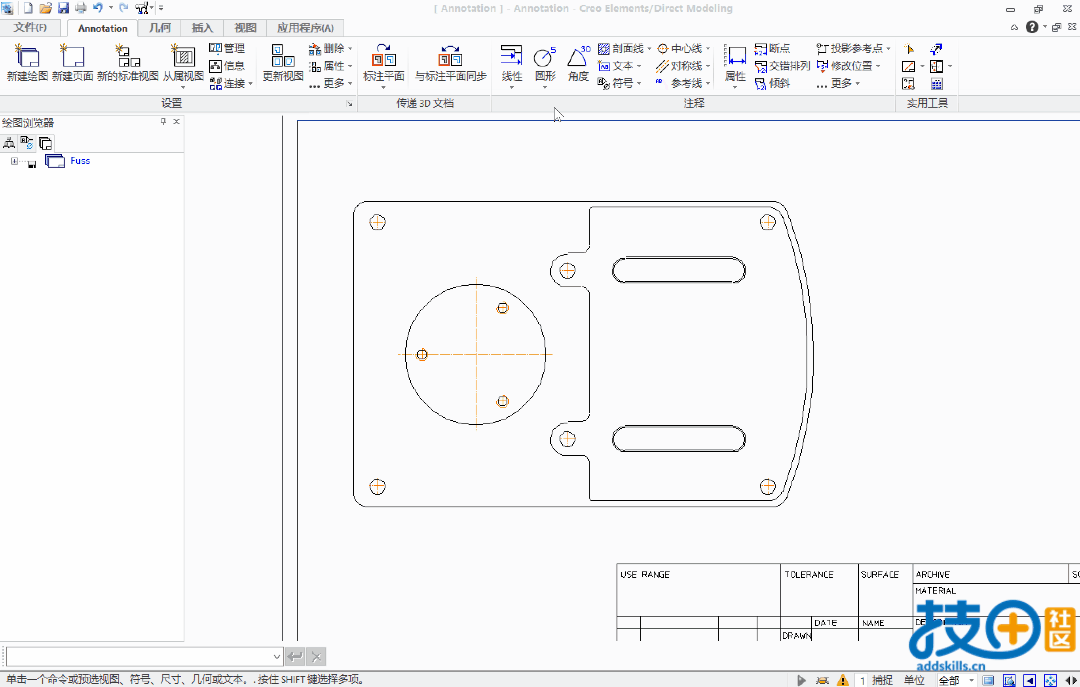

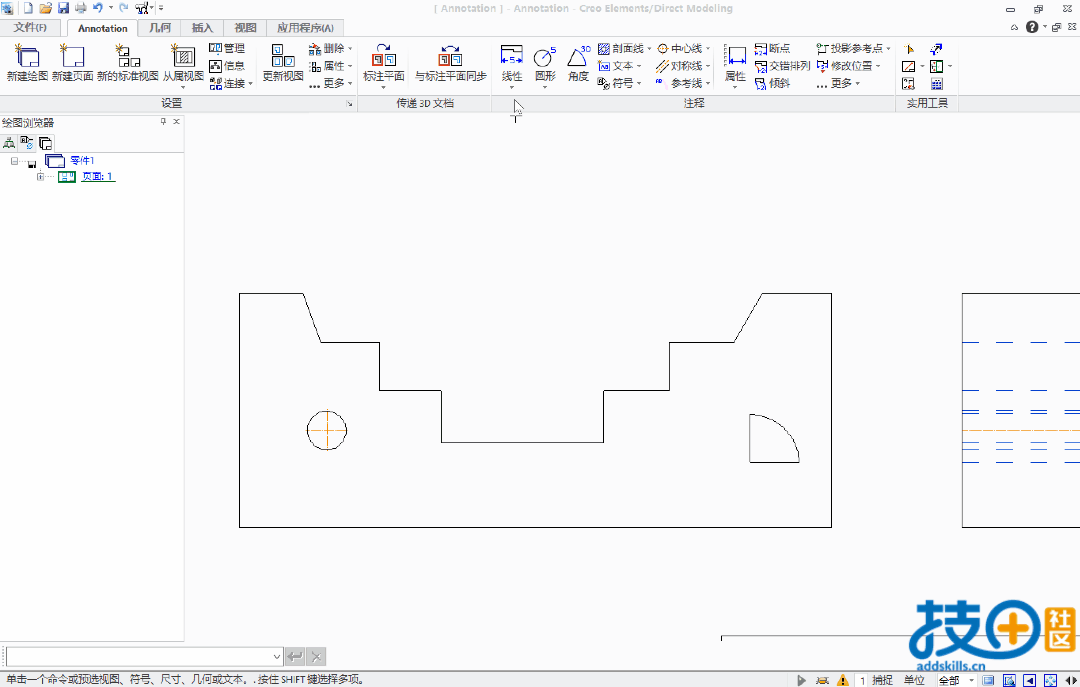

2.长基准 长基准标注使用长基线创建尺寸。选一个基准点，再选标注位置端点，并可连续选标注位置端点，其他标注都是基于相同的基准点。

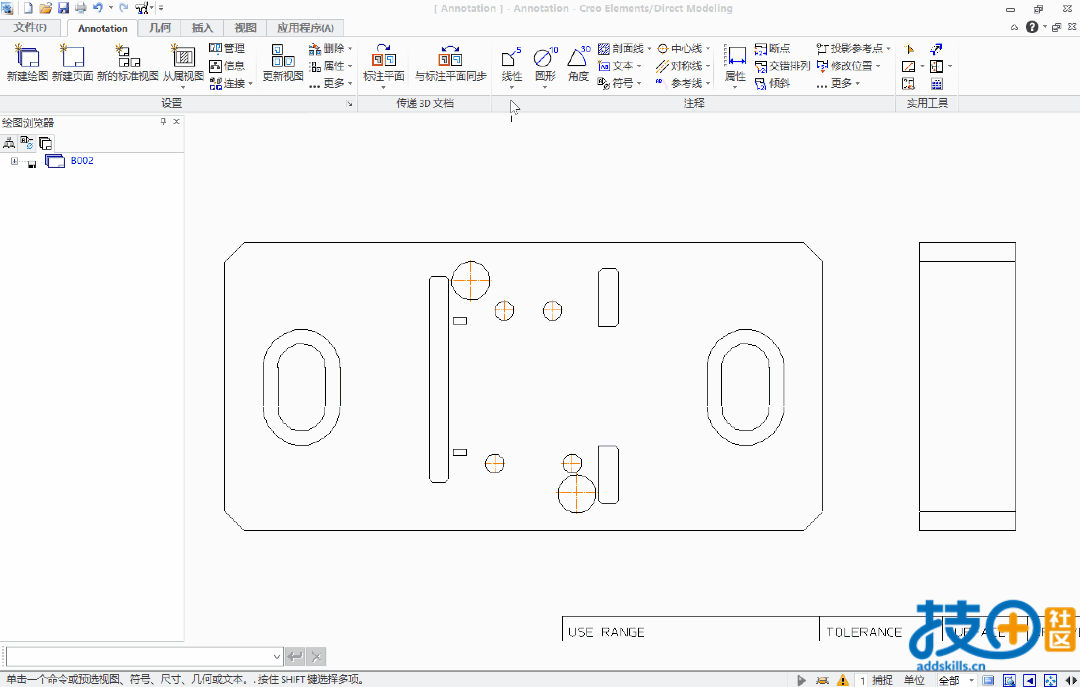

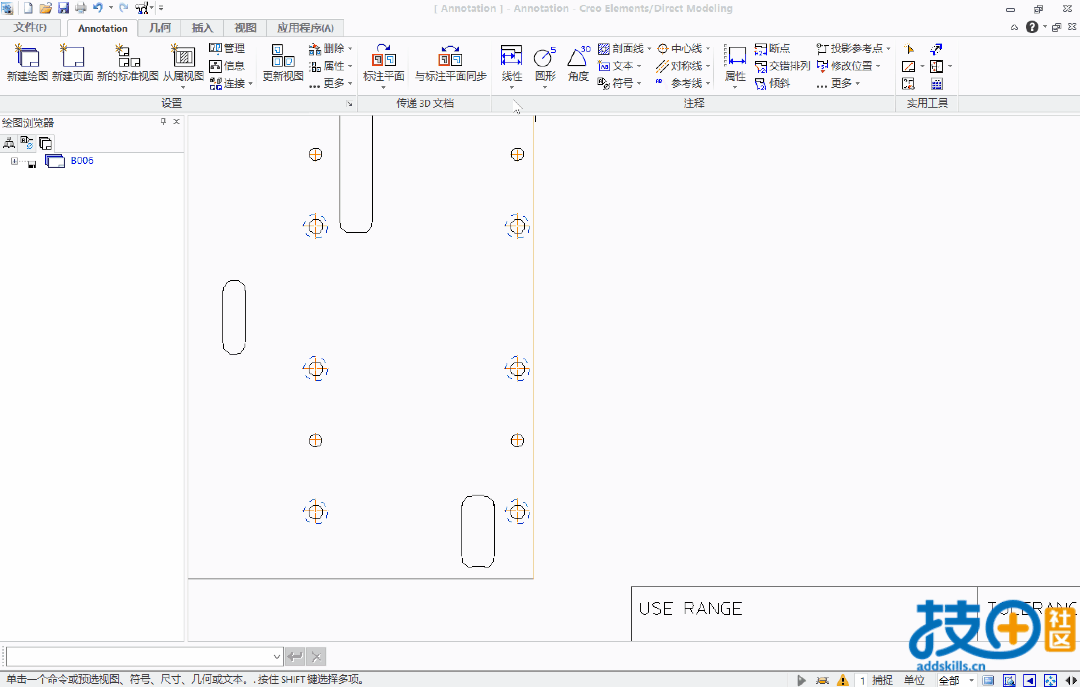

3.短基准 短基准标注使用短基线创建尺寸，与长基准类似，选定基准点后，可连续选标注端点，其他的标注都是基于相同的基准点。 如下图所示，使用短基准的竖直和水平方向，进行标注矩形板，公共基准点都在板的右下角。

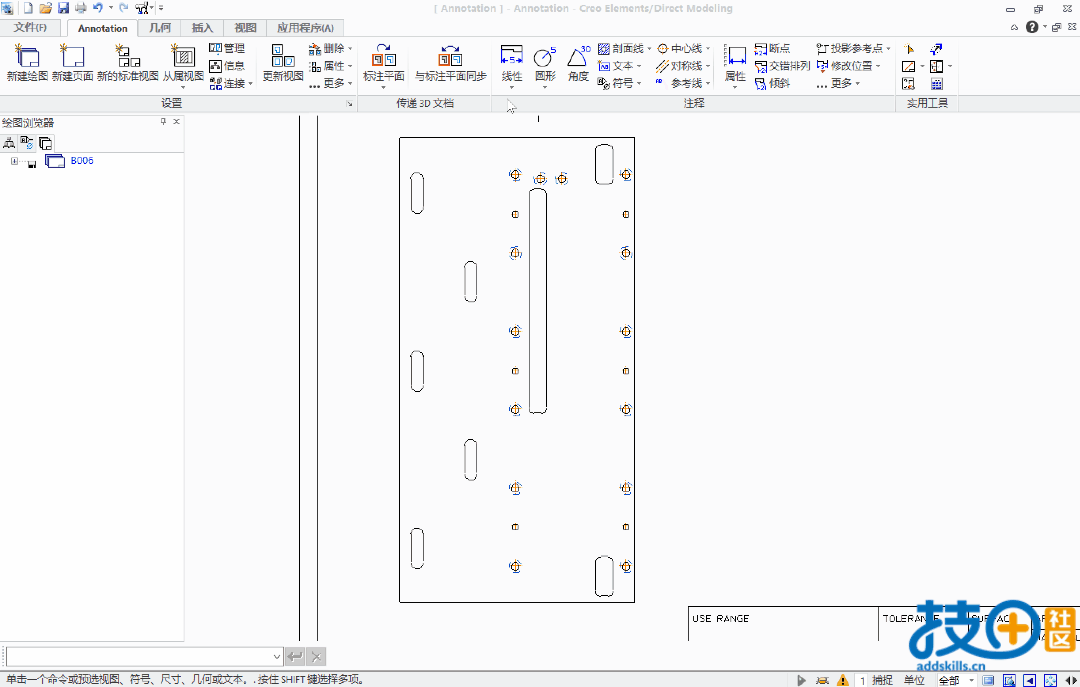

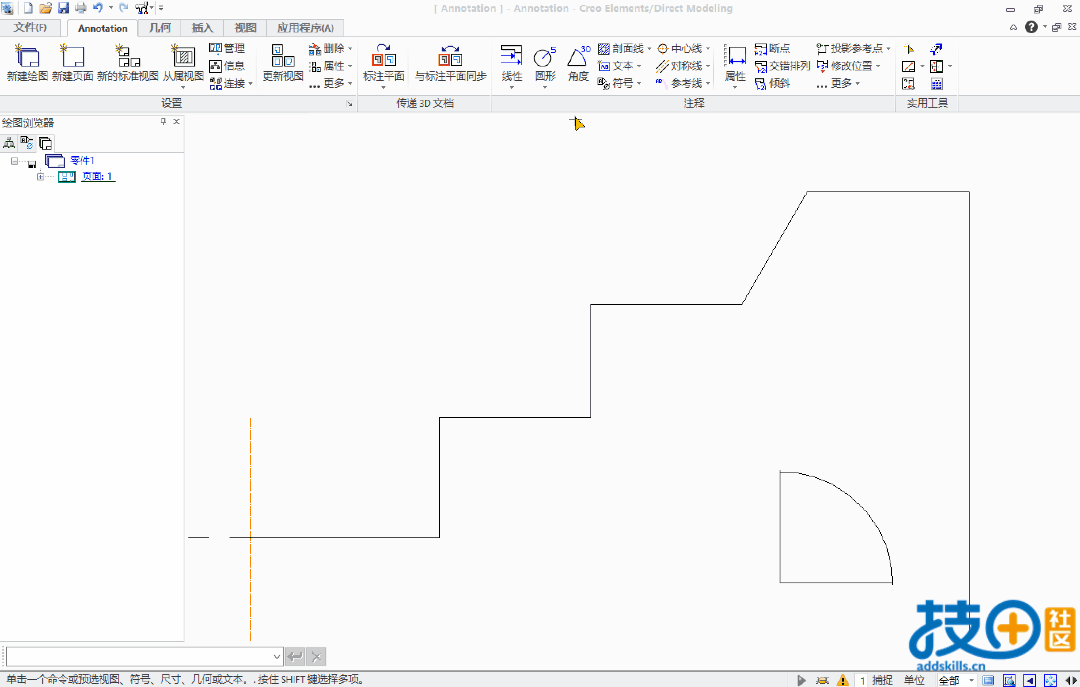

4.链 链标注是连续平行标注

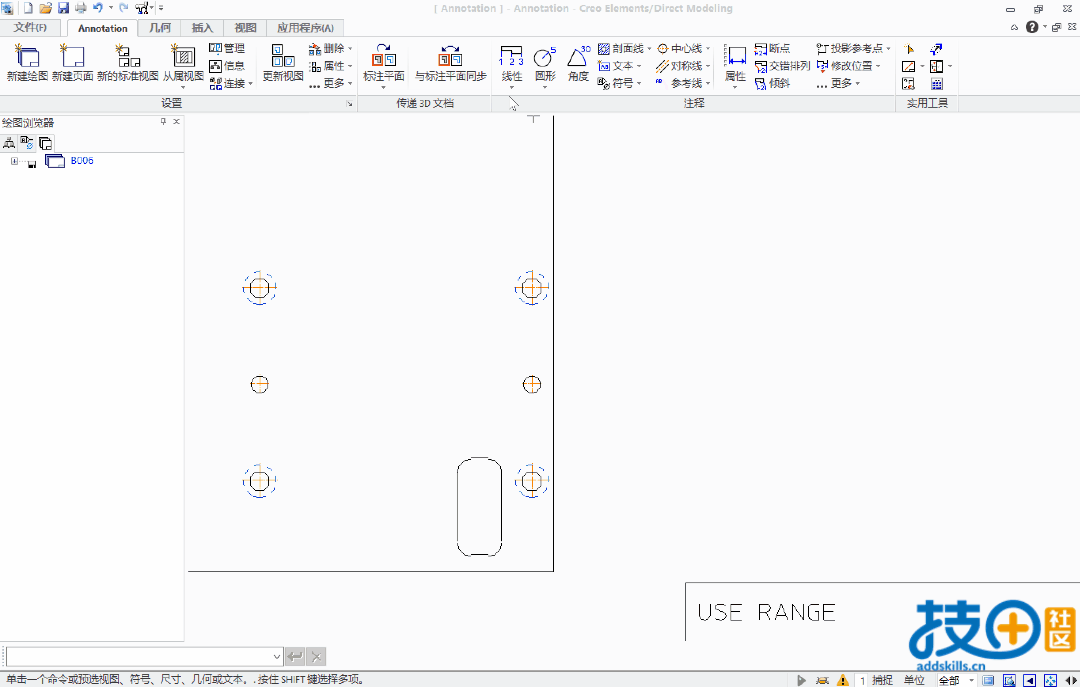

5.坐标 坐标标注创建不含尺寸线的尺寸，当零件的几何将导致尺寸线过于接近时，用坐标标注非常方便。
6.倒角 专门用于倒角的标注
7.对称单一 对称单一标注是正常单一标注的对称形式，标一半，显示的是全尺寸
8.对称长 对称长标注是长基准标注的对称形式

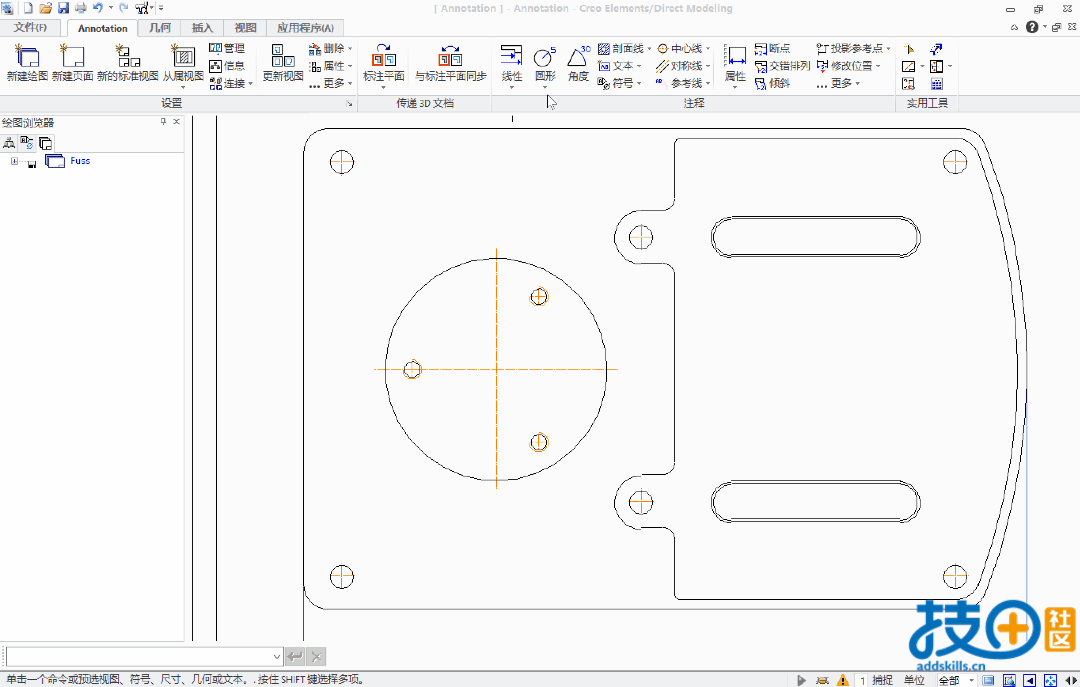

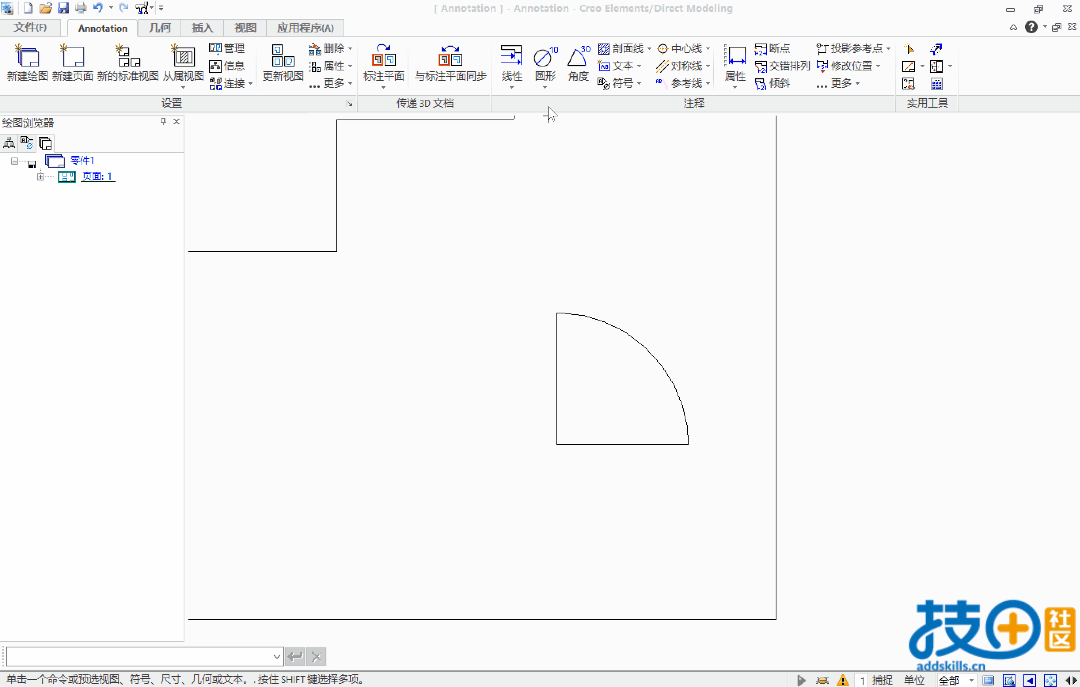

9.半径和直径 标注半径，勾选中心线，可以将半径线连接到特征中心 标注直径，勾选中心线，可将半径线连接到特征中心，勾选切线模式，切换成相切跨度距离
10.切向 适合标注圆弧圆弧顶点与基准点的距离
11.弧 可以标注圆弧的长度或角度，弧标注有两个可能结果，按照指定的顺序标记弧端点
12.角度 按逆时针方向可标注角度大小，按顺时针方向，可得到余角
以上就是Creo Elements/Direct软件出工程图的流程和标注方法。
补充：
|
