Creo Elements/Direct 钣金默认折弯半径设定

在钣金模块中,通过<基于钣金库的设置>命令设置折弯半径为0.4,但在设计过程中,发现默认的折弯半径还是为1.6

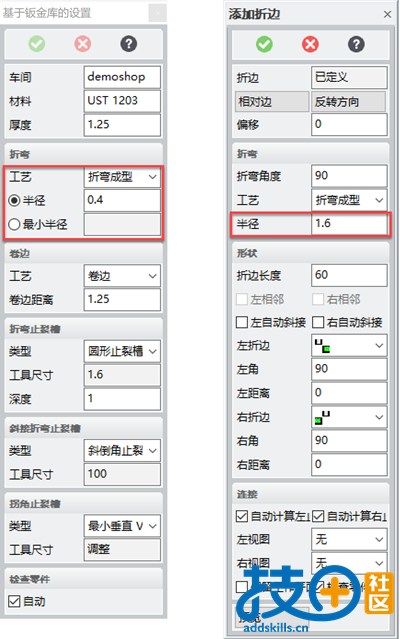

如上图所示,红色框部分,虽然已经将半径改为0.4,但在操作过程中,<添加折边>命令默认折弯半径还是为1.6

如何修改,让其默认为0.4呢?

方法如下:

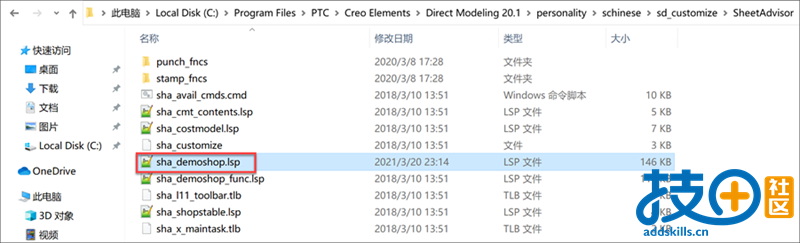

在安装目录中,中文版 C:\Program Files\PTC\CreoElements\Direct Modeling 20.1\personality\schinese\sd_customize\SheetAdvisor,找到sha_demoshop.lsp

(英文版C:\ProgramFiles\PTC\Creo Elements\Direct Modeling20.1\personality\sd_customize\SheetAdvisor)

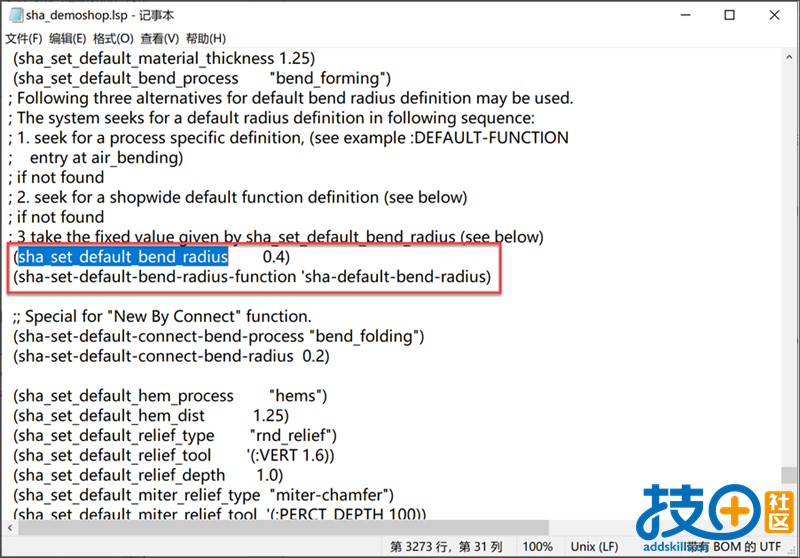

通过txt文本的方式打开,找到如下语句字段:

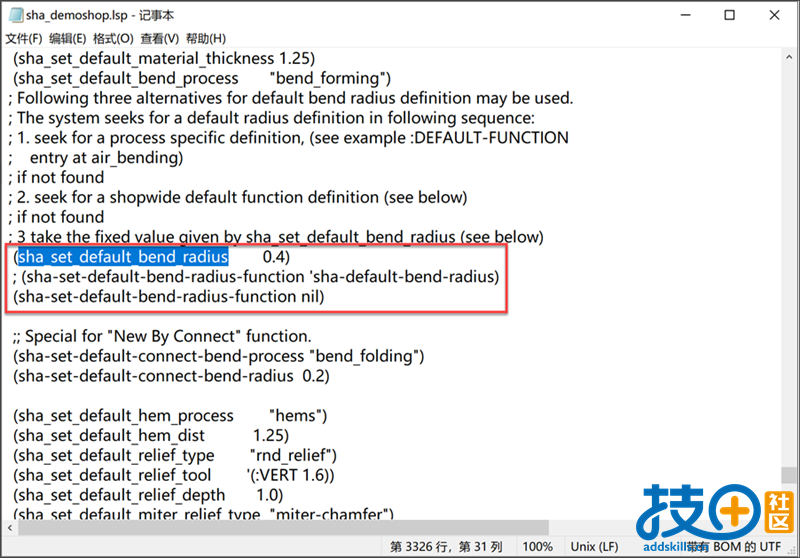

在(sha-set-default-bend-radius-function'sha-default-bend-radius)前加分号,使其不产生作用。
并添加语句(sha-set-default-bend-radius-functionnil)至文件

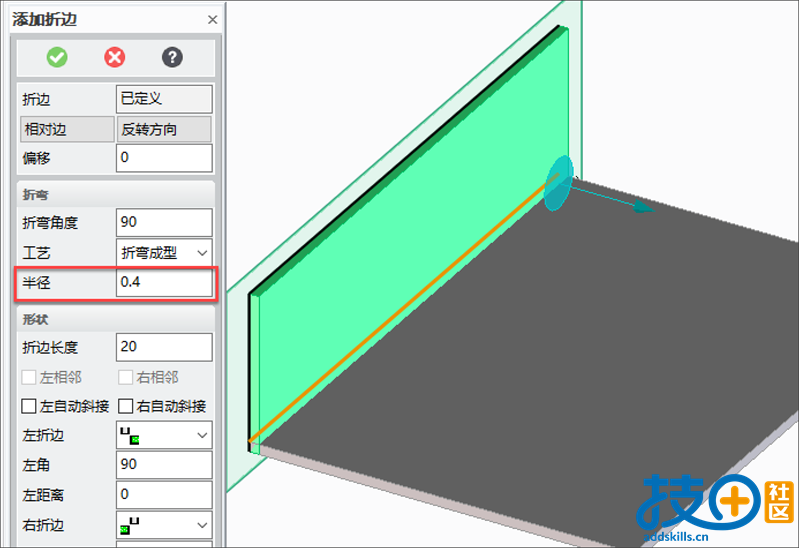

保存文件,重新启动钣金模块,发现命令中的折弯半径改为默认为0.4

回复

使用道具 举报

已有(3)人评论

跳转到指定楼层
HOH 发表于 2021-3-30 23:10:14
厉害了, 像这这种直接在程序里面改的根本不会:)
回复

使用道具 举报

52oveYo 发表于 2021-4-2 09:25:27
并添加语句(sha-set-default-bend-radius-function nil)至文件
回复

使用道具 举报

LinZihYang 发表于 2021-4-8 23:57:44
一般我都用0.2mm,又學到新知識了,厲害了,受用良多
