Creo Elements/Direct创建方形截面圆柱扭簧的方法

前几天@JH1216 咨询如何创建方形截面圆柱扭簧,今天简单做一个创建教程。

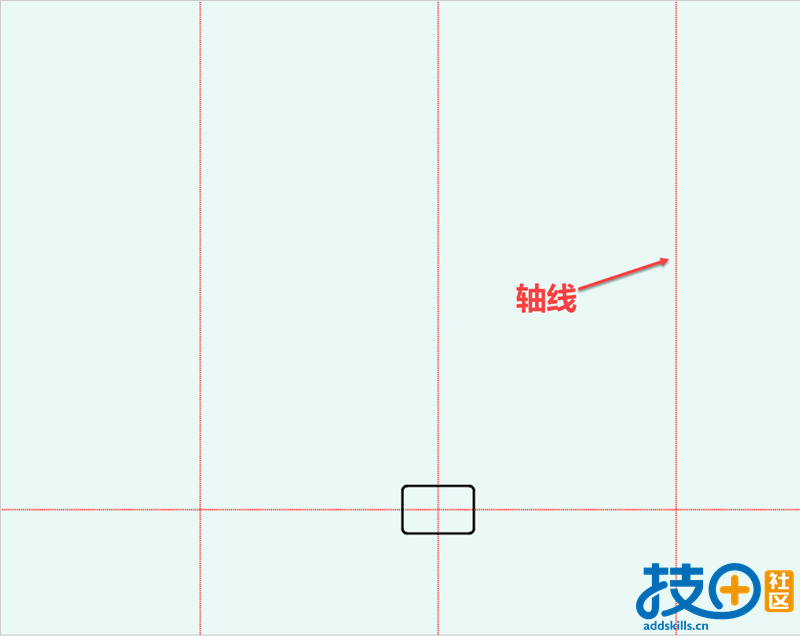

1.绘制方形截面和轴线,截面自行绘制。我这里绘制3x2的矩形,并倒0.2的圆角

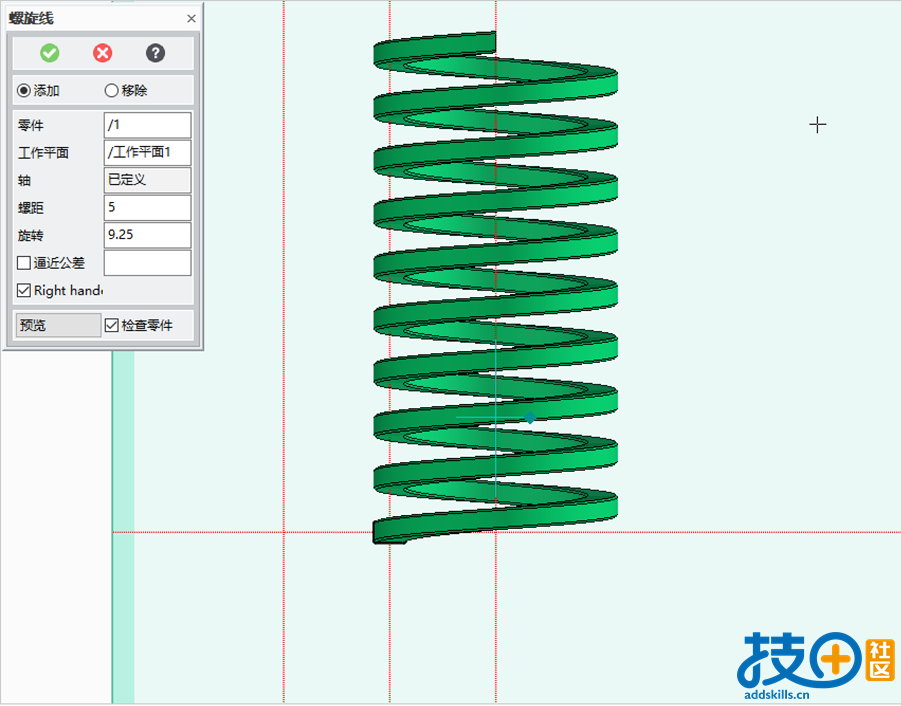

2.通过“螺旋线添加”命令,创建如下图所示的螺旋弹簧,注意,螺旋的旋转圈数可自由调整,为了得到延伸部分垂直的效果,这里可以设置为旋转9.25

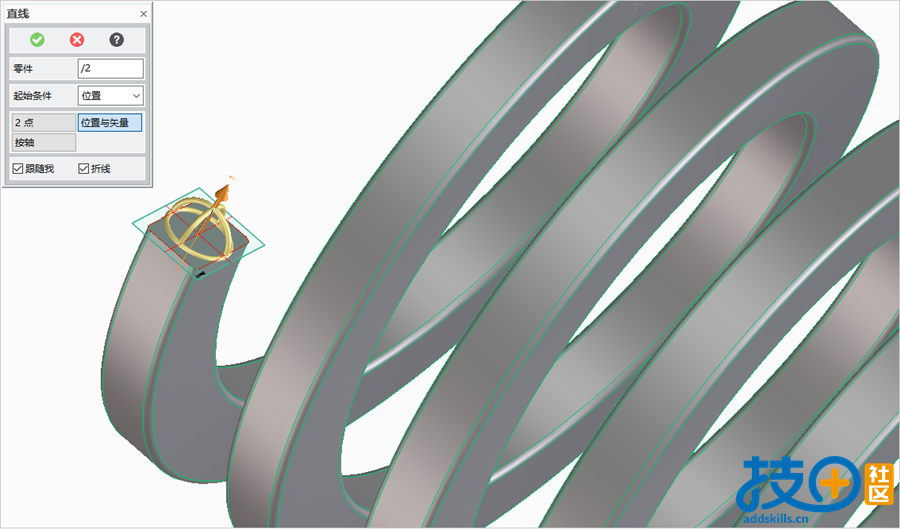

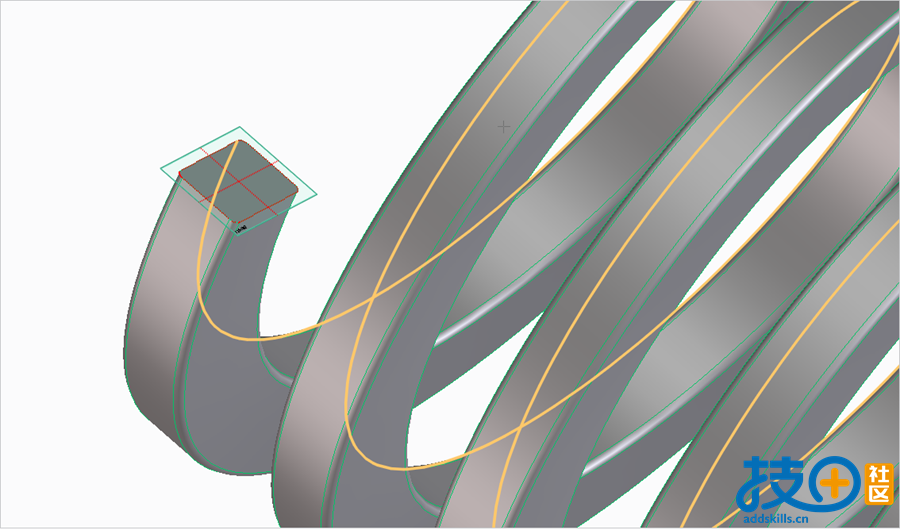

3.创建工作平面,找到截面的中点

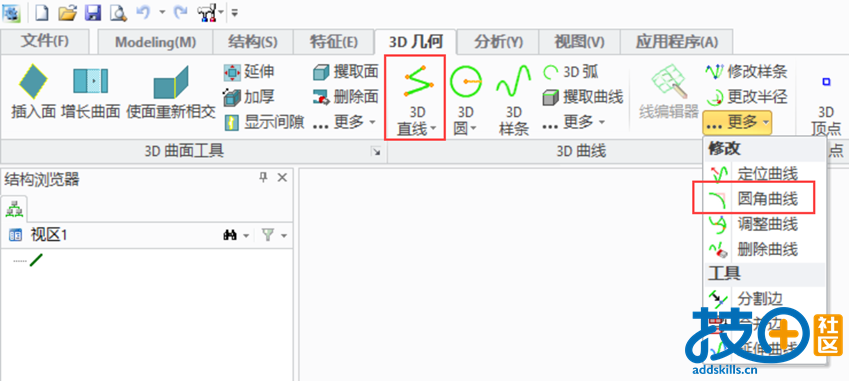

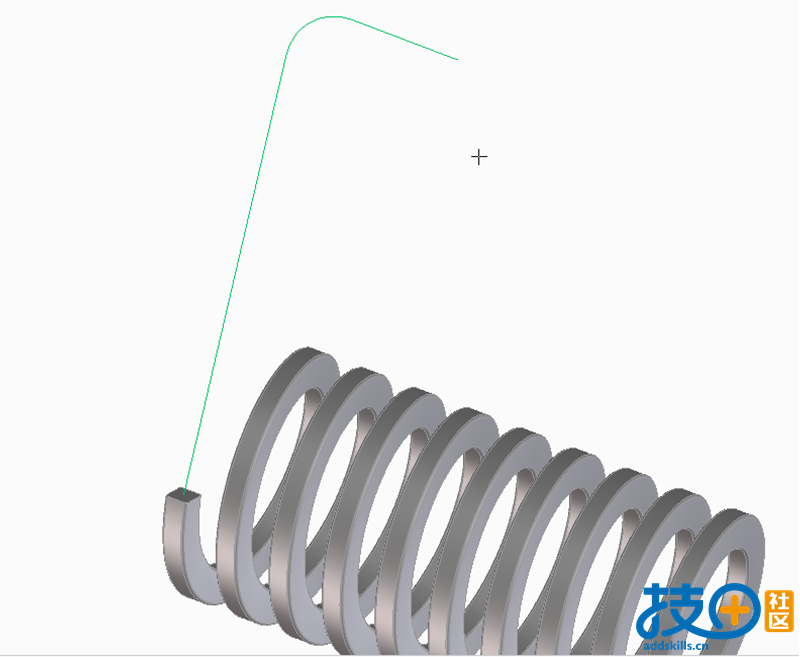

4.通过3D曲线里的“3D直线”命令,创建两条垂直90°直线,选择“位置与矢量”更好控制方向和长度;并通过“圆角曲线”命令,创建R5的圆角

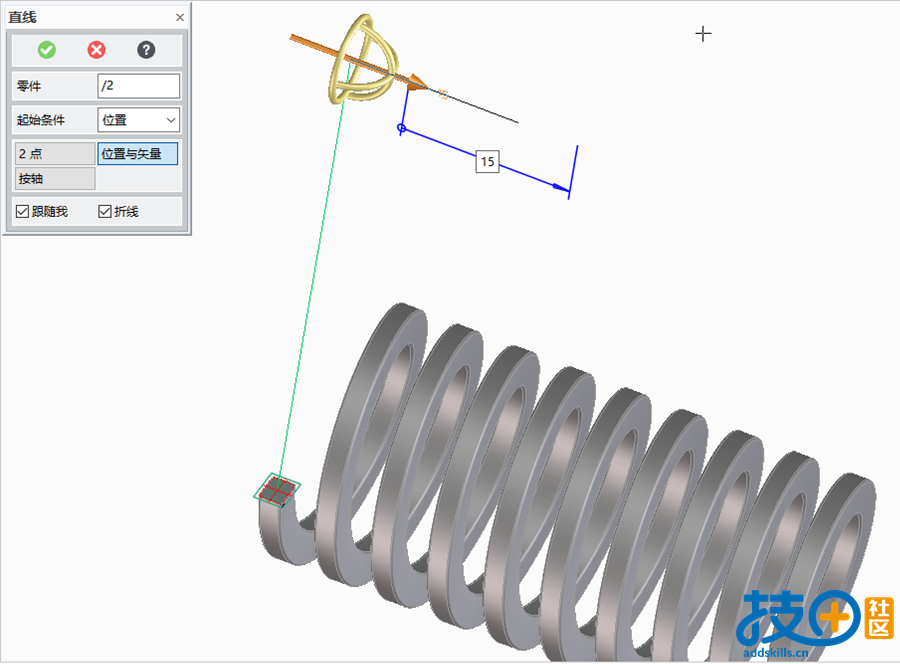

创建垂直90°直线
创建R5的圆角

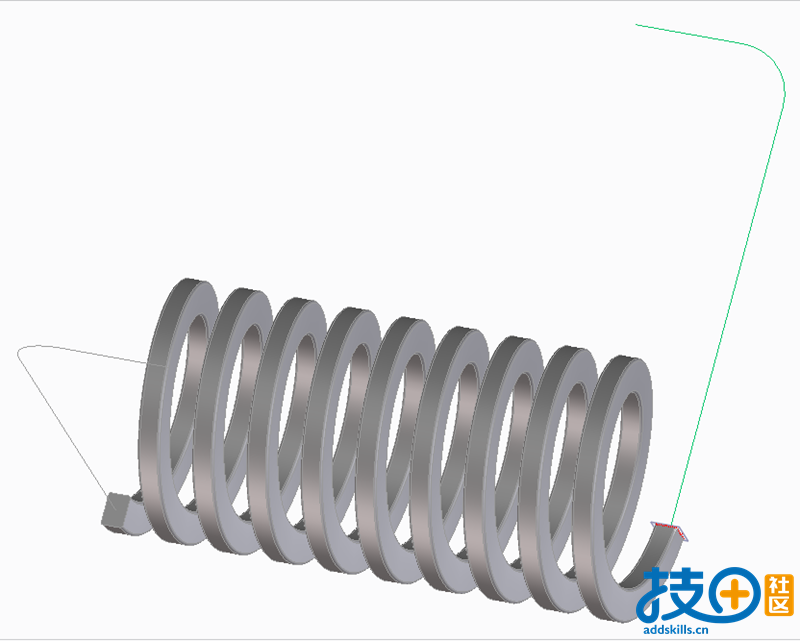

5.同上一步,创建另外一侧的3D直线,并创建R5的圆角

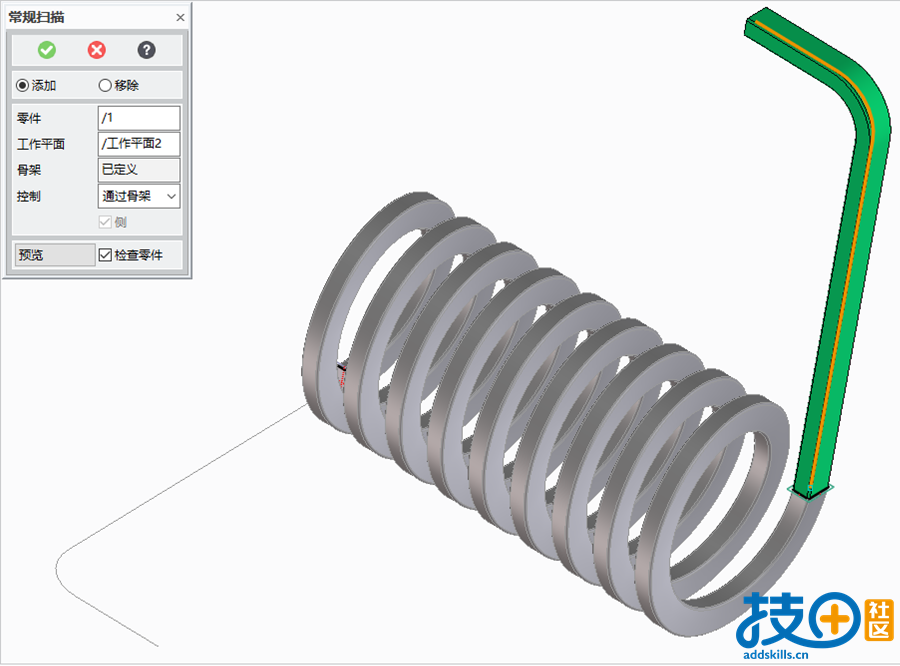

6.在两侧端面处,通过面创建工作平面,并投影几何线轮廓。然后通过“扫描添加”命令,创建延伸部分的实体。

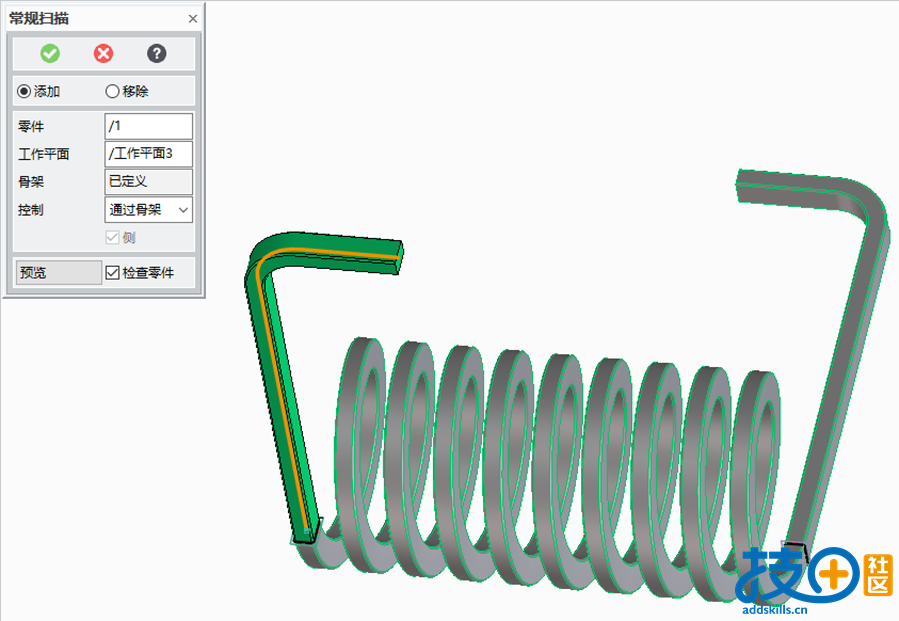

另一侧

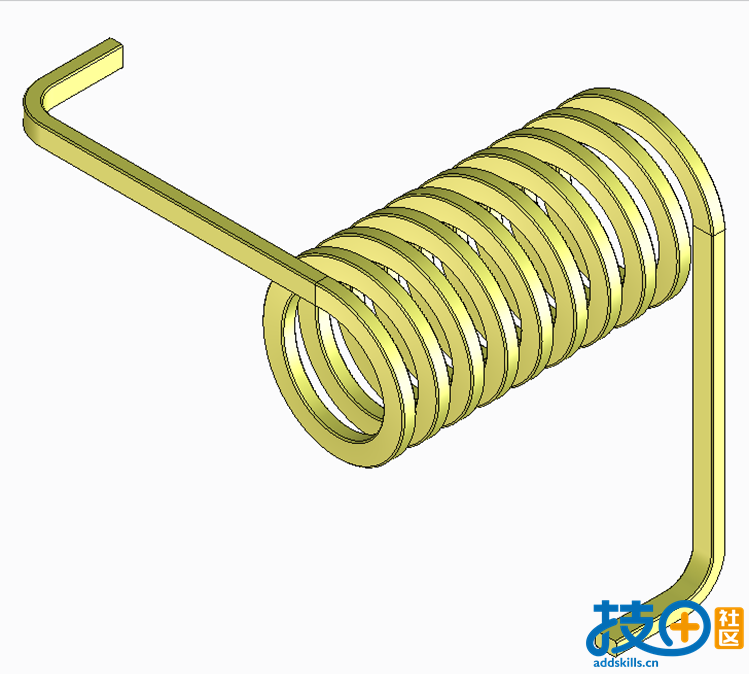

7.最终完成如图


介绍通过“扫描添加”命令,创建圆形截面的扭簧,因为,圆形截面因为是对称的,所以可以用“扫描添加”命令。但如果用此方法创建方形截面圆柱扭簧,则无法保证截面始终垂直轨迹。

所以,方形截面圆柱扭簧,建议用上面这个方法创建。

回复

使用道具 举报

已有(1)人评论

跳转到指定楼层
JH1216 发表于 2022-6-6 09:01:33
感謝樓主細心的教學,方形截面目前是無法以掃描的方式製作出類似的效果了,所以還是得用螺旋掃描繪製出我們所想要的效果後,兩側端面的特徵我們再結合掃描添加去做出我們想要的效果.這樣我了解了!!
                                                                                                                           感謝!!
