Creo Elements/Direct绘制天圆地方的方法

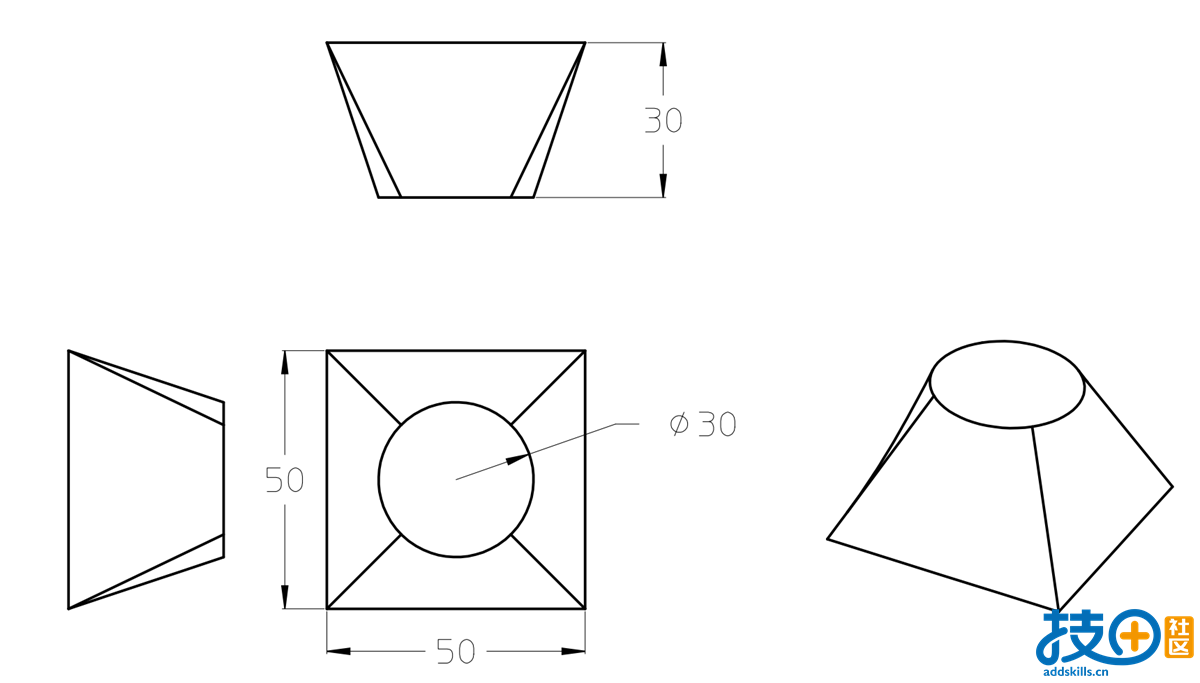

作业：如下图所示的示例，如何在Creo Elements Direct中绘制天圆地方，方法有多种，可以在下面跟帖回复自己创建的作品和思路。答案后面揭晓。

更新

大概说一下两种创建思路：

1.基础放样功能创建。创建两个工作平面，分别草绘顶部和底部轮廓，在创建放样线，最后就可以创建出实体。

2.通过曲面模块里的“引导放样”功能创建；创建两个工作平面，分别草绘顶部和底部轮廓，通过3D曲线创建骨架，然后通过引导放样创建曲面，最后封闭顶部和底部，得到实体。

感兴趣的可以试试。

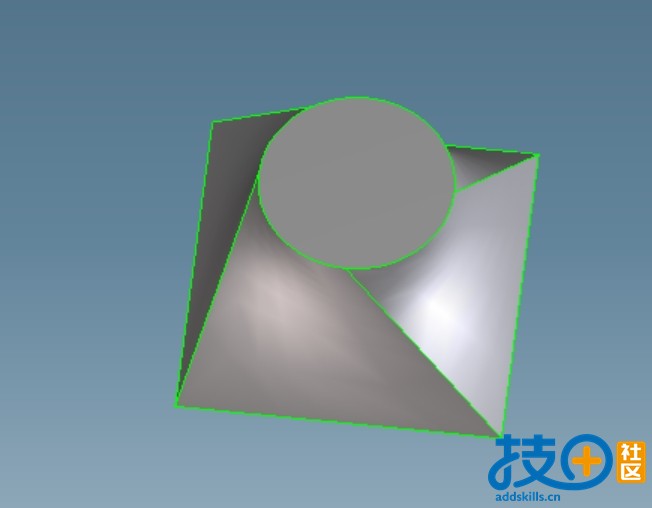

建平面群组，两个面距离30，顶部画圆，再把圆4等分打断，底部的平面画矩形，在freeform里建立成型线，使用Loft+命令，搞定

hongfu001 发表于 2022-5-30 11:59
建平面群组，两个面距离30，顶部画圆，再把圆4等分打断，底部的平面画矩形，在freeform里建立成型线，使用L ...

这个方法是按照基础放样功能创建，方法是对的。
