Creo Elements/Direct如何创建BOM表

前面介绍了Creo Elements Direct如何创建工程图和标注，非常基础的教程，这次继续讲点基础的，工程图中如何创建BOM表。熟练的可以略过。

创建BOM大概可以分为以下几步：

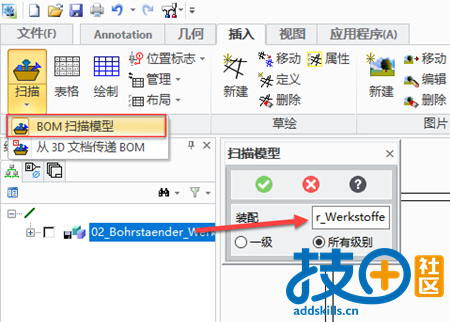

1.      扫描零件。

对象选择整个转配体，下面可以选择“一级”或“所有级别”，所有级别就是到具体的零件。

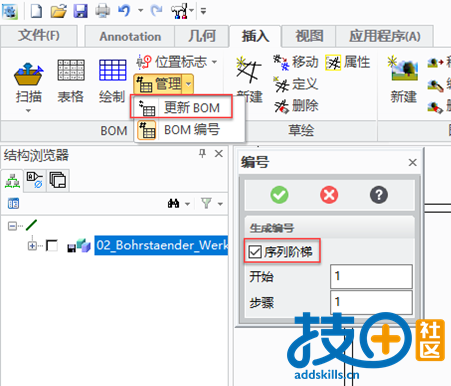

2.      编号。对每个零件编号，勾选“序列阶梯”，开始数字1，步骤1，就是从1开始编号，1,2,3,4…

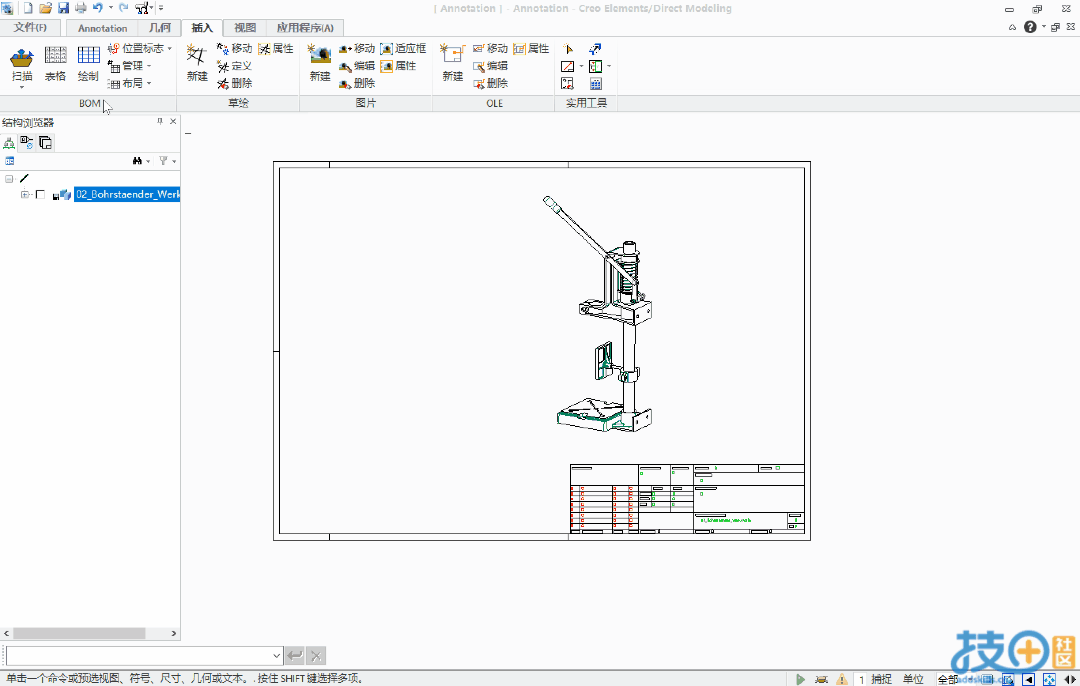

3.      绘制BOM表。绘制BOM表，“活动布局”可以选择，“增长方向”就是BOM表向上还是向下，“调整”选项可以选择BOM的位置。

4.      创建编号球标。鼠标指向零件，自动识别对应的编号。绿色显示表示还未创建球标的零件。

以上就是创建BOM表的流程，希望对初学者有帮助。
