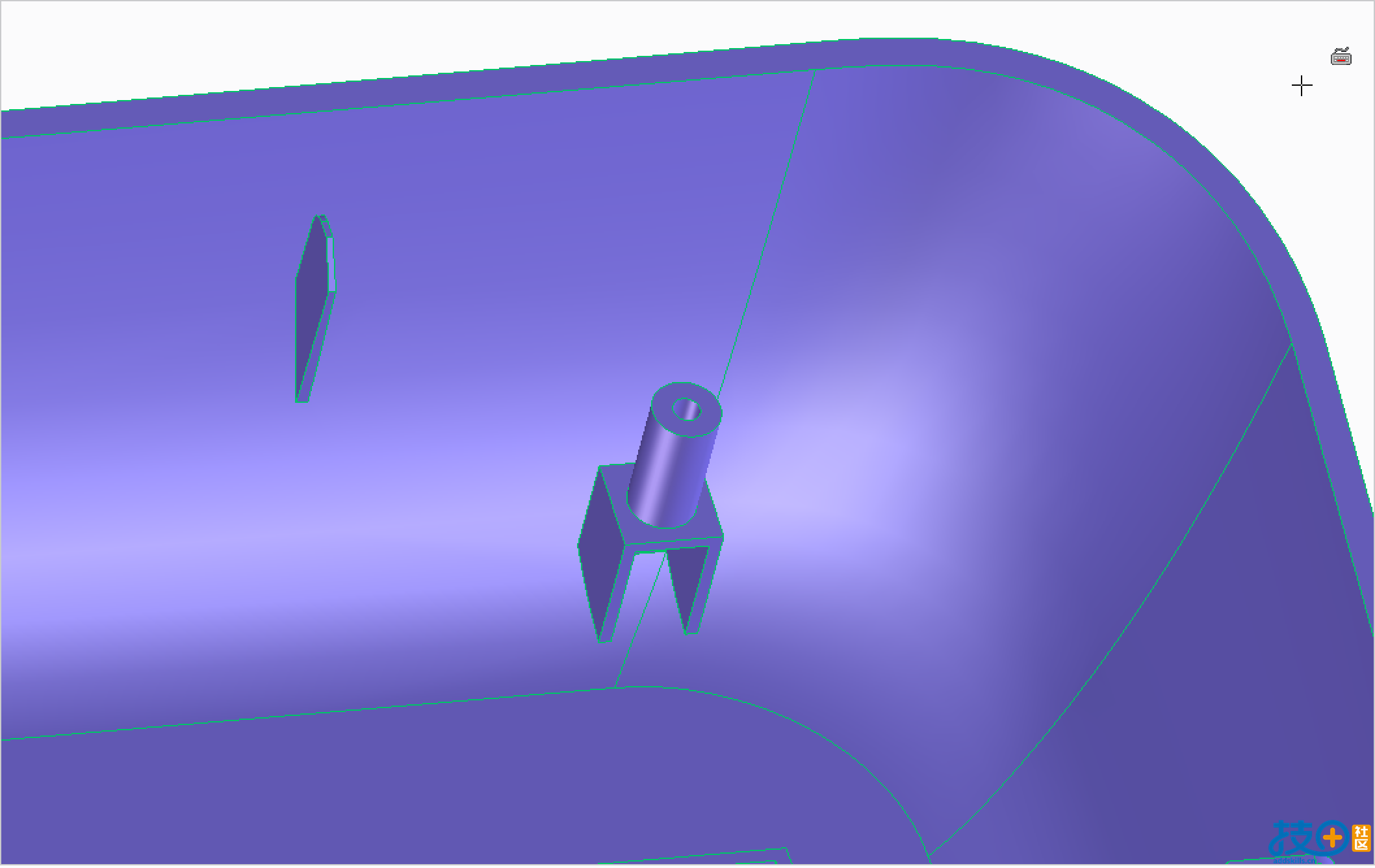

这个工件是镜射出来的吗?用什么方法可以做出来

542194164 2020-12-31 16:37:01 发表于 曲面曲线 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 13 4403
542194164 发表于 2021-1-2 16:59:10
Superman 发表于 2020-12-31 17:53
旁边的工件可以做为工具,将位置调整好后,通过布尔运算将工具的部分切除掉。布尔运算命令位置。

另外, ...

文件上传了,看看可以怎么操作
542194164 发表于 2021-1-2 23:59:57
Superman 发表于 2020-12-31 18:43
客户提供的是STP/IGS档吗?如果是,建议你重新导入一次,调整好精度这些,应该就没有问题了。再做布尔运 ...

今天弄了一天。感觉用切除指令切不出来。应该涉及到曲面
Superman实名认证 问题互助团队 赏金猎人 发表于 2021-1-3 13:56:22
542194164 发表于 2021-1-2 23:59
今天弄了一天。感觉用切除指令切不出来。应该涉及到曲面

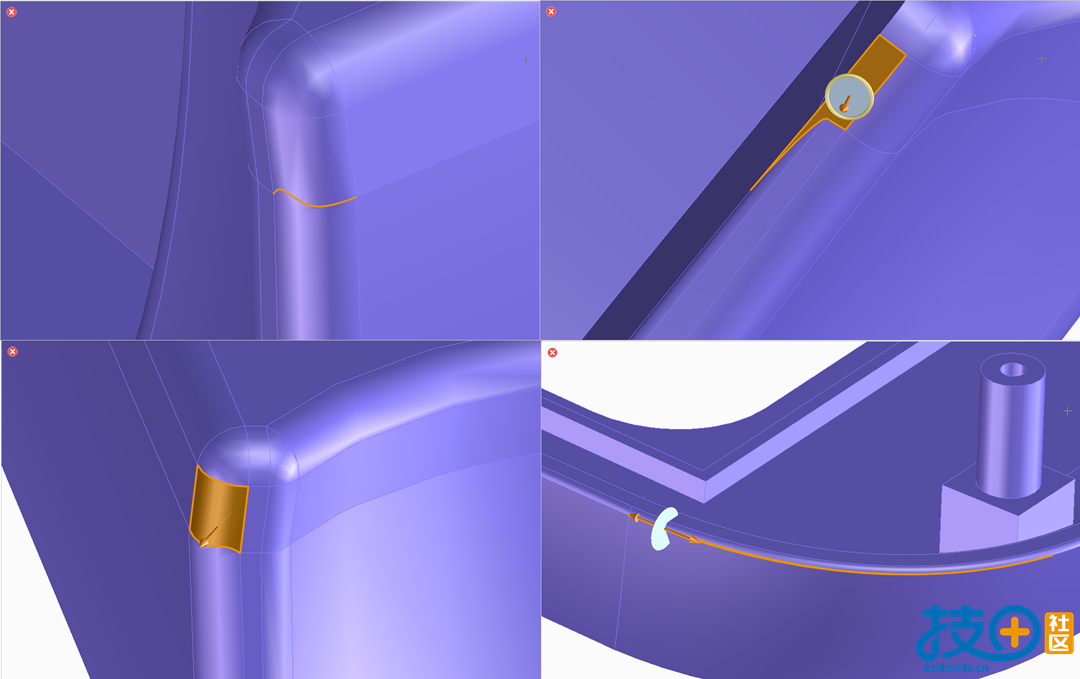

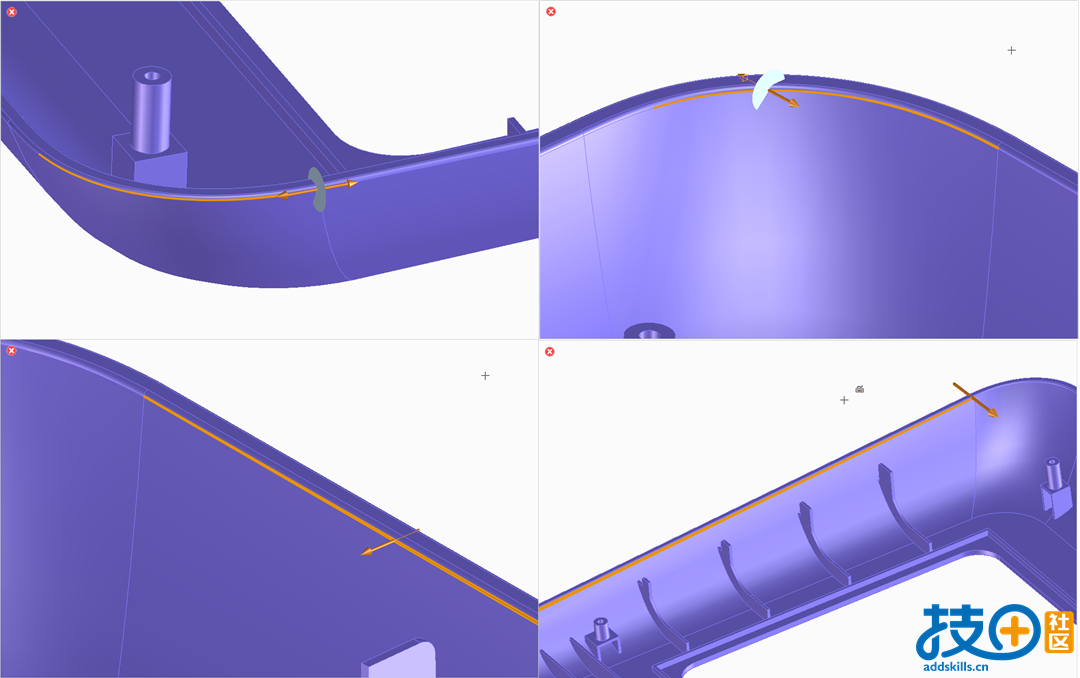

通过调节精度的方式导入测试过,这个产品导入后面质量不高,有很多细小的面,而且有些面是错位的。虽然零件看起来是实体,但做布尔运算时会无法切除,如下图所示,这是其中的一些问题面。




我重新修复了一下这个零件,将其中的圆角都除去掉了,测试可以进行布尔运算。你可以自己重新导一下圆角。




修复好的零件保存成17版 door1.zip (462.44 KB, 下载次数: 1)
pvidr 发表于 2024-8-22 09:40:00
感谢分享宝贵的资料,学习一下,谢谢
