这个工件是镜射出来的吗？用什么方法可以做出来

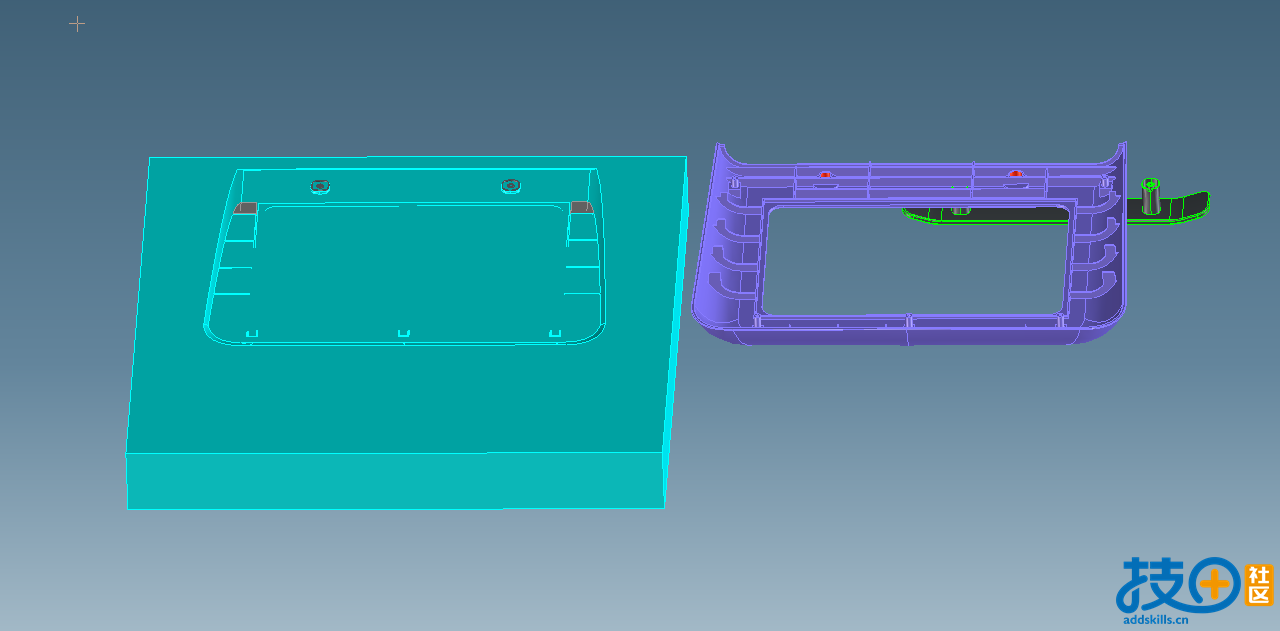

青色的工件怎么用旁边的工件投影，或则别的办法做出来？

666.zip (1.06 MB, 下载次数: 1)

2020-12-31 16:36 上传

点击文件名下载附件
阅读权限: 20

我知道答案 回答被采纳将会获得 1 贡献 + 2 金币 已有13人回答

将旁边的工件与青色的工件做布尔运算，应该就可以得到你想要的结构了。

Superman 发表于 2020-12-31 17:05
将旁边的工件与青色的工件做布尔运算，应该就可以得到你想要的结构了。

具体怎么操作？

542194164 发表于 2020-12-31 17:33
具体怎么操作？

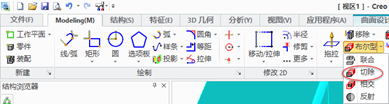

旁边的工件可以做为工具，将位置调整好后，通过布尔运算将工具的部分切除掉。布尔运算命令位置。

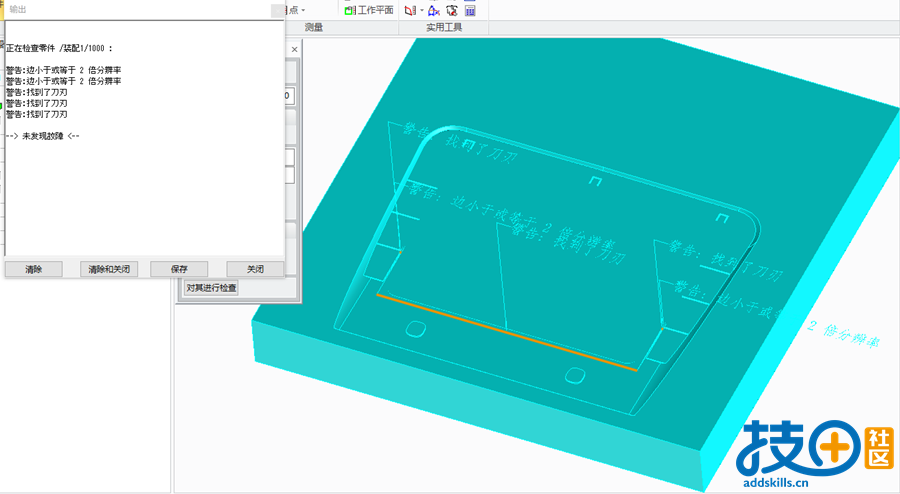

另外，你的原始档确定是正确的吗？有很多刀边和0厚度的面，这个零件应该是有错误的。

Superman 发表于 2020-12-31 17:53
旁边的工件可以做为工具，将位置调整好后，通过布尔运算将工具的部分切除掉。布尔运算命令位置。

另外， ...

青色的工件我有切过。你可以在新建一个工件

542194164 发表于 2020-12-31 18:03
青色的工件我有切过。你可以在新建一个工件

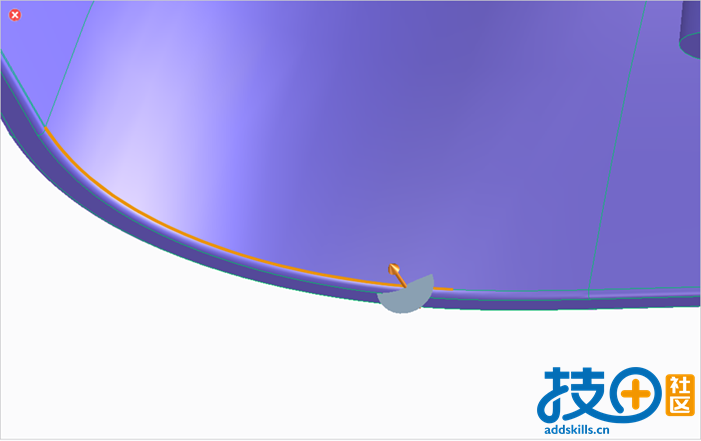

这个工件应该是外部导入的，工件的有些面有问题，所以导致在布尔运算时切不成功，下图只是其中一处。

Superman 发表于 2020-12-31 18:15
这个工件应该是外部导入的，工件的有些面有问题，所以导致在布尔运算时切不成功，下图只是其中一处。
...

紫色的是产品模型。客户发过来的。然后做一个工件去雕刻。

542194164 发表于 2020-12-31 18:31
紫色的是产品模型。客户发过来的。然后做一个工件去雕刻。

客户提供的是STP/IGS档吗？如果是，建议你重新导入一次，调整好精度这些，应该就没有问题了。再做布尔运算就不会出错了。

Superman 发表于 2020-12-31 18:43
客户提供的是STP/IGS档吗？如果是，建议你重新导入一次，调整好精度这些，应该就没有问题了。再做布尔运 ...

有的。我在上传一下

Superman 发表于 2020-12-31 17:53
旁边的工件可以做为工具，将位置调整好后，通过布尔运算将工具的部分切除掉。布尔运算命令位置。

另外， ...

这是客户给的文件
