Creo Elements/Direct(CoCreate)圆孔怎么标注角度尺寸？

圆形怎么标注尺寸？

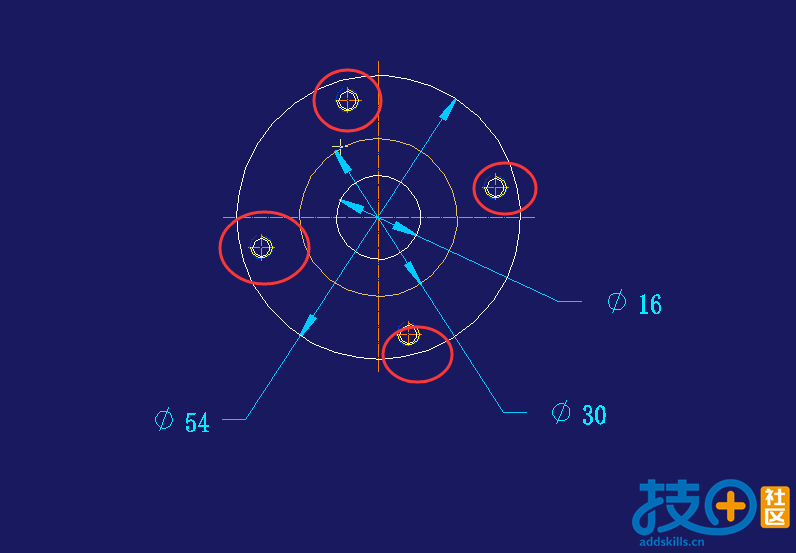

补充：红圈内的牙与牙之间的尺寸是多少度。或者距离

Superman已获得悬赏 1 贡献+2 金币

最佳答案

通过补充的信息知道你真正的问题。也就是如何标注两个圆孔之间的角度。 1.首先比较建议，你将零件投影角度调整一下。一般保证一个孔在竖直方向，看起来对称一些。 可以在创建绘图时，摆正方向，方法如下： a.通过 ...

• Superman
• 发表于2020-06-17
• 详细答案 >

描述的不是很清楚，是不是4个相同的圆，标注成4xR或4xΦ这样的形式？

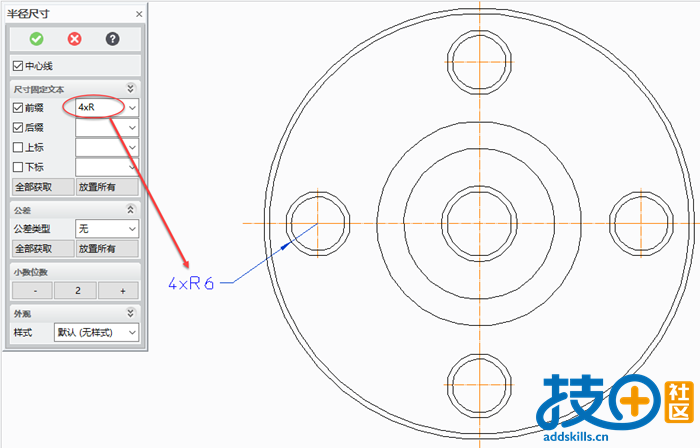

如果是这种的话，可以在标注时，添加前缀4x。如下图所示：

红圈内的牙与牙之间的尺寸是多少度。或者距离

542194164 发表于 2020-6-16 21:18
红圈内的牙与牙之间的尺寸是多少度。或者距离

你这完全属于工程制图范畴了，很软件没啥关系！！

通过补充的信息知道你真正的问题。也就是如何标注两个圆孔之间的角度。

1.首先比较建议，你将零件投影角度调整一下。一般保证一个孔在竖直方向，看起来对称一些。

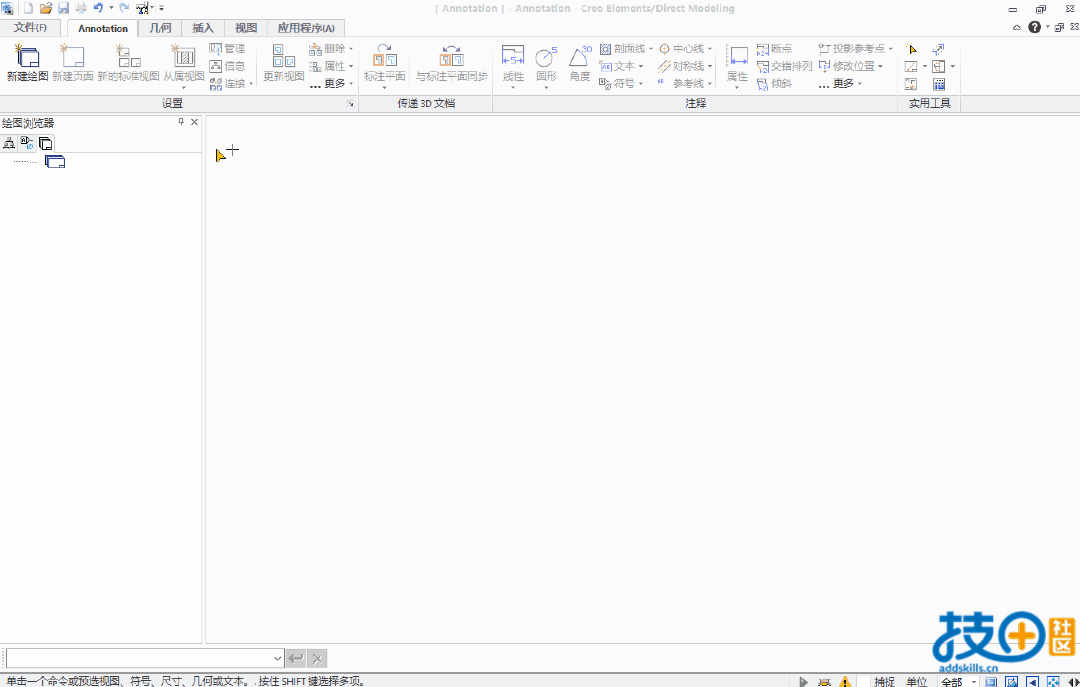

可以在创建绘图时，摆正方向，方法如下：
a.通过按F3，显示系统的XYZ方向，看看孔是否在标准方向上，如果是，在空白位置，右键，可以选择XYZ坐标系标准方向，来确定前方向和向上方向。

b.如果标准XYZ方向也无法利用，可以提前创建工作平面和参考线。利用参考线选择方向。

2.视图摆正后，就可以标注角度了。

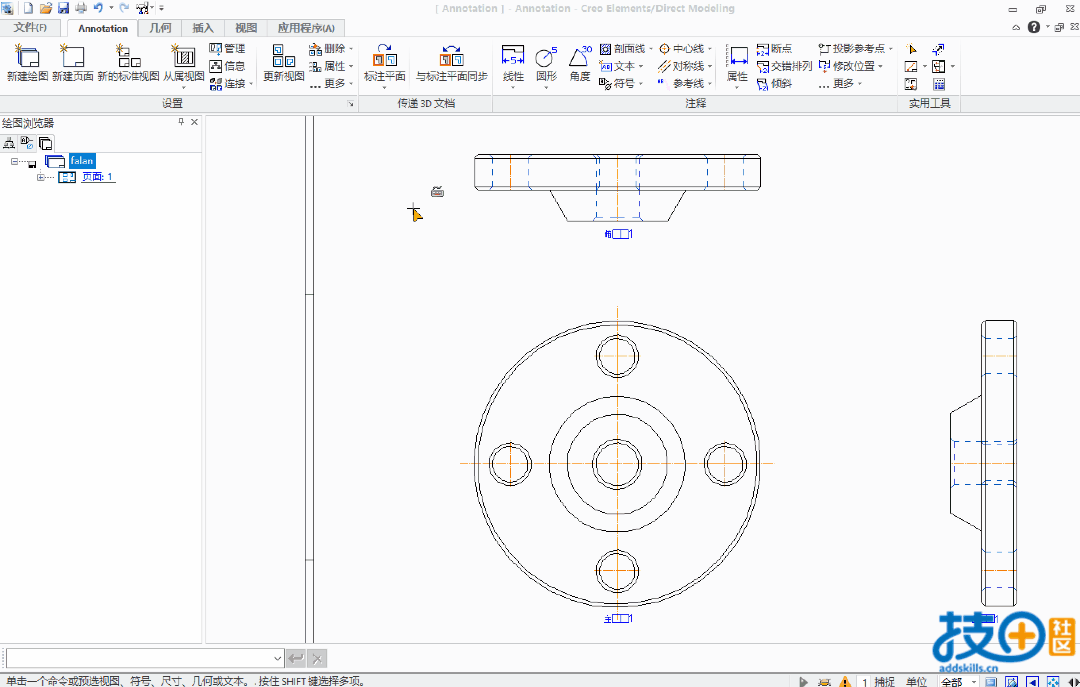

当如，如果不摆正方向，按照你截图的视图去标注也可以的，需要先通过圆心建辅助线，然后再用角度标注一下就可以了。
