Creo Elements/Direct软件导入STP档修改失败的解决方法

Superman 2020-11-14 18:20:54 发表于 故障报错 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 1 4816
本帖最后由 Superman 于 2020-11-14 18:32 编辑

大家可能经常遇到一个问题:在Creo Elements/Direct中导入STP档,想要修改零件,经常提示失败,如何解决这类问题?

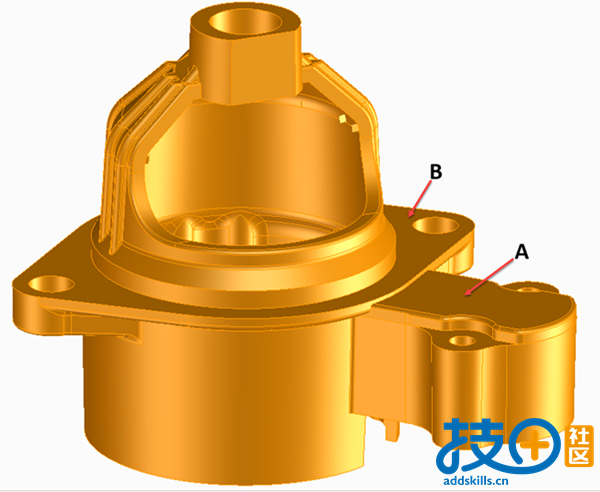

以下面的案例为例说明,想要修改的结果:外部导入的STP档,想要将面A抬高,跟面B齐平。

1.导入STP档后,首先想到的应该就是对齐命令,看看能否直接通过对齐命令将面A对齐面B

显然无法直接通过对齐命令实现修改。

为什么会出现这个错误呢?

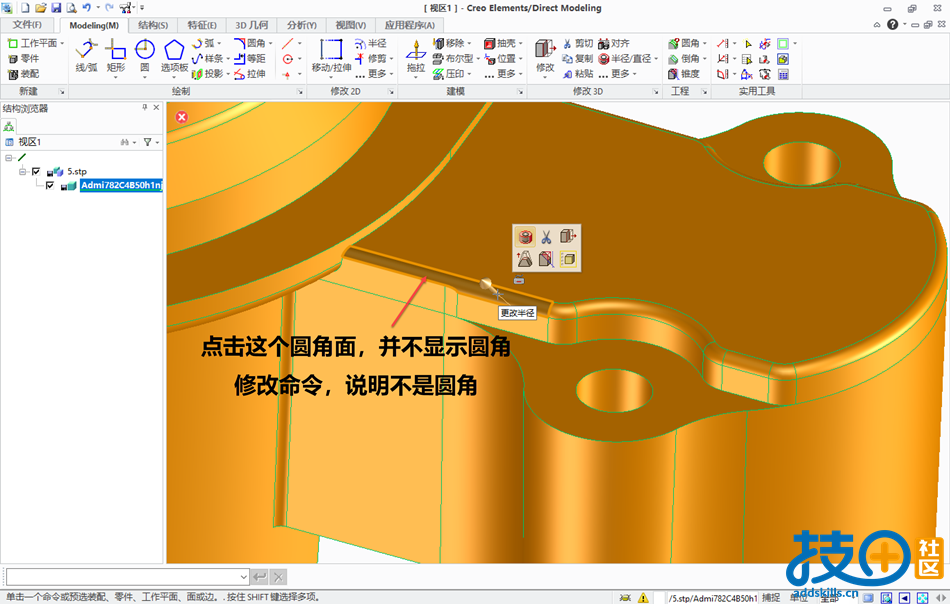

观察这个零件,可以看到零件的圆角非常多,对齐过程中,涉及到曲面重构(圆角重做),而外部导入的STP档,导入后,这些圆角并不具有圆角属性。通过下图可以看到,原档应该是圆角的,导入后显示的圆形的属性,并不显示圆角。

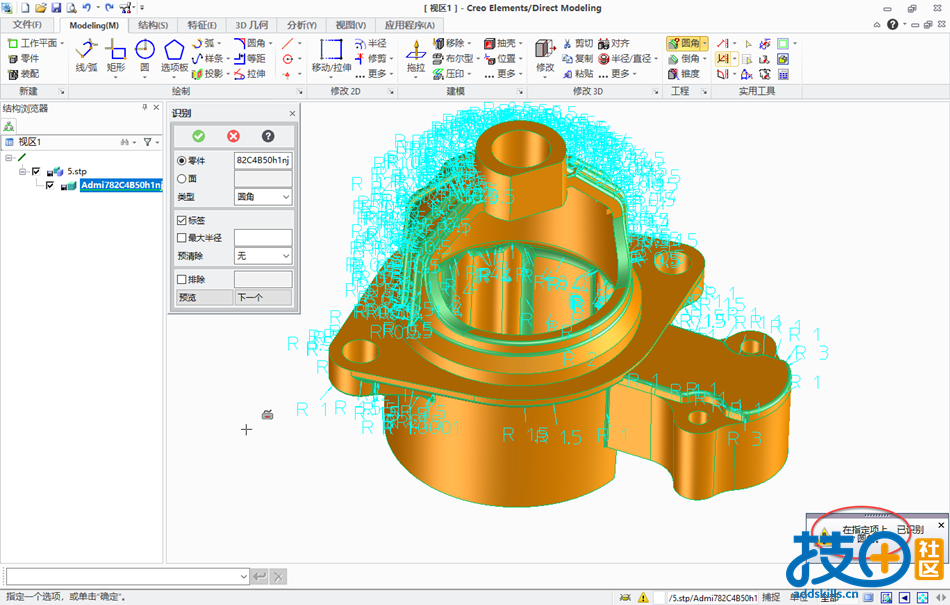

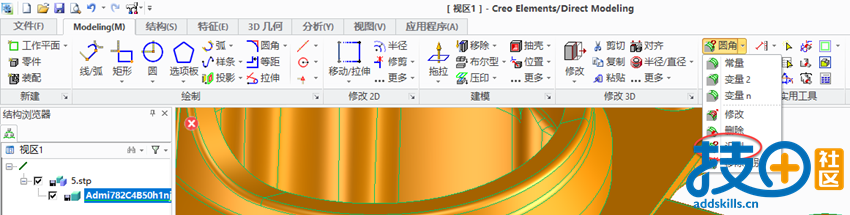

所以,我们先把这些圆角的位置都识别成Creo Elements/Direct软件里面的圆角属性,通过<圆角识别>命令可以快速识别圆角特征。可以看到系统提醒447个圆角被识别出来了。

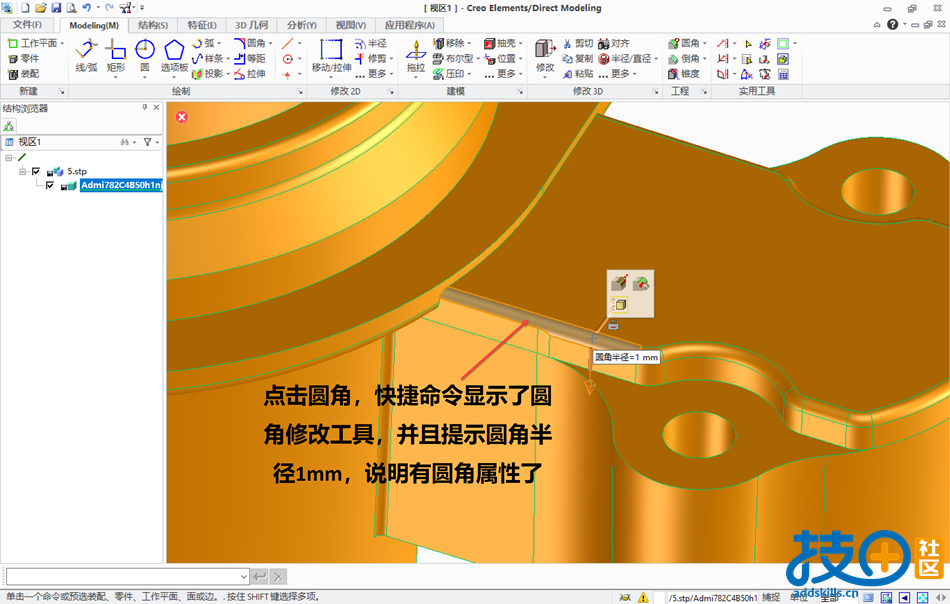

可以再看看之前的特征,已经被识别成圆角了。

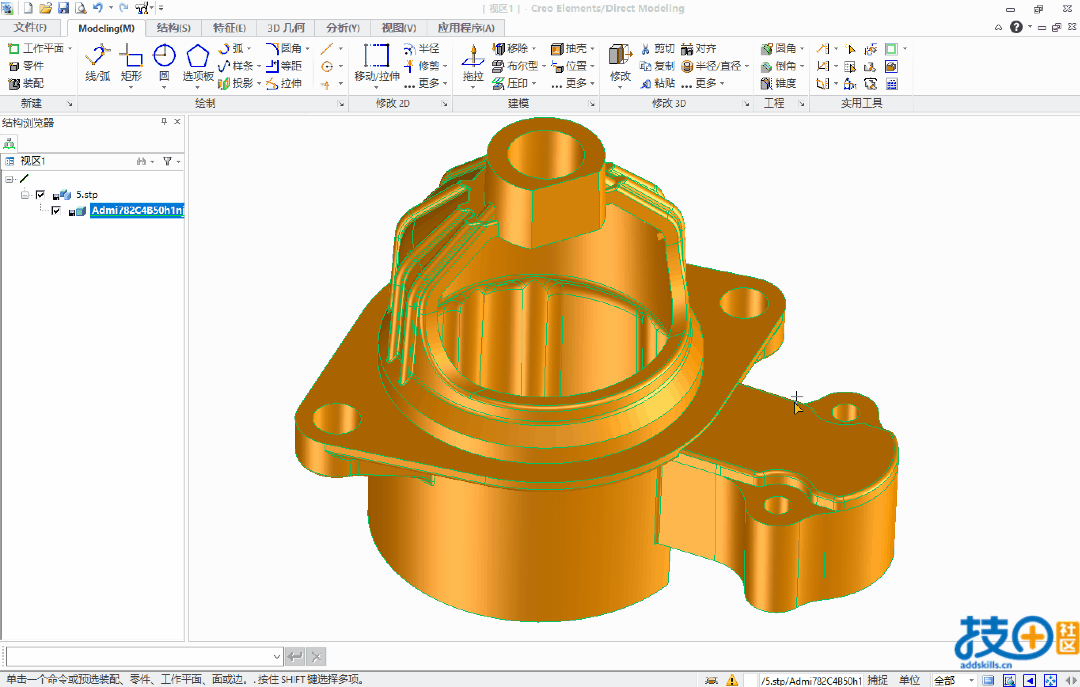

接下来,再使用对齐命令,将面A对齐面B。轻松实现对齐。

总结:外部导入的零件,如果需要修改,需要对圆角和倒角之类的特征,先识别成CoCreate软件里的属性,然后再做修改。

原创,欢迎转发和评论,如有问题,欢迎在下方评论留言讨论。

已有(1)人评论

跳转到指定楼层
pvidr 发表于 2024-8-23 13:10:07
原来如此,难怪以前老是修改不成功呢,学习了
