Creo Elements/Direct(CoCreate)如何检查零件壁厚？

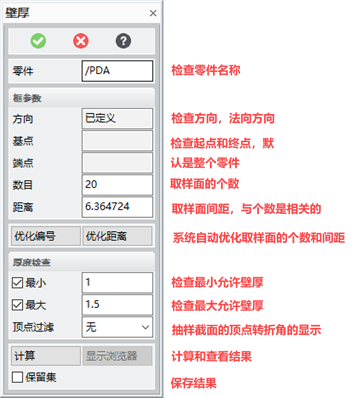

为了在成型时放置产品缩水，以及确定要偷肉的位置，须在拆模前进行壁厚的检查，在CoCreate里面可以采用Mold Design中<分析>工具栏中的<2D壁厚分析>命令，对零件进行截面的抽样检查，命令菜单如下：

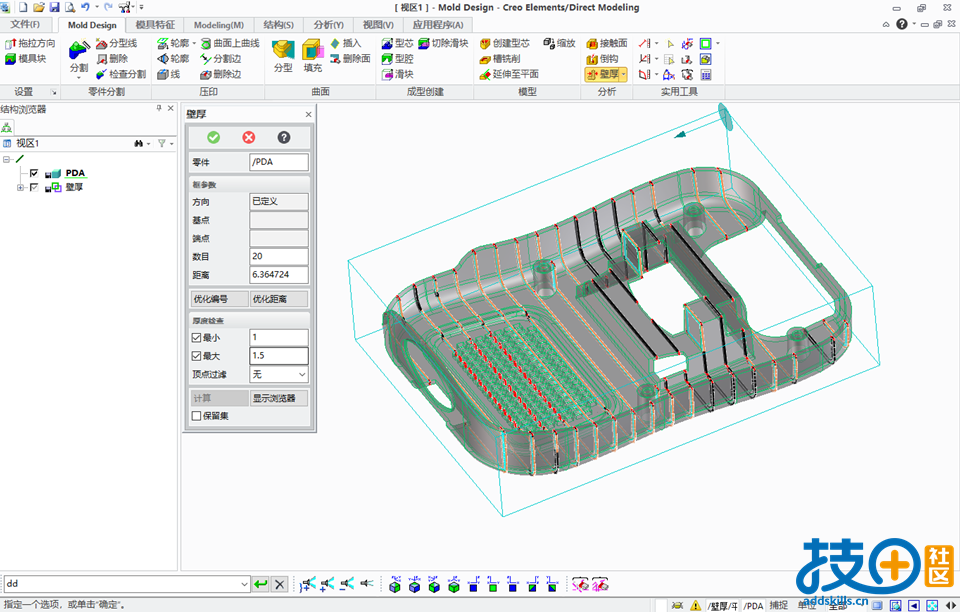

计算完后，有超出检测范围的区域，小于最小壁厚的采用红色表示，大于最大壁厚的采用蓝色表示，如下图所示。

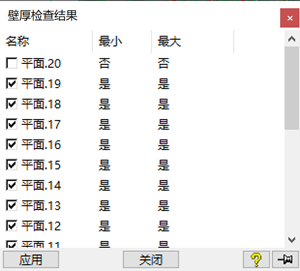

如点击<显示浏览器>，对话框中是否，表示是否有检测。

如勾选了保留集，壁厚结果会被保存，在结构浏览器中，会多出一个平面集。
