Creo Elements Direct设计精度(分辨率)如何选择？

当采用CoCreate进行设计时候，需要先确认设计精度（中文版翻译为分辨率），也就是零件的建构精度。

CoCreate所能接受的精度范围为：0.1~0.000001，数值越小，精度越高

零件精度的影响如下：

精度高优点：建构的零件精准；档案交换好，不易破面；加工好。

精度高缺点：几何建构复杂，对于曲面，会增加机器运算量，增加运算时间，同时增加建构困难度。

所以，在CoCreate中根据实际的设计零件进行零件精度的设置。

一般推荐如下：

1.小零件，需要进行后续的运动、应力分析的可以采用1.0 *10-6精度

2.对于曲面零件、一般零件按，采用1.0 *10-4精度

3.对于模具设计零件，至少在1.0 *10-2精度以上

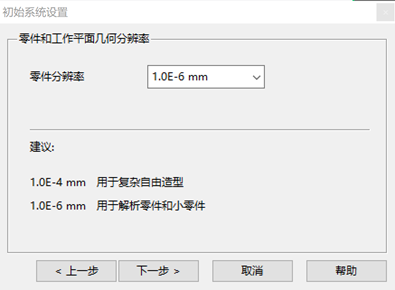

CoCreate默认精度设定

在<文件>菜单中，选择<设置>，找到<初始系统设置>，

第一个是单位选择，确认后<下一步>，进入到精度选择，按照要求进行精度的确认。

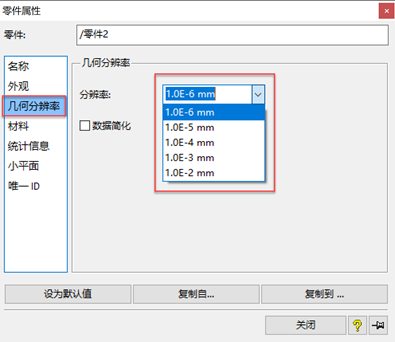

设计零件精度查看及调整

选择零件，在右键属性中找到<零件属性>选项，在右边就有显示零件的精度。下拉菜单里可调整零件精度。

请注意，零件的精度只能从高到低，不能从低到高。

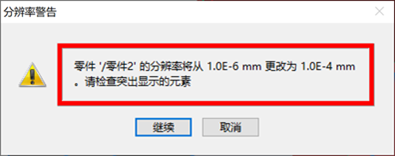

注意：常常遇到外部导入零件的精度不一致时，进行布尔运算时，用低精度的零件做<刀具>时，系统会提示会将高精度的零件精度降低至低精度。
