Creo Elements/Direct工程图如何创建爆炸等角视图

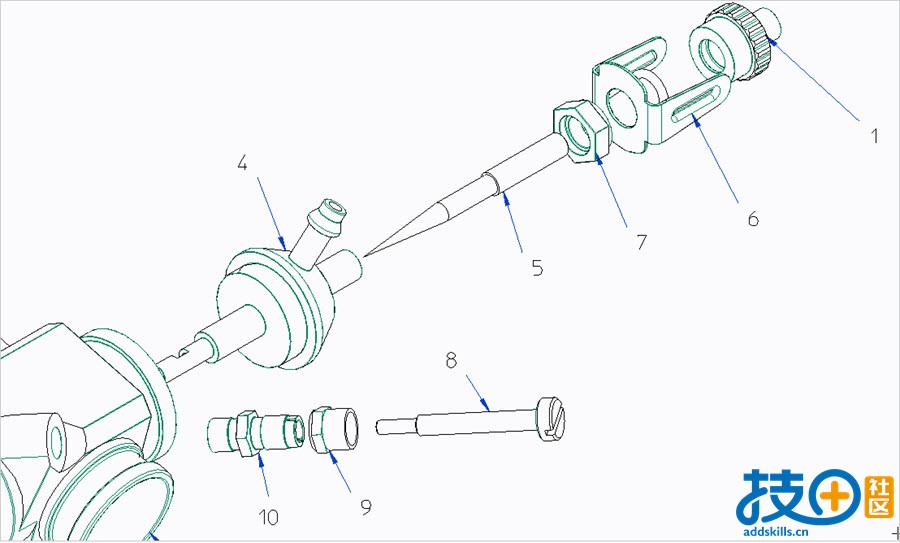

Creo Elements/Direct的工程图中如何创建爆炸等角视图，如下图这种：

创建方法如下：

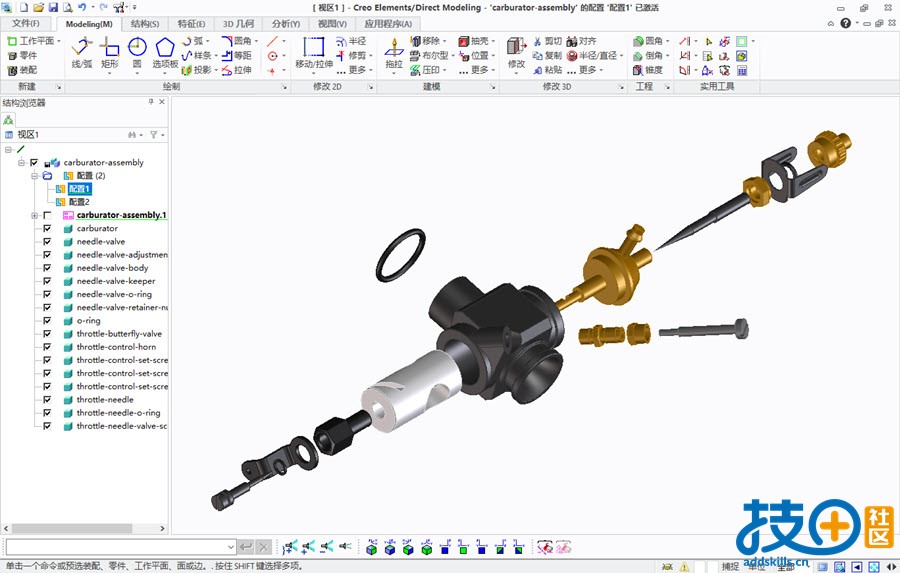

1.首先创建3D爆炸视图，创建方法可以参照之前介绍的方法

3D爆炸视图创建方法：https://www.addskills.cn/thread-108-1-1.html

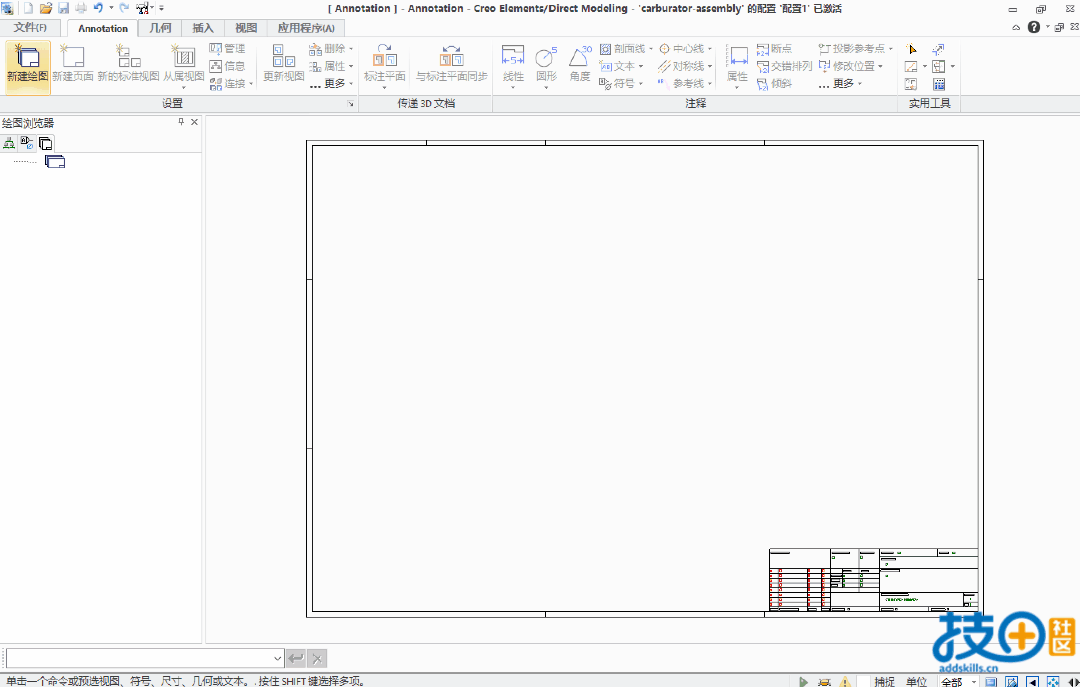

2.然后在工程图模块中，<新建绘图>，<配置>选项中选择之前创建的配置，比如这里选择<配置1>，接着点击<添加视图>，去掉正交视图中的✔。点击<常规视图>中的方向，在跳出的视图中，右键选择<应用此方向>。然后更新视图，即可看到爆炸视图等角视图创建好了。

3.创建BOM表及编号

欢迎点赞和转发，有问题可在下方的评论区留言交流。

請問各位大大~~爆炸圖在工程圖的部分有可以顯示引線的功能嗎?謝謝

yang 发表于 2021-1-22 08:46
請問各位大大~~爆炸圖在工程圖的部分有可以顯示引線的功能嗎?謝謝

默认没有引线功能的，只能手动添加，可通过<对称线>创建引线。

了解...我再試看看...謝謝
