Creo Elements Direct中如何创建圆柱形钣金件

介绍一下圆柱形钣金件创建的方法：

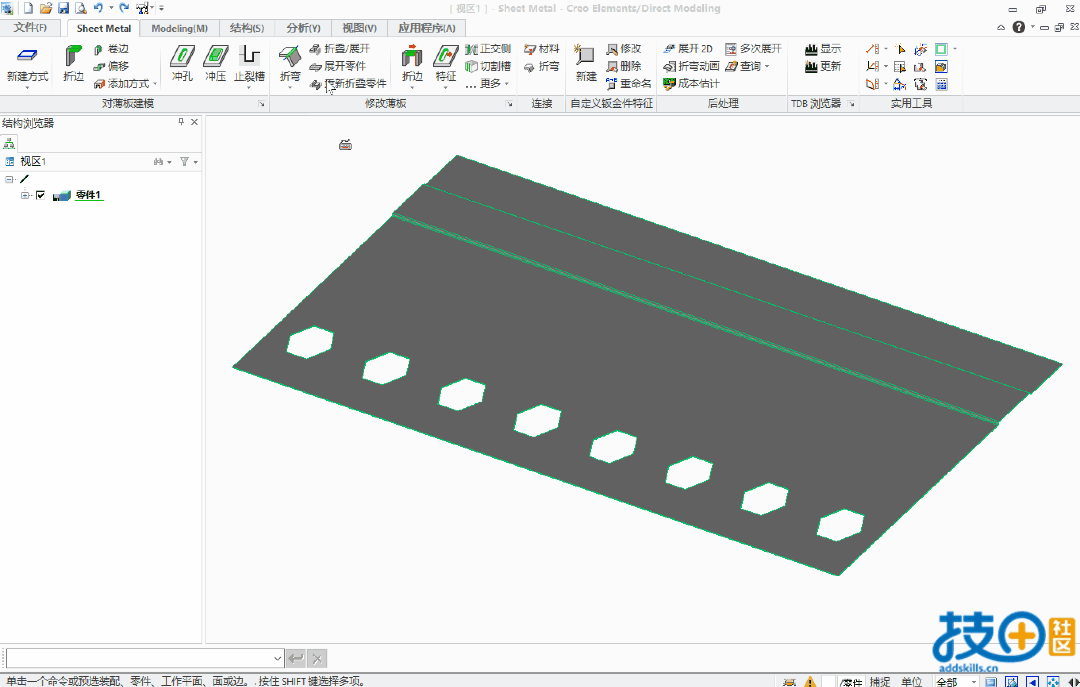

1.按照展开图的尺寸绘制展开状的钣金件，然后绘制偏移的结构。

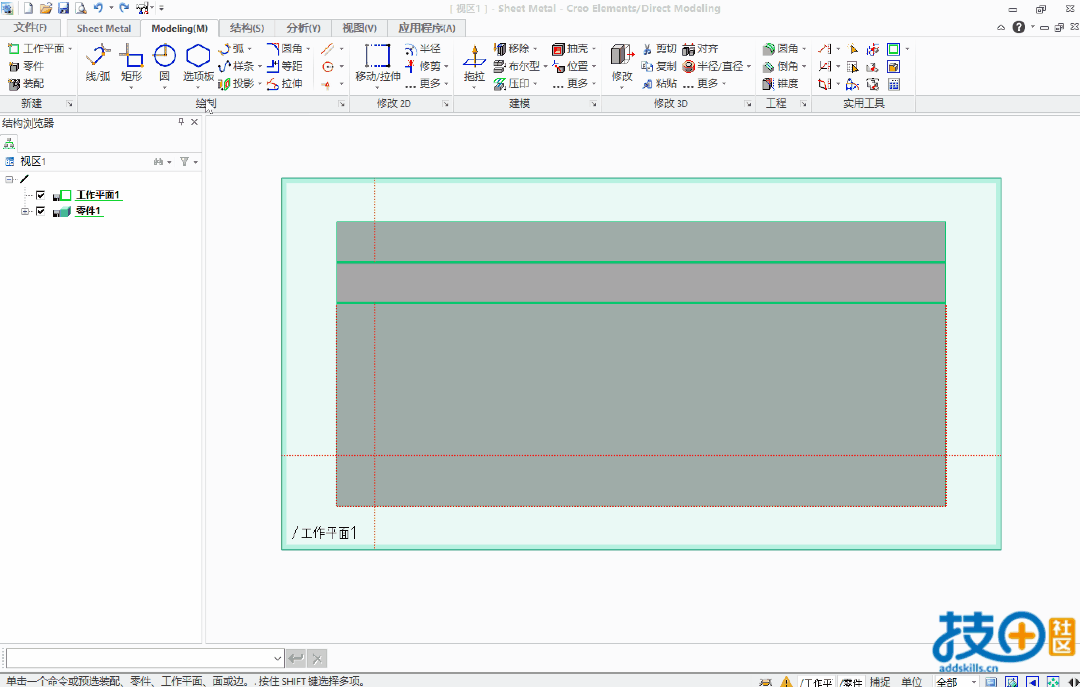

2.绘制冲孔结构，冲孔结构可以使用钣金模块中的<冲孔>命令，也可以使用基础建模中的拉伸除料的方式创建。

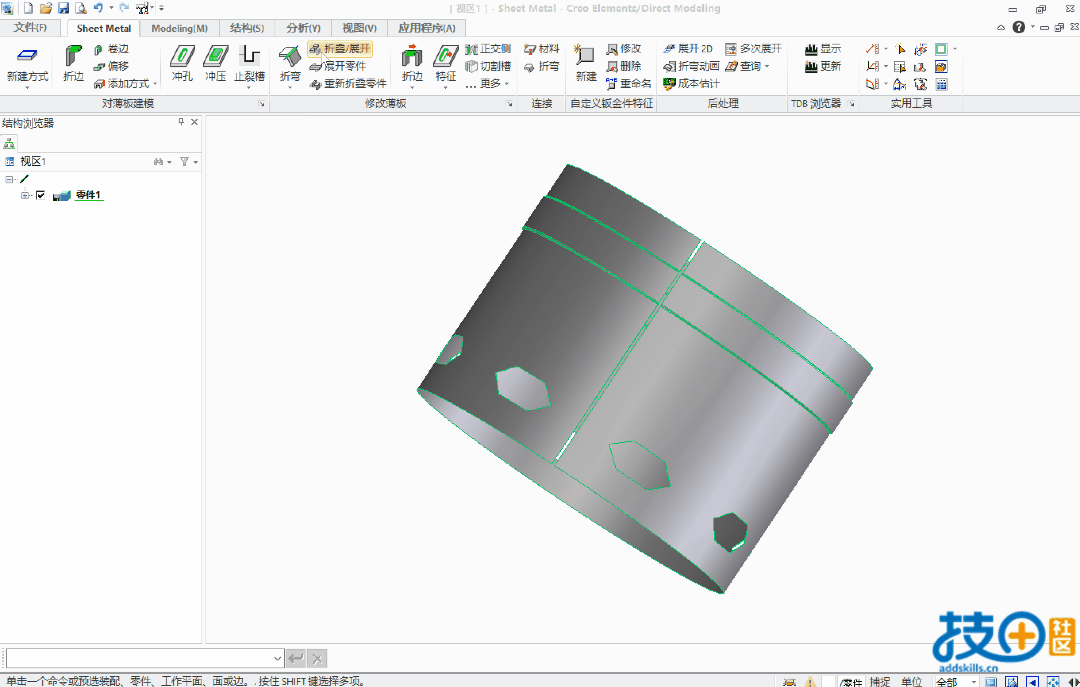

3.折弯，另外，如需要封闭的，可以使用<对齐>命令，做出封闭的圆柱体钣金。

4.折弯后也可以展开

最后如果需要修改长度和结构，也可以使用基础建模的命令修改。

原创，欢迎转发和点赞。

和我那个有点像

随便画个尺寸
