Creo Elements/Direct怎么将重叠的尺寸随意分离？

弓木 发表于 2023-12-7 10:20
我的经验·，做尺寸一移动的时候，需要一定的距离，你摆放的距离有点近了，在远一点就OK了。
然后用使用“ ...

放远一些的时候成功率会高一些，单也不是每次都可以，很费解

名字 发表于 2023-12-11 16:07
95.9是相同操作成功的一次，但是这个不是每次都能成功。所以每次标注的时候都要重复相同的动作好多次。 ...

因为尺寸靠的近，尺寸之间有磁吸，所以，很难移动尺寸文本

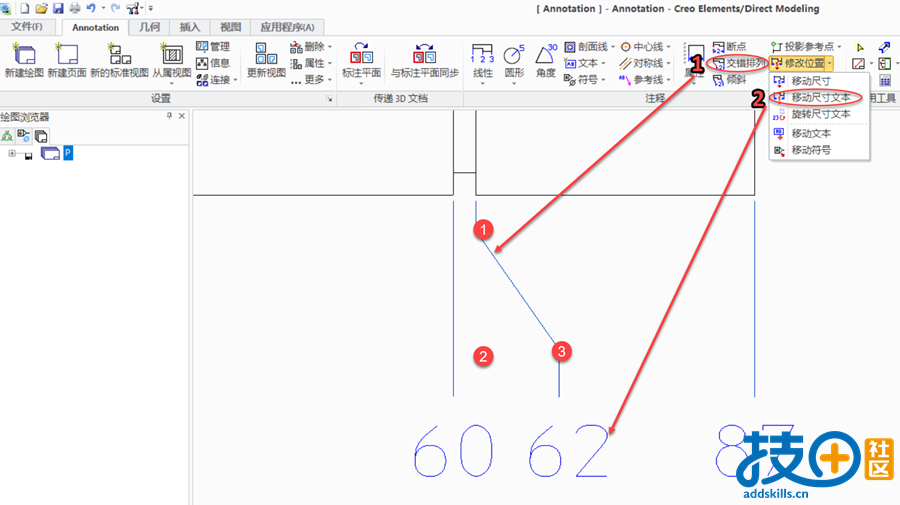

1.先用“交错排列”移动标注线位置，点击三下：起点，终点，放置点，前两个是标注线上选起点和终点，最后点选附近需要放置的位置点；
2.然后用“移动尺寸文本”命令，移动尺寸文本（数值）到合适位置；

我一般都是能做到的最远的地方   一般都是一次就好了   做常了一看距离不够 我就直接另起一个标注了
这个还真不好定义   就时画的多了   看一眼就知道在哪里合适  一次一般就OK了。。。。。
