Creo Elements/Direct怎么将重叠的尺寸随意分离？

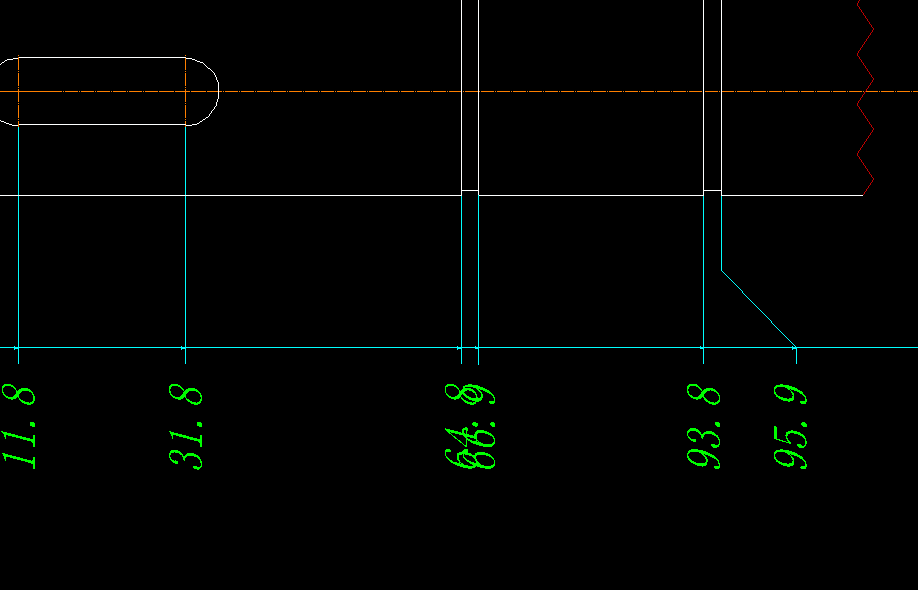

标注轴的键槽的时候，尺寸会重叠，移动文本的时候，偶尔会成功。不知道是什么原因，又大佬知道是什么情况吗？


Superman · 发表于 2023-12-6 14:57:53

什么软件，看起来像autocad出图的？

名字 · 发表于 2023-12-6 15:09:40

Superman 发表于 2023-12-6 14:57
什么软件，看起来像autocad出图的？

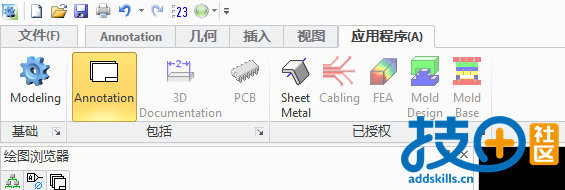

CoCreate的出图模式

Superman · 发表于 2023-12-6 15:27:25

名字发表于 2023-12-6 15:09
CoCreate的出图模式

95.9这个尺寸做了交错排列，你可以按照这个来做

弓木 · 发表于 2023-12-7 10:20:06

我的经验·，做尺寸一移动的时候，需要一定的距离，你摆放的距离有点近了，在远一点就OK了。
然后用使用“尺寸线错开”把标注线指向寸法值即可。

弓木 · 发表于 2023-12-7 10:21:12

就是说这个命令在最小距离上有要求，你可以试试。有问题再发出来，大家检讨下

弓木 · 发表于 2023-12-7 10:27:27

如果说尺寸较多就时移动不了，只能再起一个连续标注。

弓木 · 发表于 2023-12-7 10:30:36

在一点补充，做尺寸移动时右键不好用的时候，可以在修改尺寸菜单栏中选取命令，一般也会解决移动不了的问题，但是距离上也不能太近

名字 · 发表于 2023-12-11 16:07:57

Superman 发表于 2023-12-6 15:27
95.9这个尺寸做了交错排列，你可以按照这个来做

95.9是相同操作成功的一次，但是这个不是每次都能成功。所以每次标注的时候都要重复相同的动作好多次。

名字 · 发表于 2023-12-11 16:10:06

弓木发表于 2023-12-7 10:21
就是说这个命令在最小距离上有要求，你可以试试。有问题再发出来，大家检讨下 ...

这个最小距离是在哪里设置的呢？遇到这种情况，我每次都会重复好多遍才能放好
