 动态剖切视图可以方便我们观看零组件内部结构,观察零件肉厚分布情况,并及时发现产品设计缺陷,如中空、干涉等设计问题。
   通过<视图>—<定义剖切>就可以创建动态剖切。

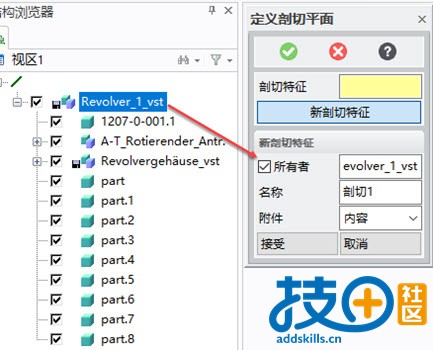

   1.新剖切特征,所有者选择组件,接受

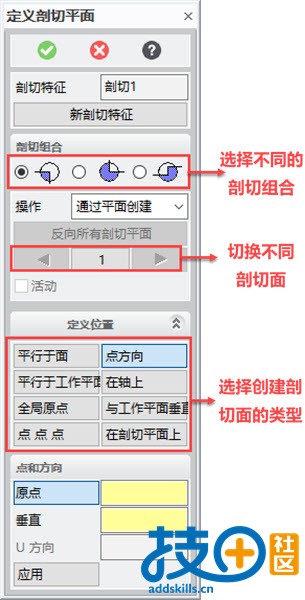

 2.在弹出的命令窗口中,选择创建剖切面的方式(类似于创建工作平面),创建好可以通过拖动箭头查看动态剖切。
 3.可以通过切换剖切面创建多个剖切面组合,并切换不同的剖切面,修改剖切面的位置。

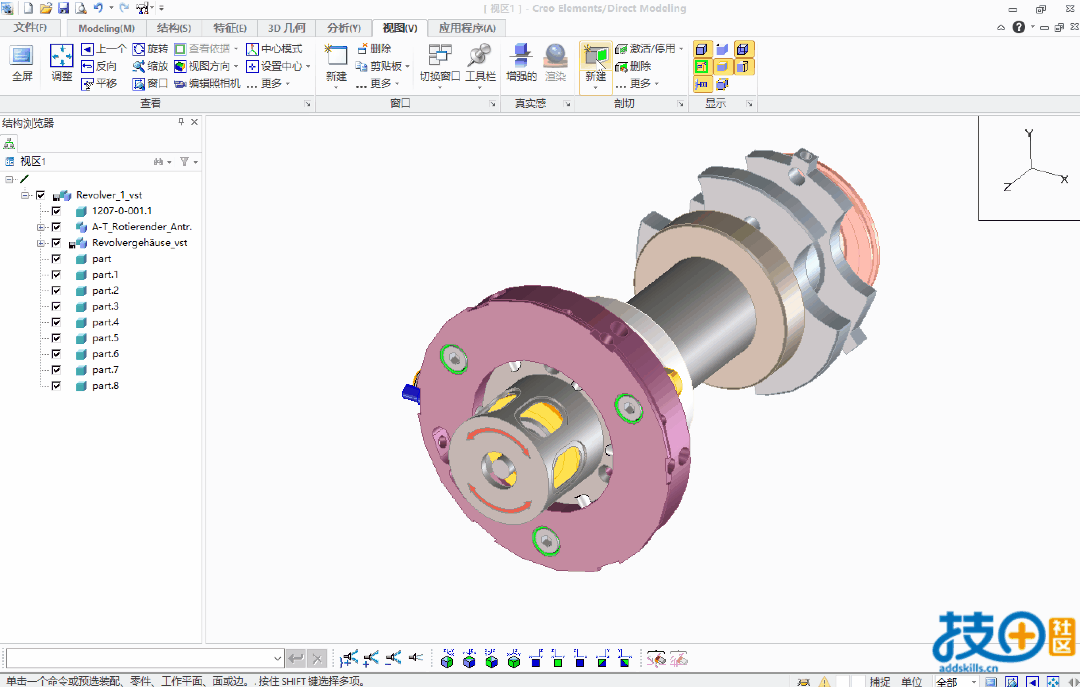

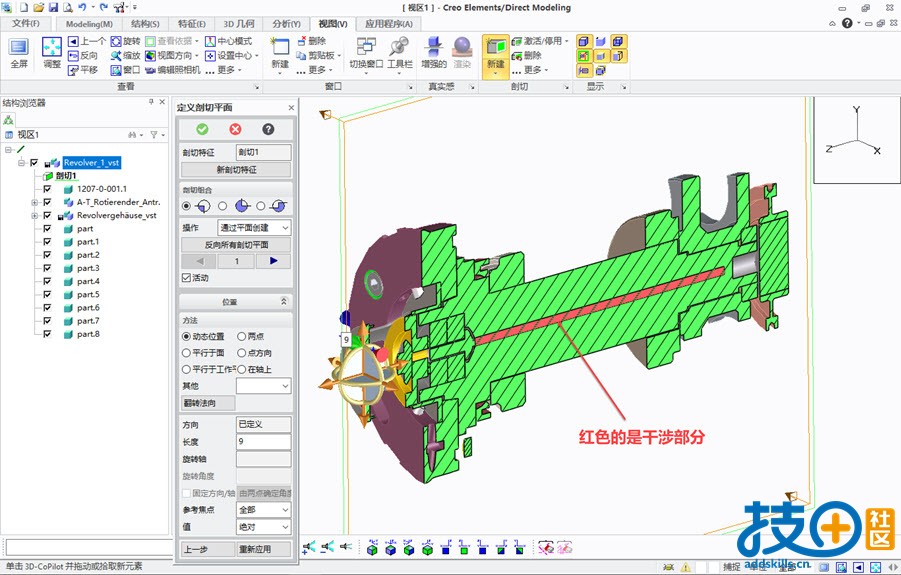

   4.通过剖切面可以查看内部结构和干涉情况。 创建动态剖切流程如下图所示:

 |
