Creo Elements Direct如何判断两曲面是否相切？

Superman 2020-5-10 22:50:22 发表于曲面曲线 [显示全部楼层] 回帖奖励

阅读模式关闭右栏 0 2330

本帖最后由 Superman 于 2020-5-11 22:59 编辑

如果判断两曲面是否相切？

分析—角度，选择两曲面的交线，即可马上测量两曲面的细微夹角，如果沿着线的所有夹角均为0，则便是两面是相切的，否则不相切。

如下图所示，两曲面夹角不为0，不相切

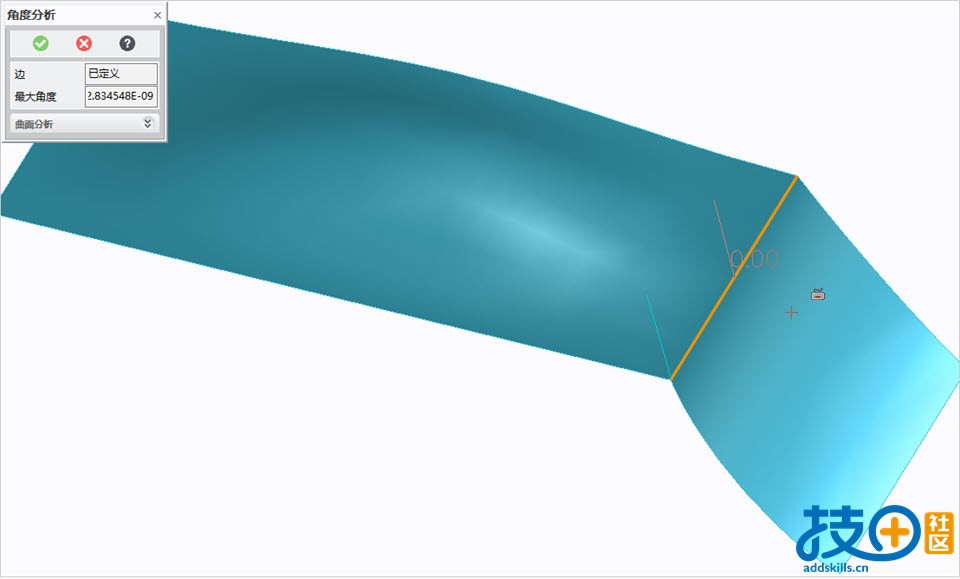

两曲面夹角为0，相切
