Creo Elements/Direct自定义钣金冲孔冲头(punch tool)的方法

以一个工具头为实例，介绍自制钣金件冲孔punch冲头的方法。

步骤如下：

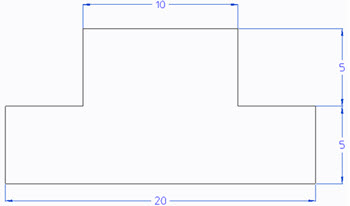

新建一个工作平面，并绘制如下图所示的冲头轮廓，尺寸如下：

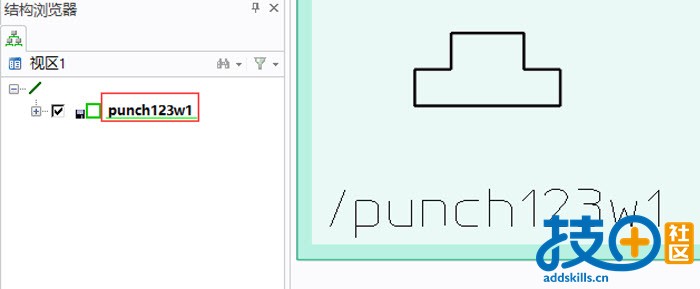

删除所有的构造线，保留实线轮廓，修改工作平面的名称为<punch123w1>

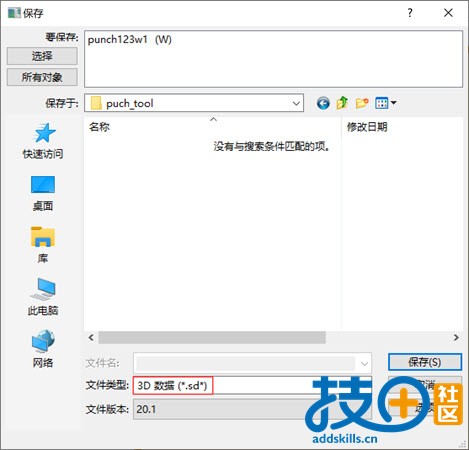

保存，选择<3D数据(*sd)>格式，点选工作平面<punch123w1>为保存对象，路径随意，比如这里可以放置在：C:/sheetmetal/puch_tool，不需要定义名称。

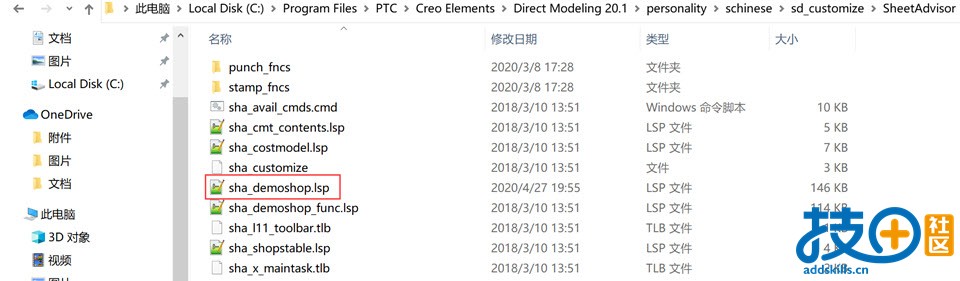

在软件安装目录：C:\Program Files\PTC\Creo Elements\Direct Modeling20.1\personality\schinese\sd_customize\SheetAdvisor中，找到文件sha_demoshop.lsp。

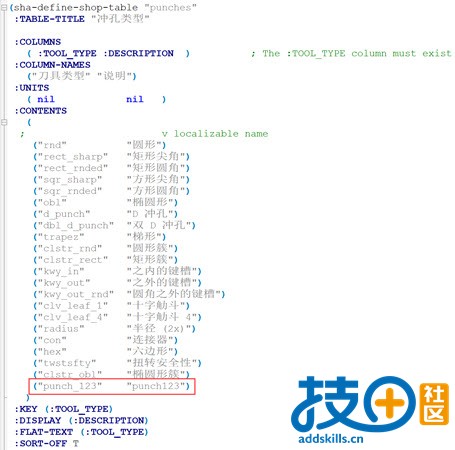

用记事本打开，在图示位置增加语句(“puch_123”       “punch123”)，如下图所示：

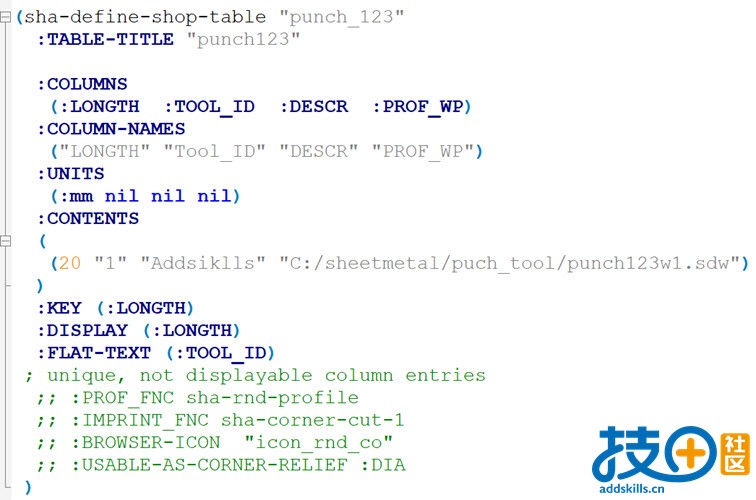

然后，在下面工具头的自定义区加入如下语句：

保存文件，退出。

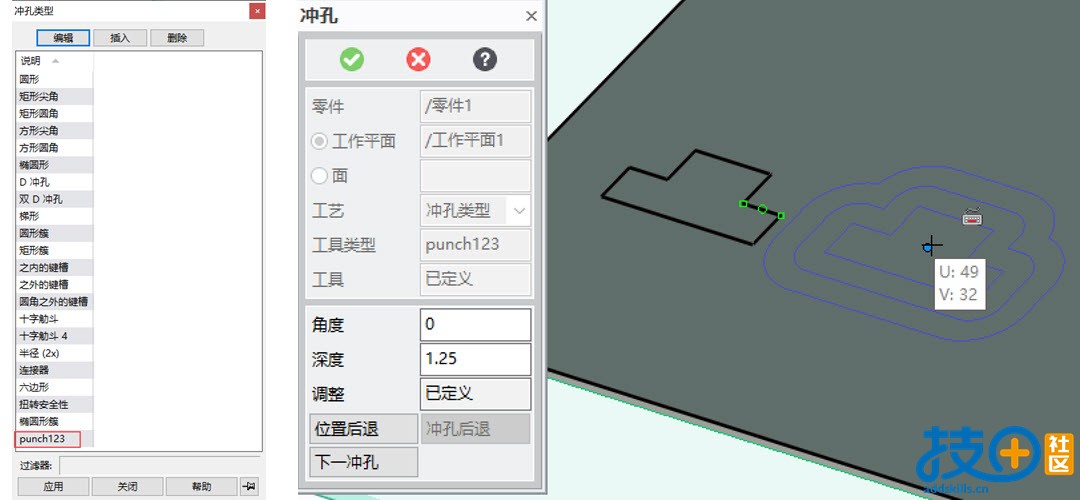

打开Creo Elements/Direct软件，在<冲压>命令内就可以看到<punch123>显示在工具列表中，选择该工具头就可以进行设计了。

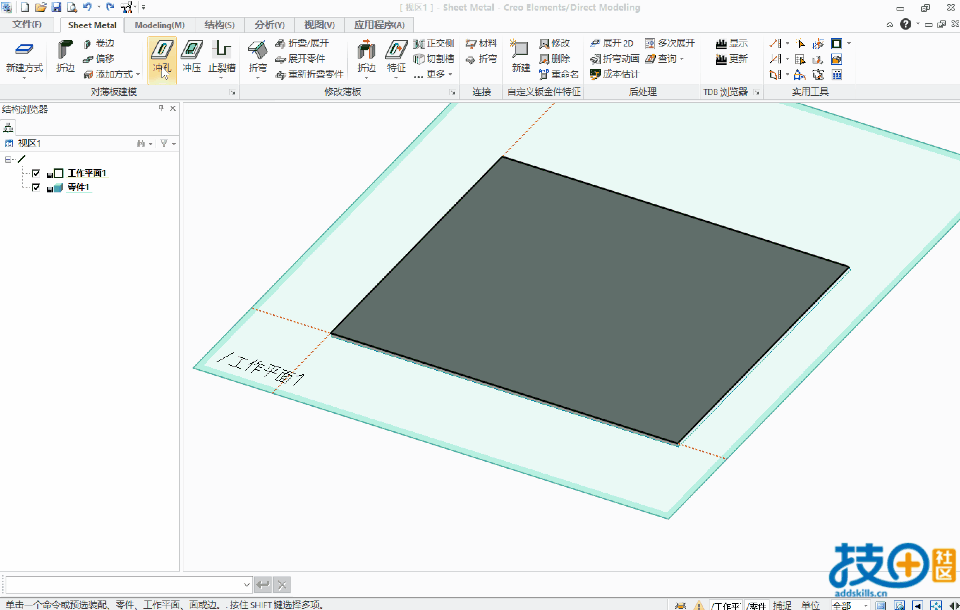

冲压的结果如下图。

sha_demoshop.lsp文件，已添加了语句，需要的可以参考： sha_demoshop.zip (27.98 KB, 下载次数: 14)

2020-4-30 10:35 上传

点击文件名下载附件

之前发布过关于冲压下料冲头(stamp tool)的自定义方法:https://www.addskills.cn/thread-101-1-1.html

原创，欢迎转发和点赞，有问题可在下方评论交流。
