Creo Elements Direct工程图中心线延伸长度的设置

Superman 2020-4-24 14:01:28 发表于 工程图 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 2 5187
本帖最后由 Superman 于 2020-4-24 14:02 编辑

工程图中心线延伸长度如何设置呢?

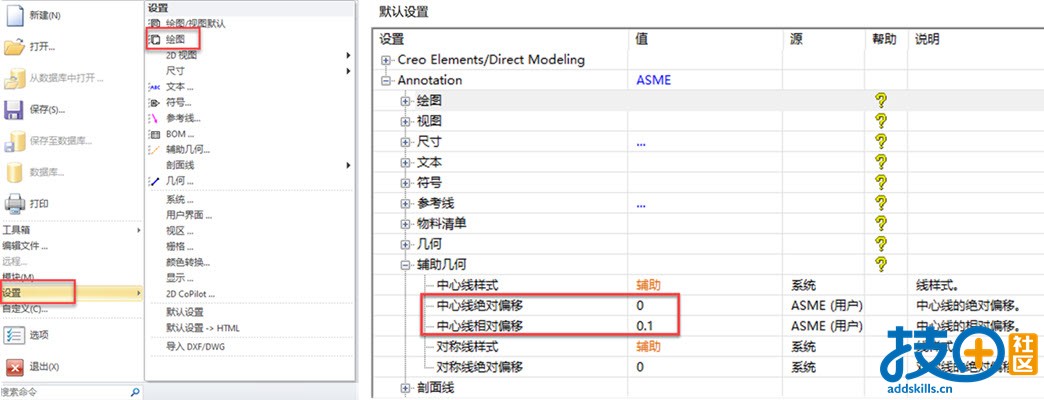

在Annotation工程图模块下,<文件>—<设置>­—<绘图>会跳出绘图设置页面:

找到如上图红色框选的位置,中心线延伸长度有两种设置方式,下面说说这两种方式的设置方法和差异:

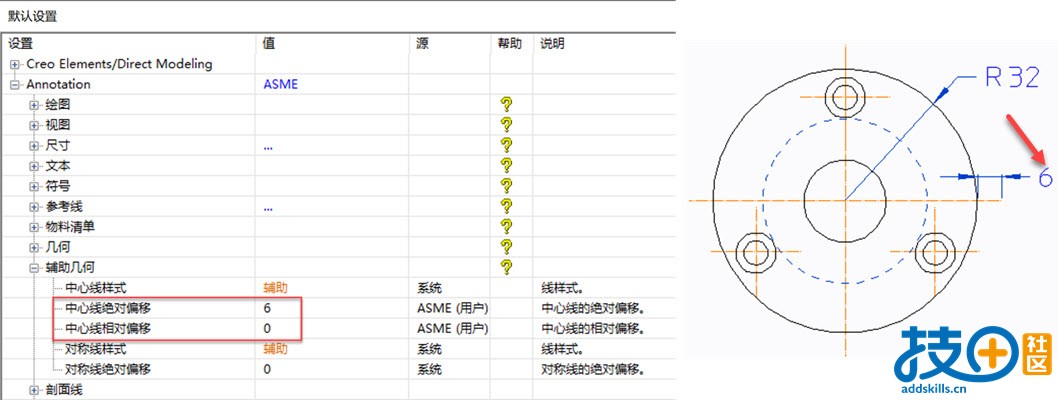

1.<中心线绝对偏移>:为绝对延伸长度,当在<中心线绝对偏移>值输入6,<中心线相对偏移>输入0时,回车后,得到的中心线延伸的长度将为6mm,如下图所示:

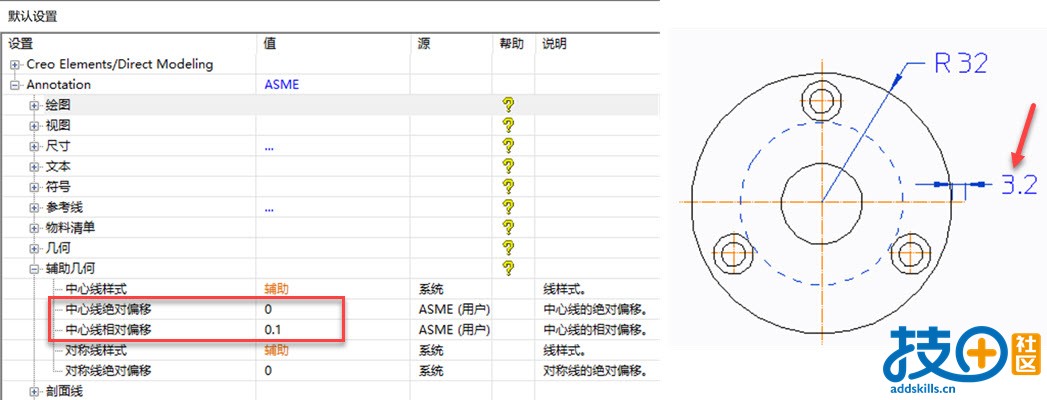

2.<中心线相对偏移>:为相对延伸长度,当在<中心线相对偏移>值输入0.1,<中心线绝对偏移>值输入0时,回车确定,得到的中心线延伸的长度将会是半径值大小成比例,随着半径越大而越大,如半径32mm,相对延伸长度值为0.1,所得到的中心线延伸的长度将为3.2mm,如下图所示:

软件默认的设置:
<中心线绝对偏移>:0
<中心线相对偏移>:0.1

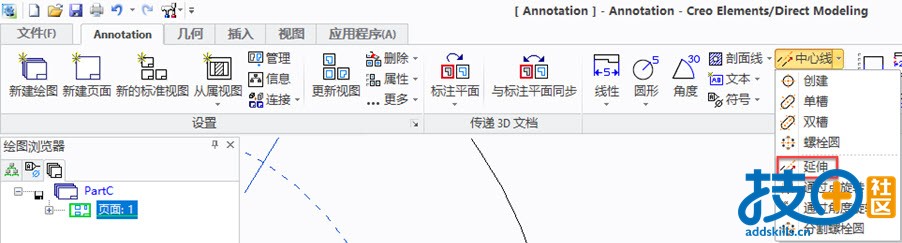

如果需要单独延伸某一条中心线,可以通过<延伸>命令手动延伸,如下图:

已有(2)人评论

跳转到指定楼层
740969860 发表于 2023-6-9 17:14:53
大神关注你很久了,真的是科普了很多软件的知识,真的是无私奉献,有问必答,赞
Superman实名认证 问题互助团队 赏金猎人 发表于 2023-6-9 17:44:06
740969860 发表于 2023-6-9 17:14
大神关注你很久了,真的是科普了很多软件的知识,真的是无私奉献,有问必答,赞 ...

感谢关注,这个软件资料不多,愿意分享的人也不多,欢迎大家都分享一些自己的技术经验,知识积少成多
