CoCreate钣金Stamp tool(下料工具头)的制作方法

以一个实列来介绍如何自制一个钣金<下料造型>Stamp tool工具头。

步骤如下：

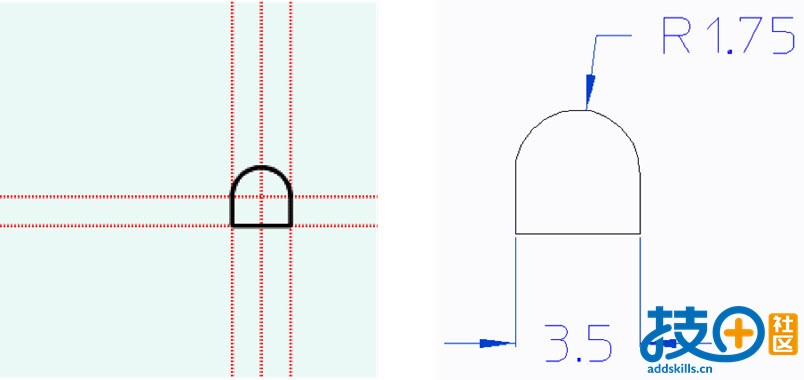

1.新建一个草绘，尺寸如图.

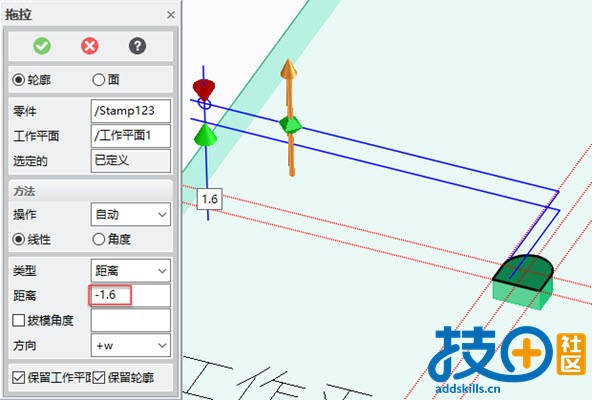

2.拉伸创建实体零件Stamp123，向下拉伸1.6.

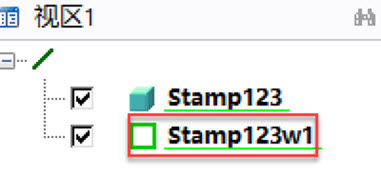

3.将工作平面1重命名为Stamp123w1，结果如下：

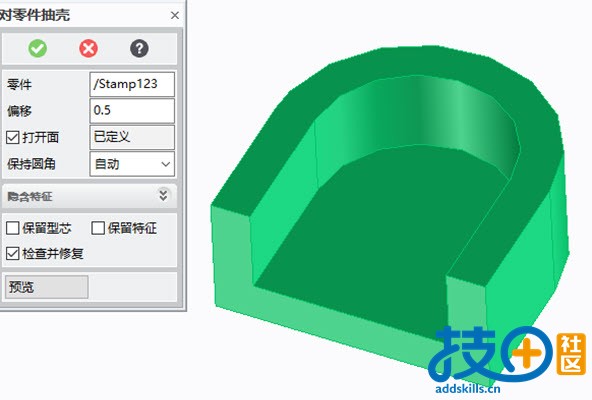

4.对Stamp123抽空，抽空厚度0.5

5.通过创建工作平面1，然后创建半径0.5的孔特征

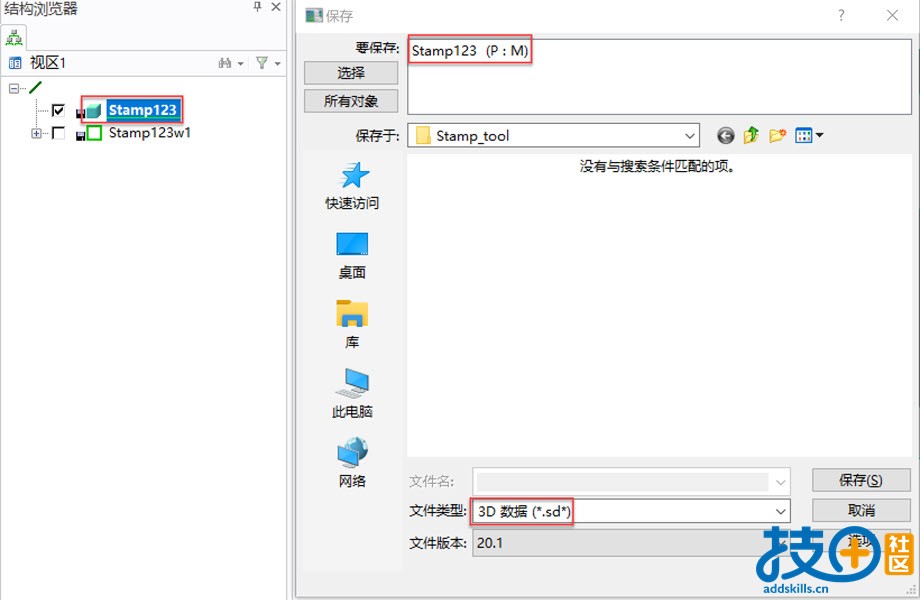

6.<保存>-<文件类型>选择<3D数据(*.sd*)>，双击零件<Stamp123>为保存对象，路径可为C:\Stamp_tool（可随意存放位置），不需要定义名称；

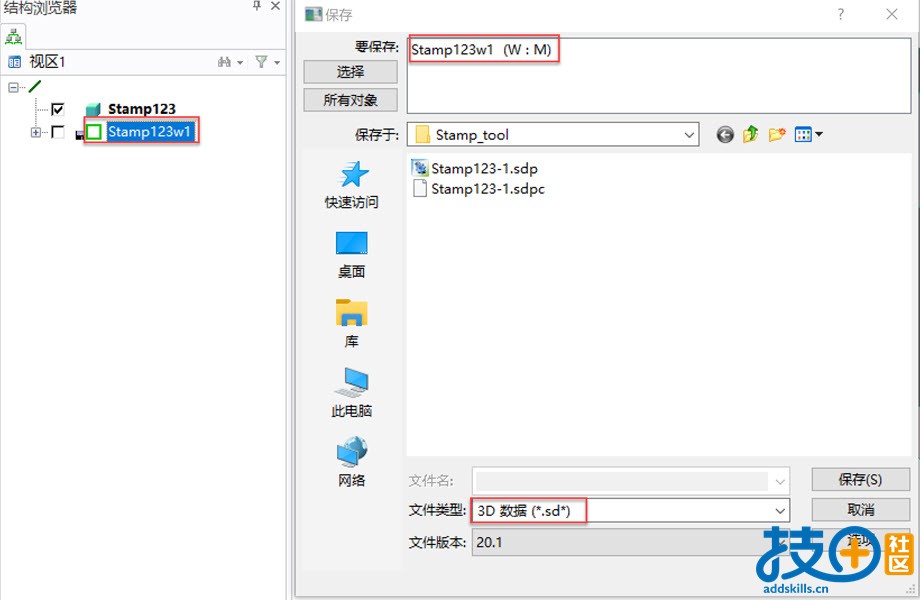

7.同样，<保存>-<文件类型>选择<3D数据(*.sd*)>，双击零件<Stamp123w1>为保存对象，路径可为C:\Stamp_tool（可随意存放位置），不需要定义名称；

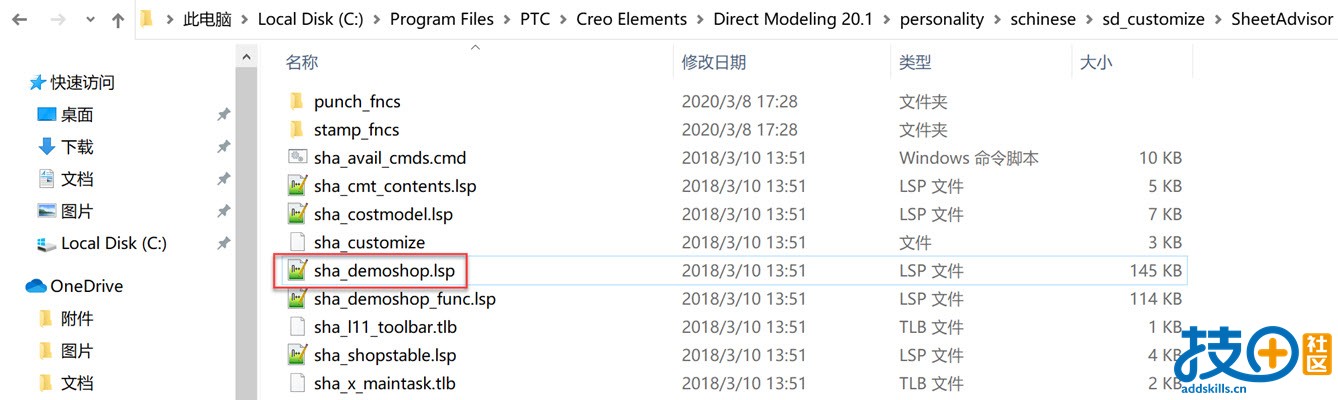

8.在软件安装目录：C:\Program Files\PTC\Creo Elements\Direct Modeling20.1\personality\schinese\sd_customize\SheetAdvisor，找到sha_demoshop.lsp文件，查看属性，如是只读属性，请取消只读属性。（为了避免出错，修改前请先备份sha_demoshop.lisp）

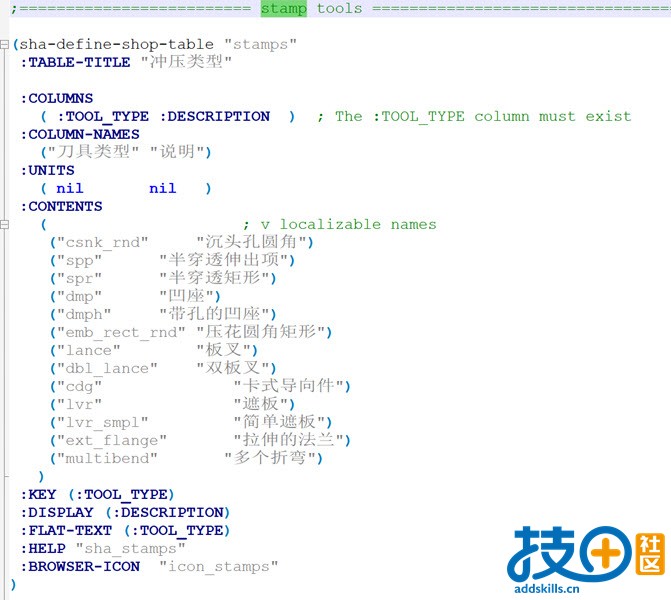

9.用记事本打开sha_demoshop.lsp，通过搜索<Stamp>快速找到Stamp区域。

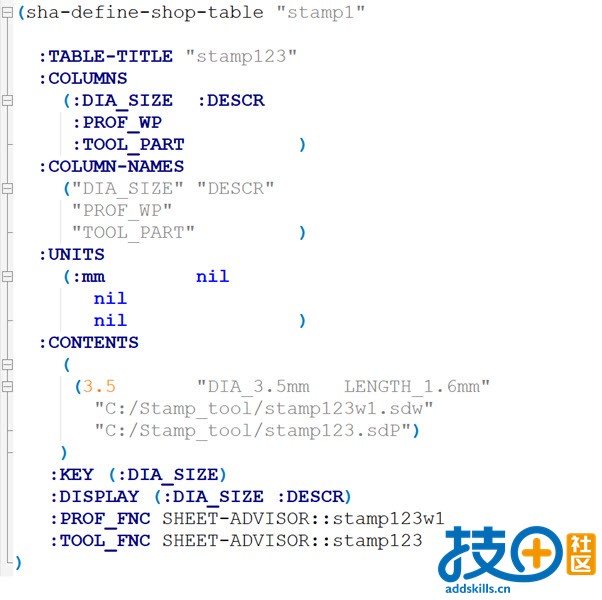

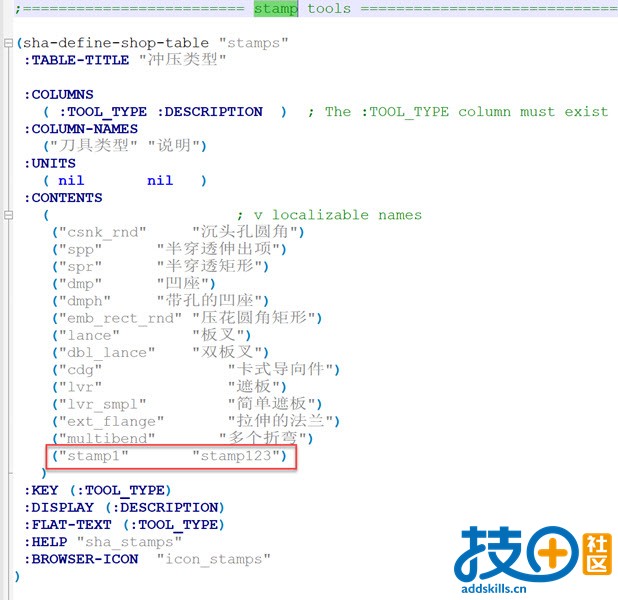

并在下面区域中添加语句：(“stamp1”      “stamp123”)，如下图所示

然后，在下面工具头的自定义区加入如下语句：

保存sha_demoshop.lsp文件，到此为止，就已经定义好了一个<Stamp>的工具头。

10.启动Creo Elements/Direct软件，测试工具头，可以看到实际效果。

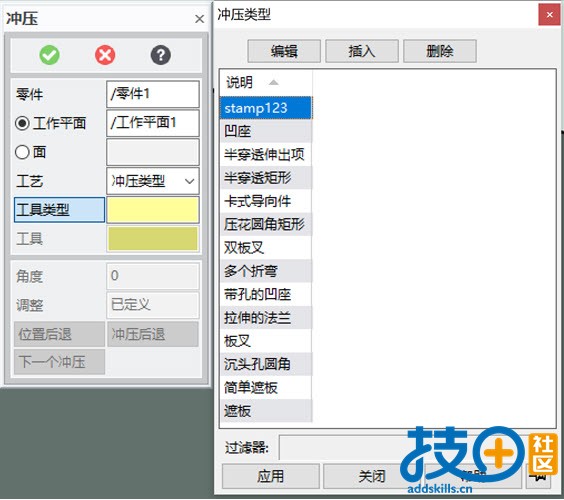

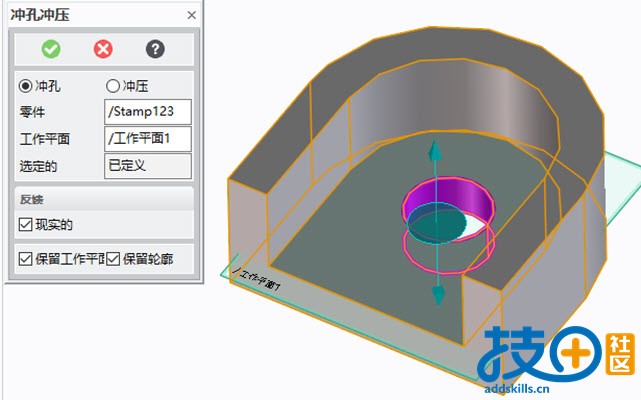

冲头Stamp123已经加载至冲头列表

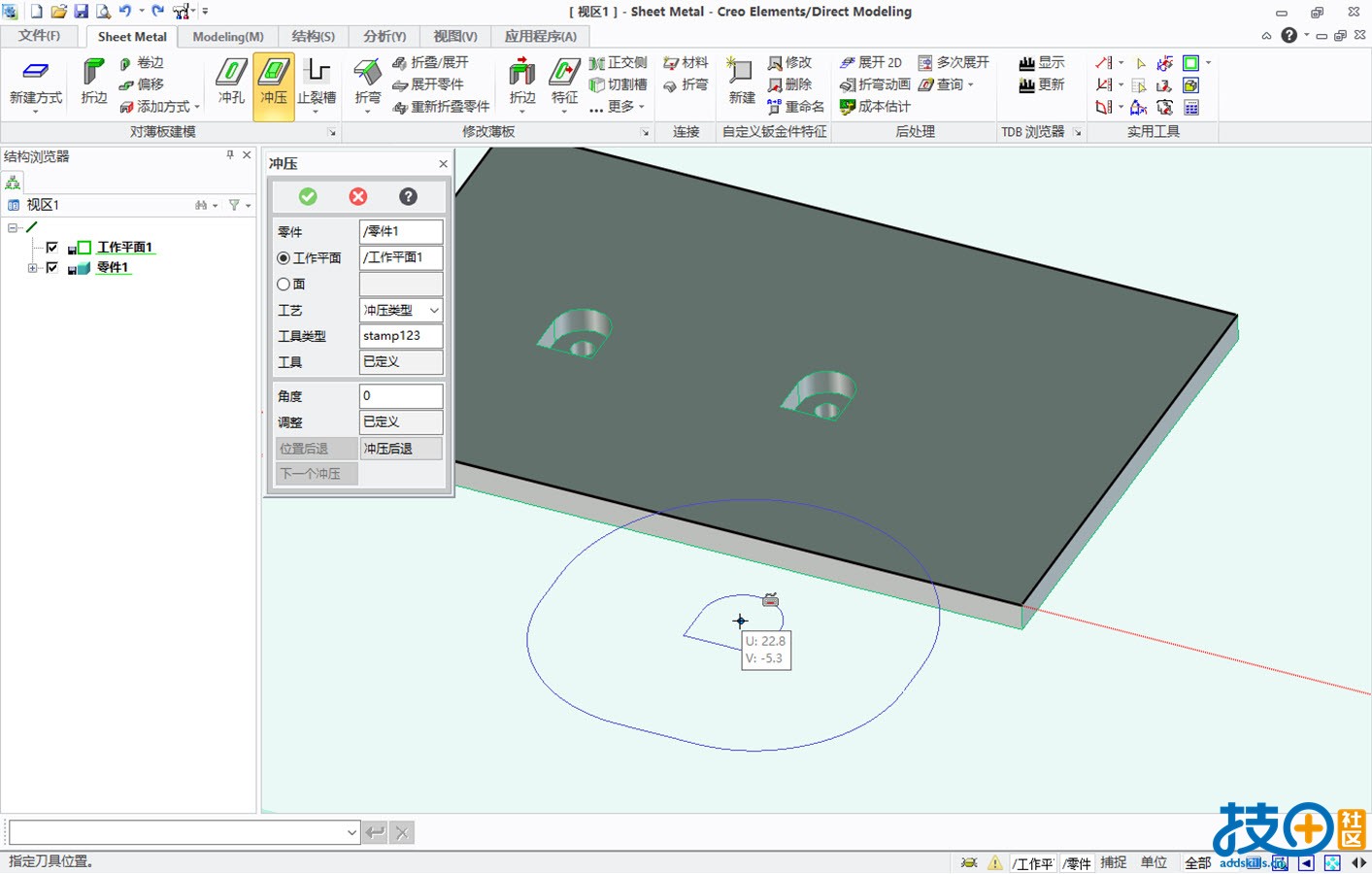

冲压完成

分享此案例的冲头的3D数据和sha_demoshop.lsp文件，可参考练习： sha_demoshop.zip (36.58 KB, 下载次数: 1)

2020-4-21 16:23 上传

点击文件名下载附件

如果需要制作其他的冲头，可参照此方法制作。
