丽台P2000显卡，如何设置提升CoCreate的显示效果？

各位彦祖。
  我把原来 GTX960 4G的显卡换成了丽台P2000专业显卡
发现CoCreate显示没啥提升。锯齿，图形显示啥的也还是老样子。
请问如何设置这个制图显卡或者软件
让他发挥最佳效果。

Superman已获得悬赏 1 贡献+2 金币

最佳答案

CoCreate为了提升零件的加载速度和减少对计算机资源的占用，会适当降低零件的显示精度。 可从以下两个方面提升零件的显示效果： 1.更改3D对象设置 提高图形的分辨率，从而提升图形的显示效果 2.更改视图设置 ...

• Superman
• 发表于2021-07-01
• 详细答案 >

CoCreate为了提升零件的加载速度和减少对计算机资源的占用，会适当降低零件的显示精度。

可从以下两个方面提升零件的显示效果：

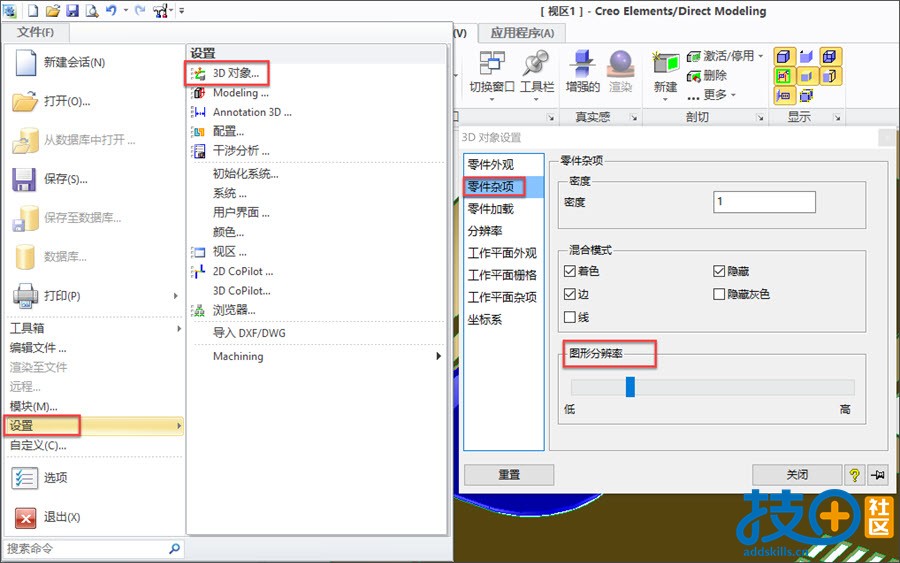

1.更改3D对象设置

提高图形的分辨率，从而提升图形的显示效果

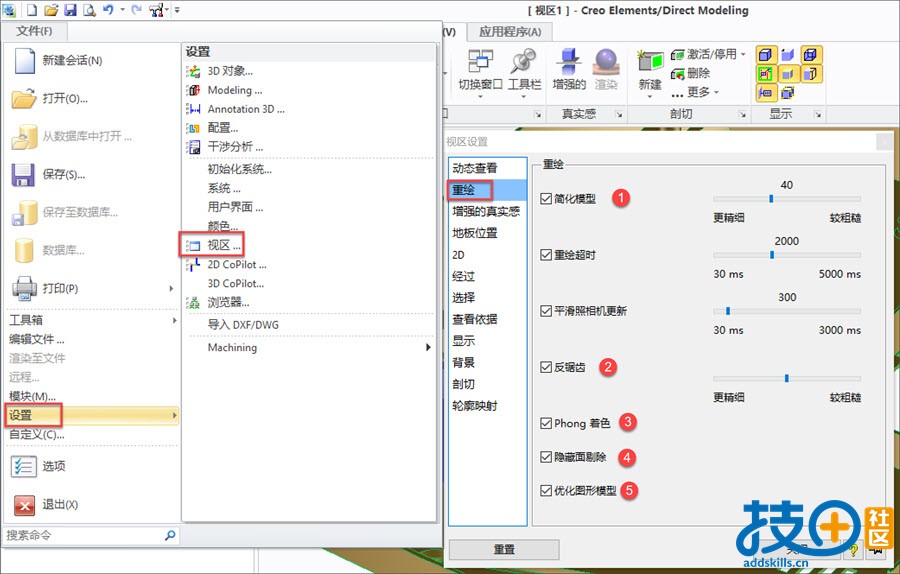

2.更改视图设置

简化模型：建议勾选，主要决定移动零件是，零件的细化级别，对常规显示影响不大。移动零件时可提高速度

反锯齿：需要显卡具有较高的图形预算能力和内存。有些显卡不支持“反锯齿”，如不支持，则设置不可用。你的显卡够好，建议勾上

Phong着色：模型更加平滑的着色，尤其时曲面。建议勾上

隐藏面剔除：保护模型中隐藏零件的渲染。“隐藏面剔除”可以提高性能，尤其在处理大型、复杂的模型时。

优化图形模型：优化并加快模型的显示。尤其是视图中的大型模型。可更好的利用显卡的运算能力和内存，并可显著提供性能。但选项需要更多的内存。

你的显卡够好，建议勾选“反锯齿”选项，注意：勾选“反锯齿”选项只对新视图有效，请清空视图，重新导入新视图。

谢谢大佬给出答案。

tangduck 发表于 2021-7-2 08:37
谢谢大佬给出答案。

测试过了吗，显示效果有没有提升？期待你的测试回复，回复可以帮到其他人。

Superman 发表于 2021-7-2 09:48
测试过了吗，显示效果有没有提升？期待你的测试回复，回复可以帮到其他人。 ...

换了显卡后老是死机，今天才解决
然后根据版主的方法进行了设置
19版本好像没什么改变（或者是之前显卡的问题）
现在装了20版本，效果很明显。
那么问题又来了
在工程图下，如何提高显示效果呢

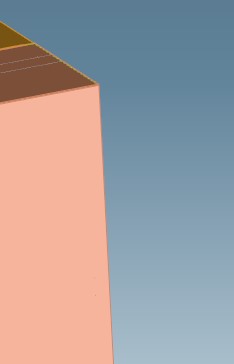

1.改善后没有锯齿的模型

改善后没有锯齿的模型

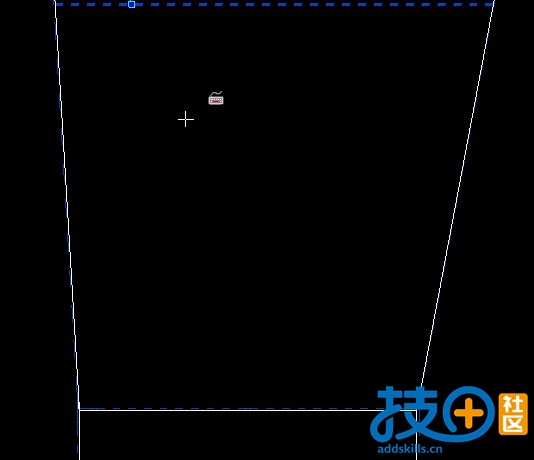

2.工程图线条不是很理想，如何改善

工程图如何改善

tangduck 发表于 2021-7-4 22:26
1.改善后没有锯齿的模型

我的核显出2D图比你的这个显示的都要强一些。

跟以下几个因素相关：
1.显卡驱动是否单独安装了，而不是用的通用显卡驱动；
2.有的显卡设置里有锯齿显示的选项；
3.是否是外部导入stp/igs档，这类档案本身的几何精度就不高，一般为10^(-2)，而OSD的精度最高可达10^(-6)；
4.OSD为了视图的更新快慢有多种显示方式，视图轮廓：单一零件、小型装配、中型装配、大型装配、照片级逼真、仅着色等。计算模式也有多种。不同显示效果有细微的差异，但影响不大，主要对隐藏线，相切线等有影响。

重点关注前3项目。另外如安装了Autocad可以对比看一下效果。

Superman 发表于 2021-7-5 17:39
我的核显出2D图比你的这个显示的都要强一些。

跟以下几个因素相关：

也是很苦恼啊，比单位里的垃圾显卡都差劲。。

tangduck 发表于 2021-7-5 18:01
也是很苦恼啊，比单位里的垃圾显卡都差劲。。

按照上面说的几点去排查一下，尤其是驱动和显卡设置里面看看。
