保存bdl 打开无法更新

新用户 2022-10-28 13:21:33 发表于 工程图 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 20 8503
Superman实名认证 问题互助团队 赏金猎人 发表于 2022-10-28 17:22:12
新用户 发表于 2022-10-28 17:17
那正确的顺序应该怎么打开

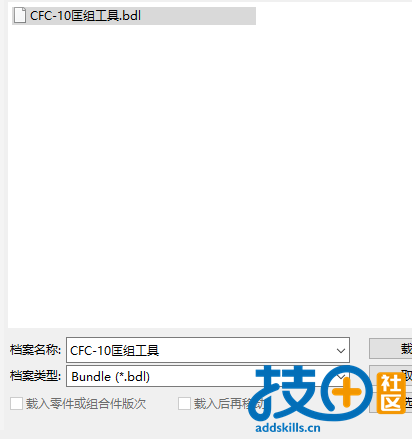

只打开.bdl就可以,会自动加载3D档和2D工程图。
新用户 发表于 2022-10-28 17:47:01
Superman 发表于 2022-10-28 17:22
只打开.bdl就可以,会自动加载3D档和2D工程图。

那我一个总装配 保存pkg.  保存多个bdl工程图。那么我更改总装配  怎么来更新bdl呢
Superman实名认证 问题互助团队 赏金猎人 发表于 2022-10-28 18:09:48
新用户 发表于 2022-10-28 17:47
那我一个总装配 保存pkg.  保存多个bdl工程图。那么我更改总装配  怎么来更新bdl呢 ...

保存一个bdl就可以,一个bdl包括总装配3D档和所有对应的2D工程图。

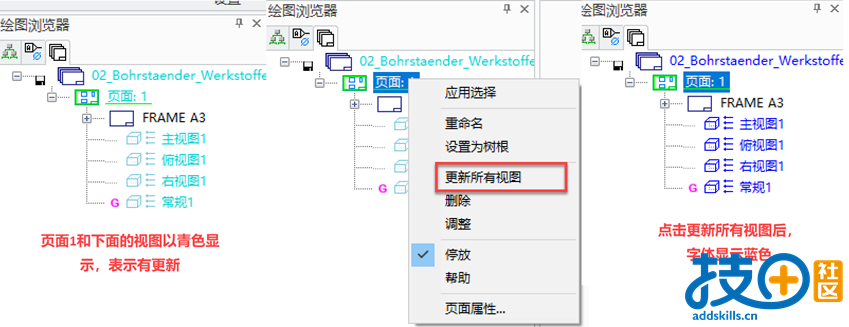

当你打开bdl档时,会自动加载总装配3D档和2D档,当你需要修改总装配时,在3D环境(Modeling)中,修改总装配3D档,切换到2D工程图时,2D工程图会有更新提醒(字体显示青色),只需点击更新,就自动更新了2D视图,如下图所示 视图更新.png


新用户 发表于 2022-10-28 18:18:20
Superman 发表于 2022-10-28 18:09
保存一个bdl就可以,一个bdl包括总装配3D档和所有对应的2D工程图。

当你打开bdl档时,会自动加载总装配3 ...

几十个图页在一个bdl里面。数量越多2d界面越卡。甚至有可能闪退
Superman实名认证 问题互助团队 赏金猎人 发表于 2022-10-31 09:48:38
新用户 发表于 2022-10-28 18:18
几十个图页在一个bdl里面。数量越多2d界面越卡。甚至有可能闪退

设置手动更新,不要自动更新,另外你的电脑配置怎么样,尤其是电脑内存,如果内存不够,全部一起更新,可能就有点卡
新用户 发表于 2022-10-31 09:55:37
Superman 发表于 2022-10-31 09:48
设置手动更新,不要自动更新,另外你的电脑配置怎么样,尤其是电脑内存,如果内存不够,全部一起更新,可 ...

i510400fcpu      16g运存    P620显卡.   Win10家庭版    不把所有图出来一个bdl内。不卡
Superman实名认证 问题互助团队 赏金猎人 发表于 2022-10-31 10:02:07
新用户 发表于 2022-10-31 09:55
i510400fcpu      16g运存    P620显卡.   Win10家庭版    不把所有图出来一个bdl内。不卡 ...

电脑配置还可以。是手动更新还是自动更新?
新用户 发表于 2022-10-31 10:43:18
Superman 发表于 2022-10-31 10:02
电脑配置还可以。是手动更新还是自动更新?

手动更新  不卡。   要像你说的保存一个bdl.  几十个组件。放一个里面 肯定卡了
弓木实名认证 问题互助团队 发表于 2022-11-7 12:37:19

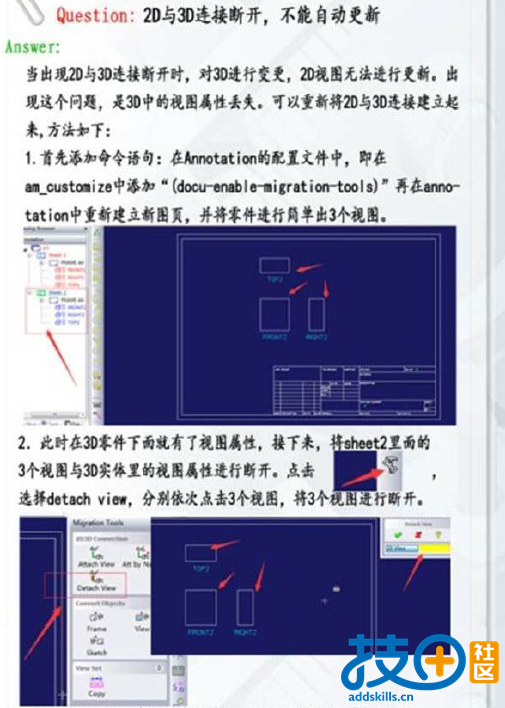

直接打开BDL格式、就包括了3D和2D;如果是红色的不能更新,就是3D和2D之间的关系断了。

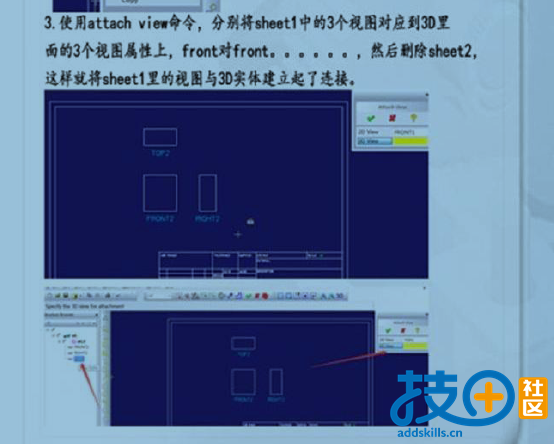

可以追加3D和2D的关联,这样就可以更新了。
弓木实名认证 问题互助团队 发表于 2022-11-7 12:51:19
我所了解的,大致在附件的图片上了,你自己看下。
如果3D下面什么都没有,也可以3D添加图面,带有关系的3D再和2D图面建立关系;
实在没有办法时候我是怎么做的,希望对你有帮助。
