新用户 2022-10-28 13:21:33 发表于 工程图 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 20 2417

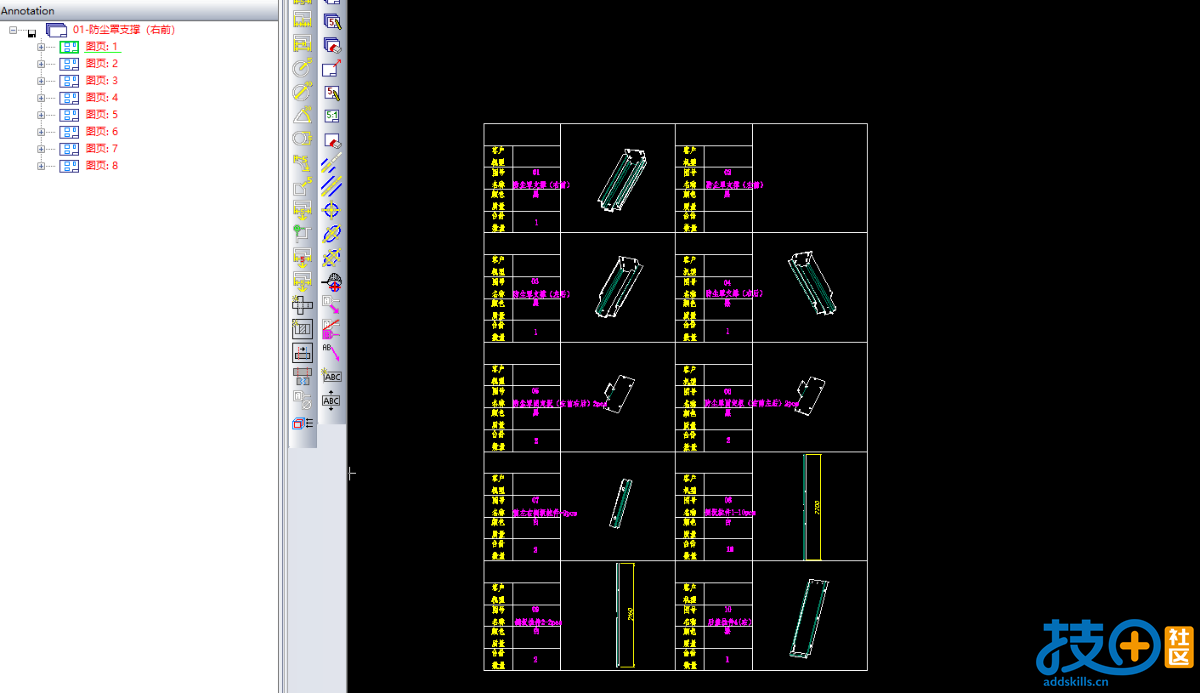

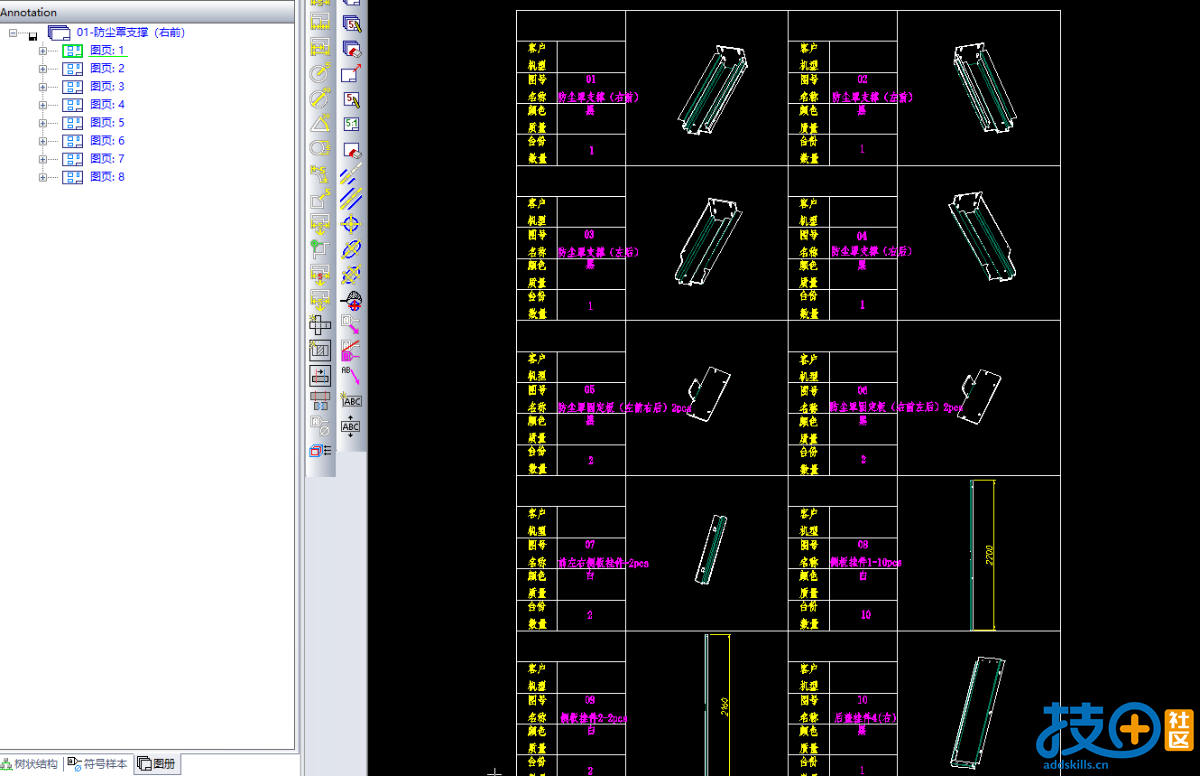

总装配 格式pkg.   制作老鼠图保存格式为bdl .  保存前所有图都可以更新。保存后重新打开pkg 载入刚才保存的bdl.  全部红色名字,无法更新。保存操作顺序:1.bdl  2.所有物件 3.保存

我知道答案 回答被采纳将会获得1 贡献 + 10 金币 已有20人回答
回复

使用道具 举报

已有(20)人评论

跳转到指定楼层
Superman实名认证 问题互助团队 赏金猎人 发表于 2022-10-28 15:06:48
在Molding环境下,看一下3D图下面有没有2D绘图符号?
回复

使用道具 举报

新用户 发表于 2022-10-28 15:38:51
符号在哪个位置
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2022-10-28 16:37:27

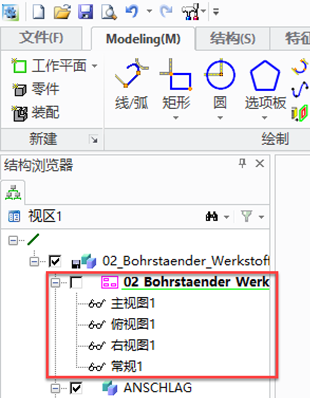

在3D建模Modeling下,如下图所示
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2022-10-28 16:42:07
直接打开.bdl看看有没有问题?.bdl档已包括2D工程图和3D零件/装配图。
不要先打开pkg,然后接着打开.bdl,这样相当于打开两次pkg档了。
回复

使用道具 举报

新用户 发表于 2022-10-28 16:45:25
直接打开bdl没问题
回复

使用道具 举报

新用户 发表于 2022-10-28 16:48:17

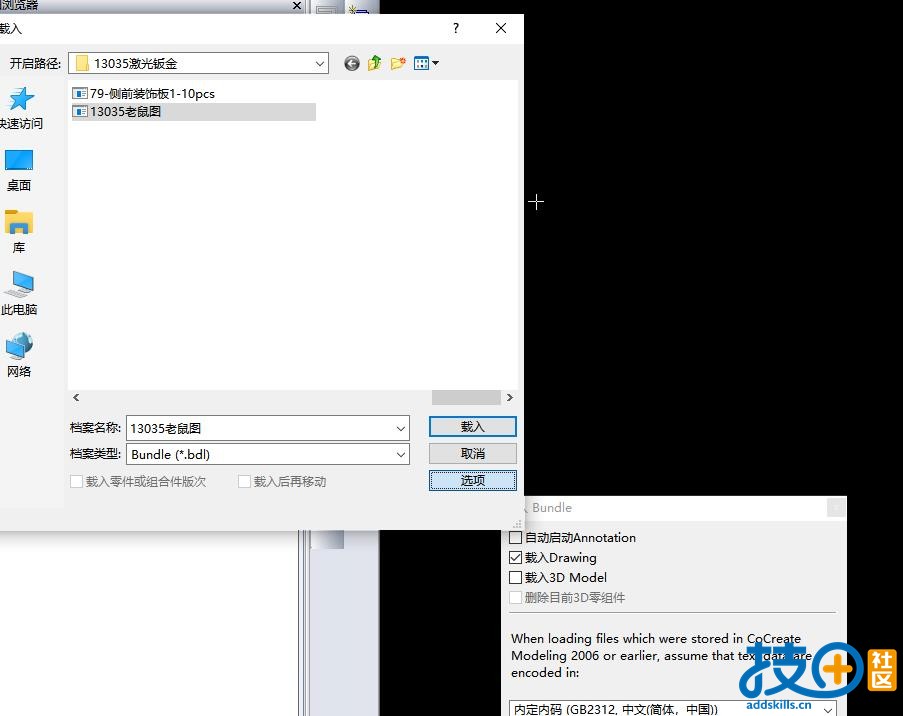

打开pkg后   加载bdl 时勾选了不加载3d。只加载工程图
回复

使用道具 举报

新用户 发表于 2022-10-28 16:53:44
加载bdl时勾选了不加载3d
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2022-10-28 17:08:21
新用户 发表于 2022-10-28 16:45
直接打开bdl没问题

直接打开bdl图档,bdl档已经包括了2D档和3D档。
你帖子里说的打开方式错误的,不需要先打开PKG,再打开bdl,相当于打开两次pkg3D档了。
回复

使用道具 举报

新用户 发表于 2022-10-28 17:17:44
Superman 发表于 2022-10-28 17:08
直接打开bdl图档,bdl档已经包括了2D档和3D档。
你帖子里说的打开方式错误的,不需要先打开PKG,再打开bd ...

那正确的顺序应该怎么打开
回复

使用道具 举报
