原图有约束的草图的怎么画？

倪1833 发表于 2021-3-22 13:41
不可以，那个距离不是80，是60,原图标的不太清楚。
"OSD这类无参数建模思路：也可以先绘制两个相切圆弧， ...

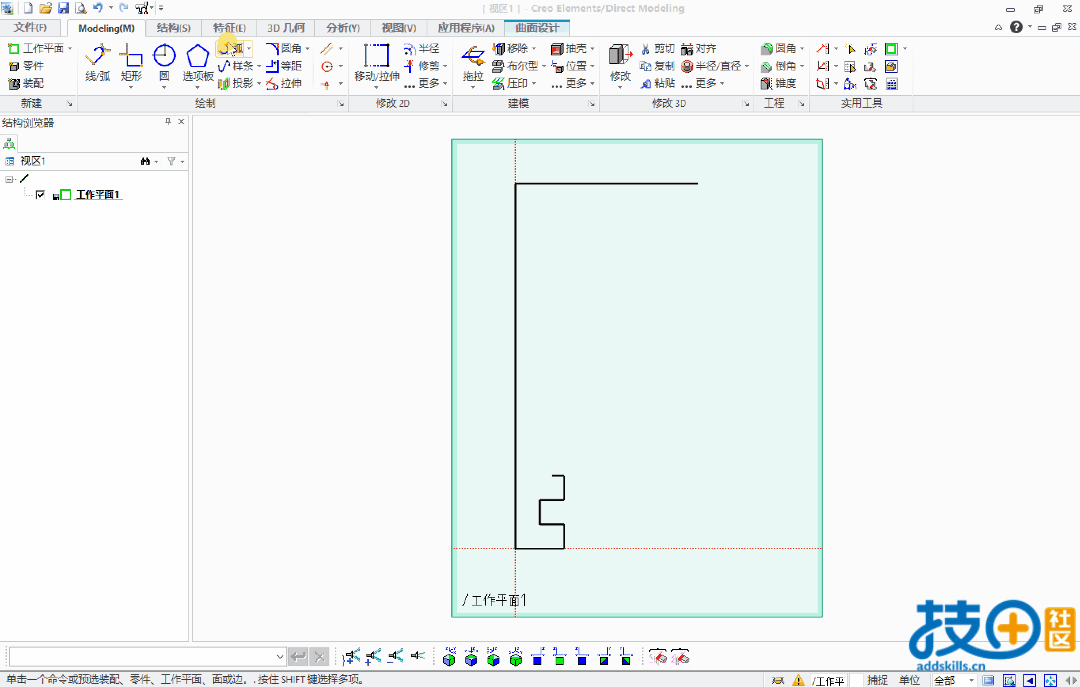

OSD草绘有时可以先画大概，后续在3D里面可以修改，比如：可以经过确保两端点，距离两端60，上部分圆弧半径R80，两个圆弧相切，下部分的圆弧半径暂时无法保证是R60，可以在3D里面修改。如下图：

当然，不一定所有的都可以在3D里面修改，少部分也会失败的，对于有些暂时无法草绘的，通过3D修改也是可以的。参数化和非参数的建模思路有差异，非参数建模不用一开始就想好步骤，可以随时调整。

Superman 发表于 2021-3-24 09:22
OSD草绘有时可以先画大概，后续在3D里面可以修改，比如：可以经过确保两端点，距离两端60，上部分圆弧半 ...

谢谢，学到了一招。
以前不知道可以选固定点，都用了十好几年软件了，哈哈

倪1833 发表于 2021-3-24 09:28
谢谢，学到了一招。
以前不知道可以选固定点，都用了十好几年软件了，哈哈 ...

草绘时两圆弧相切，捕捉到相切后，可以按L键，锁定相切约束关系。当锁定关系后，不管怎么移动鼠标，都是相切的。其他约束都可以通过L键锁定。

Superman 发表于 2021-3-24 09:22
OSD草绘有时可以先画大概，后续在3D里面可以修改，比如：可以经过确保两端点，距离两端60，上部分圆弧半径 ...

这样改完切线位置是不是不在60那条线上了？

倪1833 发表于 2021-3-24 09:55
这样改完切线位置是不是不在60那条线上了？

测试过，两圆弧半径分别R80和R60，并且相切。但切线位置会有微调，不在60位置上，60左右。

Superman 发表于 2021-3-24 10:01
测试过，两圆弧半径分别R80和R60，并且相切。但切线位置会有微调，不在60位置上，60左右。 ...

是的，我测试也是切线位置跑了。
利用3d辅助较精确，但太复杂了。
应该也不是所有问题借助3d都能解决。
10楼的问题好像就不太好解。

倪1833 发表于 2021-3-24 10:11
是的，我测试也是切线位置跑了。
利用3d辅助较精确，但太复杂了。
应该也不是所有问题借助3d都能解决。

草绘能绘制准确的，先草绘准确。OSD的草绘类似AutoCAD。

3D修改如不涉及太复杂的曲面，基本都可以修改的，实在不行，可以把面删除了，重新建面。另外，如果是外部导入的数据档，涉及到面的质量和精度，也会增加修改难度。

10楼的问题，图片不清晰，是不是缺少尺寸或尺寸没显示（比如在Pro/E中，两条线长度相等，那么有约束关系的那条就不标注尺寸，只是有一个约束关系），另发一个帖子讨论看看。
