原图有约束的草图的怎么画？

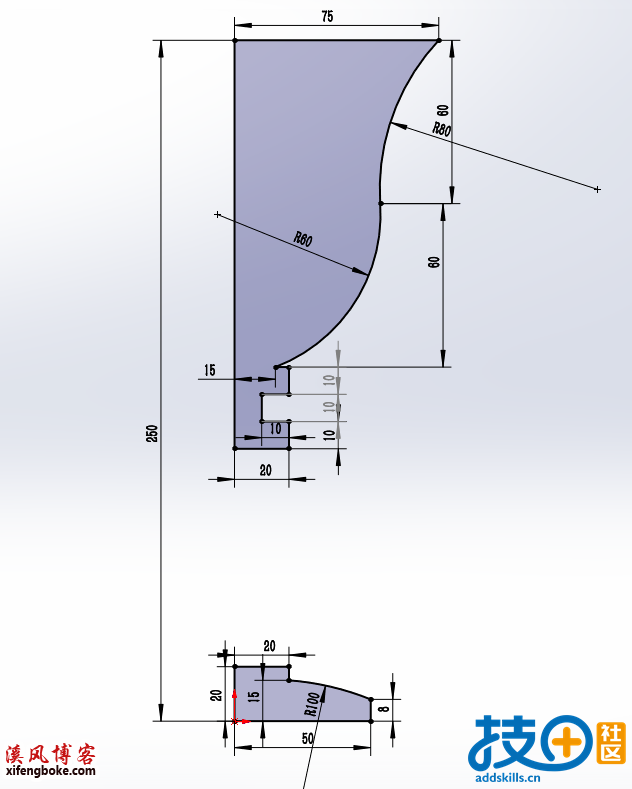

在练习中遇到草图，在SW中有约束，可以画出来，在cocreate中可以画出来么？有什么好办法？如下图

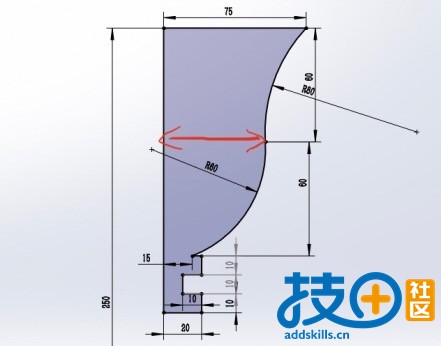

两个圆弧的交点横向尺寸是否缺失？CoCreate的草绘类似AutoCAD，尺寸齐全了就可以画出来

Superman 发表于 2021-3-20 08:32
两个圆弧的交点横向尺寸是否缺失？CoCreate的草绘类似AutoCAD，尺寸齐全了就可以画出来

没有，那是不是就画不出来了？

倪1833 发表于 2021-3-21 10:10
没有，那是不是就画不出来了？

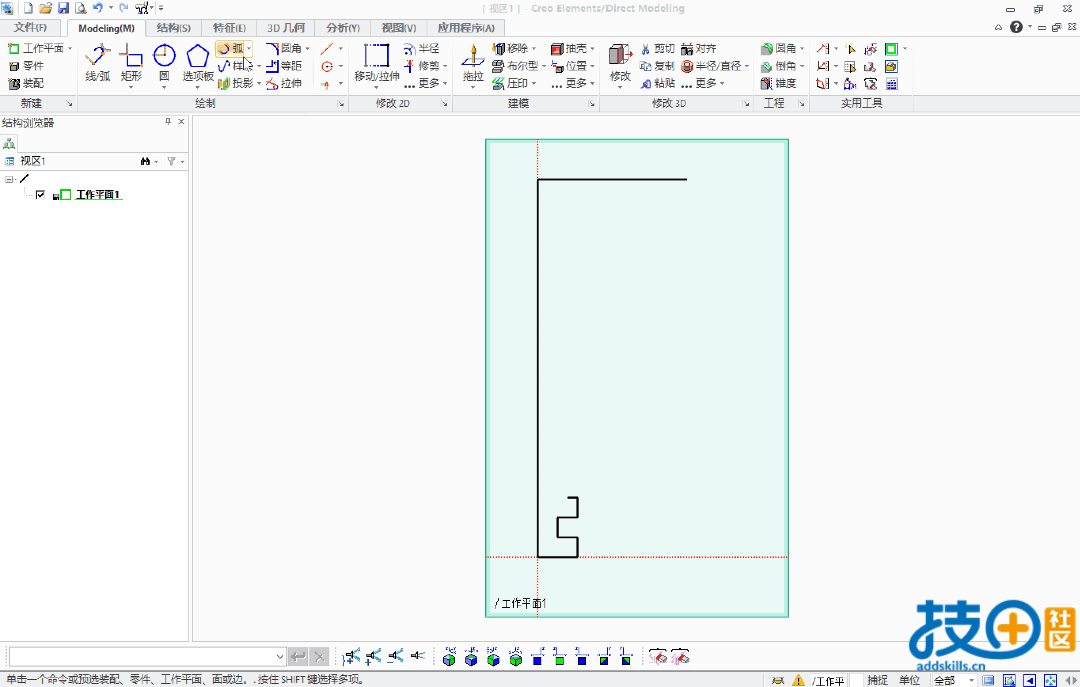

也可以画，只是有很多种可能。比如横向距离为51，绘制过程如下：

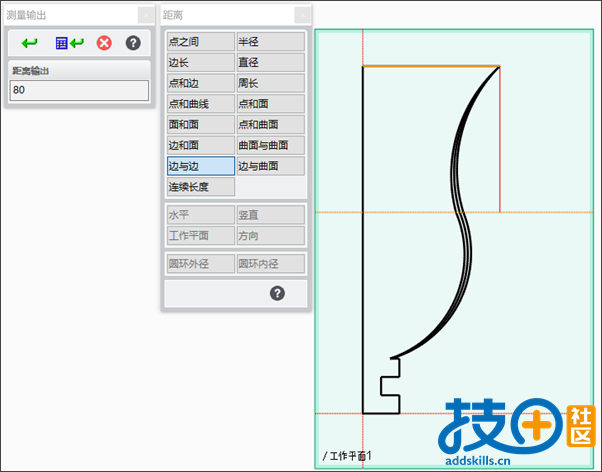

横向距离也可以设置为其他值，如下图，横向距离分别为51，53，55，上面三条圆弧半径都是R80，下面三条圆弧半径都是R60，交点距离上下边都是80。

Superman 发表于 2021-3-21 18:13
也可以画，只是有很多种可能。比如横向距离为51，绘制过程如下：

横向距离也可以设置为其他值，如下图， ...

两个弧应该是相切的，所以从约束角度讲，形状应该是确定的。因为有圆弧相切，横向距离也是唯一的。
这种情况是不是cocreate的盲点，确实无法做出来？

倪1833 发表于 2021-3-22 09:31
两个弧应该是相切的，所以从约束角度讲，形状应该是确定的。因为有圆弧相切，横向距离也是唯一的。
这种 ...

如果两个圆弧是相切的，这个位置是确定，在OSD里面想直接草绘出来确实有点难度（相切可以满足，但横向距离不确定，可能其中一个圆弧的半径要调整）
从这个例子种，可以看出参数化软件和无参数软件里的建模思路不一样了。

SW这类参数化建模思路：绘制两个相切圆弧，约束相切关系，锁定约束后，没有约束的可以调整变动(横向距离可变动)草。草绘确定好了，创建3D，3D结构也是有约束关系。

OSD这类无参数建模思路：也可以先绘制两个相切圆弧，横向距离只能初步确定一个位置，但无法保证两个圆弧半径同时达到R80和R60，创建3D后，可以直接在3D里面修改，3D结构没有约束关系。

Superman 发表于 2021-3-22 11:45
如果两个圆弧是相切的，这个位置是确定，在OSD里面想直接草绘出来确实有点难度（相切可以满足，但横向距离 ...

明白了，谢谢。

我先画辅助3d实体，然后用关系添加相关约束，确定两个圆弧位置。

倪1833 发表于 2021-3-22 09:31
两个弧应该是相切的，所以从约束角度讲，形状应该是确定的。因为有圆弧相切，横向距离也是唯一的。
这种 ...

另外，是否能确定，两个圆弧半径分别为R80和R60，保存相切，相切点正好在距离80的直线上？OSD里面可以容易的绘制R80和R60的相切圆弧，但相切点不在距离80的直线上。

Superman 发表于 2021-3-22 13:17
另外，是否能确定，两个圆弧半径分别为R80和R60，保存相切，相切点正好在距离80的直线上？OSD里面可以容 ...

不可以，那个距离不是80，是60,原图标的不太清楚。
"OSD这类无参数建模思路：也可以先绘制两个相切圆弧，横向距离只能初步确定一个位置，但无法保证两个圆弧半径同时达到R80和R60，创建3D后，可以直接在3D里面修改，3D结构没有约束关系。"
这种方法可能不行，我没有试出来。

通过关系约束的辅助3d文件见附件。

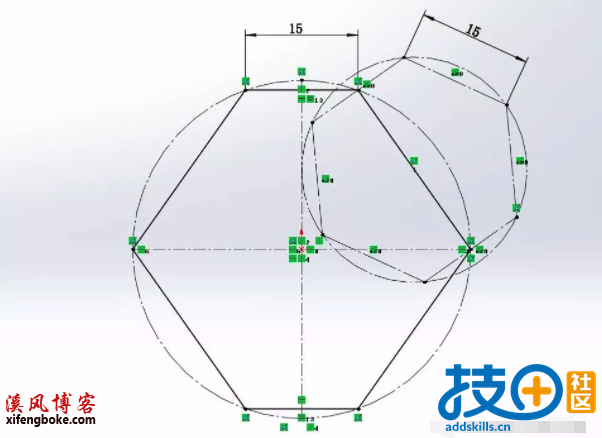

还有这个有的草图，用cocreate 怎么能画出来。
我想了好长时间，用3d辅助也没做出来。
