如何在一个图页下放置多个图框？

Superman · 发表于 2021-12-15 10:44:16

默认的是一个图框。

有一个思路可以测试：将图框创建为符号，然后将符号定义为模板。可以分别定义A0-A4，就可以在一个页面下，无限添加图框。

弓木 · 发表于 2021-12-20 10:40:25

我的方法就是定义为符号，这样使用也挺方便。

菜鸟 · 发表于 2021-12-20 10:54:16

弓木发表于 2021-12-20 10:40
我的方法就是定义为符号，这样使用也挺方便。

怎么操作的

菜鸟 · 发表于 2021-12-20 10:54:32

Superman 发表于 2021-12-15 10:44
默认的是一个图框。

有一个思路可以测试：将图框创建为符号，然后将符号定义为模板。可以分别定义A0-A4， ...

怎么操作

弓木 · 发表于 2021-12-20 11:17:47

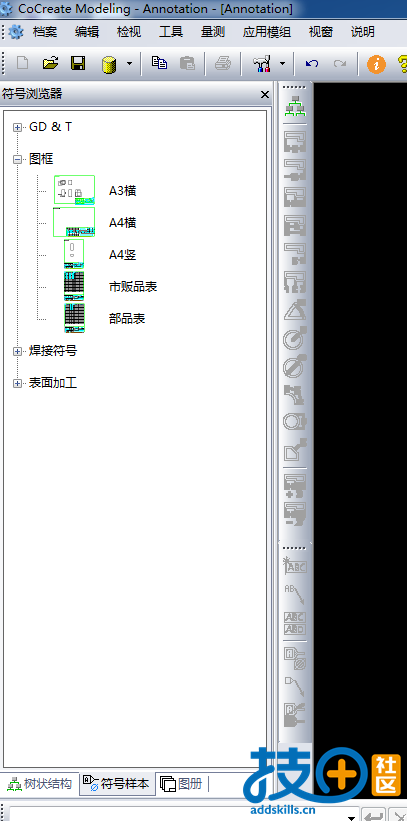

就是把你用的图框，定义为符号，使用时自己以符号的形式进行调用就行了。

弓木 · 发表于 2021-12-20 11:21:31

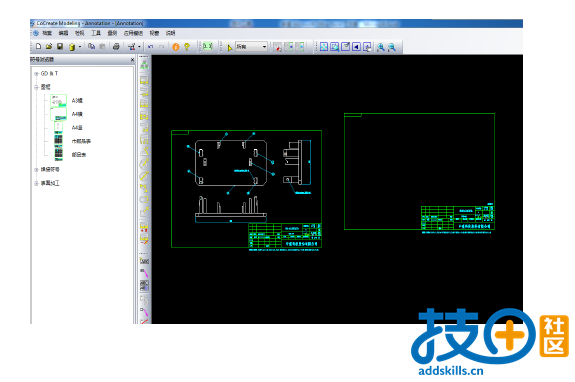

上面的图片是我自己用的图框，以BDL格式进行绘图，完事打印成PDF格式，这样一套2D图面，一个PDF文件就可以了。图纸保密性，发注都还挺方便的，参考。

弓木 · 发表于 2021-12-20 11:36:36

添加.pdf (186.01 KB, 下载次数: 31)

弓木 · 发表于 2021-12-20 11:38:11

毛秋兵 · 发表于 2022-8-8 14:31:56

还是不清楚怎么能把好几个Sheet的图档转出在一个Dwg文件内
PDF是可以的，只要设置一下打印drawing/sheet
