Creo Elements/Direct软件如何在圆管上做环绕文字？

怎么在圆管上做环绕文字-方便切管机加工

Superman已获得悬赏 1 贡献+2 金币

最佳答案

通过“包络曲面”命令可以实现环绕文字。17版也有此命令。 3D几何—3D曲线—更多—包络曲面 面：在上面写字，需要环绕的面 边：需要写的文字，框选需要写的文字 表面点：选择环绕表面上的点，文字从表面的这个点开 ...

• Superman
• 发表于2021-12-14
• 详细答案 >

版本是17.0

通过“包络曲面”命令可以实现环绕文字。17版也有此命令。

3D几何—3D曲线—更多—包络曲面

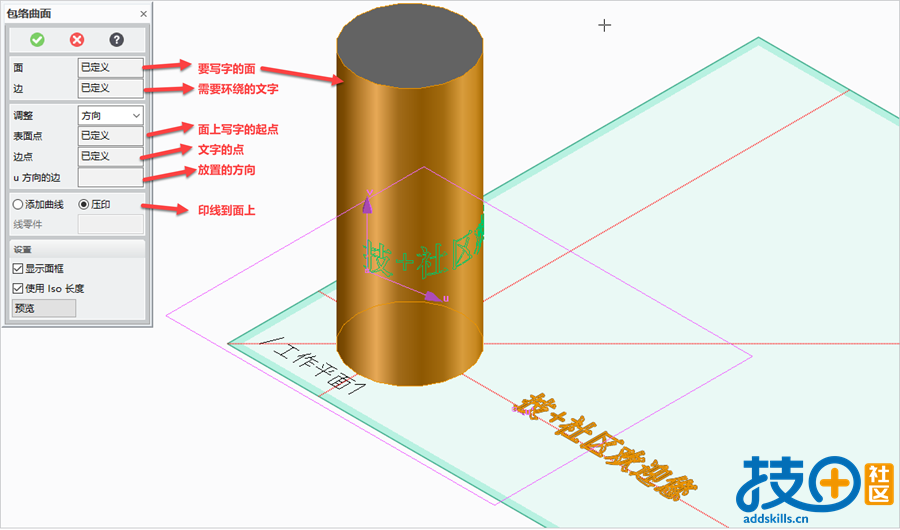

面：在上面写字，需要环绕的面
边：需要写的文字，框选需要写的文字
表面点：选择环绕表面上的点，文字从表面的这个点开始环绕
边点：选择文字的点，此点与上面的表面点重合，并开始环绕圆柱。
u方向的边：控制文字环绕的方向
添加曲线/压印：生成文字曲线，并环绕圆柱，需要指定生成后的名称/文字印线到圆柱面上。

Superman 发表于 2021-12-14 09:57
通过“包络曲面”命令可以实现环绕文字。17版也有此命令。

3D几何—3D曲线—更多—包络曲面

我试着操作一下

菜鸟 发表于 2021-12-14 11:09
我试着操作一下

能把管子镂空吗？需要切管机切出来文字 可以实现吗

Superman 发表于 2021-12-14 09:57
通过“包络曲面”命令可以实现环绕文字。17版也有此命令。

3D几何—3D曲线—更多—包络曲面

搞定.....

菜鸟 发表于 2021-12-14 11:17
能把管子镂空吗？需要切管机切出来文字 可以实现吗

可以通过下面的方法实现切除文字，实现镂空文字。

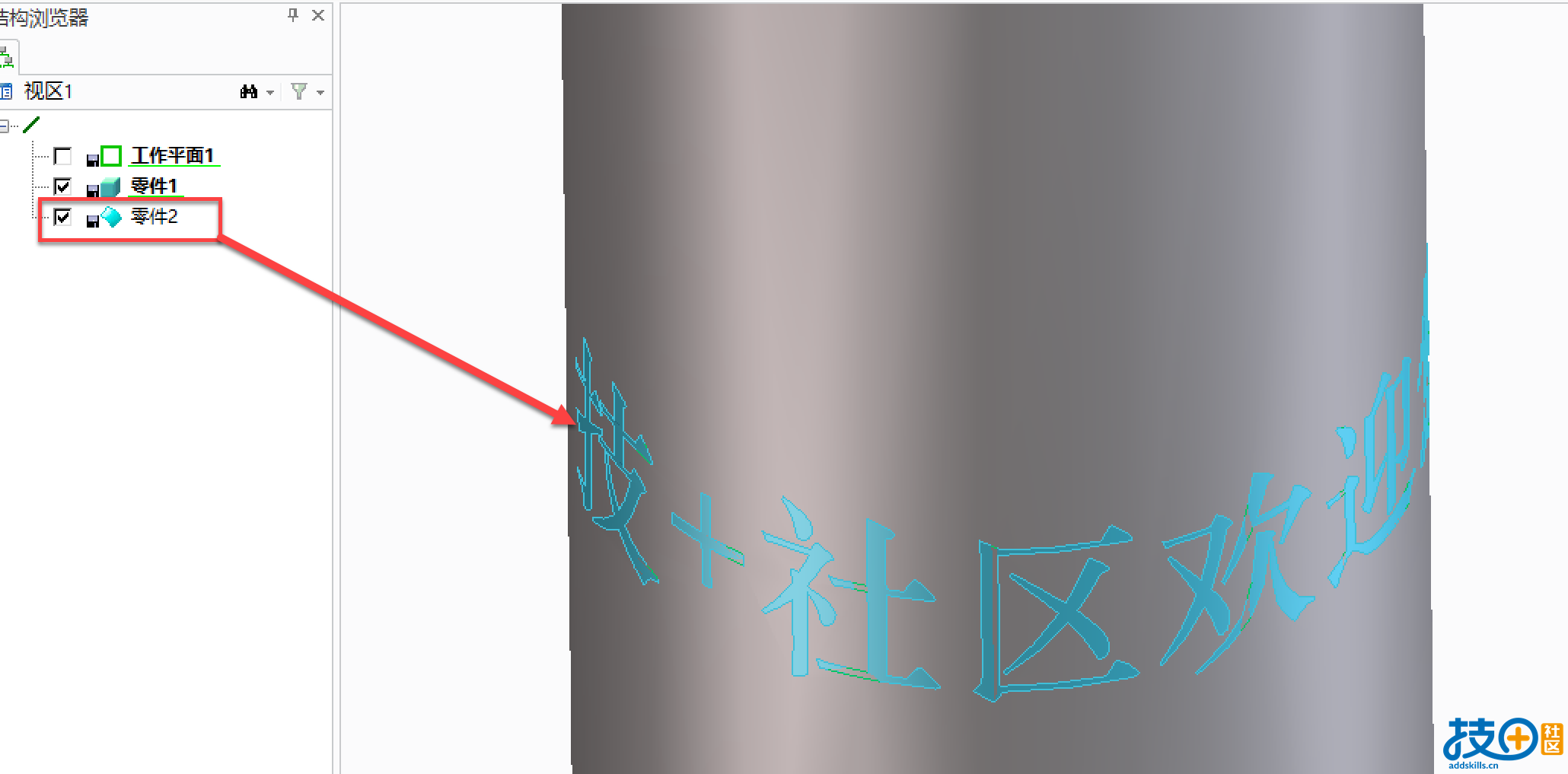

1.复制印线文字面。Modeling—修改3D—复制

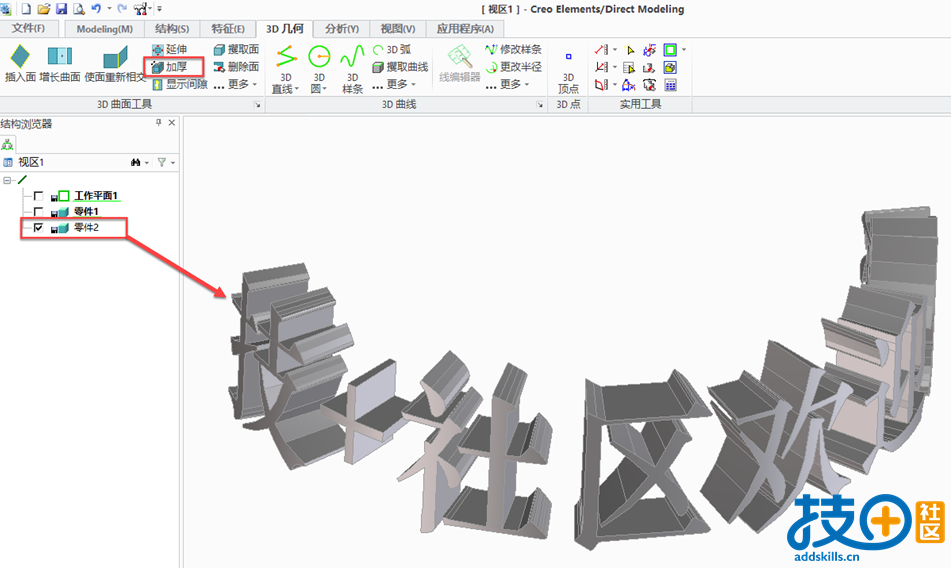

2.将复制的面加厚为文字实体，3D几何—加厚。注意加厚的尺寸和方向，要大于圆管的厚度，建议双向加厚，尺寸为两倍圆管厚度。

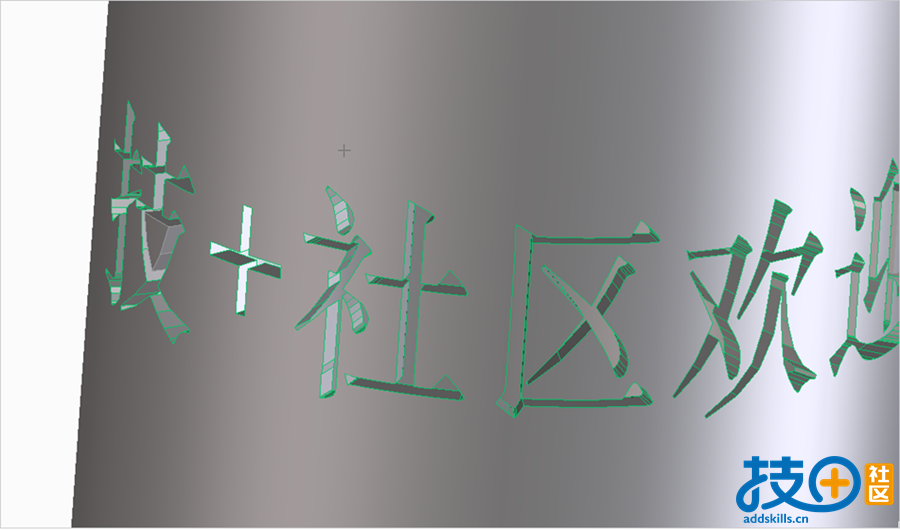

3.通过布尔运算，将圆管与文字实体进行布尔运算切除。Modeling—布尔运算切除

Superman 发表于 2021-12-14 15:52
可以通过下面的方法实现切除文字，实现镂空文字。

1.复制印线文字面。Modeling—修改3D—复制

可以了  谢谢

果然是行家一出手就知有没有,学到了
