请教一下这个边框是怎么画出来的

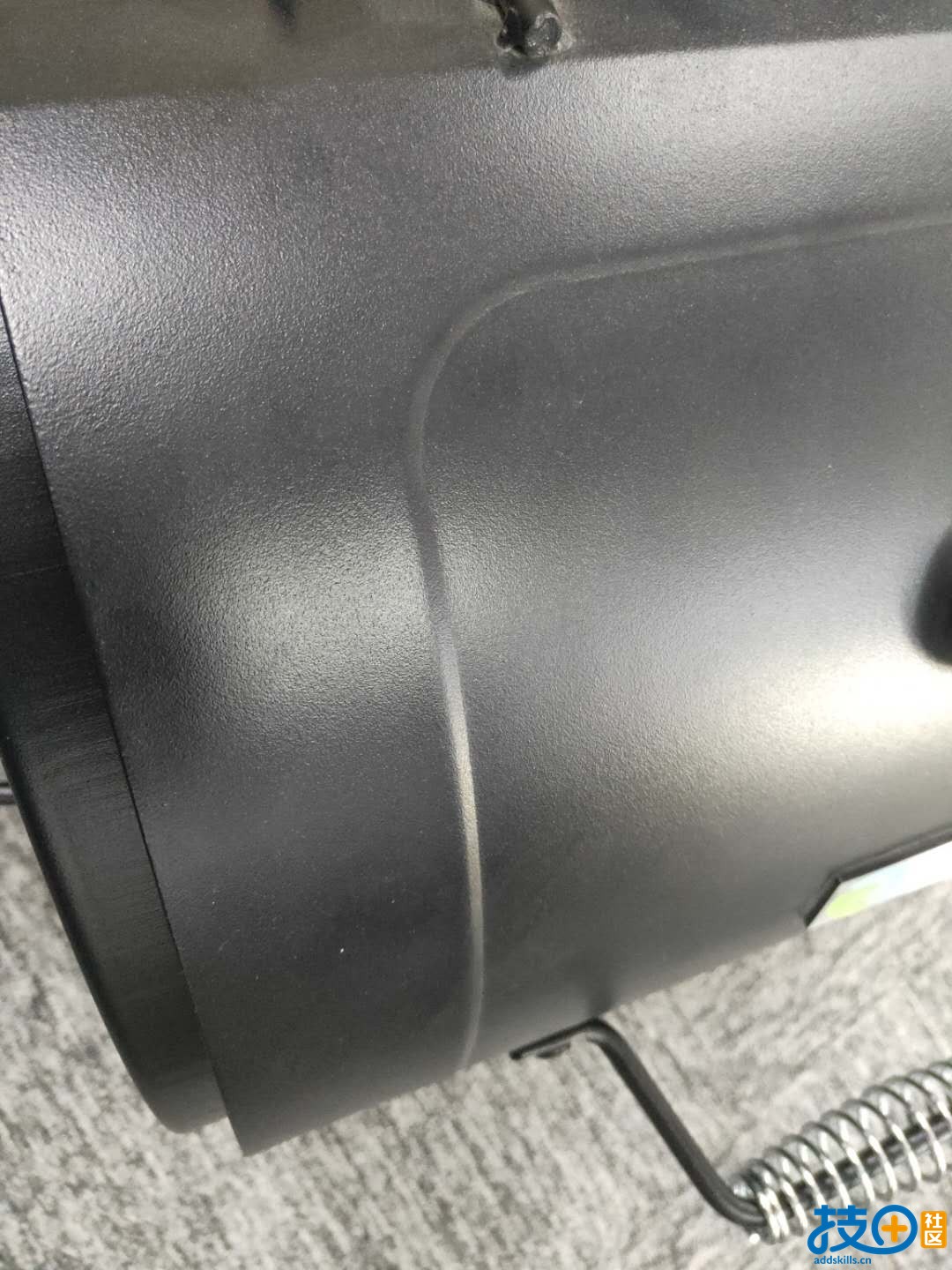

这个边框是在圆弧上面的，我们公司管这个叫加强筋，表面凸出1mm，后面内凹1mm，如何在软件中体现出来，有了解的大神教一下吗

曲面的，可以在平面钣金件状态下，先通过<冲压>命令做出这个结构，如果没有类似的冲头，可以自行添加冲头。然后再做折弯成曲面钣金。

另外通过实体的方式也可以做，通过焊接、布尔运算、偏移等组合命令做。

Superman 发表于 2020-10-9 18:38
曲面的，可以在平面钣金件状态下，先通过命令做出这个结构，如果没有类似的冲头，可以自行添加冲头。然后再 ...

如果我是在已经画好的板上面做怎么弄呢

清风 发表于 2020-10-16 13:31
如果我是在已经画好的板上面做怎么弄呢

实际的钣金工艺也都是先冲孔或做凸包，然后再折弯。软件里面也是这样的。

Superman 发表于 2020-10-16 17:28
实际的钣金工艺也都是先冲孔或做凸包，然后再折弯。软件里面也是这样的。 ...

好的，那我在试试看
