Moldex3D如何创建流道对称分析？

一模多穴应用广泛，尤其是中小型产品，CAE模流分析多模穴时，需要很长的CPU计算时间，模穴越多的产品，网格数量越多，为了减少多模穴分析的网格数量，减少模流分析时间，可以使用Moldex3D流道对称分析，只计算模型的1/2或1/4，大幅降低网格数量及分析计算时间。

流道对称分析有两种类型：

一.  Moldex3D内设计多模穴流道对称

在Moldex3D内设计多模穴流道对称(流道精灵或线流道)，可以借助自带的“流道对称”功能创建

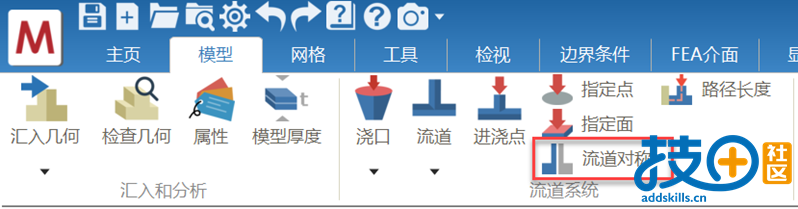

如下图所示，流道在Moldex3D软件内创建，使用“流道对称”命令，创建对称模型，有1/2型式和1/4型式

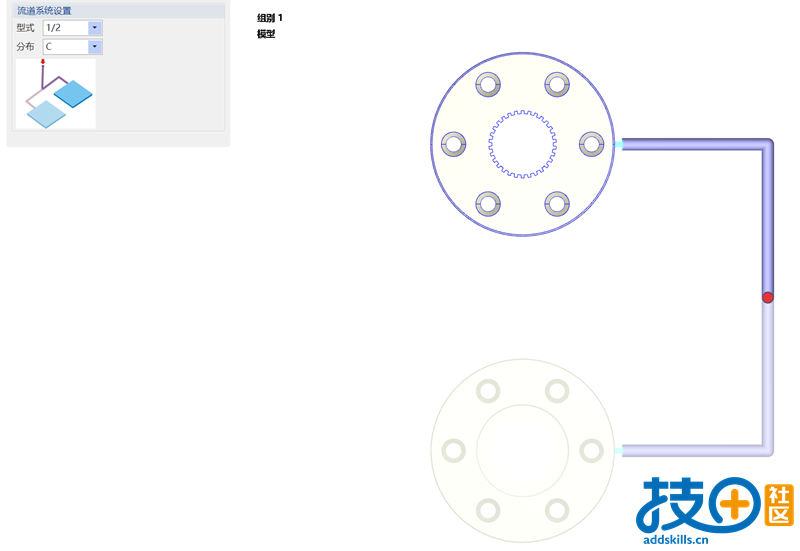

1/2型式，C分布(镜像)

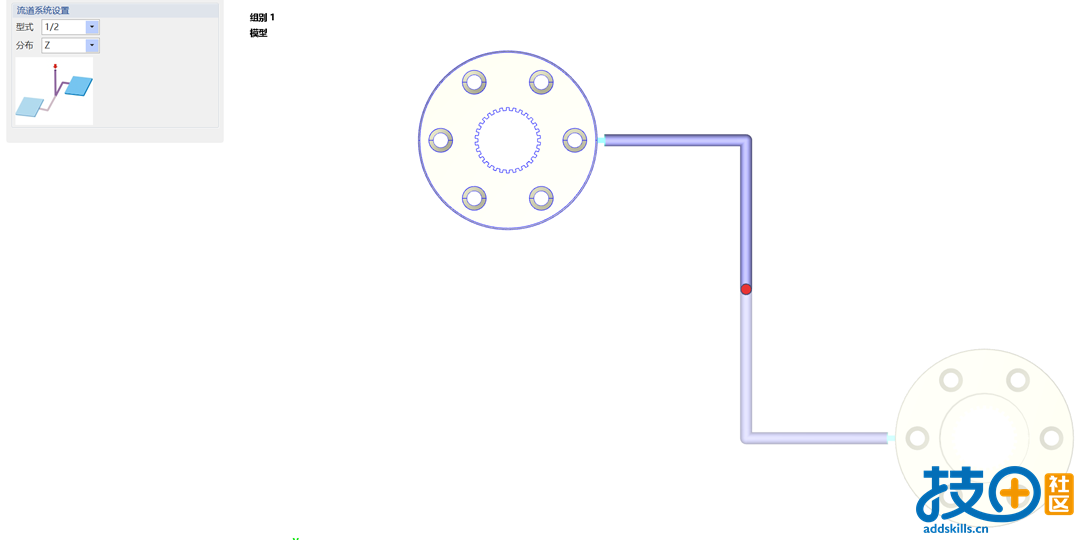

1/2型式，Z分布(旋转)

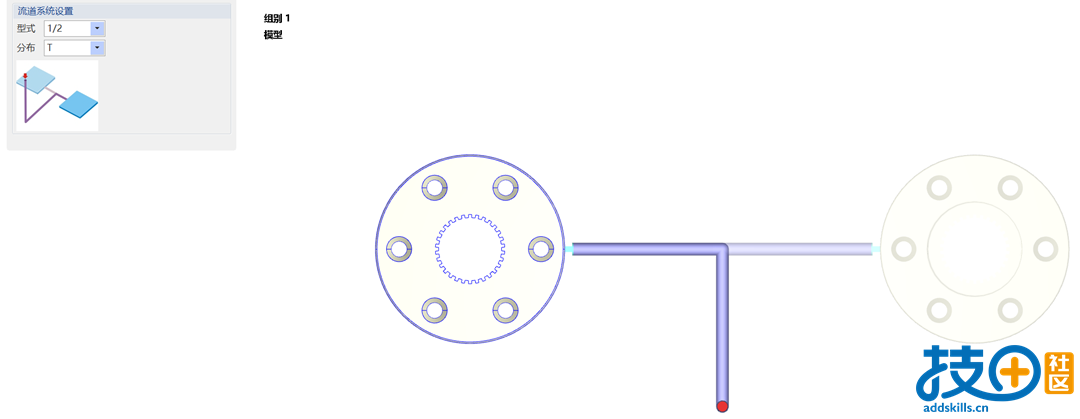

1/2型式，T分布(镜像)

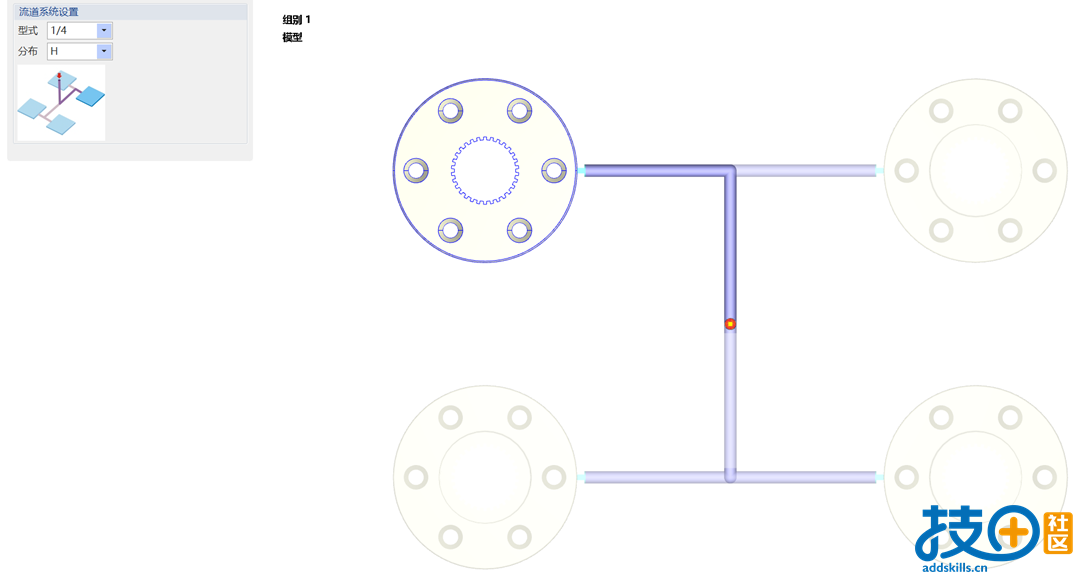

1/4型式，H分布(镜像)

1/4型式，Xa分布(旋转)

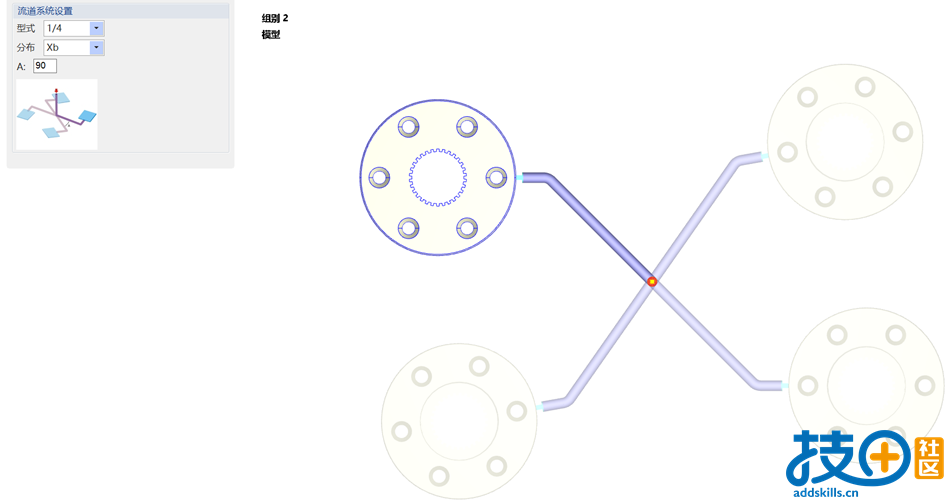

1/4型式，Xb分布(旋转+镜像)

需要注意此功能并不是适用于所有模型，没有显示的分布类型和网格错误提示都表示不支持设置。

二．3D设计软件导入的多模穴实体流道系统

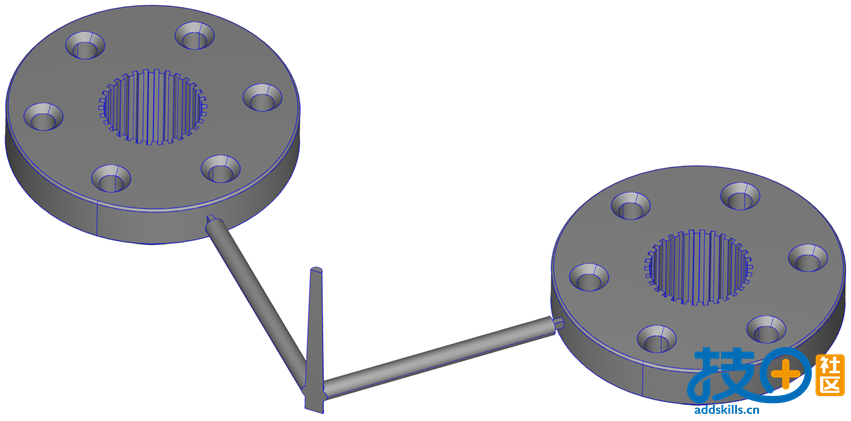

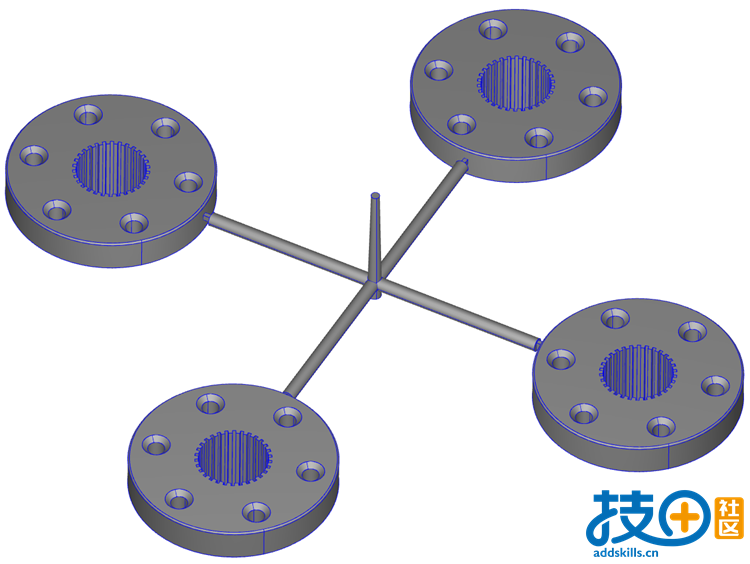

如果在CAD软件中设计好了多模穴流道系统，如下图所示，1出4产品及流道实体

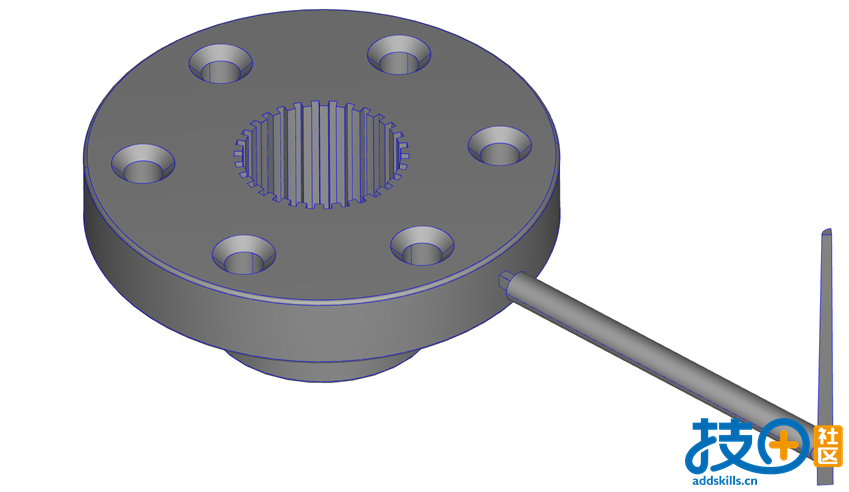

如果要做1/2流道对称分析，需要对模型进行处理，需要切除1/2部分，只保留对称的1/2即可，可以在CAD软件切除，也可以在Moldex3D用布尔运算切除，CAD软件里处理更方便一些，如下图所示，1/2模型

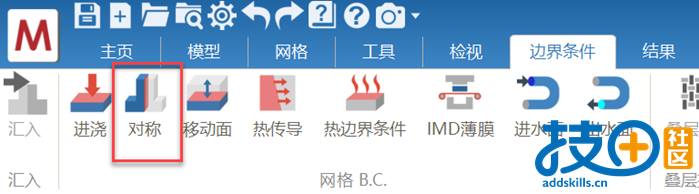

定义模型的属性，1/2流道，还是定义为冷流道，并添加进浇面，然后点击“边界条件”下的“对称”命令

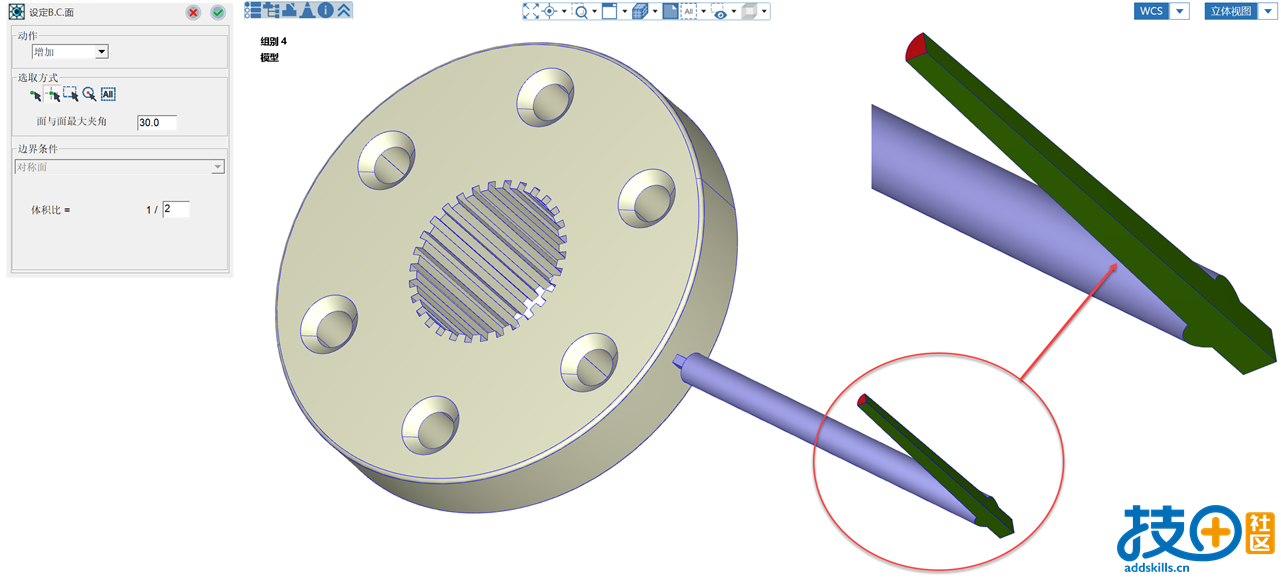

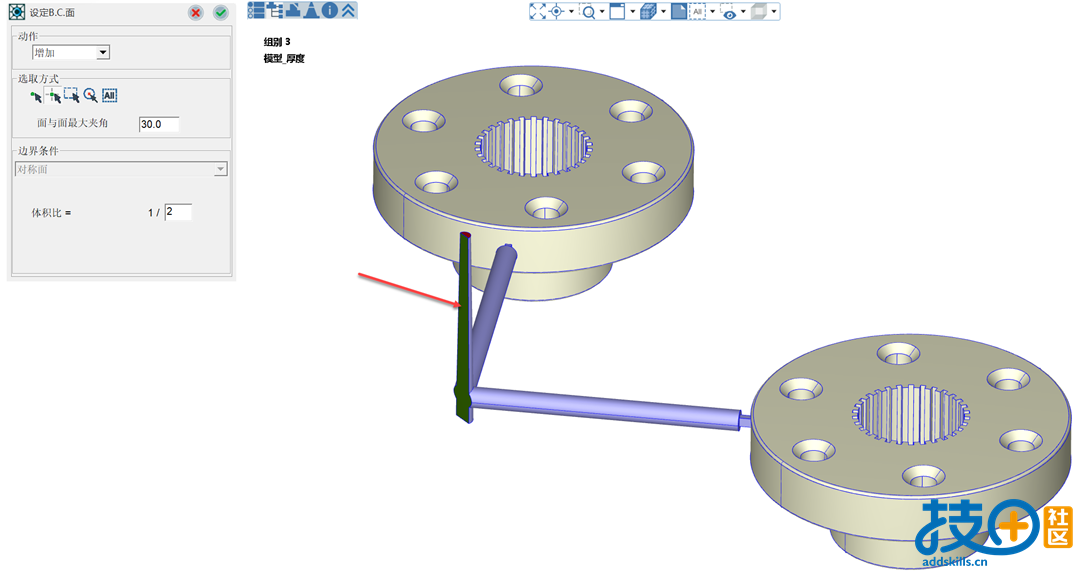

选择剖切1/2留下的面，并打勾✔，绿色面即为对称面，就定义好了

同样，如果要做1/4流道对称分析，需要对模型进行处理，需要切除1/4部分，只保留对称的1/4即可，如下图所示，1/4模型及一个模穴及1/4流道

定义模型的属性，1/4流道，还是定义为冷流道，并添加进浇面，同样点击“边界条件”下的“对称”命令，选择剖切1/4留下的面，并打勾✔，绿色的面即为对称面，就定义好了

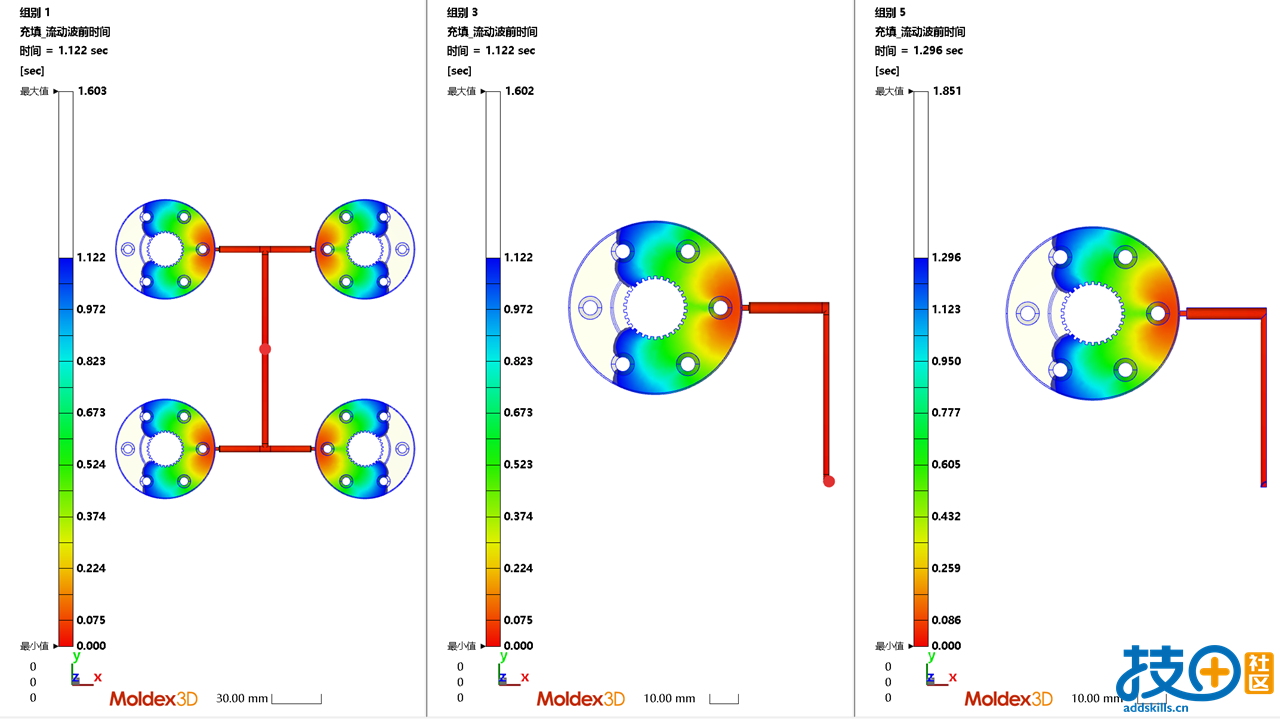

流道对称分析出来的结果跟实际基本一致，如下图所示，1出4模流分析，组别1：完整分析(流道在Moldex3D中创建)，组别3：1/4分析(流道Moldex3D创建，流道对称)，组别5：1/4实体(外部导入，使用对称)，可以看到流动分析结果基本一致

下一篇会对比介绍一下，采用流道对称分析，网格数量，分析时间，分析结果等全方面的对比。
