Moldex3D模流分析判读缝合线及包封

缝合线(熔接线)和包封(困气)是注塑产品常见的问题，介绍一下Moldex3D模流分析软件如何判读缝合线和包封缺陷问题。

一、缝合线结果判读

缝合线：有的称为熔接线或结合线，是在充填阶段两条不同流动波前相遇而形成具尖锐角度的线。将会降低最后成品的强度并导致外观瑕疵。

关于缝合线，判读结果列表会显示指出缝合线的位置/会合角/温度等结果。

1.缝合线位置

结果列表中的“缝合线”结果，可以看到结合线可能产生的位置。

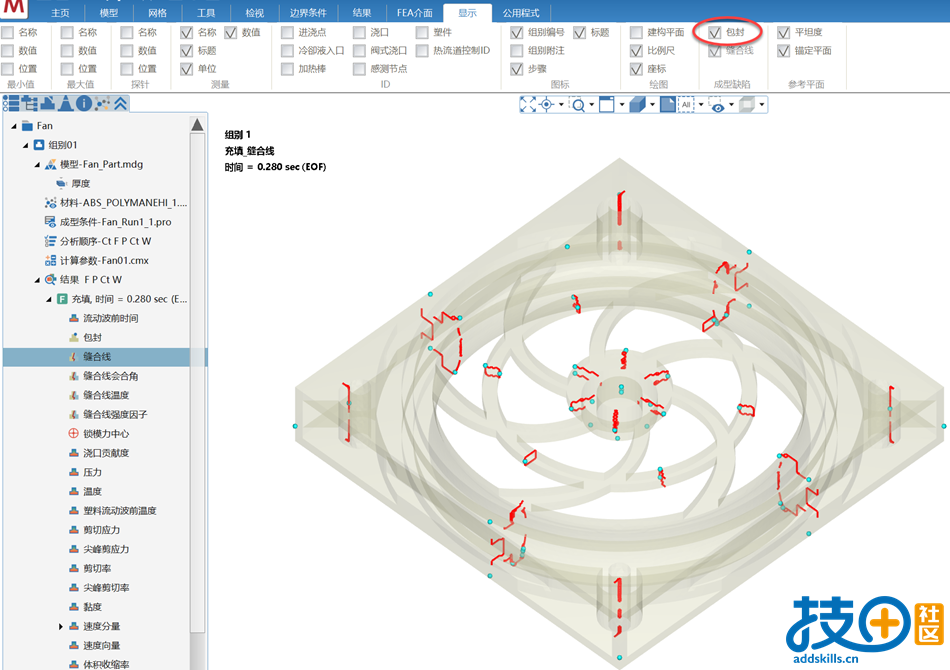

开启“显示”列表中的“包封”，可以同步显示缝合线和包封（包封）的位置，方便模具设计时加强排气设置

2.缝合线会合角

缝合线会合角越小，缝合线可见度风险越高

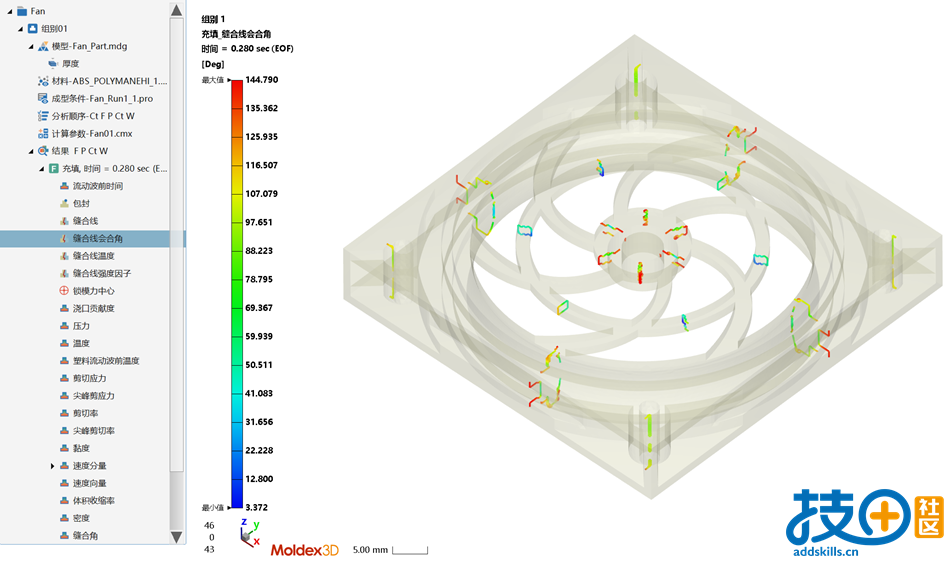

「缝合线会合角」是两条流动波前之间的相遇角度，范围从0 到145 度，在两条流动波前之间。若缝合线角度为180 度，则可以将两条流动波前合而为一。若缝合线角度为0 度，则两条流动波前会在正面碰撞。一般而言，相符角度越小，塑件强度越弱，且在塑件顶出后，其缝合线会越明显。

缝合线角度大于135°，风险小。

3.缝合线温度

缝合线温度越低，缝合线可见度风险越高

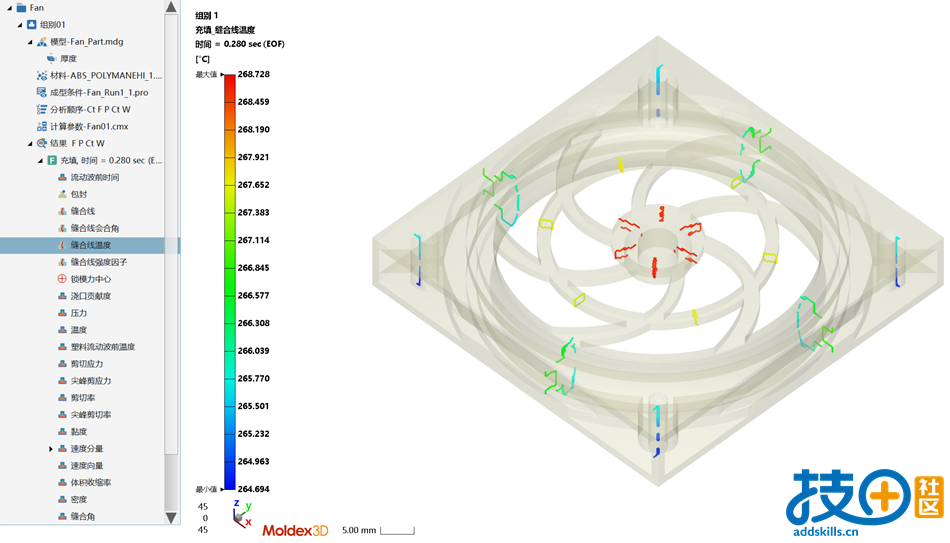

缝合线温度结果显示了两个流动波前相遇形成缝合线时的温度，参考熔胶的注射温度和固化温度，以及两股熔胶的波前温度差，来判读缝合线温度。如果缝合线温度小于熔胶固化温度，缝合线提前凝固，不利于熔胶的融合，缝合线风险大。如果缝合线温度＞熔胶温度-20℃，缝合线风险小。

有些缝合线因为结构原因（如孔）是不可避免的，一般重点关注强度要求和外观要求的区域

判读缝合线强度，一般参考缝合线会合角和缝合线温度两个结果一起来判读

二、包封(困气)

包封也称困气/包气

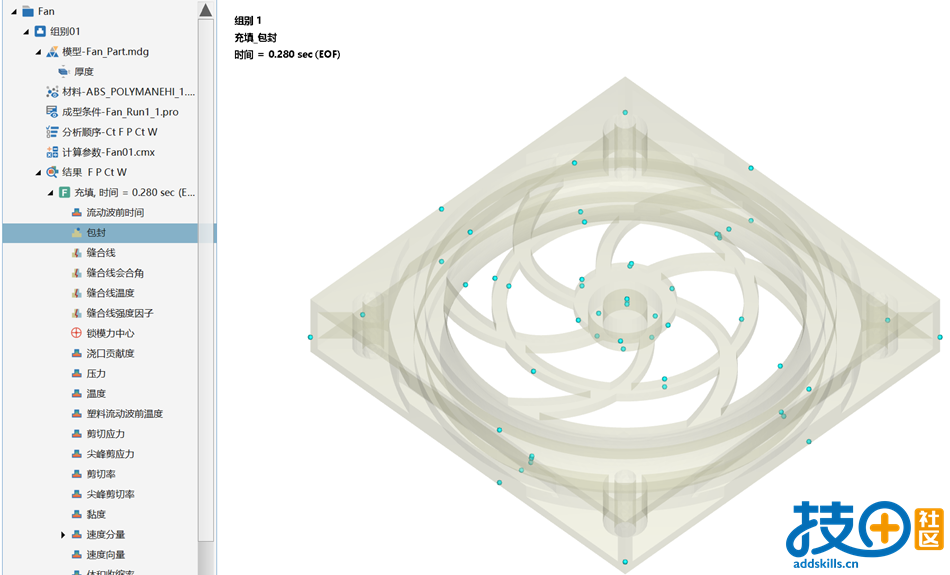

包封结果显示已发生包封的可能位置。包封是因流动波前聚合所包覆形成的小气泡。可能在模穴内的多个位置发生。您可以断定会在所有方向的流动波前位置发生包封。

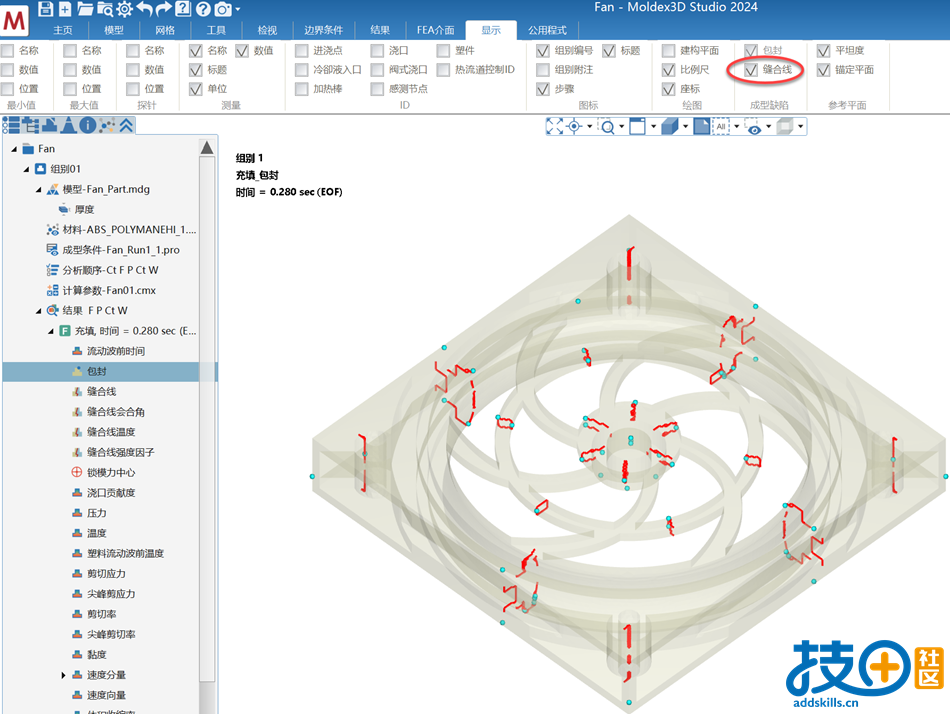

勾选【结果】标签里的缝合线，可以同步重叠显示包封和缝合线

通过包封位置，模具设计时注意包封位置处的排气设置。

以上图这个为例，通过模流分析结果判读缝合线和包封

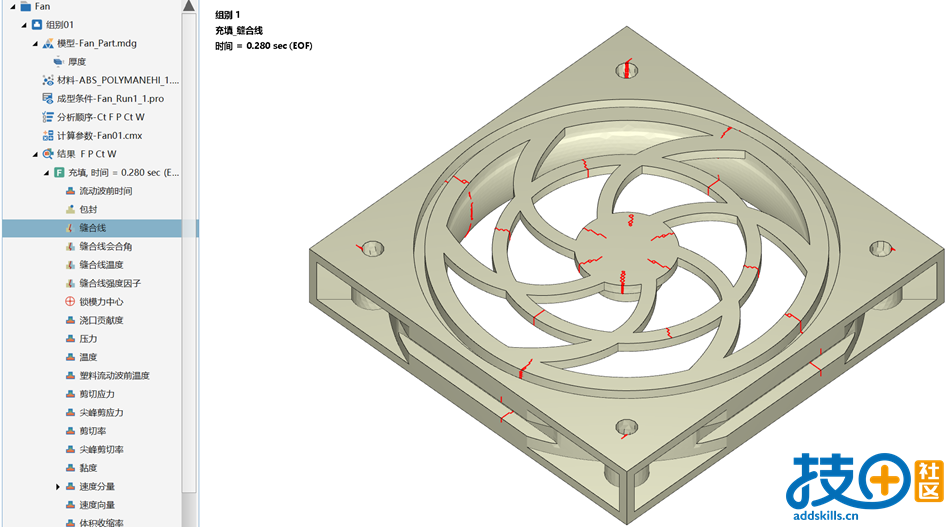

1） 首先，通过流动动画可以观察熔胶的汇合情况，通过【缝合线】结果，了解缝合线的位置

2） 重点关注中间的筋条缝合线，此处熔胶最后充填，而且肉厚比较薄，更容易冷料，结构强度相对来说也比较弱。

3） 找到重点关注缝合线，看其缝合线会合角和缝合线温度，可以通过色杆图大概判读或通过探针准确测量缝合线会合角度和温度

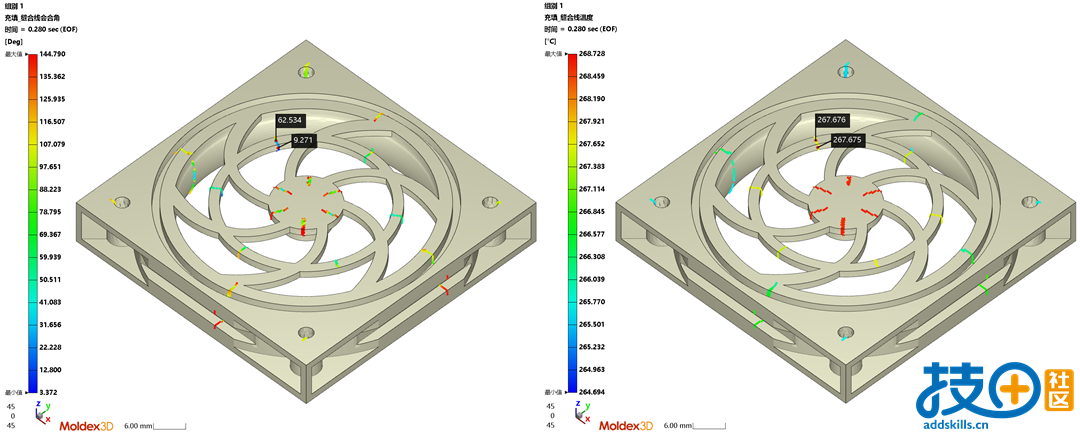

如图所示，这个缝合线会合角62°左右，有些位置在9°左右，缝合线温度267℃

此处缝合线会合角偏低，塑胶为ABS不加玻纤，注射时熔胶温度为260℃，固化温度为128℃，缝合线温度高于熔胶温度，考虑到熔胶不含玻纤，缝合线的影响：缝合线温度>缝合线角度>压力，因此，可以初步判断，此处缝合线风险值较低，但后续试模时可以重点关注。

4） 叠加困气结果，注意在流动末端增加排气。

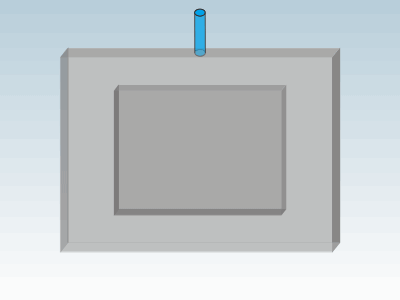

在创建模流分析报告时，如有特别需要关注的缝合线，也可以通过流动波前动画展示两股熔胶会合的过程，如下图所示
