Moldex3D三种创建流道/水路3D模型的方式

做模流分析一般需要塑件/流道/水路的3D模型，塑件肯定是外部导入的，流道/水路有三种创建方式

一．导入外部3D实体

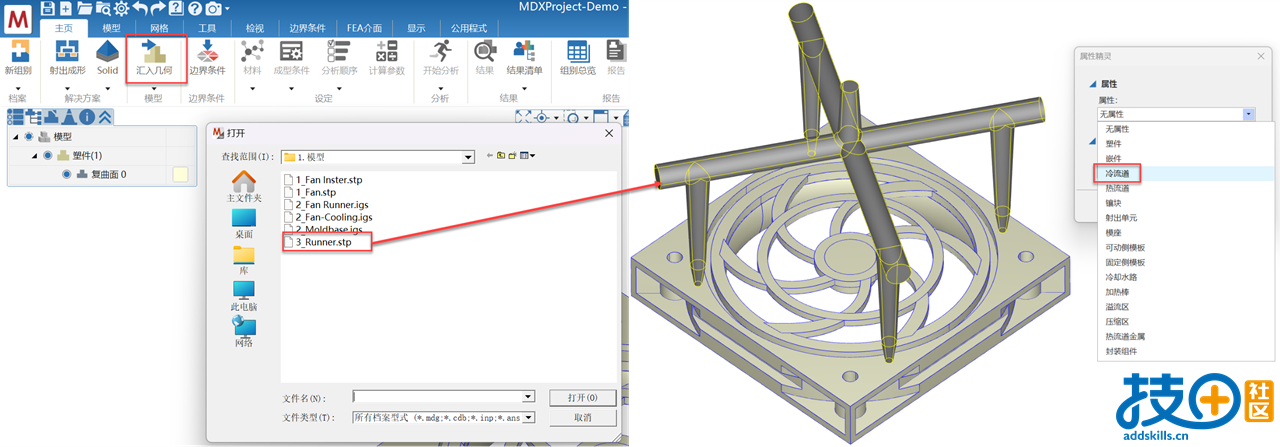

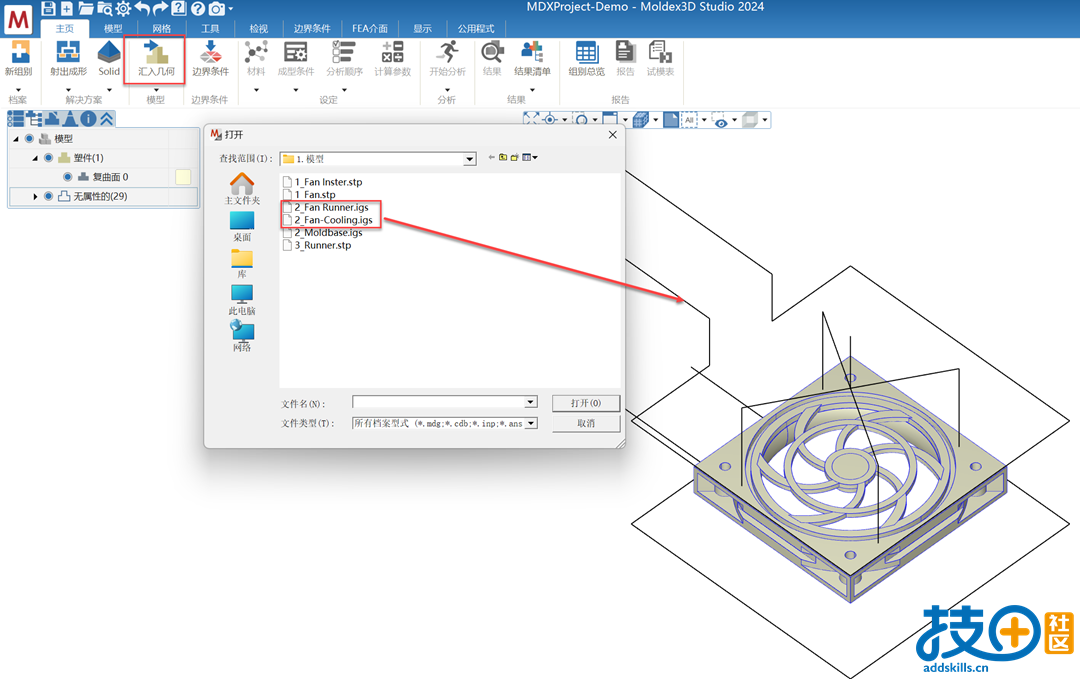

导入外部实体，将3D设计软件设计好流道和水路实体模型，导入到Moldex3D中，这种情况非常常见，对于产品或模具设计工程师，在3D软件中设计流道和水路，肯定更顺手，效率也更高，尤其是一些复杂的流道和水路，在3D软件设计的更方便快速。导入后，只需定义属性即可。

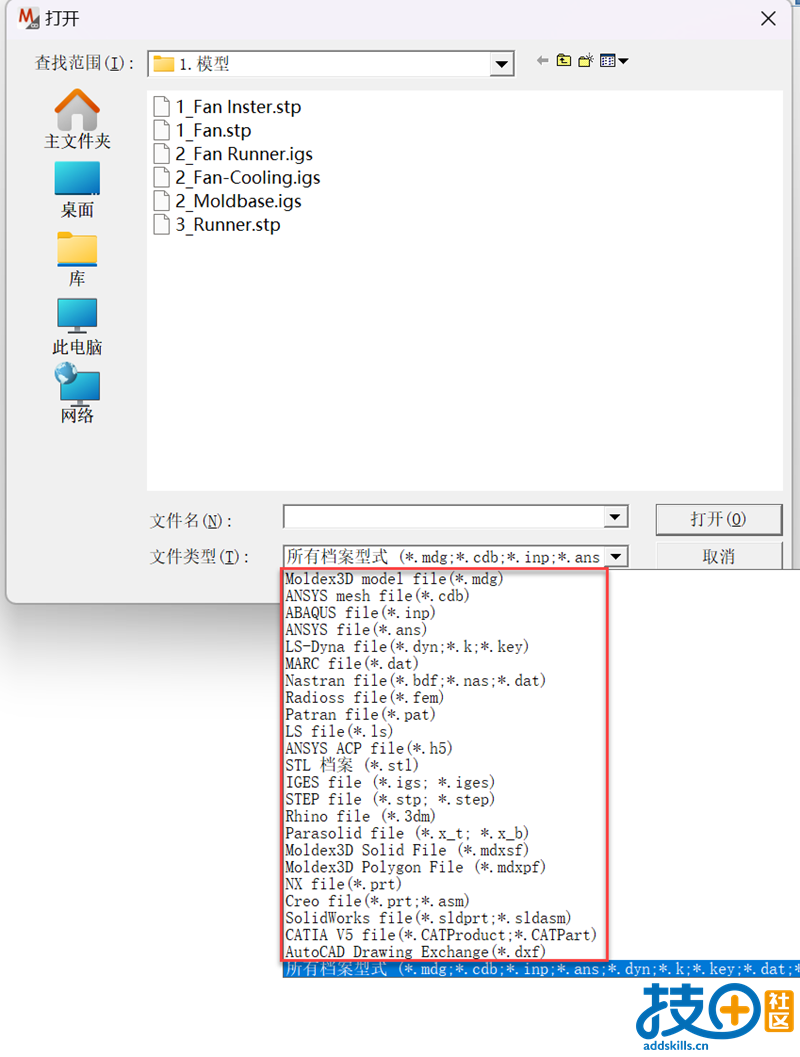

Moldex3D 2024默认支持导入主流CAD软件原始格式，如NX(.prt)，Creo(.prt/.asm)，Solidwork（.sldprt/.sldasm），Catia(.CATProduct/.CATPart)，以及STP，IGS等通用格式

二．在Moldex3D软件中创建

Moldex3D自带流道系统和冷却系统设计工具。

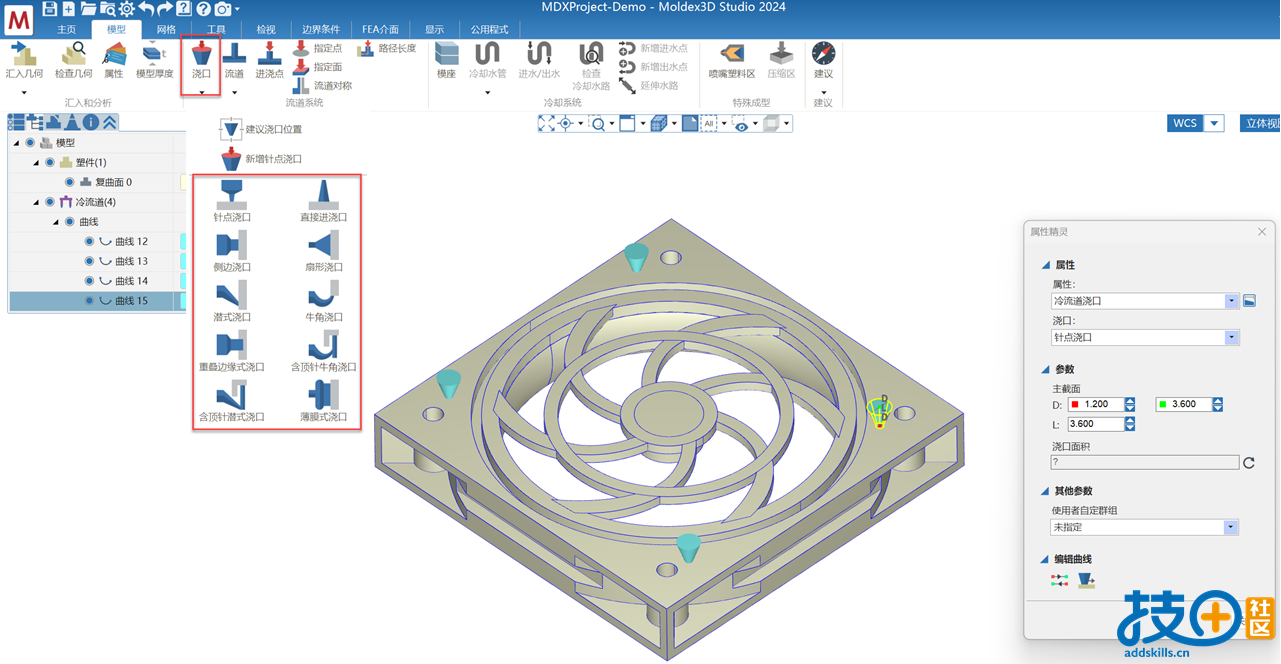

常见的点浇口/侧浇口/牛角浇口/潜式浇口等都可以直接创建，并且可以调整浇口的尺寸大小

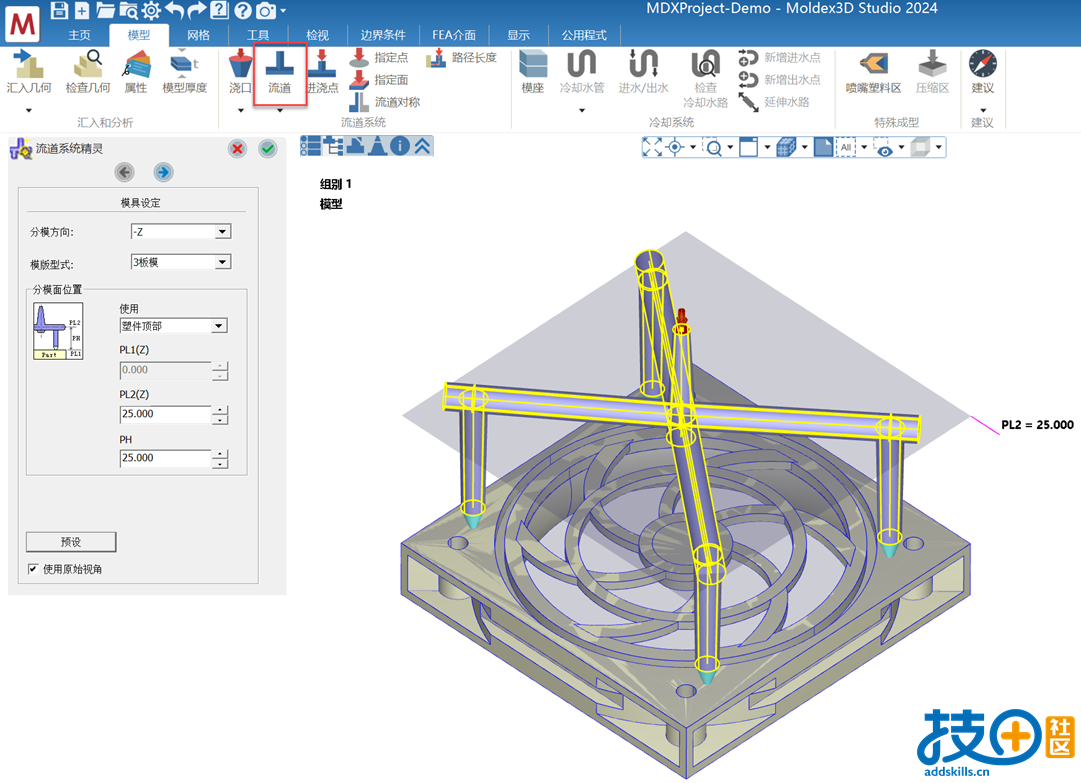

创建完浇口后，可继续创建流道

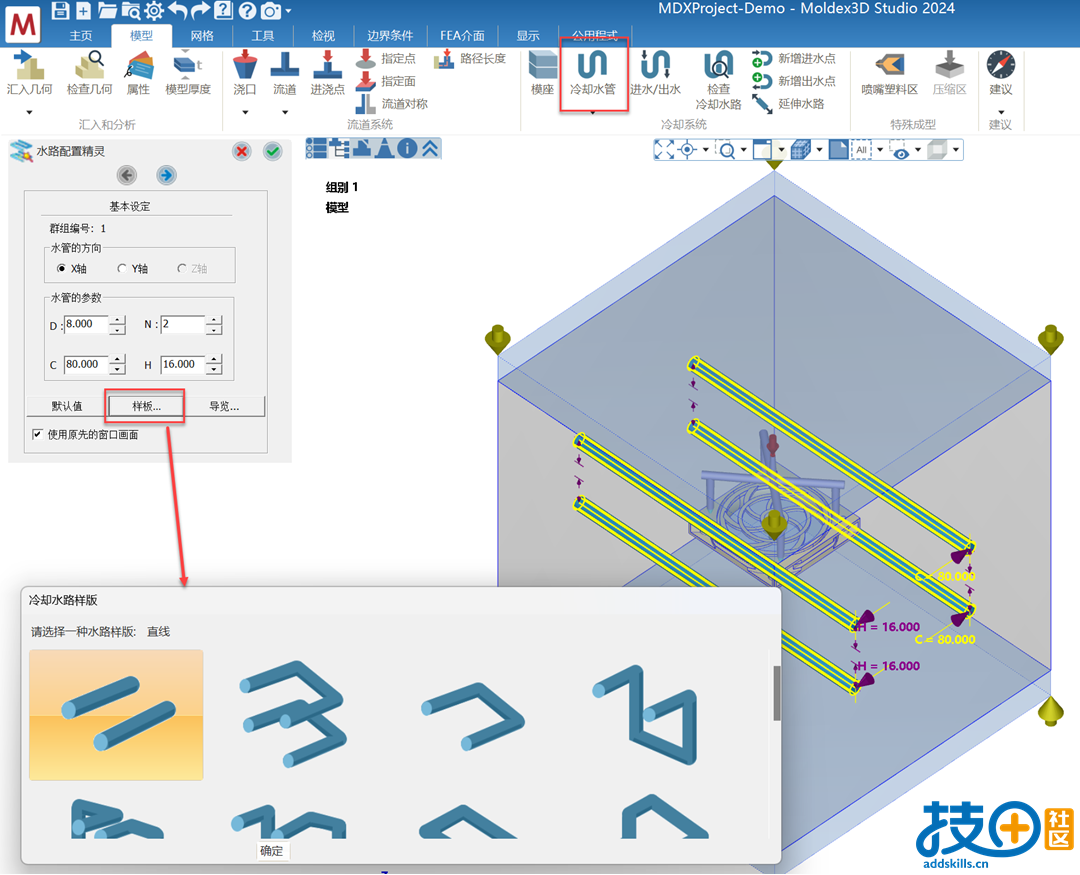

冷却水路可以借助水路配置精灵创建

三．Moldex3D中创建或外部导入线流道/水路

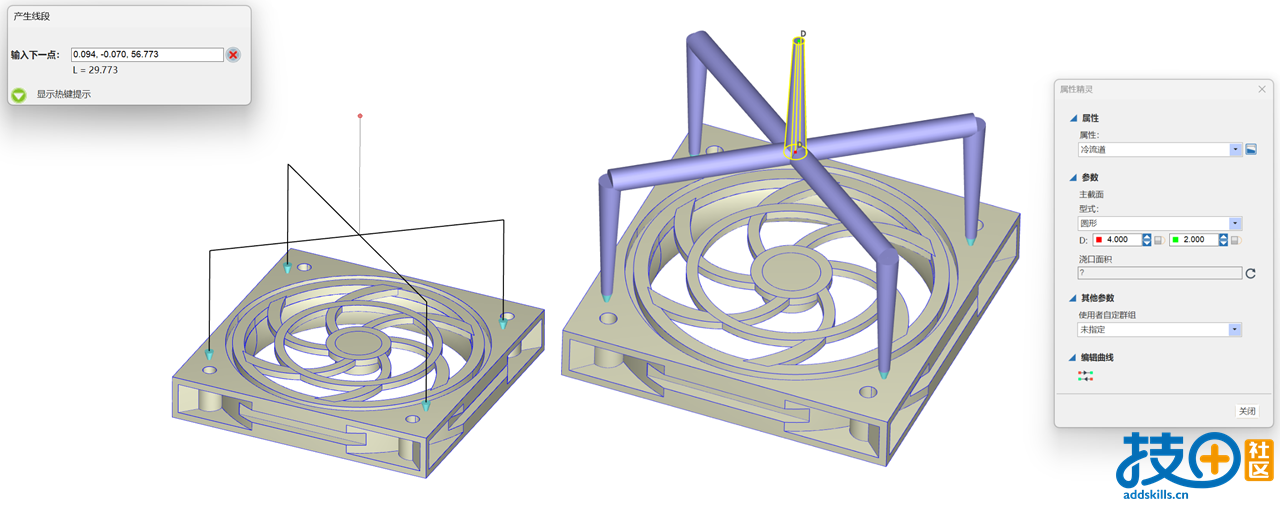

Moldex3D自带工具命令，方便多种方式创建线，而且有各类修剪和复制阵列等工具，很方便可以创建各类线，线可以定义属性为流道或水路，即可创建流道和水路

也可以在3D 设计软件创建线，再导入至Moldex3D中

总之，Moldex3D不管是外部导入3D实体模型，或自己创建(或线)，都很方便

注意：

1.只要是外部导入的实体流道和水路都需要撒点，再划分网格；

2.Moldex3D内创建的流道/水路，以及线流道/水路，无需撒点，软件会自动生成实体网格；

3.水路系统并不是必要的，某些情况下不执行冷却分析，可以不创建冷却系统；
