Moldex3D粉末注射成型(MIM)如何使用粒子追踪检测流长变化？

粒子追踪功能可显示流动长度、速度、压力、温度或是粒子滞留时间，使用者可以透视充填和保压阶段模内的熔胶充填行为。提供使用者深入检视熔胶充填路径，并进一步预知因流动引发的潜在成型问题。

Moldex3D粉末注射成型提供精确的波前流动显示，充填/保压求解器粒子的流动行为能以线条或点的方式显示，可透过粒子追踪功能，检测流长变化，准确了解相分离现象，预测粉末浓度变化。

粒子追踪默认不会开启，默认分析结果里没有粒子追踪结果选项，需要在执行分析前，在计算参数中勾选粒子追踪，才会显示粒子追踪结果选项，设置如下：

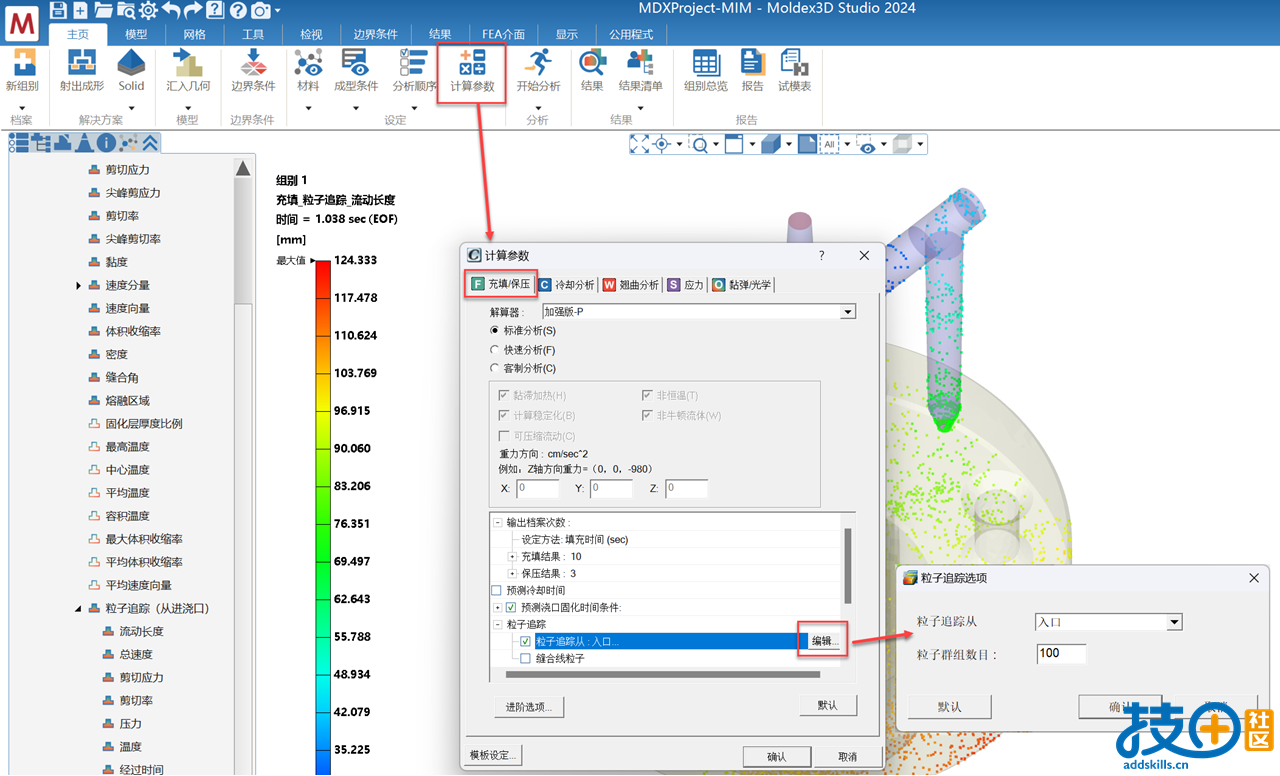

1.点击“计算参数”，在“充填/保压”—粒子追踪，编辑，可以设置粒子群组数目，比如这里可以设置为100

2.设置完成后，就可以执行分析，分析完结果选项中就有“粒子追踪”结果选项。

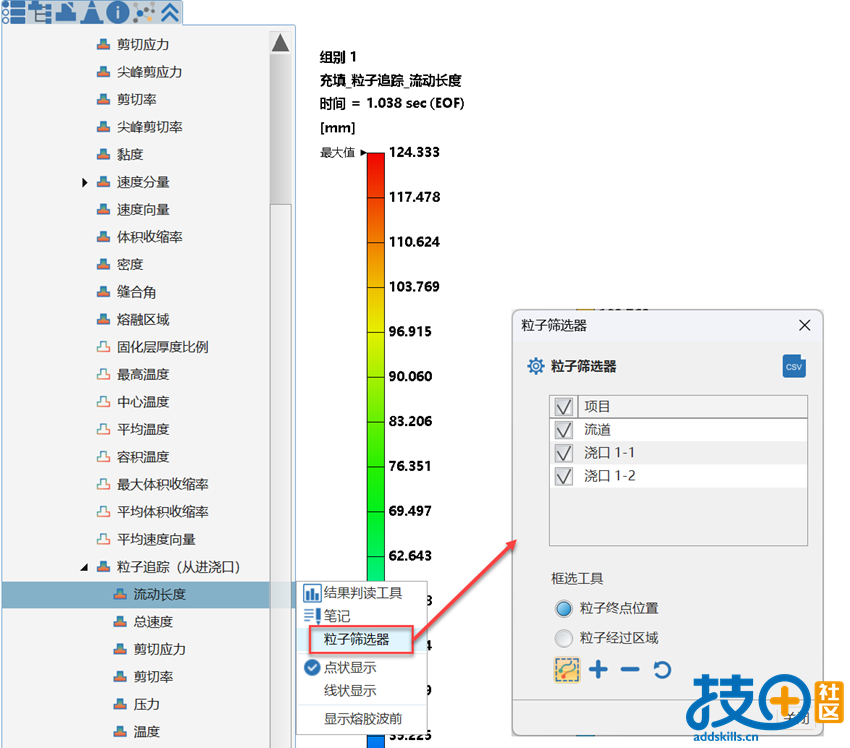

可以通过“粒子筛选器”看全部粒子流动或某个浇口的粒子流动等，也可以 切换“点状显示”或“线状显示”

点击动画播放按钮，可以播放粒子追踪动画。比如，粒子筛选器，勾选流道/浇口1-1/浇口1-2，这样就可以看到整个粒子的流动情况

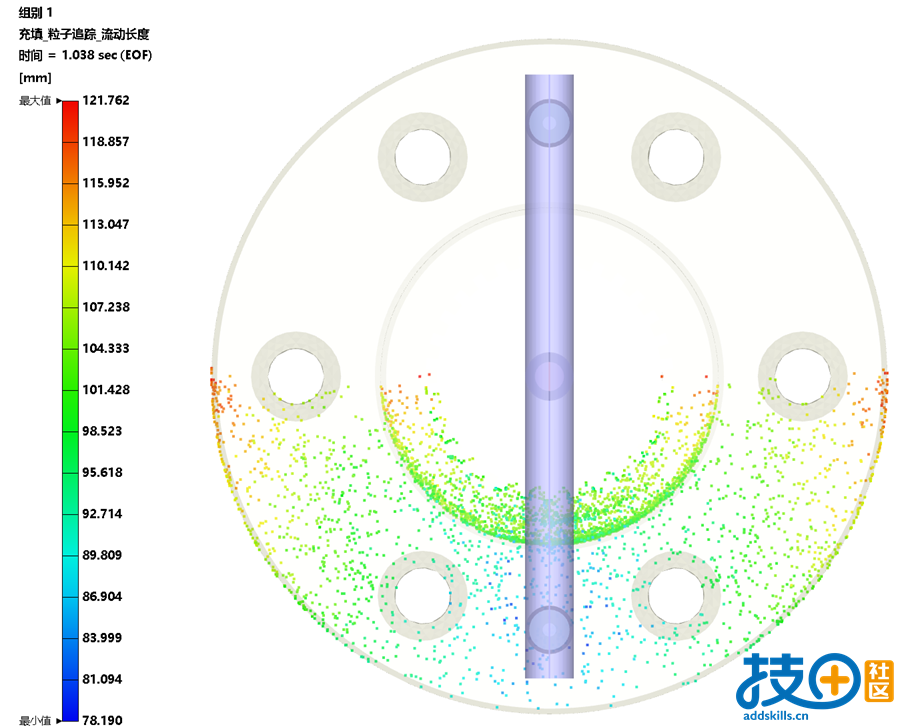

如果只勾选浇口1-1，这时就只显示浇口1的粒子流动路径，可以通过这个功能，看到经过浇口1的熔胶流动路径末端。

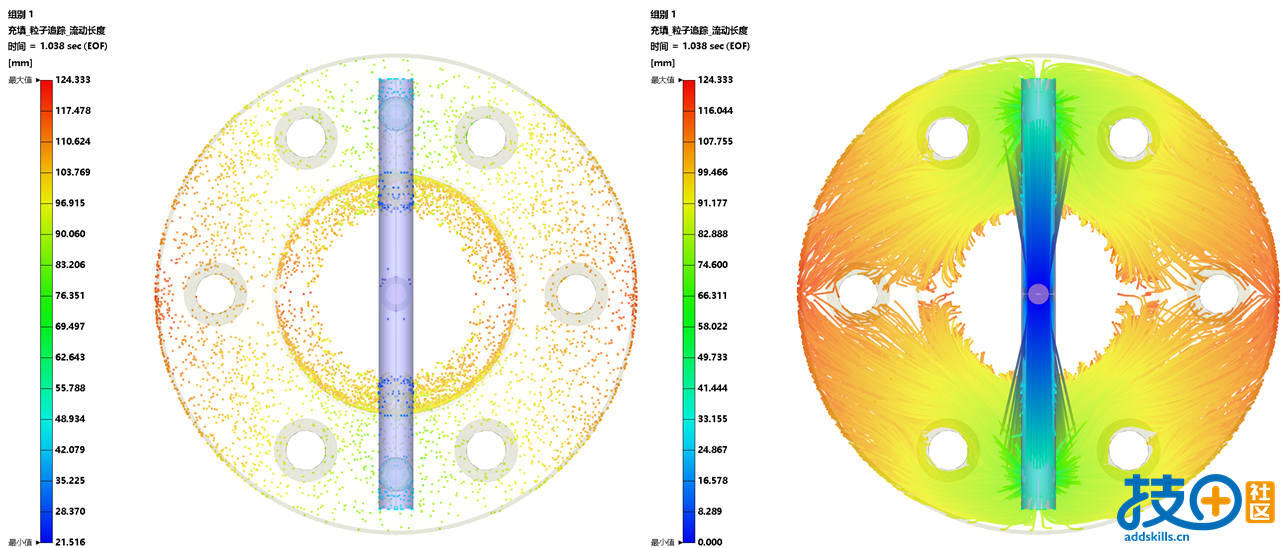

可以设置，点状显示或线状显示

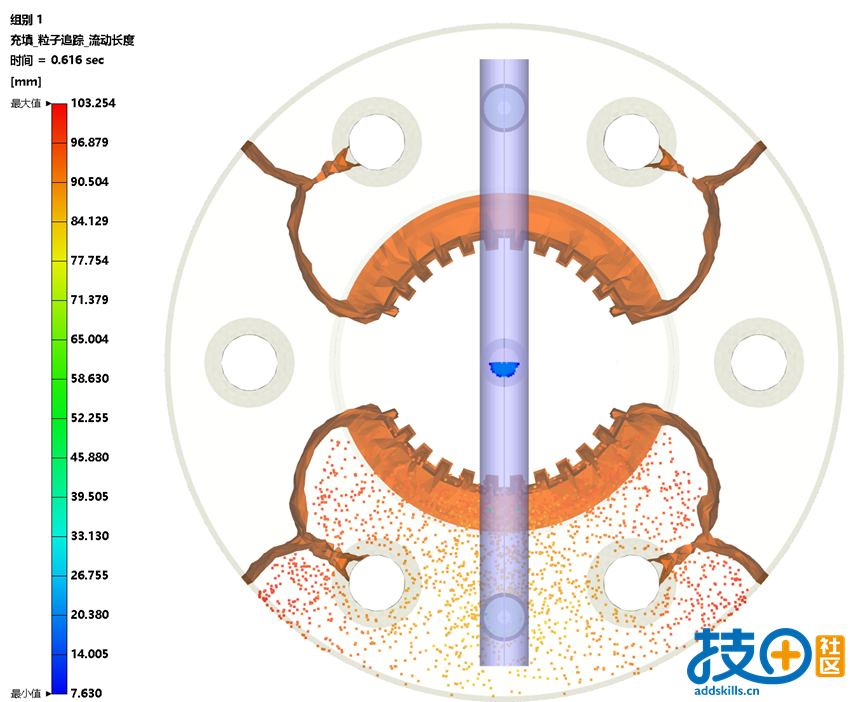

开启“显示熔胶波前”，粒子和流动波前同步的流动动画。比如只显示一个浇口粒子追踪，并显示熔胶波前

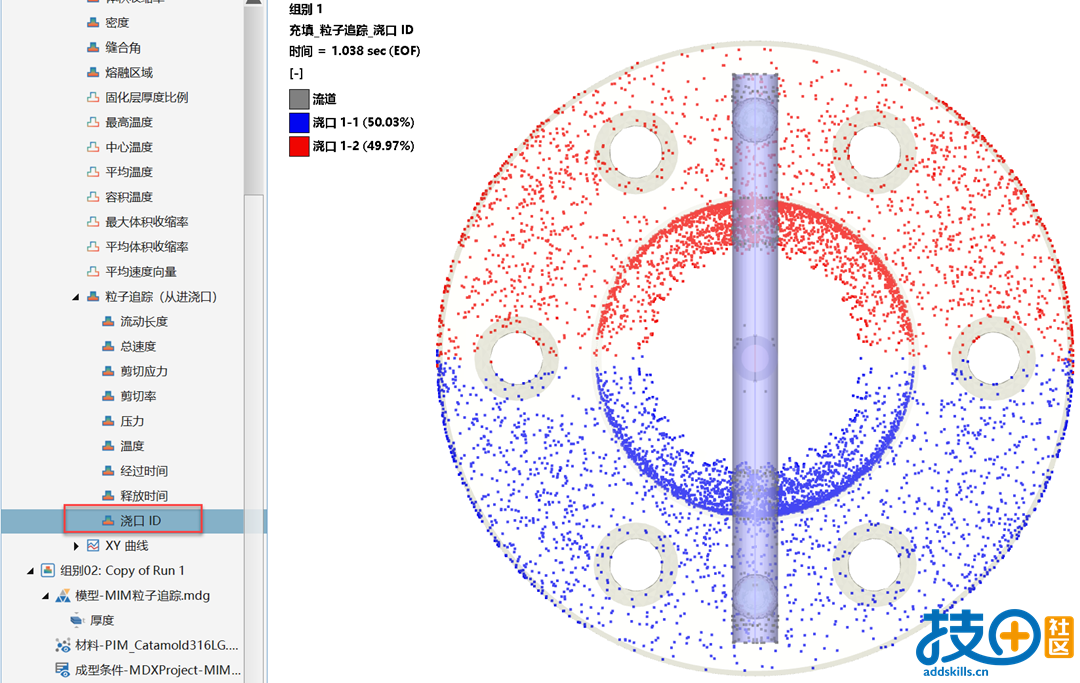

除了显示流动长度，还可以显示速度/剪切应力/剪切率/压力/温度等，也可以通过粒子追踪查看每个浇口的贡献度等，尤其是时序阀可以通过粒子追踪，比较方便查看浇口贡献度
