Moldex3D划分网格后,如何修改模型结构厚度?

Lucky 2024-12-28 13:51:29 发表于 网络划分 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 0 104
当模流分析结果判读时,发现模型的某个结构是导致产品成型缺陷问题的原因(如应力痕/翘曲变形/流态等),需要修改模型结构厚度,来验证新方案,如何调整已经划分好网格的模型厚度呢?

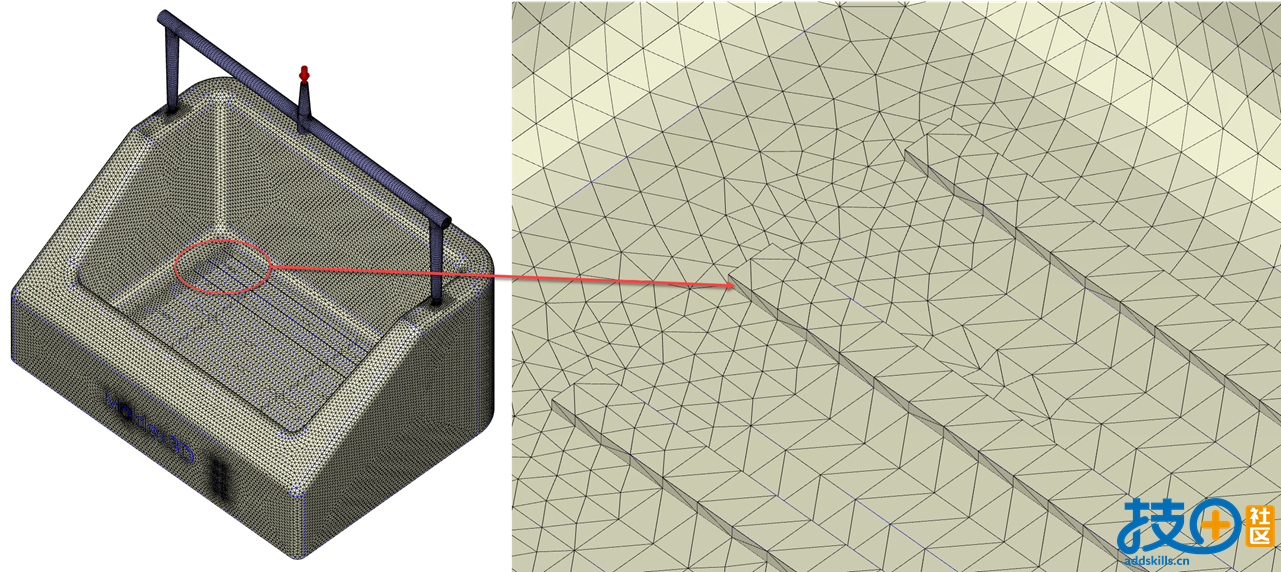

如图所示,以此案例为例,需要删除模型中间凸起的结构

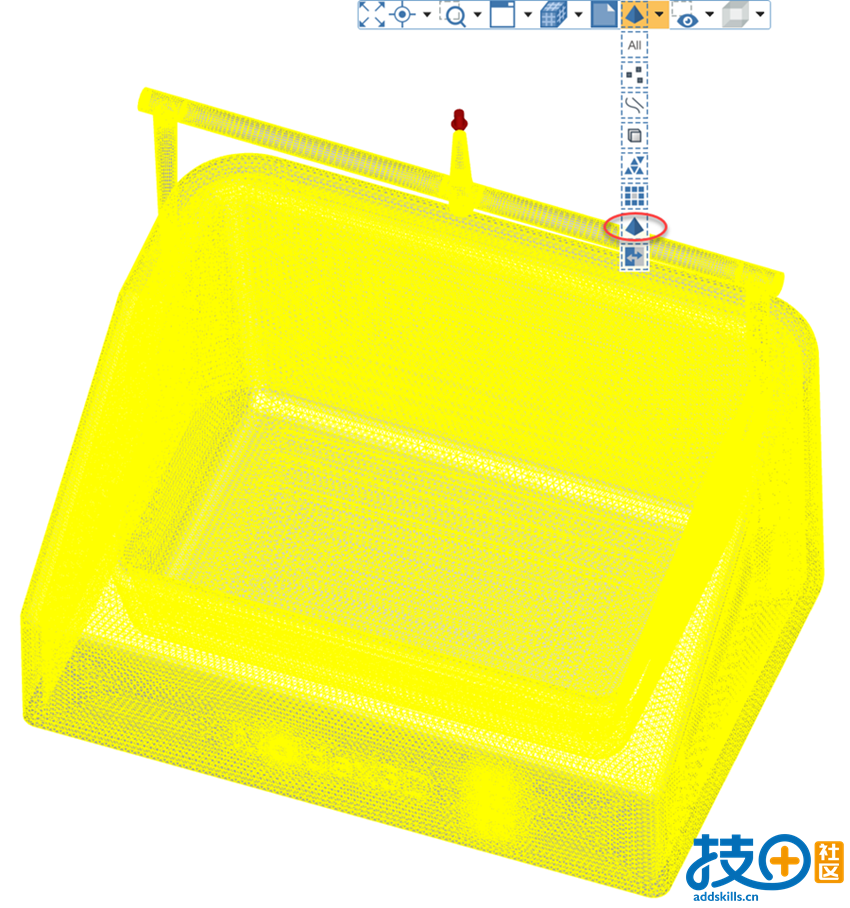

一、首先复制新组别,将复制的组别中的实体网格删除掉,只保留表面网格

二、修改网格厚度

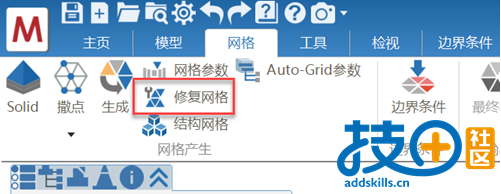

点击“修复网格”,打开“修复表面网格”工具列表

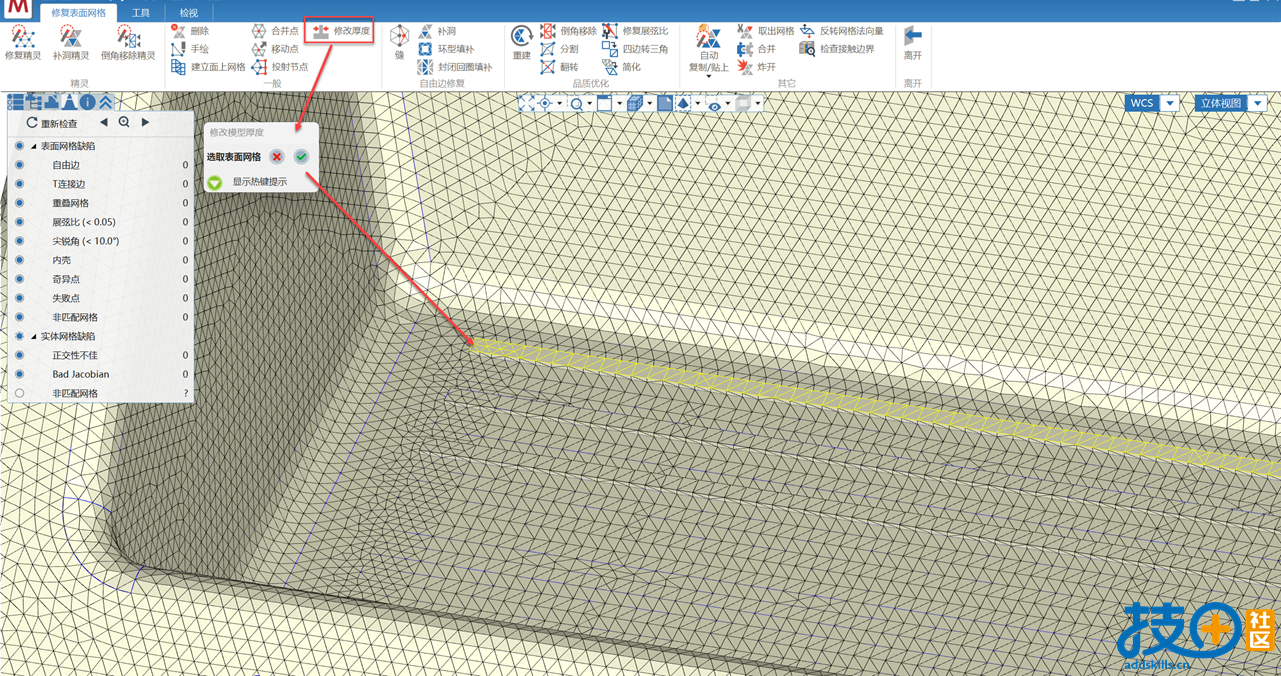

点击“修改厚度”命令,弹窗选取表面网格,选择凸起结构的上表面网格,点击✔

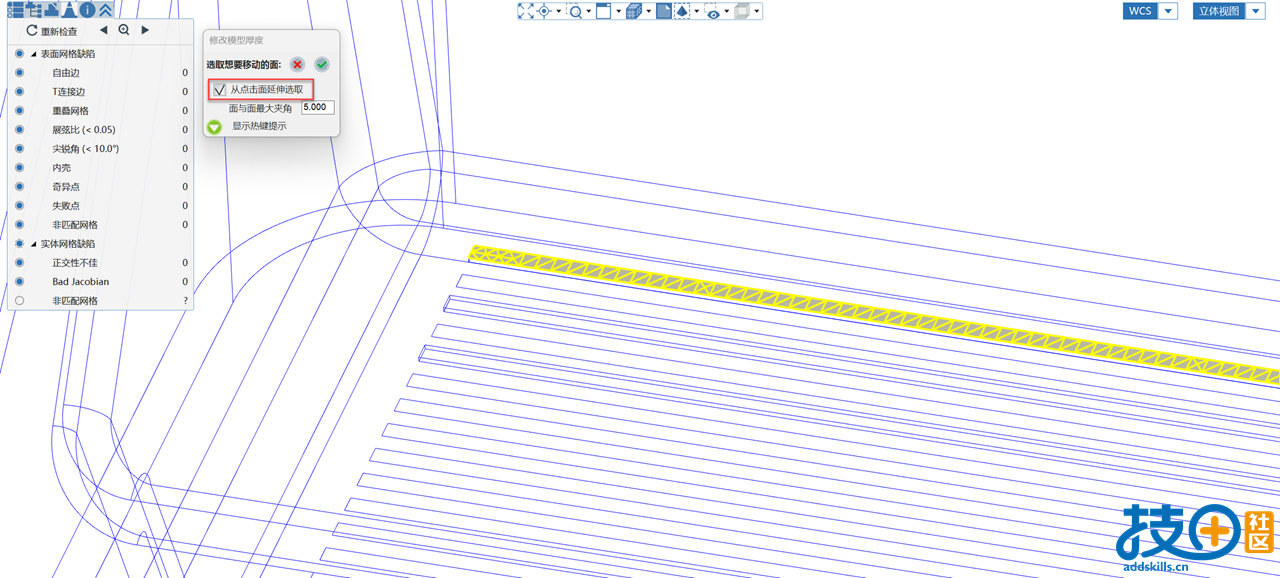

弹窗"选取想要移动的面",勾选“从点击面延伸选取”,选择网格面,会自动选取整个上表面网格,点击✔

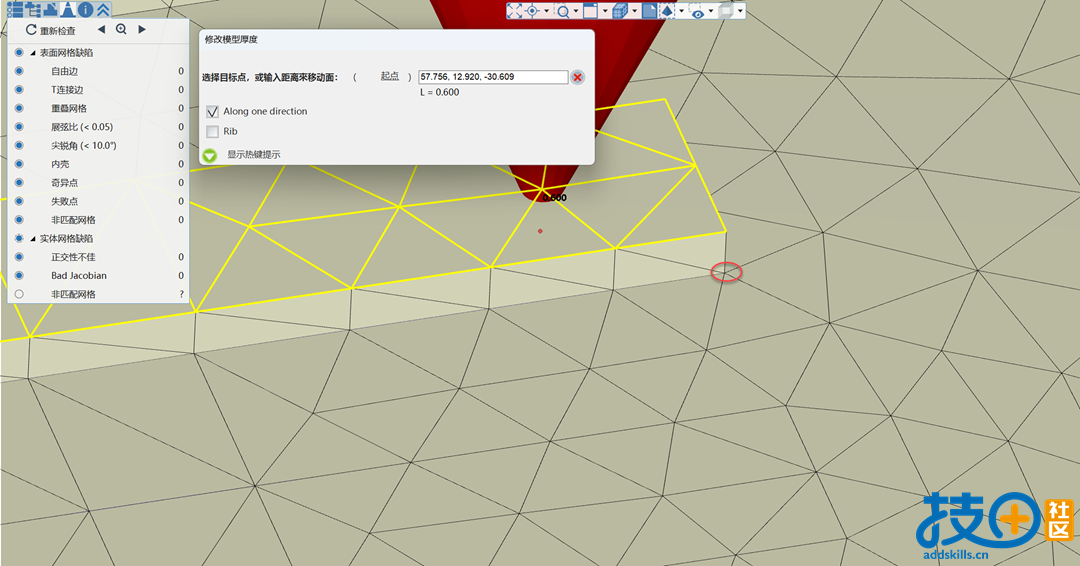

弹窗“修改模型厚度”,选择目标点,或输入距离来移动面,这里可以选择网格点,比如下图所示,移动到底面上的网格点,可以直接点击底部网格点(锁点工具里切换到网格)

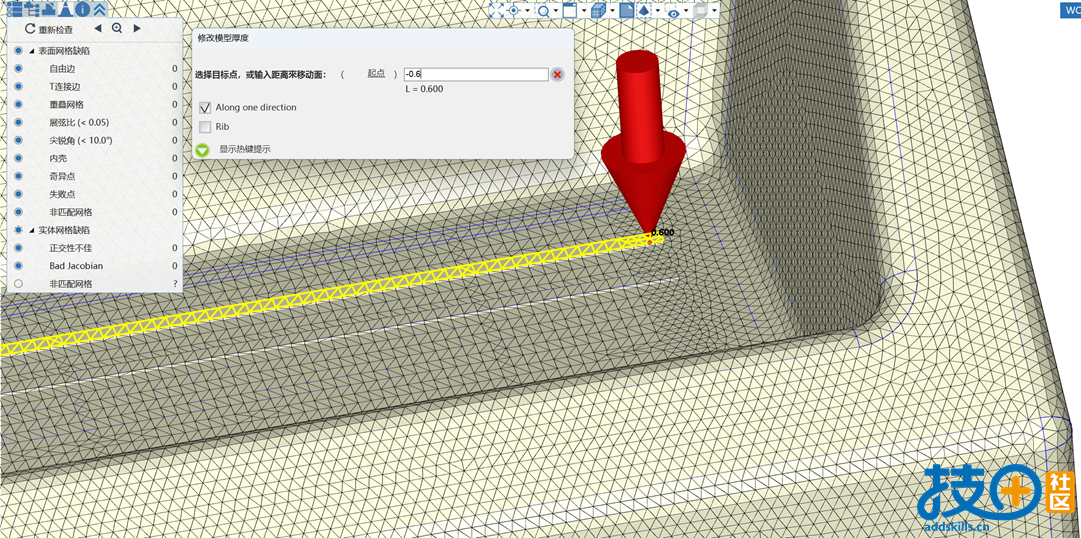

如果知道凸起结构的高度,也可以直接输入高度,注意箭头方向,比如这里的高度是0.6,方向向下,输入-0.6

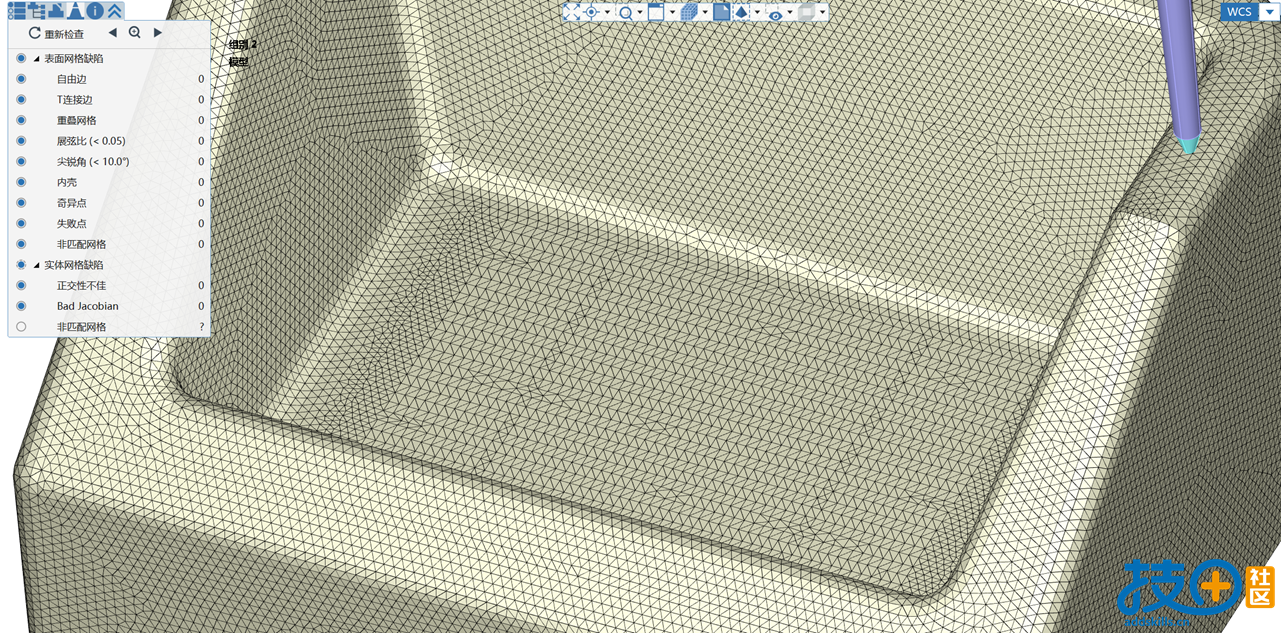

三、可以看到通过“修改厚度”工具,已经将三个凸起结构消除了

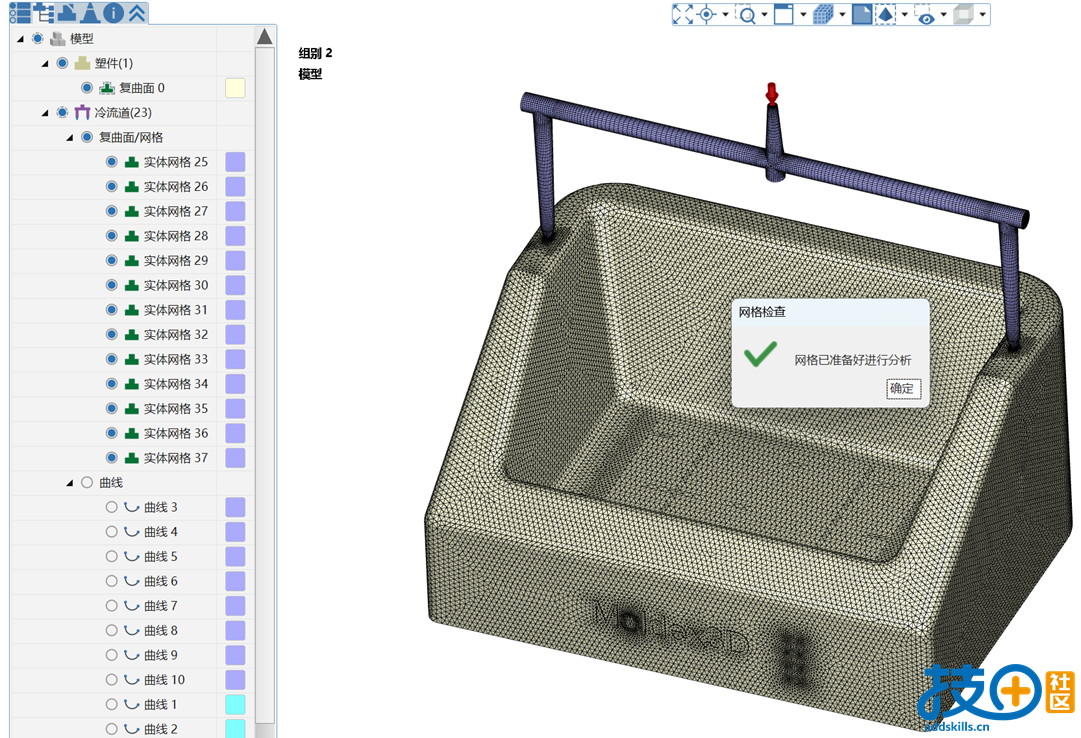

接着就可以继续生成实体网格,并完成最终检查,就可以继续后面的材料和工艺参数设定了。
需要此模型练习的,可以下载使用: namecard.mdg (519.75 KB, 下载次数: 0)
