如何将Moldex3D中的线流道转化为实体流道，导出到CAD软件中？

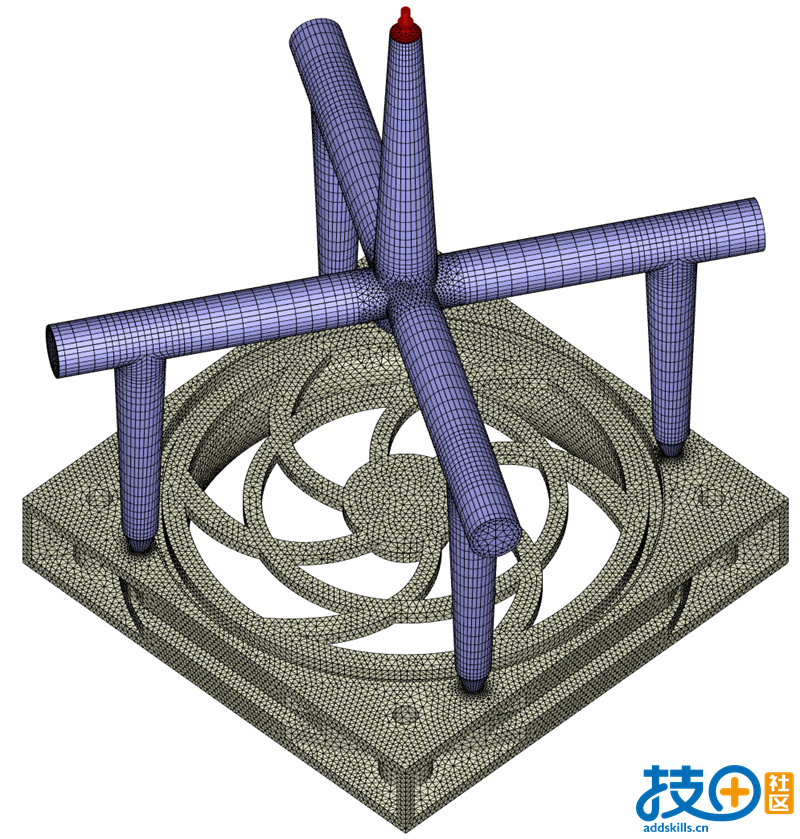

前期验证方案时，有时会直接在Moldex3D软件中通过线创建线流道，等方案优化验证完成后，可能需要将流道提供给模具设计工程师参考，做更详细的模具设计。

这时就会遇到一个问题：如何将划分好网格的流道，导出为实体流道？

方法如下：

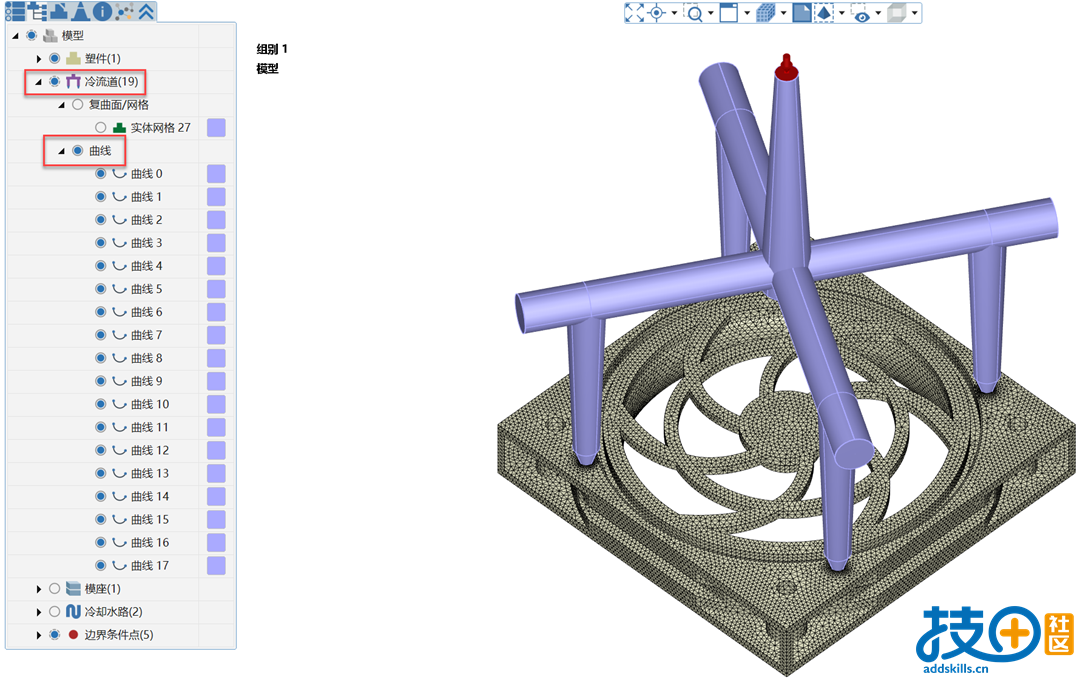

1.打开模型树，找到流道栏，可以看到流道栏中有实体网格以及曲线，曲线就是之前在Moldex3D中创建的线流道

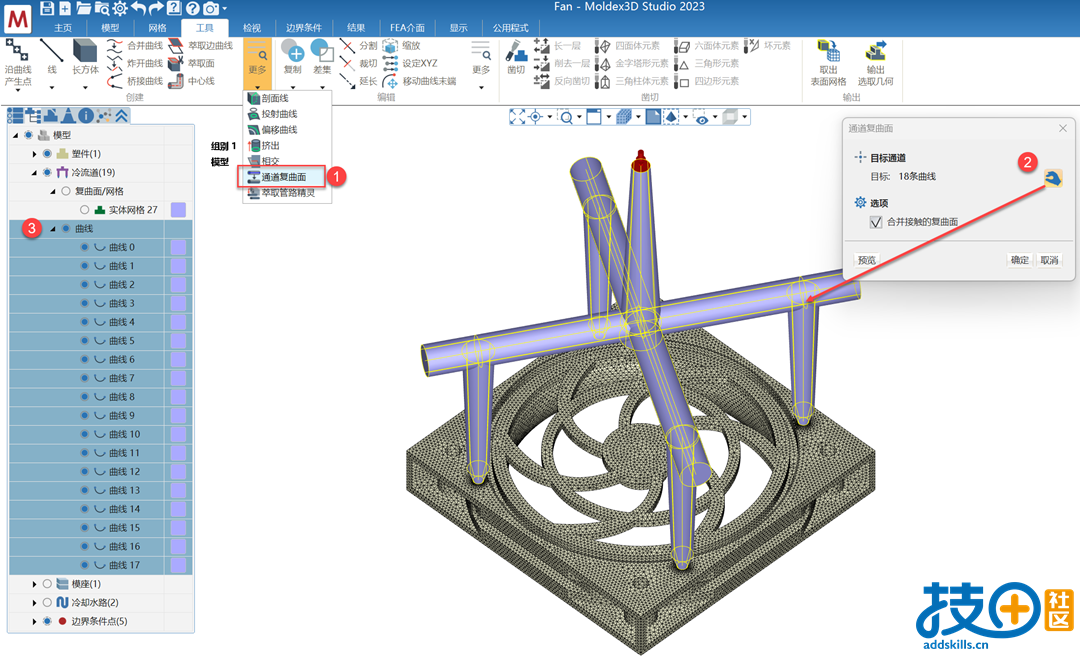

2.只显示流道曲线，并点击“工具”栏中的“更多”，“通道复曲面”命令，选择全部线流道，点击确定就可以自动生成实体流道

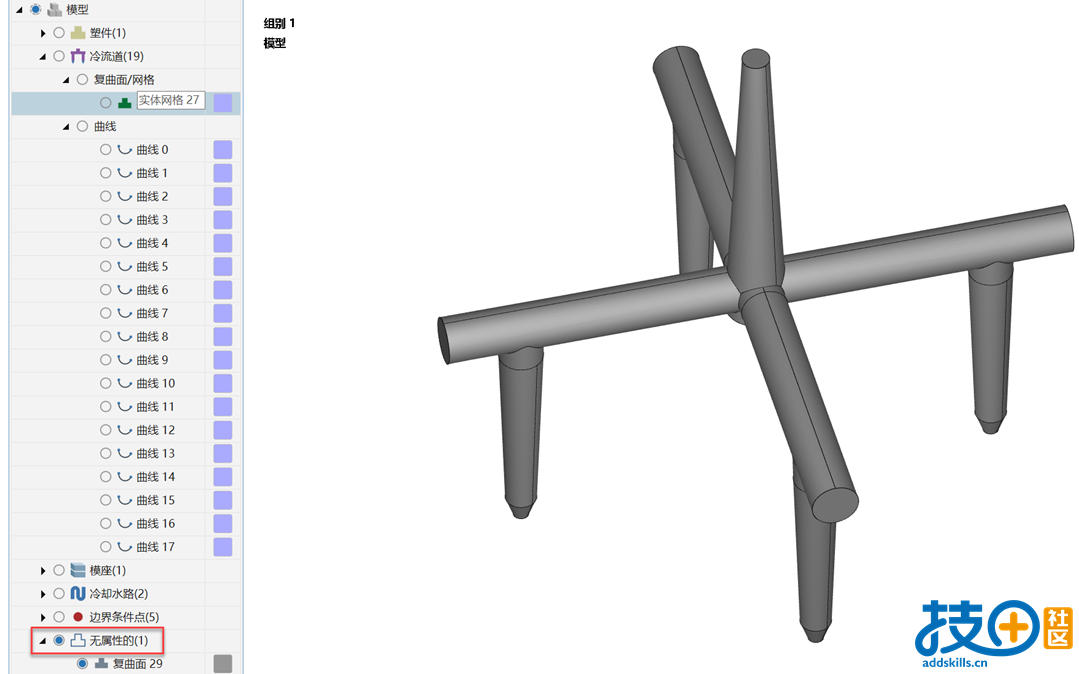

3.完成后，在模型树中就可以看到无属性栏中，创建出一个实体流道

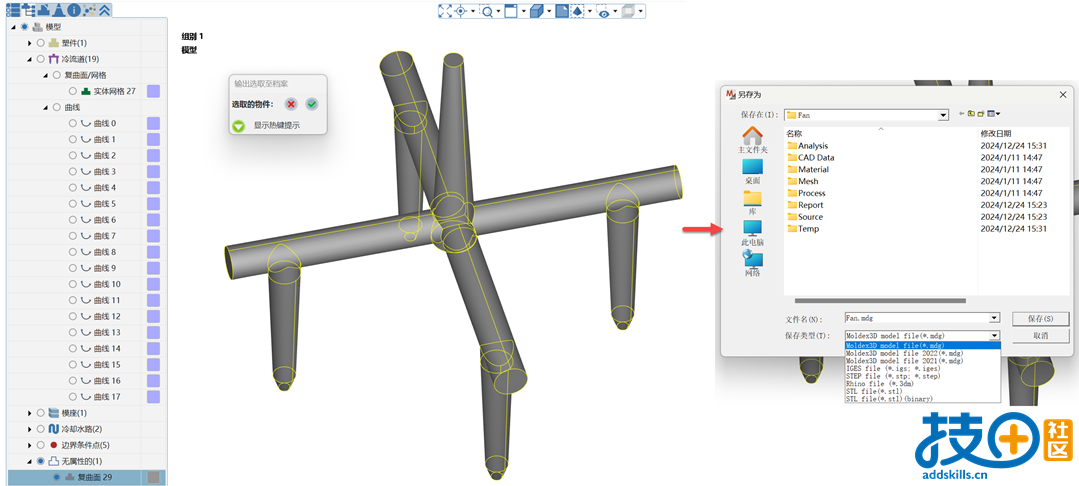

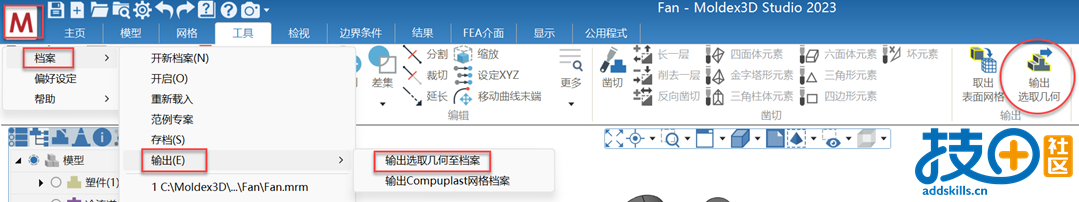

4.点击左上角的Moldex3D图标—档案—输出—输出选取几何至档案。或点击工具栏中的，“输出选取几何”

选择实体流道，格式可以选择通用的.stp或igs格式。

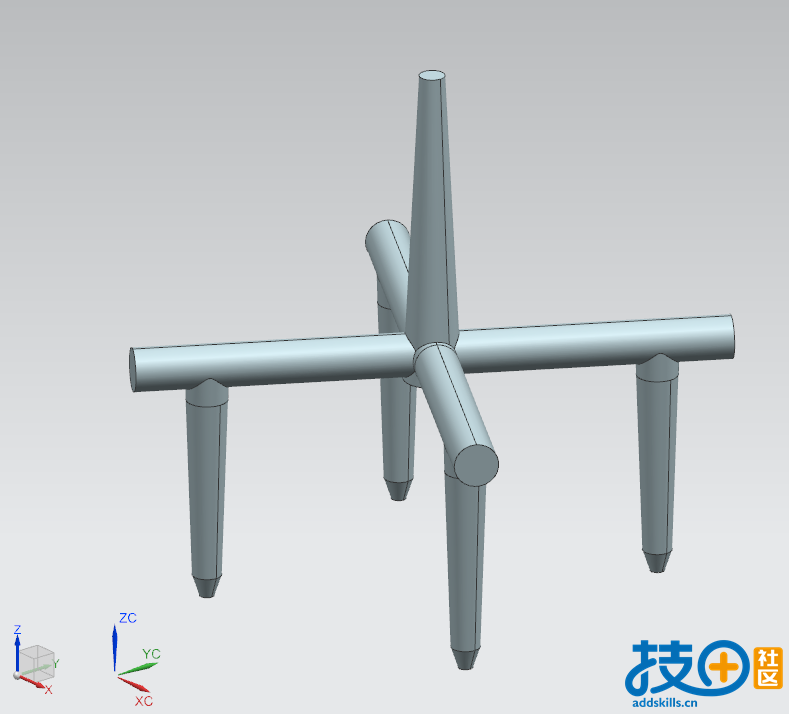

5.输出的stp或igs格式的实体流道，就可以在NX或Creo中打开了。
