前两天以案例方式介绍了手动复制/贴上命令,案例比较复杂,这次以最简单的方式介绍复制/贴上命令的使用方法
一般来说浇口和产品,撒点后生成表面网格,网格节点不会匹配,但生成实体网格时,软件会自动匹配。
如果想要表面网格就匹配,可以使用手动复制/贴上命令,创建匹配网格。塑件和流道分布撒点

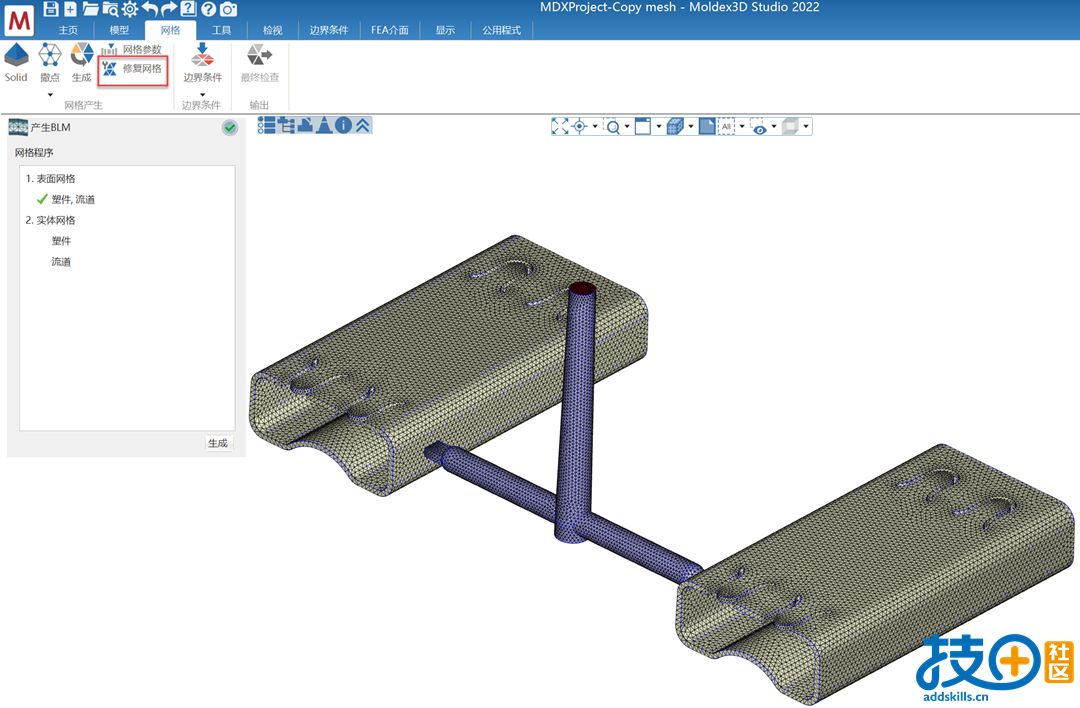

1.点击<生成>,生成表面网格,然后点击<修复网格>,打开网格修复命令栏
2.点击<复制/贴上>命令,弹出命令提示

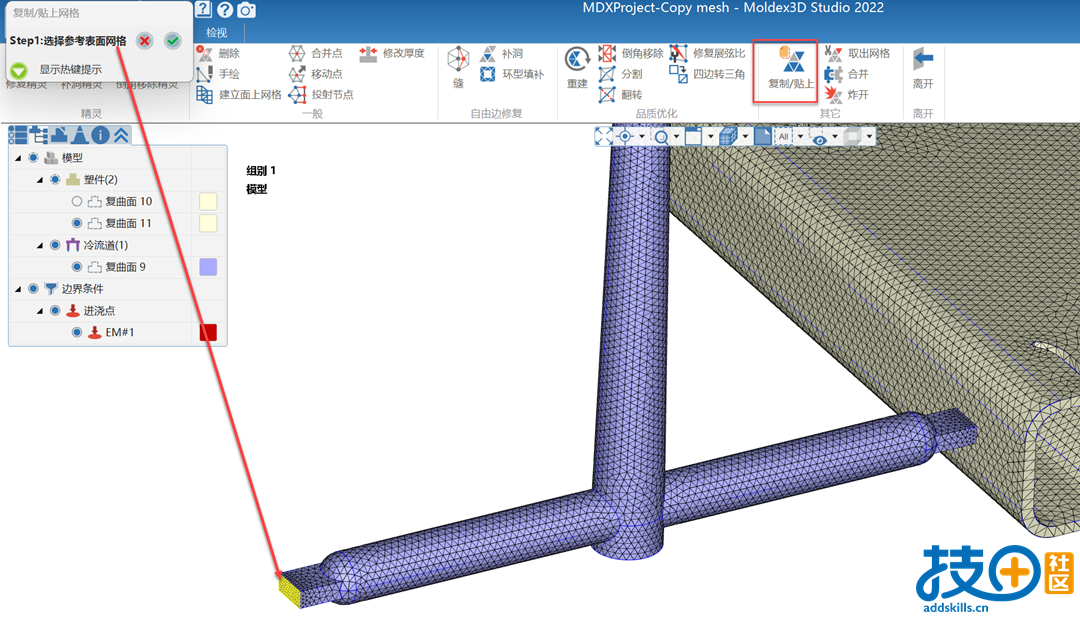

Step1:选择参考表面网格,选择浇口与产品接触的网格面,然后✔。(可以先隐藏塑件,方便选择浇口网格面)

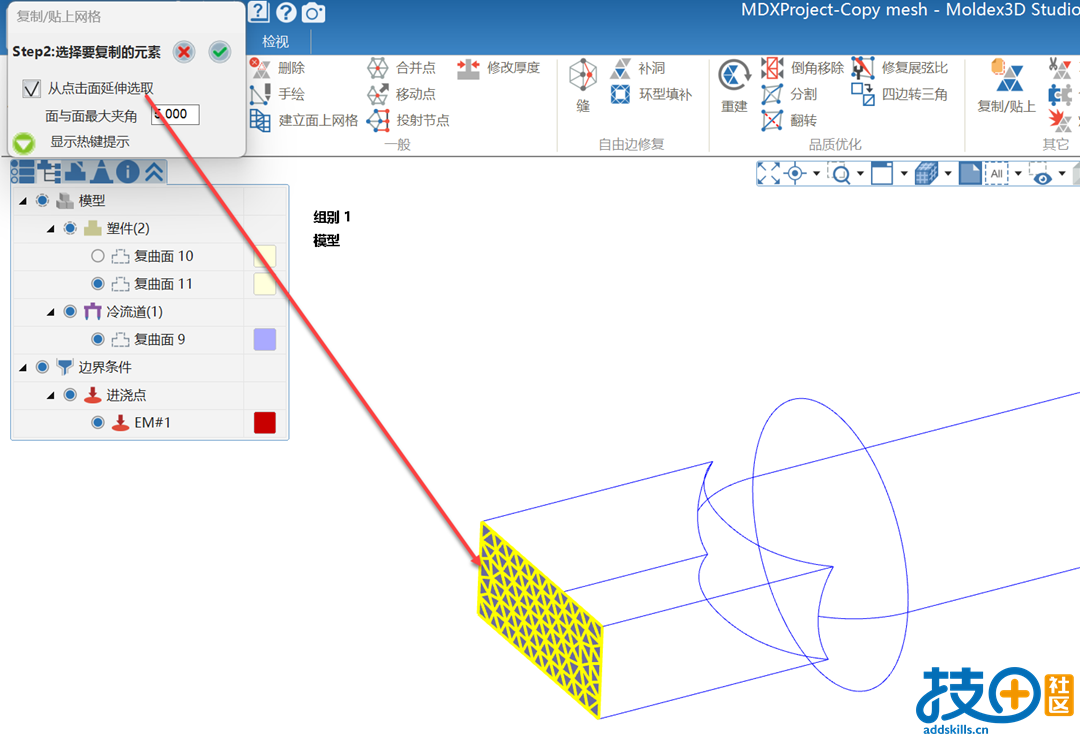

Step2:选择要复制的元素。这里可以勾选“从点击面延伸选取”,点击一个网格,就可以自动选取整个网格面

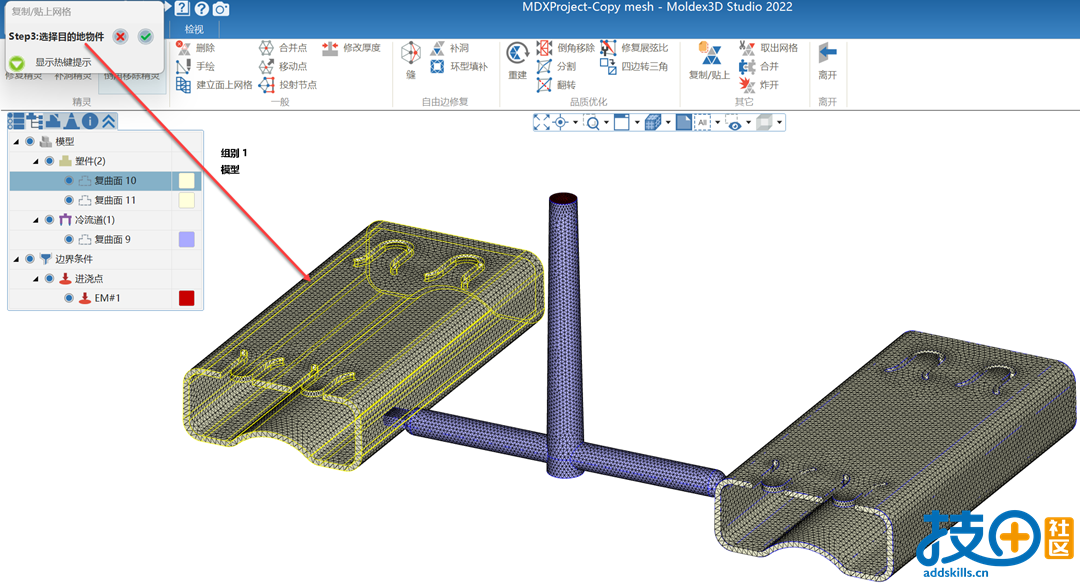

Step3:选择目的地物件。选择要贴上网格的塑件

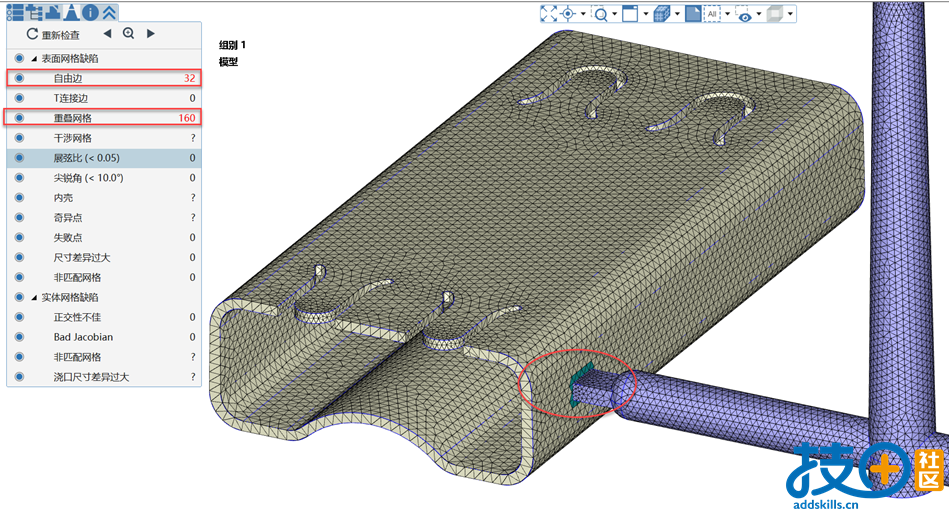

将浇口网格面贴到塑件上后,复制的网格成为塑件的一部分,并提示有自由边和重叠面
3.删除塑件上的重叠网格。

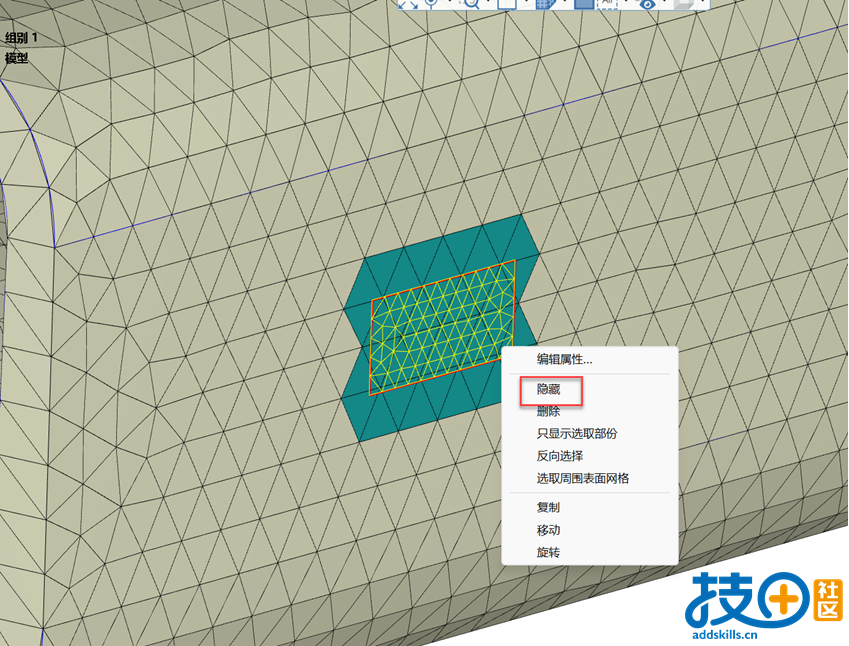

可以先隐藏复制来的网格,选择复制来的网格,右键—隐藏

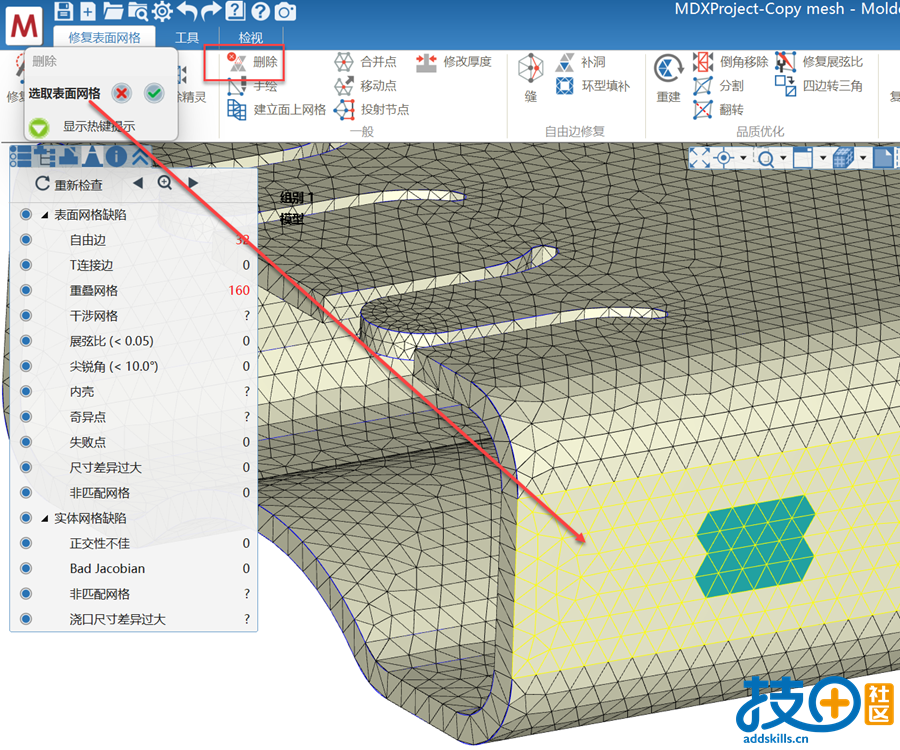

点击<删除>命令,选取表面网格,选择重叠网格所在的网格面

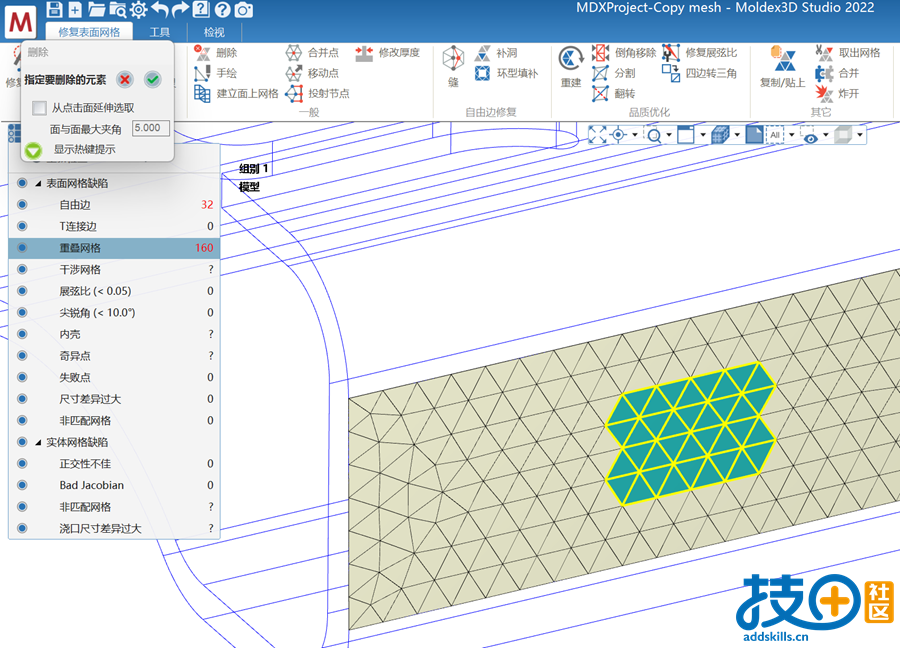

指定要删除的元素,选择青色的重叠网格

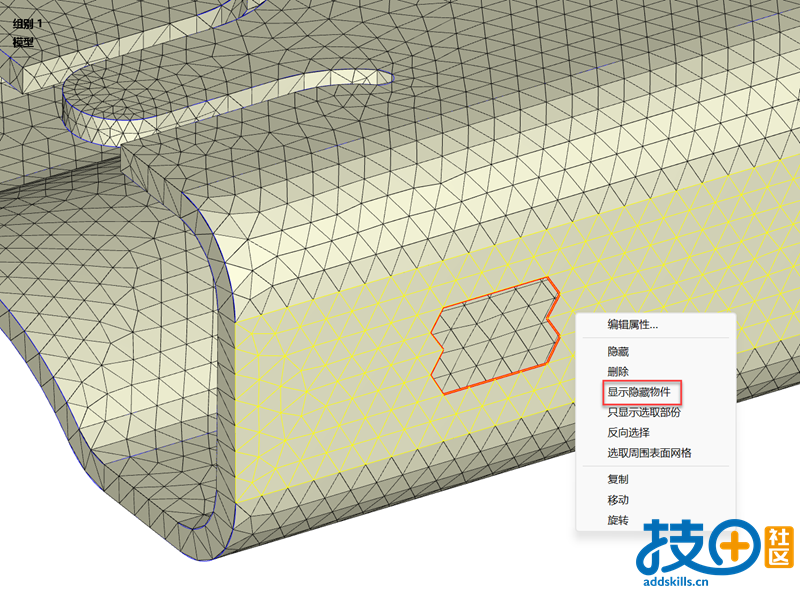

4.显示隐藏的网格面。选择任意网格面,右键—显示隐藏物件,之前隐藏的都显示出来。
5.补洞。将复制的网格面和原有塑件网格补洞,连接起来。

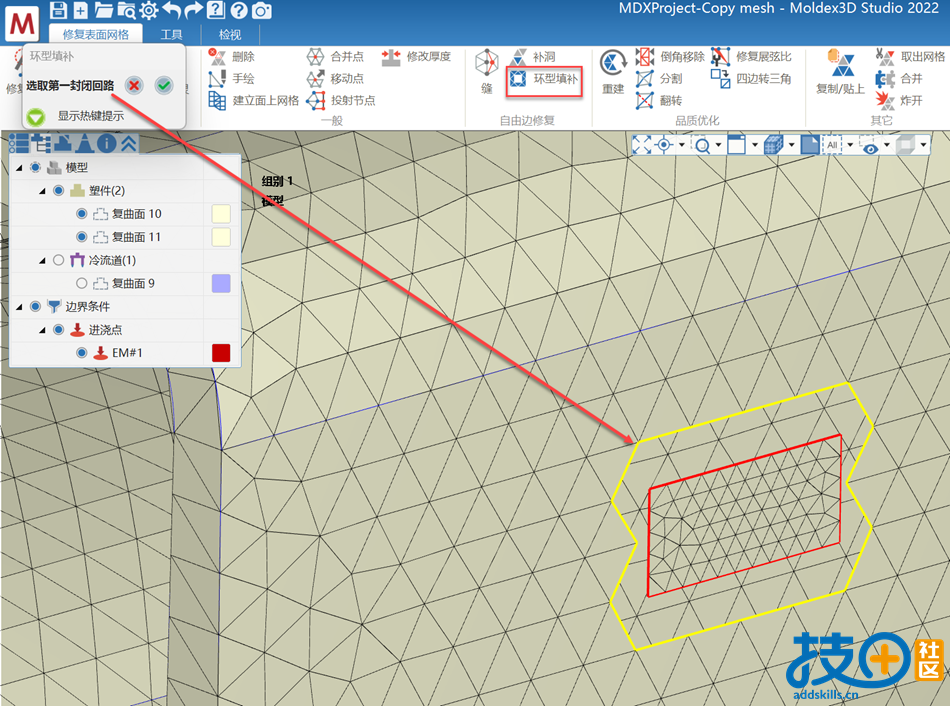

选取第一封闭回路

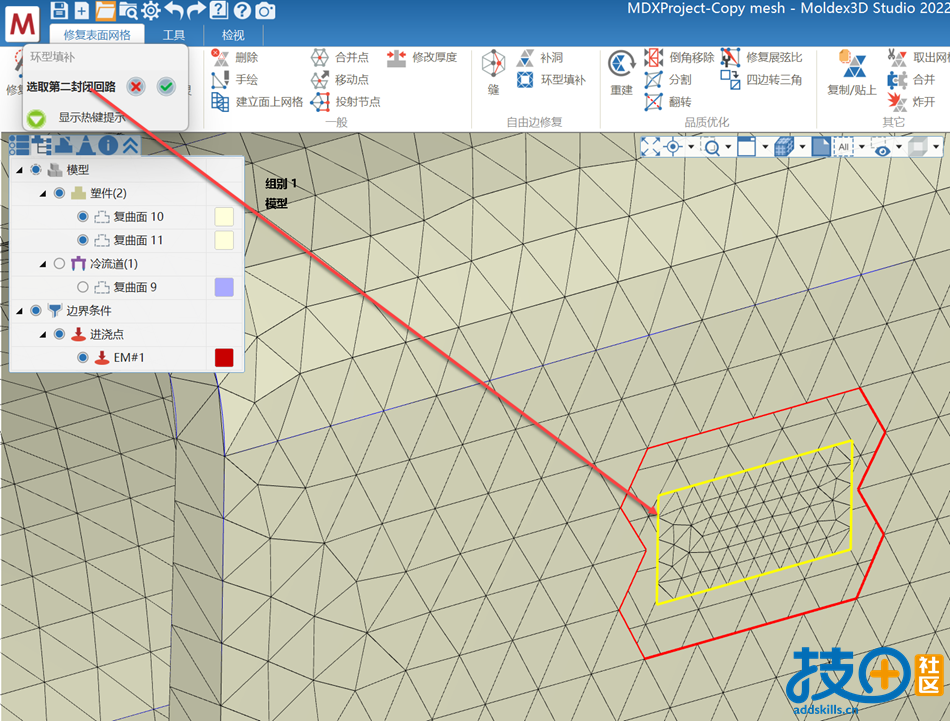

选取第二封闭回路

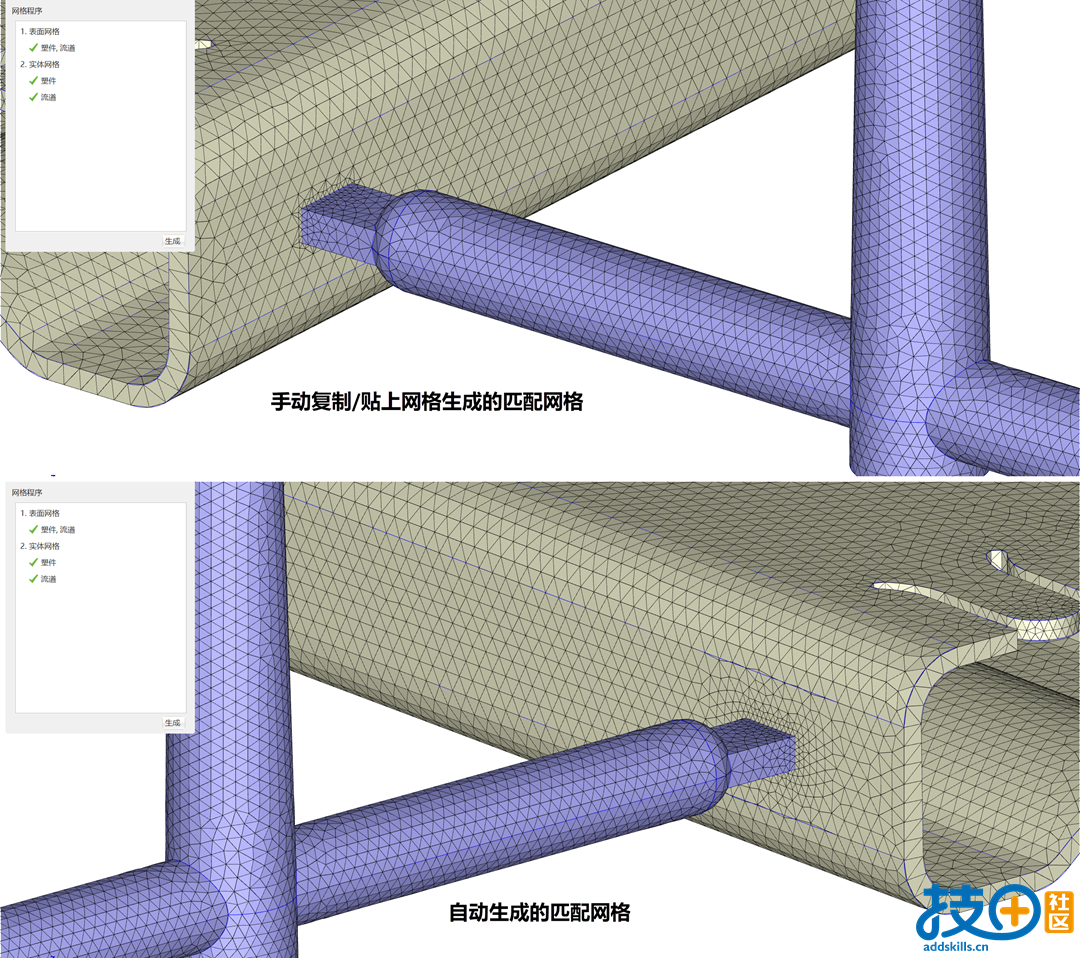

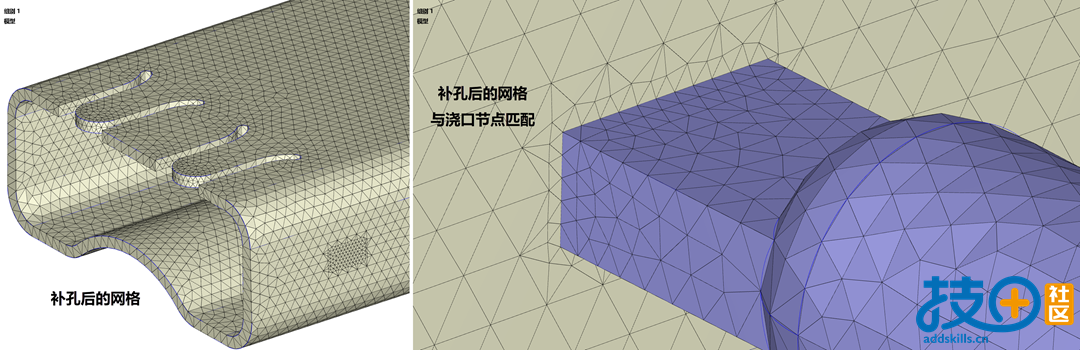

浇口与塑件表面网格匹配 6.生成实体网格。上面是手动复制/贴上,创建匹配网格后生成的实体网格,下面是软件自动创建的匹配网格
|
