塑胶材料MFI/MVR/MFR代表的含义以及相互关系

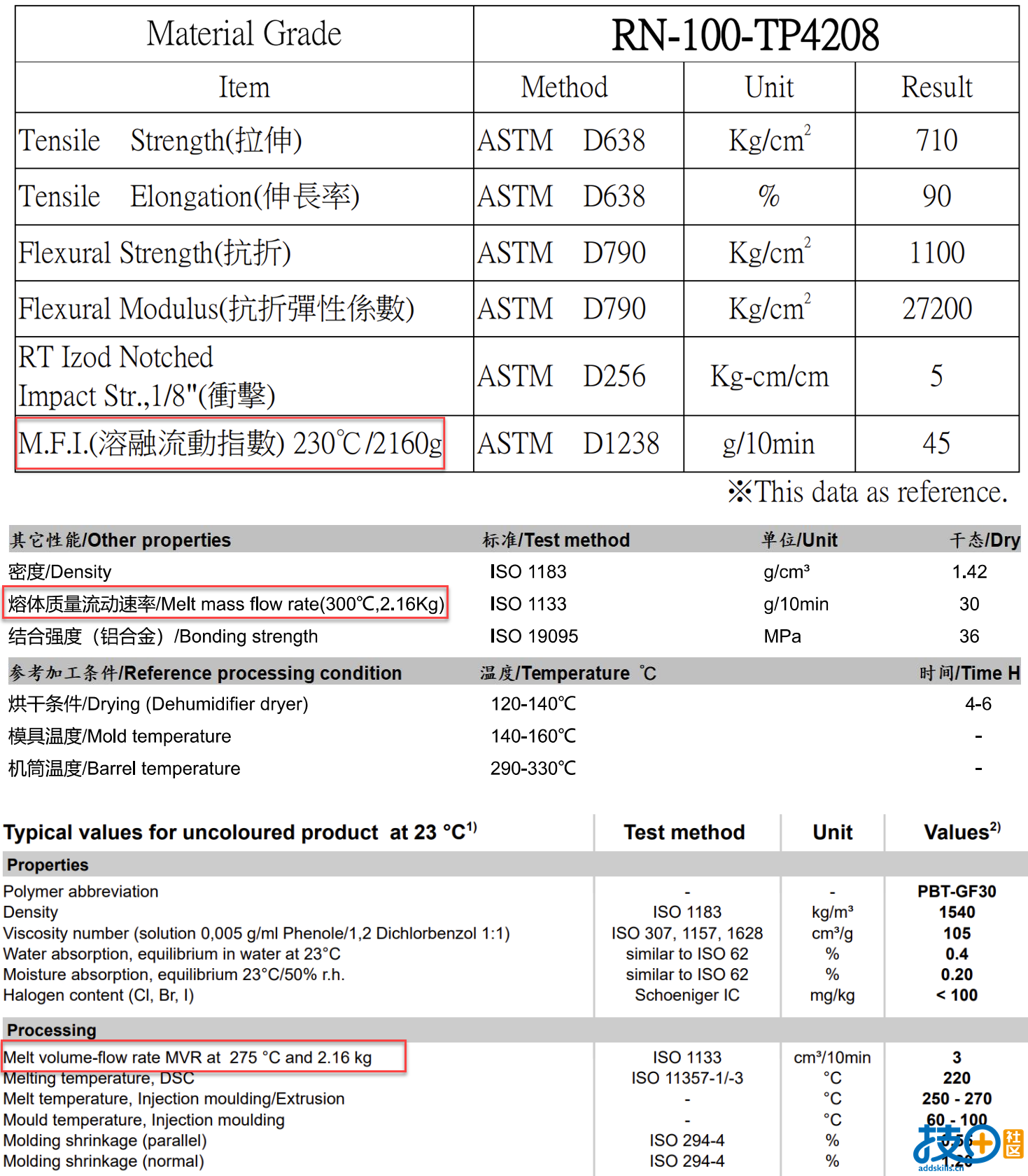

我们经常可以在塑胶材料物性表里看到看到MFI/MVR/MFR这三个参数，如下图所示

这三个参数都代表材料的流动性，先说结论，这三个数值越高，代表材料粘度越低，材料流动性越好

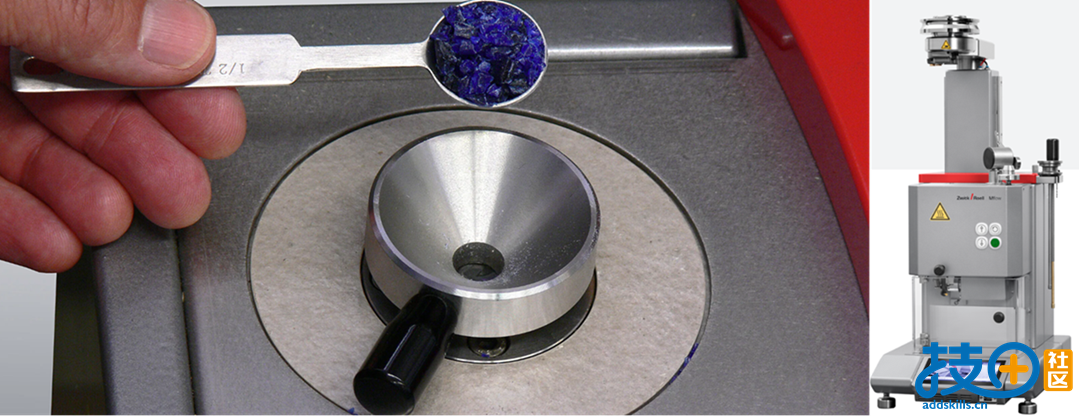

MFI/MVR/MFR测量设备

MFI/MVR/MFR各自的含义如下：

MFI：Melt Flow Index(MFI)熔体流动指数，又称熔融指数，是塑胶材料加工时的流动数值，是塑胶材料的机械性能重要指标之一，MFI数值越大，说明流动性越好。单位为g/10min

测量方法：一般测量方法为，根据待检的材料标准，用熔融指数仪，在一定温度和压力下，通过一定直径的圆管在一定时间内所流出的质量g数，一般时间为10分钟，单位g/10min。

比如：10分钟之内该塑料被挤出20g, 那么MFI测量结果就是20g/10min。MFI数值越大，表示所测塑料原料粘度愈小，分子重量愈小，表示所测塑胶材料流动性越好，反之越差。

MVR：Melt Volume Rate(MVR)熔体体积流动速率，在规定的温度、负荷以及活塞位置条件下，熔融的树脂通过规定长度和内径的口模时的挤出速率，以规定时间挤出的体积作为熔体体积流动速率MVR，通常以每10分钟挤出的熔体质量来表示，单位为cm³/10min。数值越大，材料流动性越好。

测量方法：测量活塞在一定时间内移动的距离，或测量活塞移动一定距离所需的时间，并根据以下公式计算每 10 分钟的体积 [cm³/10min]。

1. MVR [cm³/10min]= 600[s]xAxL/t

复制代码

A:气缸和活塞头的标称平均截面积[cm²]

L:活塞行程[cm]

t:活塞行程时间

MFR：Melt Mass-FlowRate (MFR)熔体质量流动速率，在规定的温度、负荷以及活塞位置条件下，熔融的树脂通过规定长度和内径的口模时的挤出速率。以规定时间挤出的质量作为熔体质量流动速率MFR，通常以每10分钟挤出的熔体质量来表示，单位为g/10min。数值越大，材料流动性越好。

测量方法：测量活塞在一定时间内移动的距离，或测量活塞移动一定距离所需的时间，并根据以下公式计算每 10 分钟的体积 [cm3/10min]。

1. MFR [g/10min]= 600[s]xm/t

复制代码

m:切割树脂重量[g]

t:树脂切断时间间隔

如果已知被测树脂在测试温度下的熔体密度，则可以通过以下公式计算 MFR：

1. MFR [g/10min]= 600[s]x(A×L×ρ)/t

复制代码

ρ: 测试温度下被测树脂的熔体密度 [g/cm³]

也就是：MFR=MVR*ρ

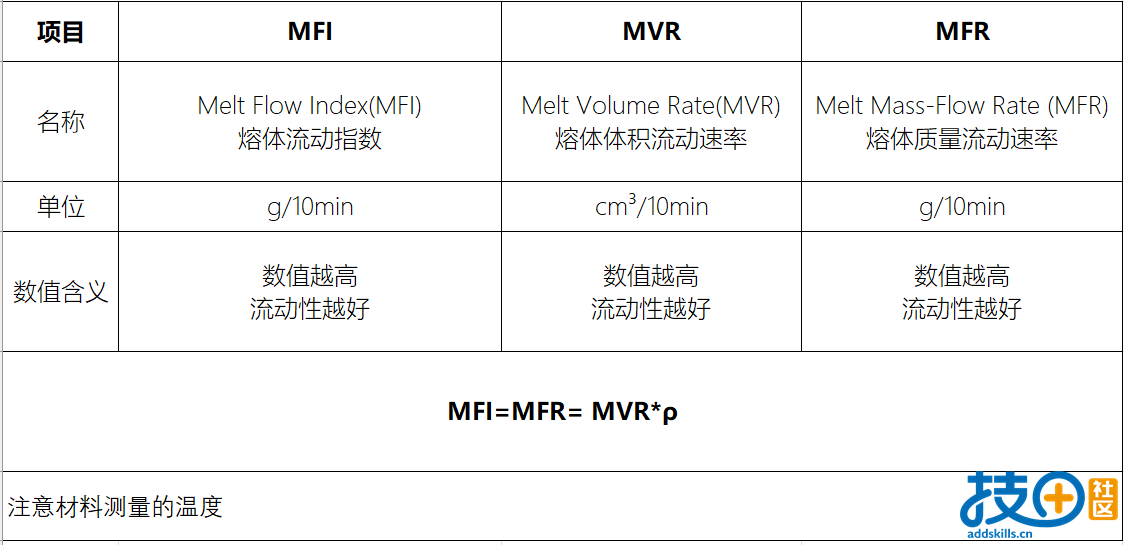

MFI=MFR= MVR*ρ，其中ρ: 测试温度下被测树脂的熔体密度 [g/cm³]

找替代材料时，可以通过熔融指数相同或接近，来找替代的材料。

感谢大神的分享
