Moldex3D软件网格自动复制贴上命令创建匹配网格

      Moldex3D通过撒点以及预设的网格参数很方便划分网格，让用户于建模时能更客制化的生成所需网格，如更方便的撒点设定、自动替换接触面表面网格、更弹性的进阶表面网格生成参数、区域自动加密的选项等工具，让用户不再被预设参数限制网格的分布。

      一些带嵌件的产品包含多接触面，软件能自动创建匹配网格，但有些可能无法产生匹配网格时，软件允许非匹配网格来分析，但还是建议划分网格时，尽量做到接触面网格一致性，从而后续生成网格时，能做到匹配网格，避免分析误差。

      下面介绍一下，Auto Copy/Paste(自动复制/贴上)命令，如何让我们更容易自动创建接触面网格完全一致，从而保证连续性的分析结果。

一.汇入几何模型

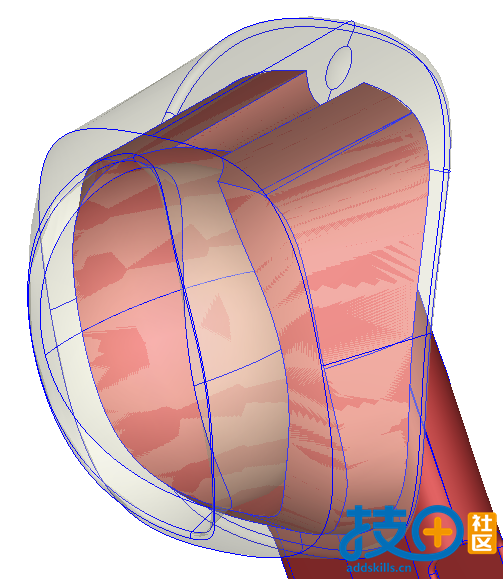

在Studio中导入含有塑件和嵌件的几何模型，两者的接触情况如下图所示

二.撒点—接触面撒点一致化

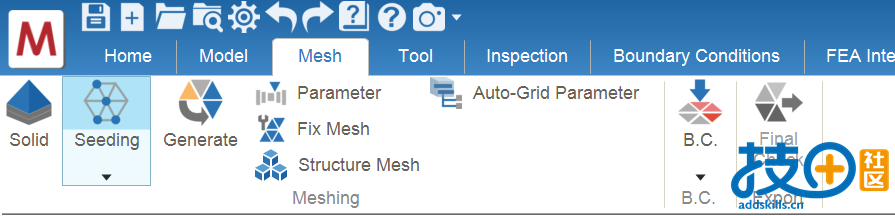

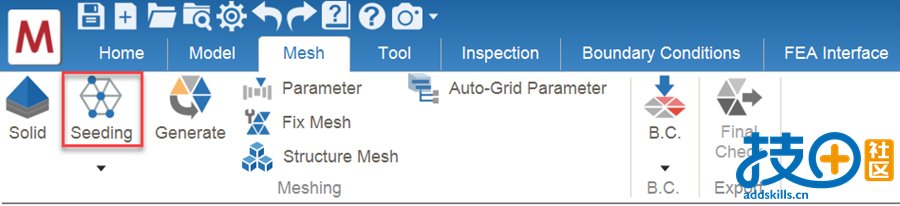

在网格页点击“撒点”

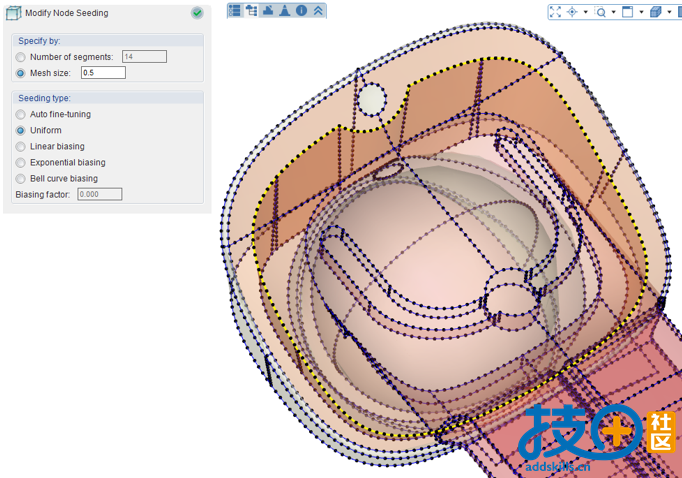

设置好网格撒点尺寸后，进入局部撒点的界面，选择接触面的边界(如下图中的黄色边线)，在塑件和嵌件间给定网格尺寸与一致化撒点(网格撒点尺寸保持一致)，此操作是希望可以减少自动复制/贴上功能进行后网格处理的难度。

注意：通常会使用框选来同时选到产品和嵌件间重叠的网格，善于框选可以提升选取效率。

三.产生表面网格

点击Generate(生成)，弹出BLM网格创建命令，先将钉选于表面网格生成项，先生成表面网格

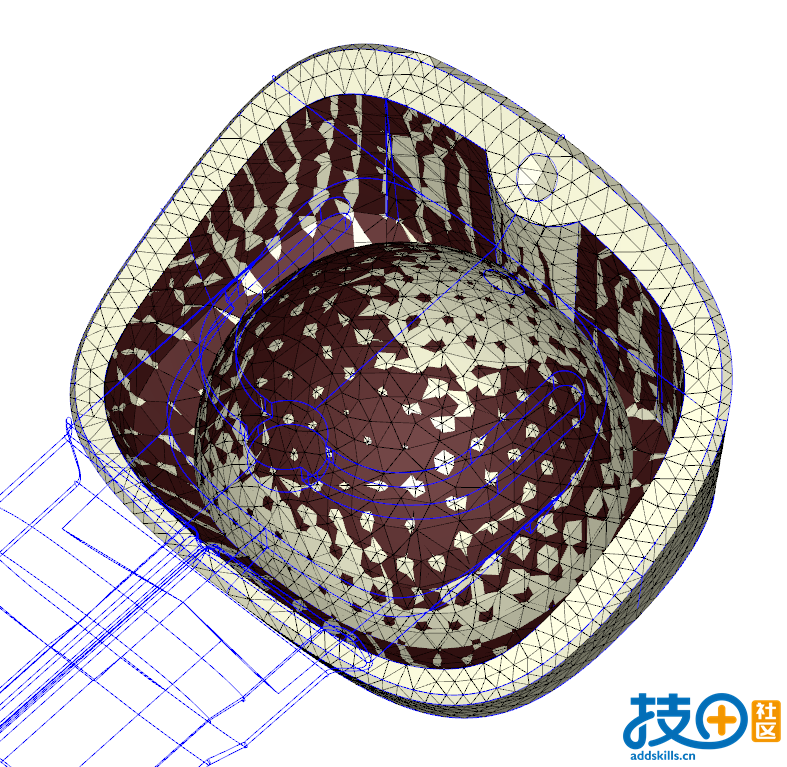

表面网格完成后，可以看到塑件和嵌件接触面有许多不匹配的表面网格，如下图所示

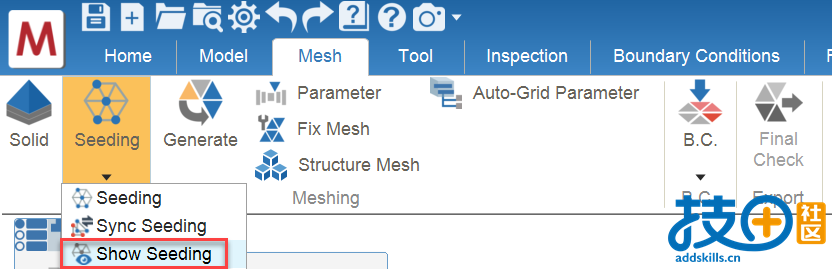

此时可点击网格—显示撒点信息，进行二次检查，确认产生的表面网格于步骤2的撒点位置相同(确保撒点是一致)

四.使用自动复制/贴上命令

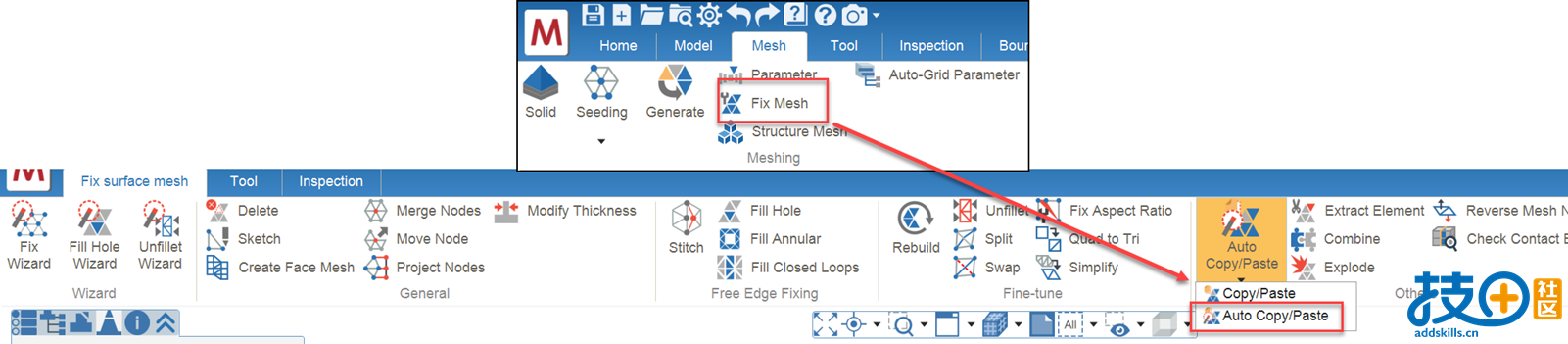

点击“Fix Mesh(网格修复)”命令，使用”Auto Copy/Paste”(自动复制/贴上)命令。将塑件端的接触面网格复制黏贴到嵌件上。

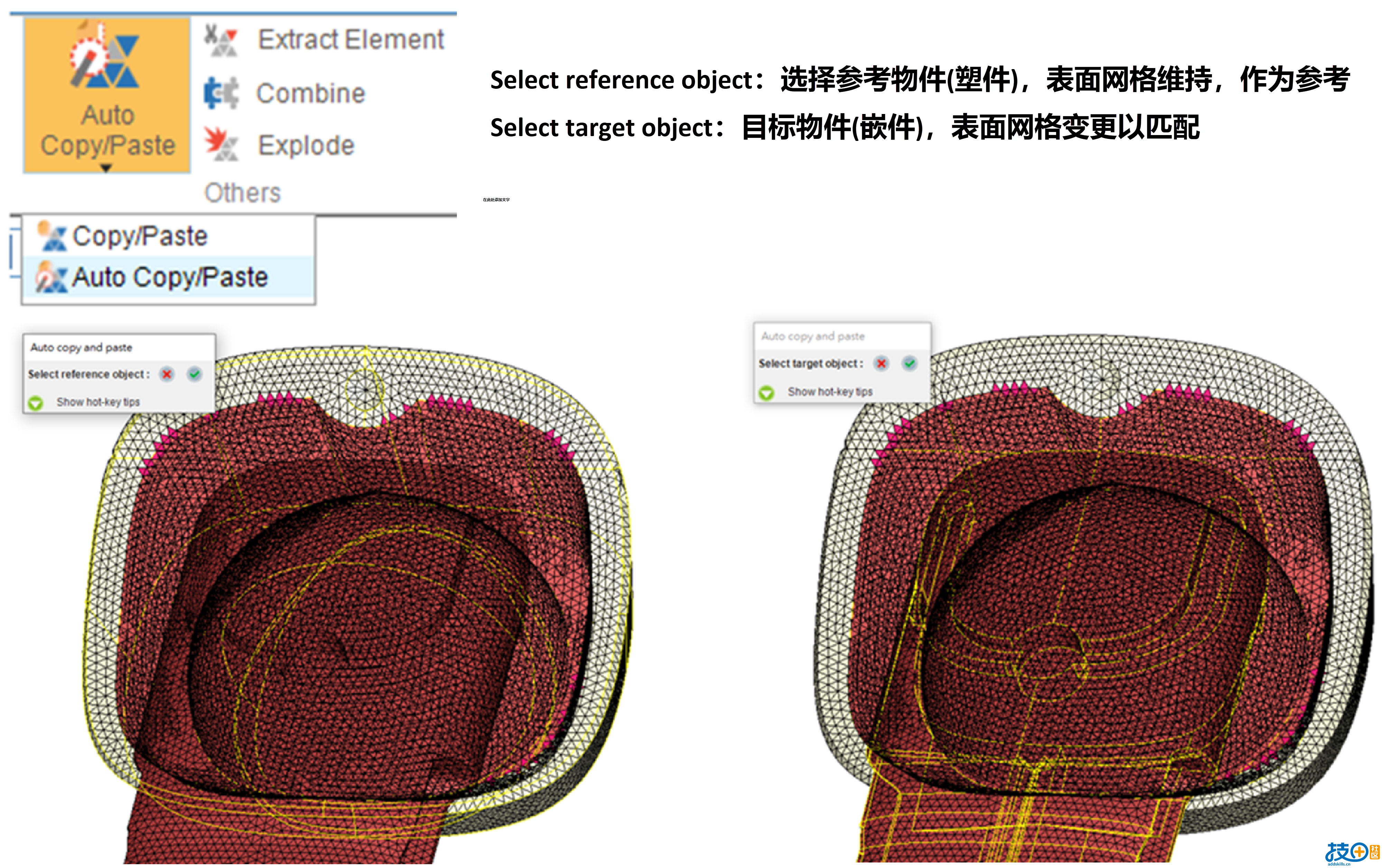

点击”Auto Copy/Paste”(自动复制/贴上)命令，先点选产品设定为参考对象，再点选嵌件将其设定为目标对象。执行后观察两端接触面网格已相同。

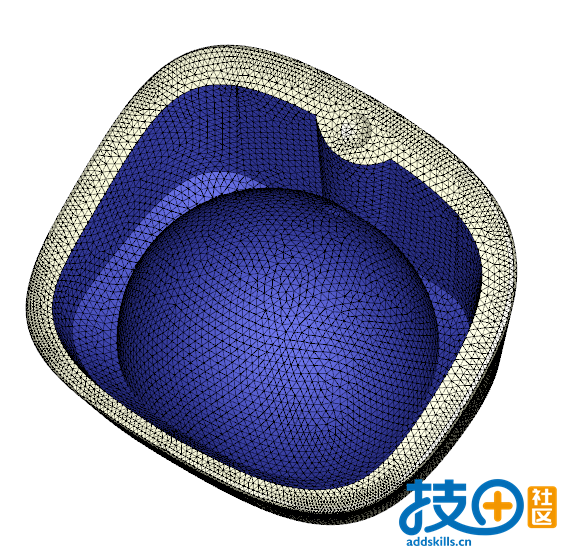

如果偏好设置—网格-Solid页签，不勾选允许非匹配网格，则可进行二次检查，匹配网格将被标注为蓝色，非匹配网格则会被标注为桃红色，如下图所示

五.修复表面网格缺陷

执行”Auto Copy/Paste”(自动复制/贴上)命令时，有时边界处会因微小失误而导致自由边与悬空网格，需进行手动修复，如下图所示，修复步骤如下：

1. 执行合并点，选取所有表面网格，取消勾选“仅合并存在于自由边上的网格点”后点击确认，完成后可以看到多数的自由边已修复

2.由自动复制/贴上所引起的内壳，可透过点选缺陷列表中的内壳，并直接按下键盘上的删除键一次移除

3.剩下的网格缺陷可透过一般修复表面网格的方式来修复以此例而言，剩下的自自由边可透过缝修复

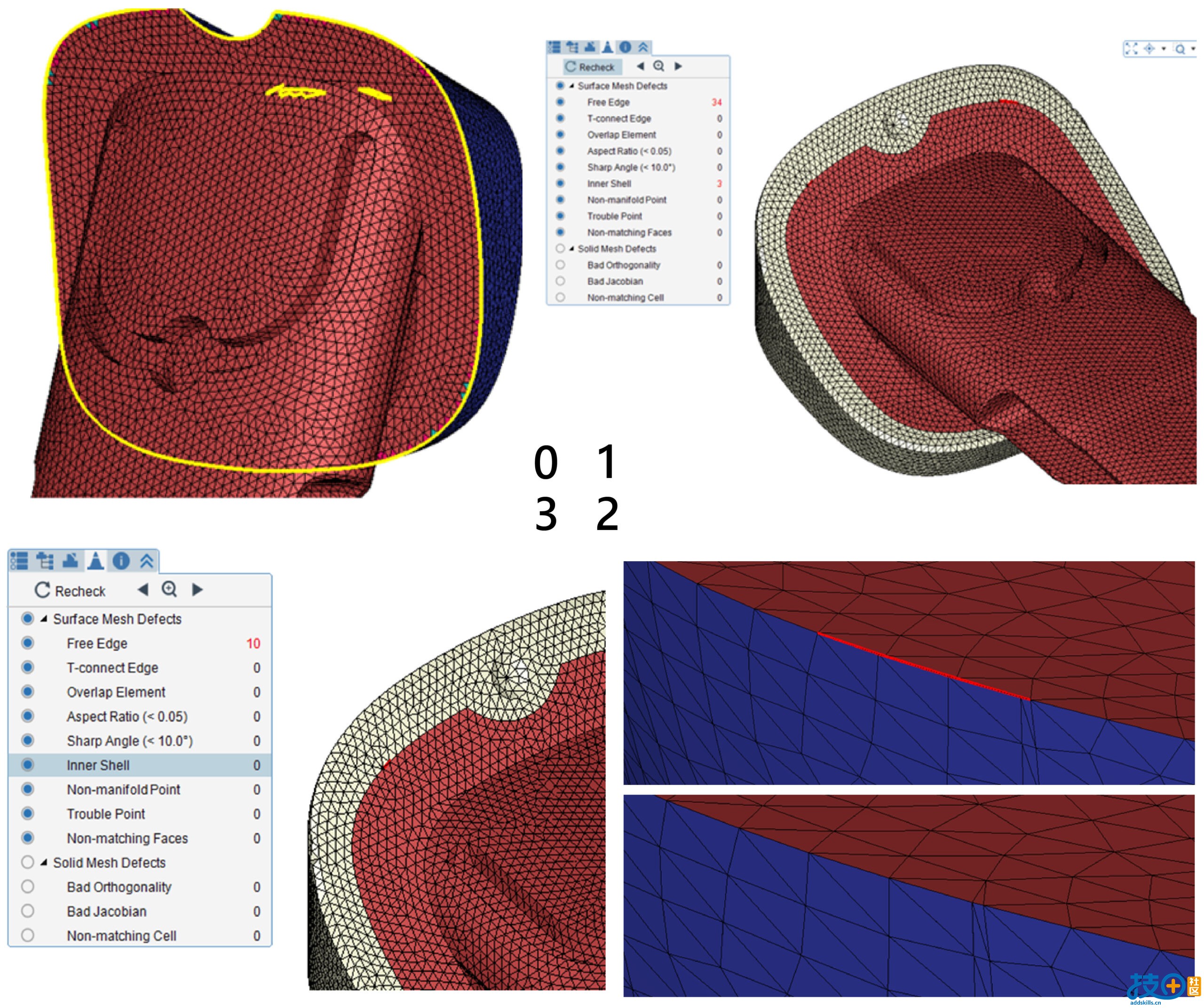

0：自由边显示；1：合并顶点相近的网格; 2：移除内壳; 3：修复其他网格缺陷

六.实体化网格

经过以上操作后，构建了完全一致的接触面网格，即可进行下一步，生成实体网格，点击生成，产生一致接触面的实体网格。

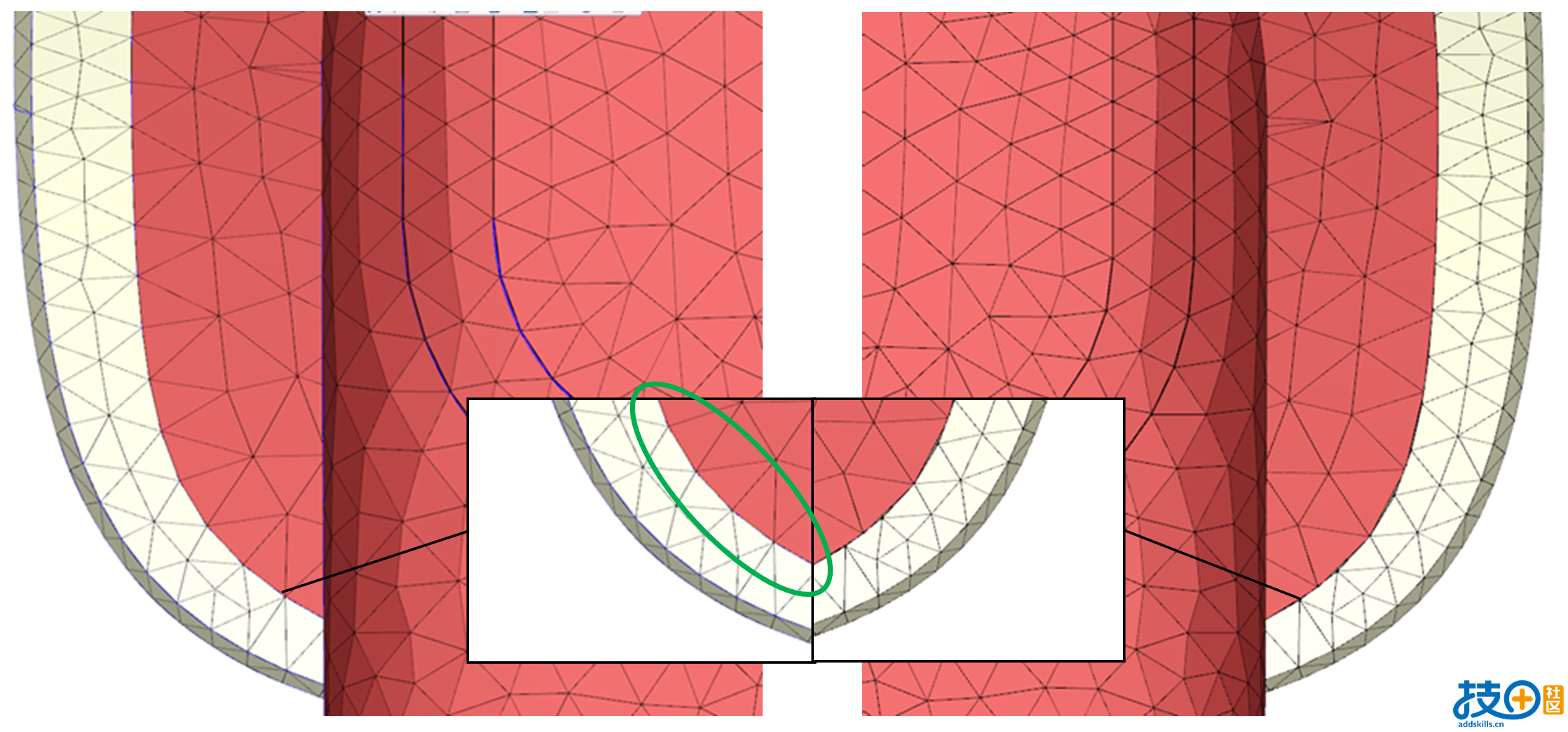

对比自动复制/贴上后缩产生的网格接触面网格与初始默认生成的网格，如下图所示，接触面一致网格节点皆互相连接，初始网格则生成不匹配的网格。
