Moldex3D如何输出变形结果模型做模具预变形？

解决复杂产品变形问题，经常采用预变形的方法，模具预变形是成型制程中，用于弥补成品收缩时常用的技术。

在已知预期变形值下，将模具设计得比实际产品稍大，产品最终尺寸即可更接近设计标准。然而因成型工艺相当复杂，且皆会影响部件的变形，导致不易获得成型后尺寸变化并确定适当的补偿值。

Moldex3D支持使用不同格式的STL和STP输出变形模型，以供进一步应用；此外，结合NX全球变形功能，可以执行模具补偿法。

导出变形模型并执行模具补偿，操作如下：

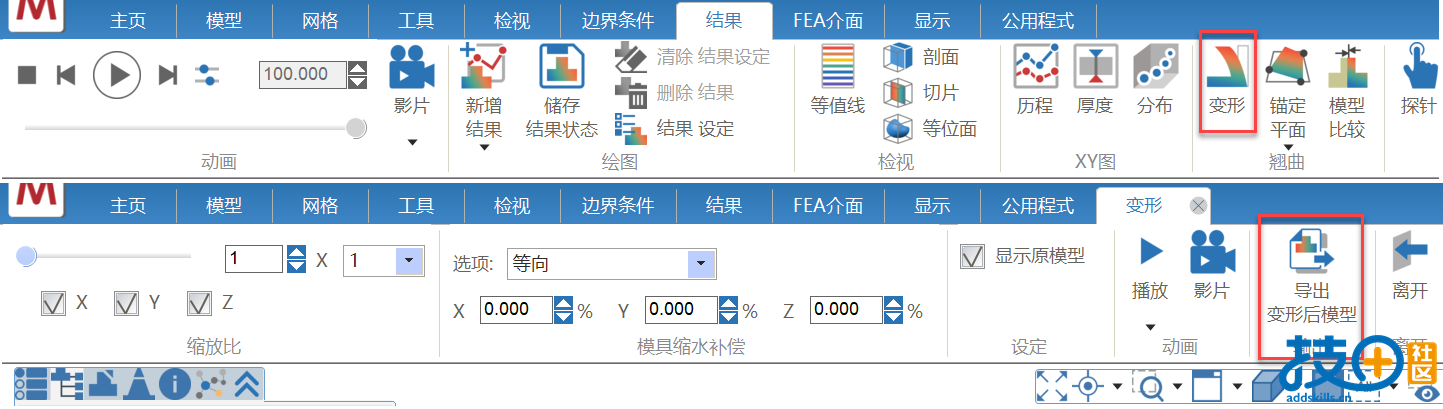

1.完成翘曲变形分析后，，进入结果分页，单击翘曲中的<变形>来进行翘曲结果的输出。

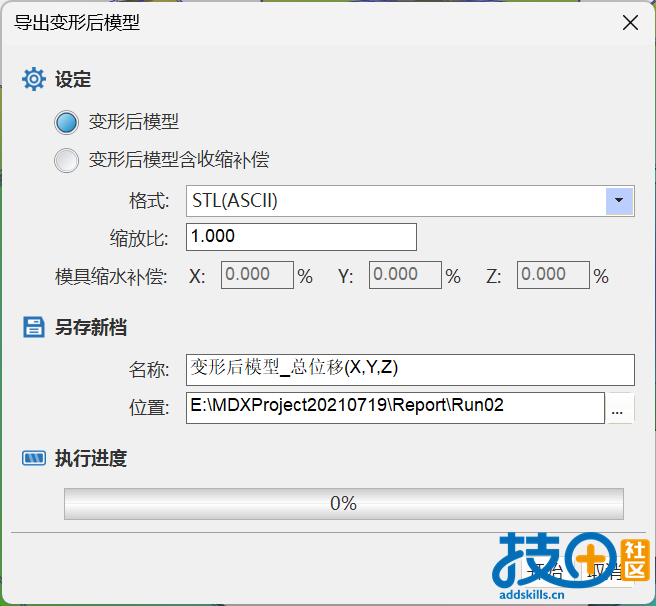

主要会使用导出变形后模型的功能，可选择的文件格式包括STL（ASCII），STL（Binary），CATIA RSO格式和NXGlobal变形格式，以及STP格式(2024版新增格式)

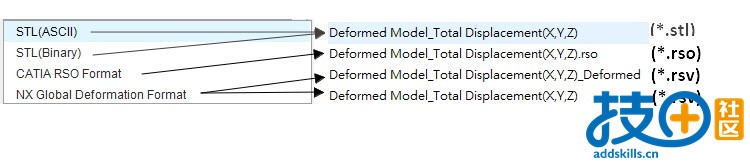

注意：所有输出档案是包含变形讯息之表面网格元素数据，其相关的CAD内核如下。为了获得变形几何外形，需要进一步的转移过程，这也将在本文中介绍。

档案 *.stl 输出文件格式设置为STL（ASCII）和STL（Binary）。

档案 *.rso 输出文件格式设置为CATIARSO格式。

档案 *.csv和*_Deformed.csv 输出文件格式，设置NX Global 变形格式。

2024版新增STP格式，输出更方便

在开始前：预期在XYZ方向上以不同的变形补偿率定义翘曲变形缩放。在使用结果中测量工具上的距离检查XYZ方向的线性收缩率。然后，按照三个方向的收缩百分比个别来补偿模型。在此模型中，X方向线性收缩率为0.389%，Y方向为0.404%，Z方向为0.726%。

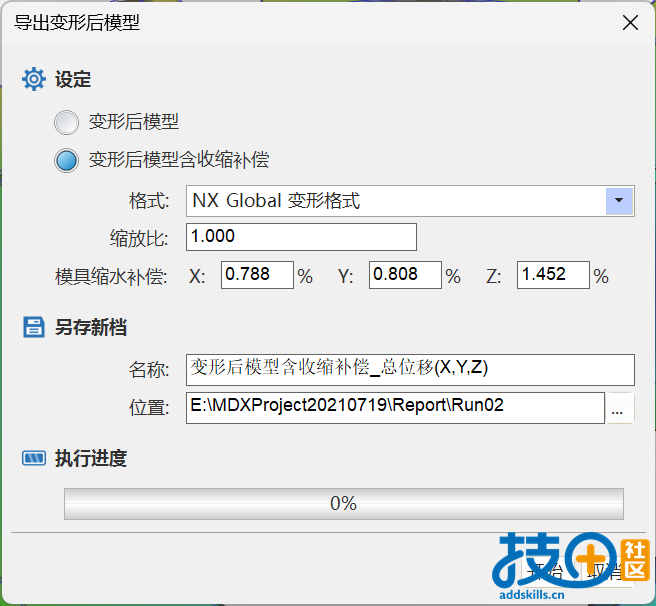

2.若要使用导出变形后模型的功能，需勾选变形后模型含收缩补偿。选择格式为NX Global变形格式，修改缩放比为“1”。 还要在XYZ方向输入个别的模具补偿值，该值是线性收缩百分比的两倍。 然后，指定另存新文件名称和位置，然后点击开始导出文件。

或者缩放比例输入-1，模具缩水补偿，按照测量的线性收缩百分比填写

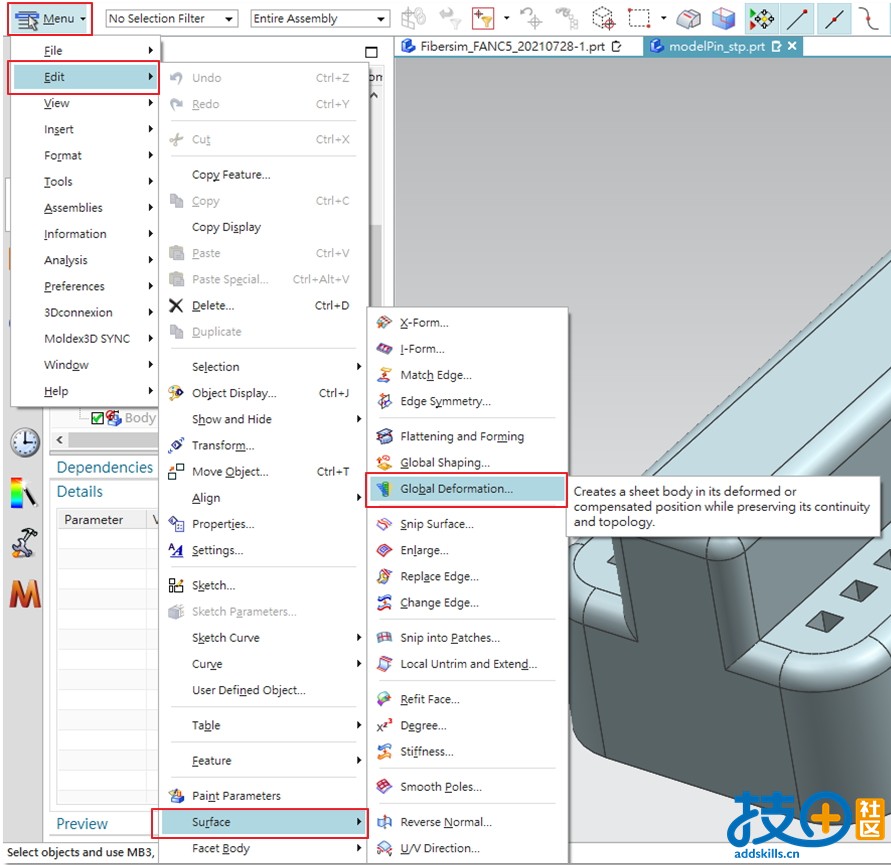

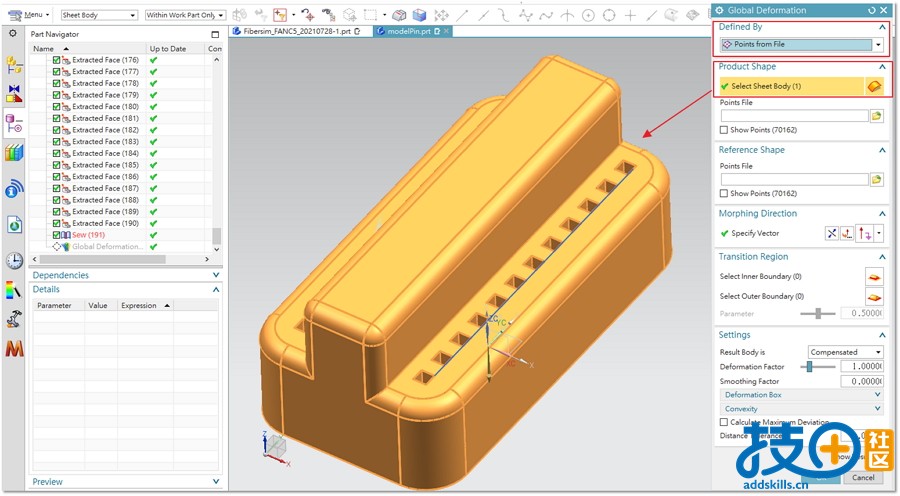

3.在NX使用者界面中，先行开启原始几何模型。经由以下步骤启动全变形：选项→编辑→表面→全变形(Global Deformation)。从产品形状及定义选项，选择Point fromFile及Select Sheet Body，目标模型显示会标示为橘色。

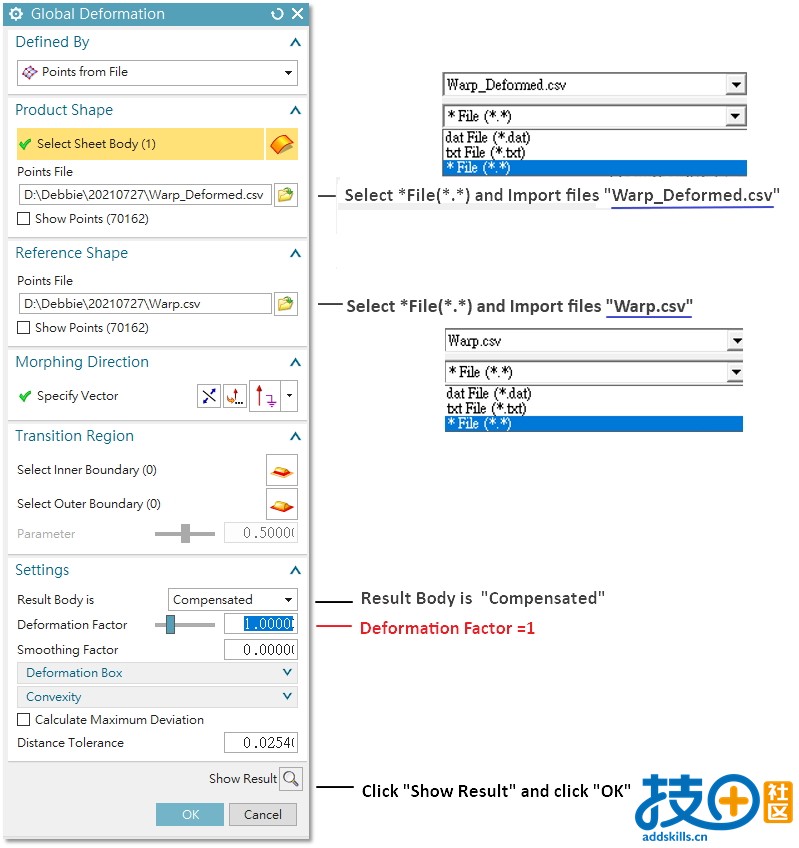

4.将文件类型改为“*.File(*.*)”，并汇入档案 * Warp.csv和 *Warp_Deformed.csv，在设定将结果体设置为Compensated，并将Deformation Factor定义为1.00。然后单击Show Result(显示结果)和OK。

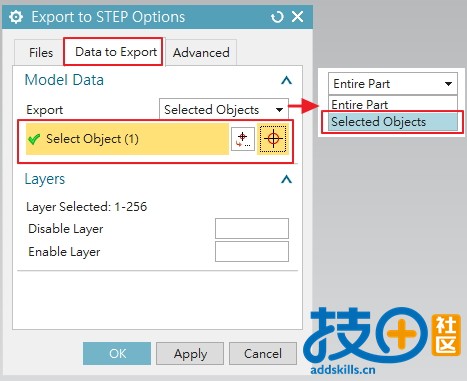

5.输出变形模型，请执行以下步骤：档案输出→输出选项→选择文件类型（根据所需的文件类型）。在Date to Export中选择Select Object，然后从模型列表中选片状体全变形Sheet Body of Global Deformation，单击OK输出。

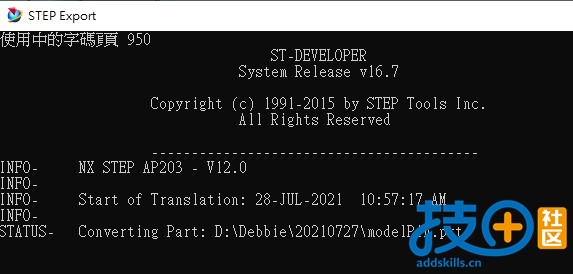

6.CAD转换和输出补偿模型的画面如下。
