Creo Elements/Direct如何根据指定的劳尔色号给零部件上色?

很多时候，客户根据自己厂内环境，对新购入的设备有特定的颜色要求，比如指定了RAL5000的蓝色，那在OSD里要怎么做才能配置成需要的颜色呢，此问题已困扰我好久了，一直没找到解决办法，特发帖请教各路大拿，

如果知道这个颜色的RGB，直接定义这个颜色就可以了

Superman 发表于 2024-9-21 12:35
如果知道这个颜色的RGB，直接定义这个颜色就可以了

在哪儿可以设置RGB的值呢？

创建调色板添加颜色的操作流程：

1.选中零件，右键—零件属性，弹窗零件属性窗口
在外观—零件颜色—基础，点击更多颜色后，弹出颜色选择器，点击<选项>，可以新建一个调色板，比如可以创建名称为RAL的调色板，输入名称后，点击<应用>

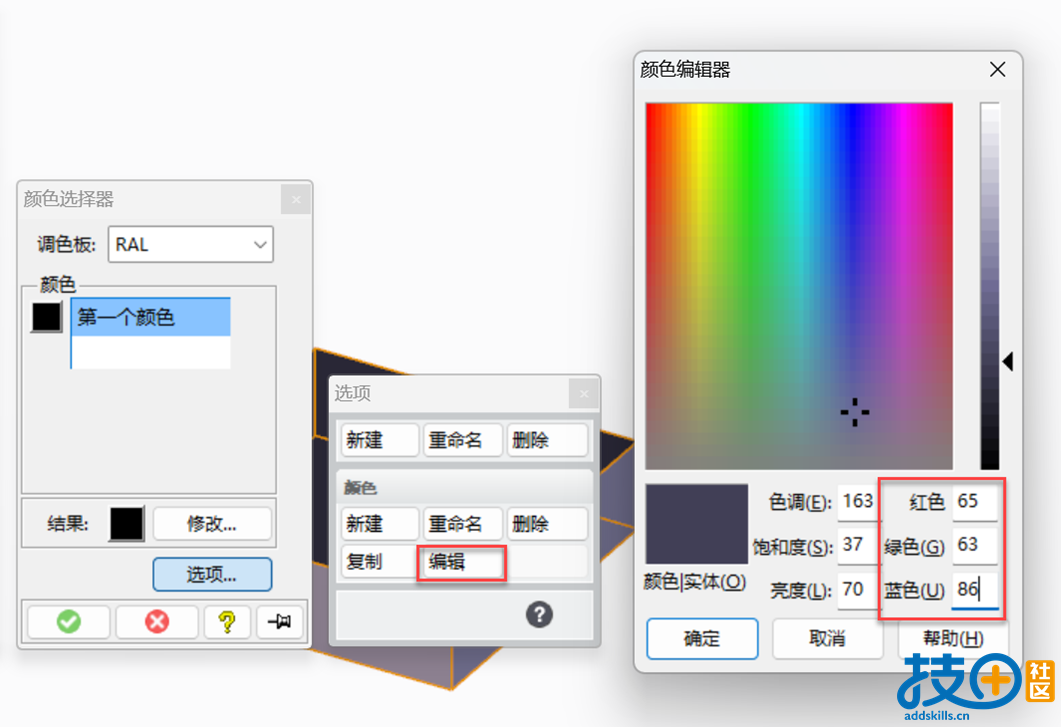

2.默认创建一个颜色，选中<第一个颜色>，点击选项，选择<编辑>，弹出的颜色编辑器中，在红绿蓝中对应输入RGB值，比如RAL5000，可以查询到RGB值为65，63，86，对应输入即可，点击确定，颜色就修改好了

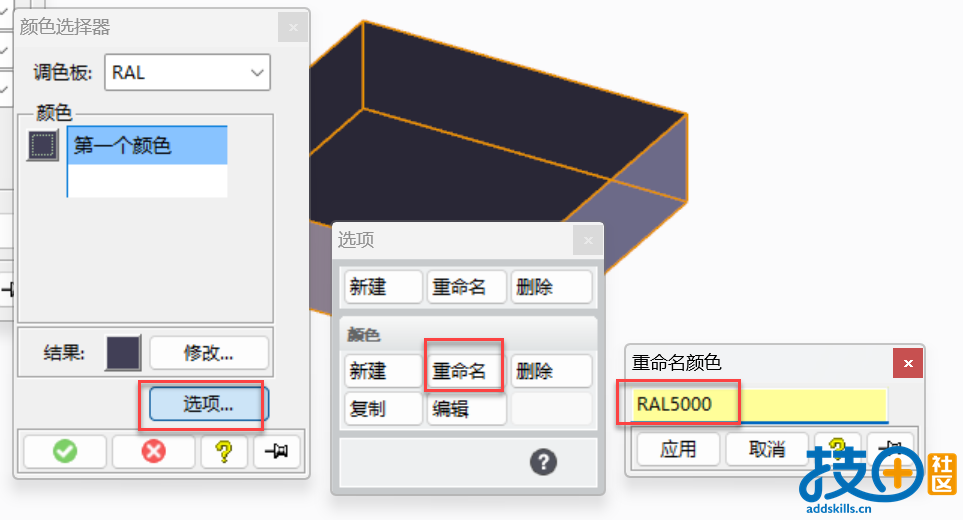

3.默认创建的颜色名称<第一个颜色>，可以点击<选项>—<重命名>，输入颜色名称，比如RAL5000，点击应用就修改好了颜色名称，选中这个颜色，就可以赋予零件这个颜色了。

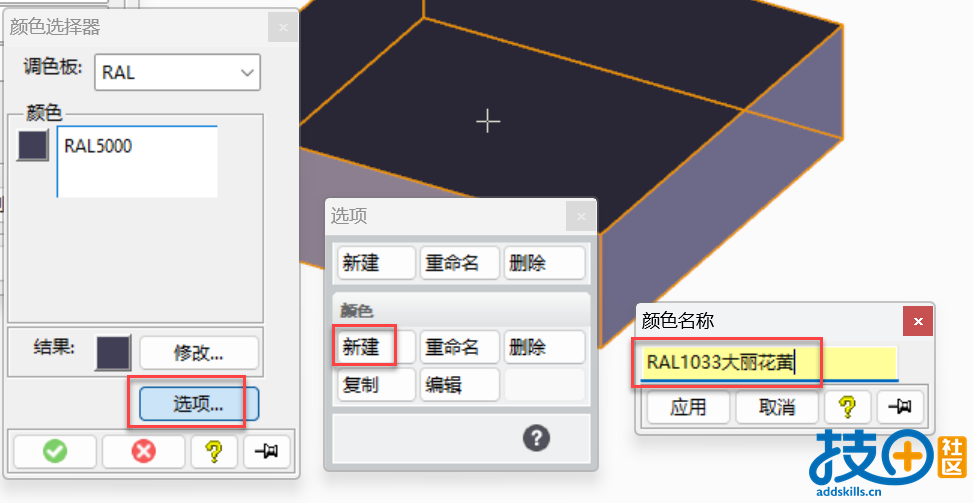

4.如果希望创建其他颜色，可以继续点击<选项>—<新建>，输入颜色名称，比如要创建RAL1033大丽花黄的颜色，可以直接输入这个名称，点击应用

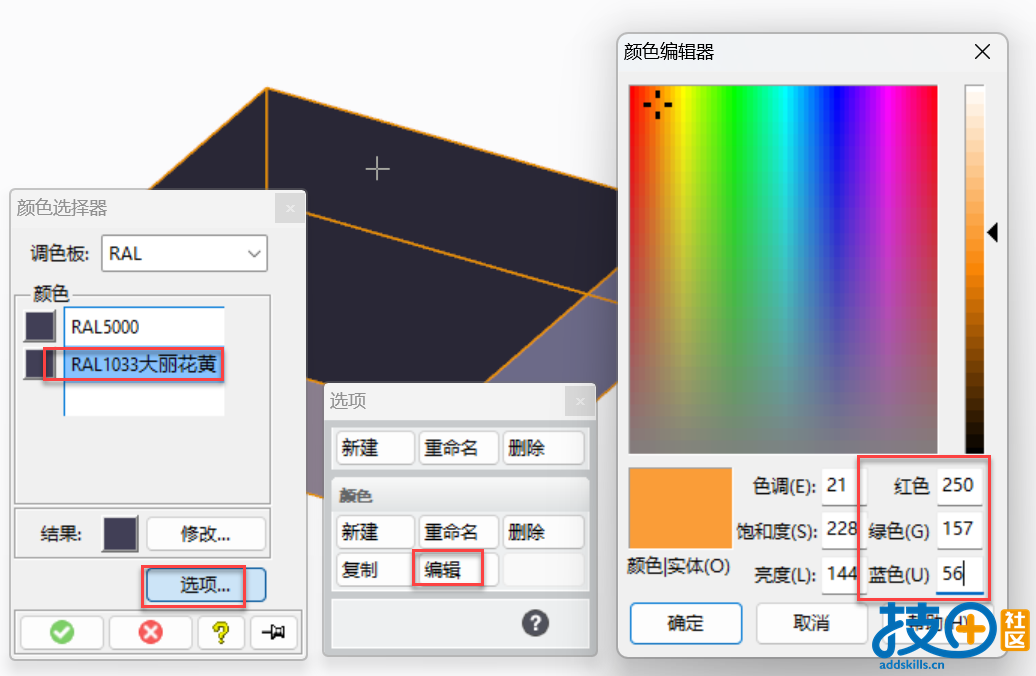

4.创建好颜色名称后，选中这个颜色，点击<编辑>，弹出的颜色编辑器窗口中，输入提前查询到RAL1033大丽花黄的RGB值，依次输入到红色250，绿色157，蓝色56，点击确定，RAL1033大丽花黄颜色就创建好了

Superman 发表于 2024-9-21 17:07
创建调色板添加颜色的操作流程：

1.选中零件，右键—零件属性，弹窗零件属性窗口

谢谢版大！非常感谢~
