2D圆角显示为直线，与3D不符

3D转2D图时，发现3D里面的R角在2D里面显示为直线，更改视图计算模式为图形时，R角形状也不对











insulator.zip (21.33 KB, 下载次数: 1)

2024-7-16 10:02 上传

点击文件名下载附件
3D

Superman已获得悬赏 1 贡献+2 金币

最佳答案

我用的是20.1版，刚找了一台17.0的测试了，17.0计算模式Classic（传统）模式下，也可以正常显示圆角 按说18.1版本应该也是能正常显示的，具体什么原因导致的，还真不好分析。 不知道之前有没有遇到类似的问题， ...

• Superman
• 发表于2024-07-16
• 详细答案 >

图片如下

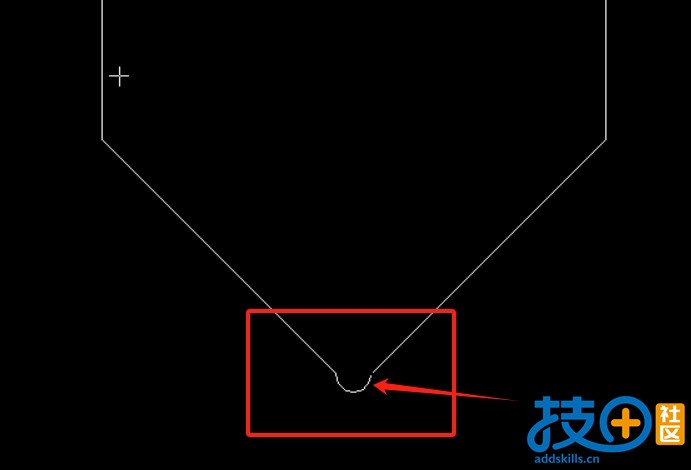

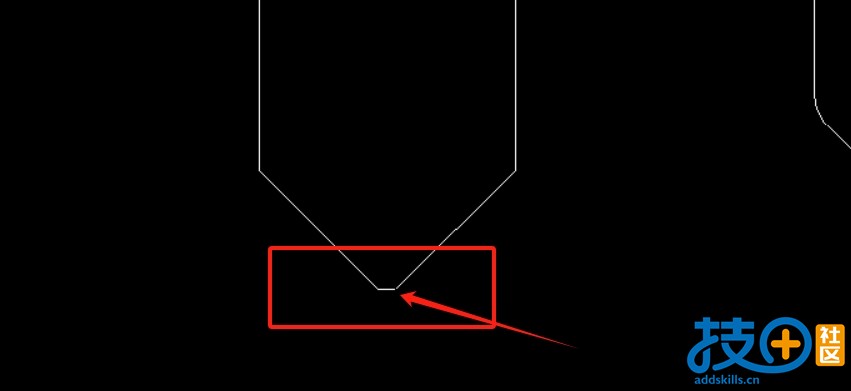

2D视图

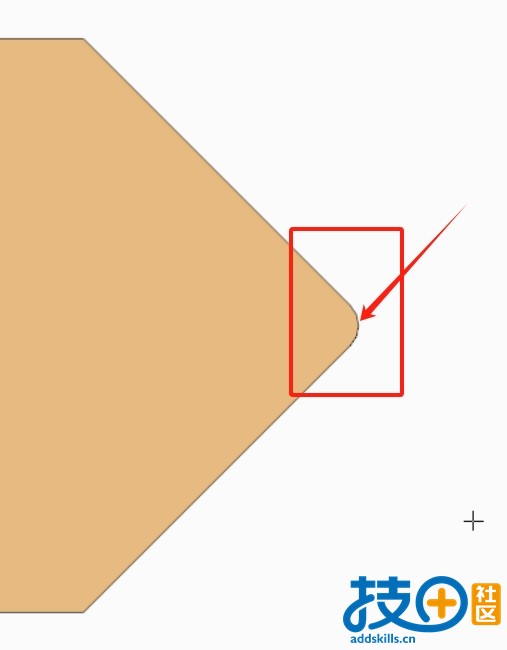

3D视图

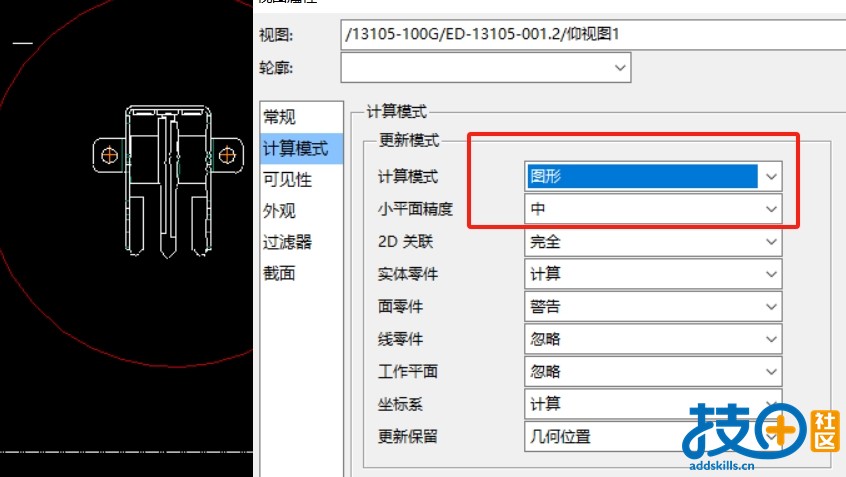

更改计算模式

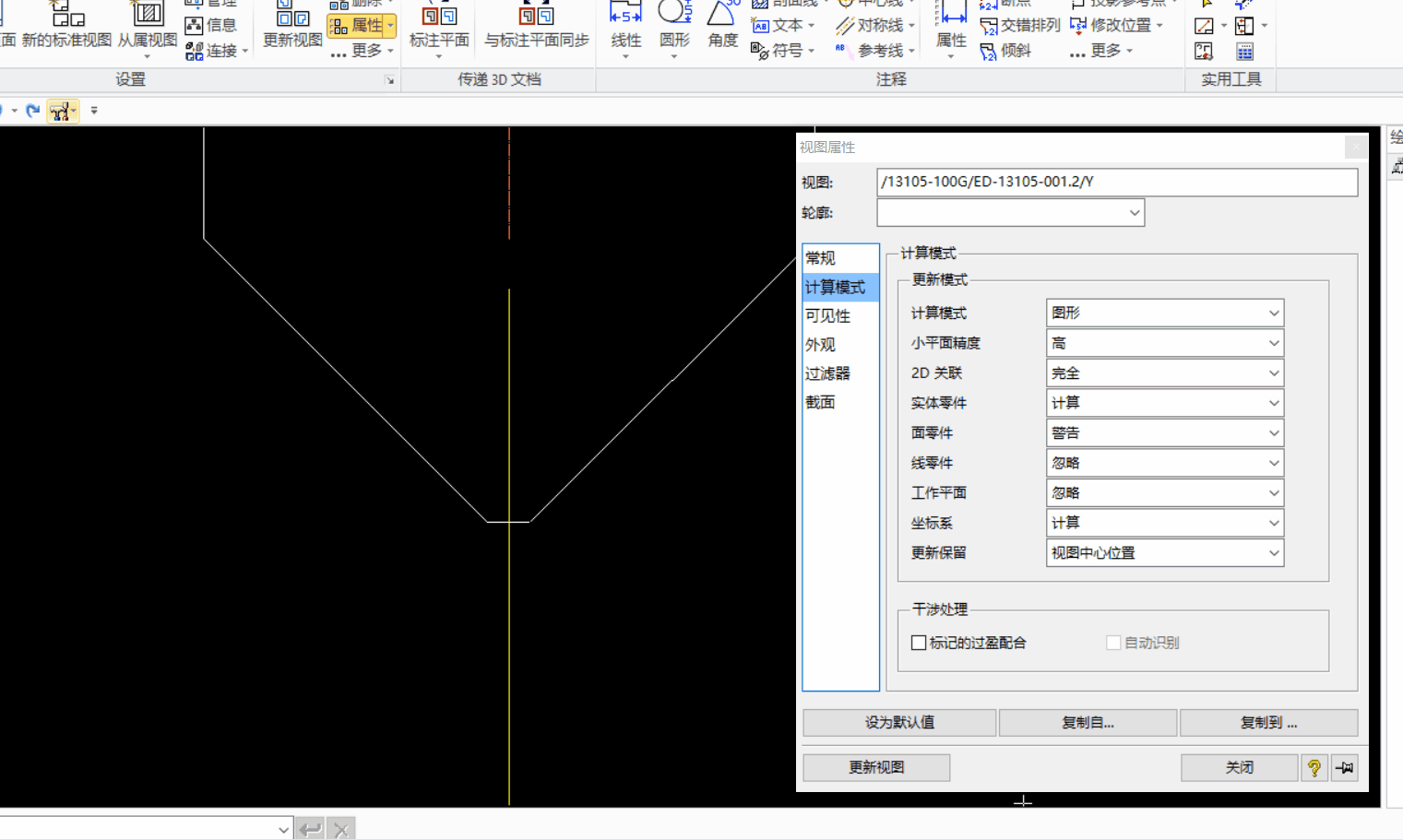

依然怪怪的

能否单独上传这个零件（编辑帖子，上传附件），我测试一下？

Superman 发表于 2024-7-16 09:50
能否单独上传这个零件（编辑帖子，上传附件），我测试一下？

您好，已经上传，有劳您了，谢谢！

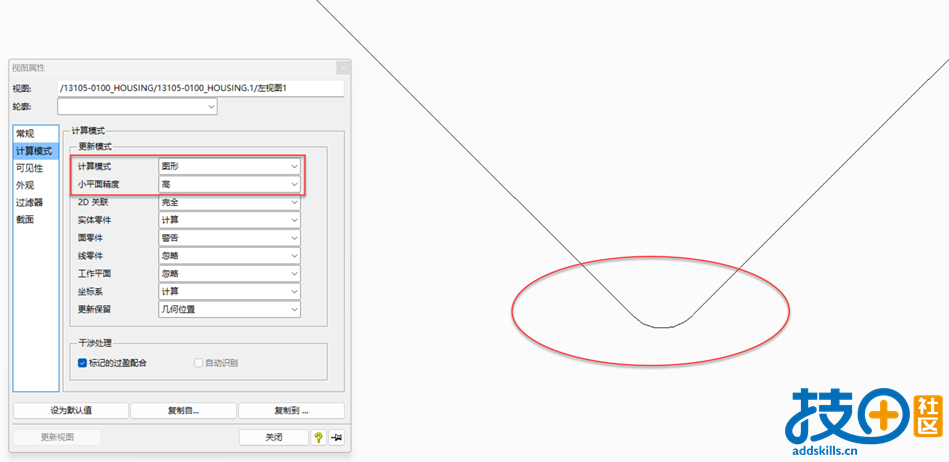

我这边测试了，“计算模式”调整为“图形”，小平面精度高，可以正常显示R角圆弧


计算模式里的图形适合处理大模型

Superman 发表于 2024-7-16 10:42
我这边测试了，“计算模式”调整为“图形”，小平面精度高，可以正常显示R角圆弧

我试过啊，版本18.1的，更新完和您的不一样，我上面图片也放了

图形怪怪的

勿忘１２８√e９ 发表于 2024-7-16 10:51
我试过啊，版本18.1的，更新完和您的不一样，我上面图片也放了

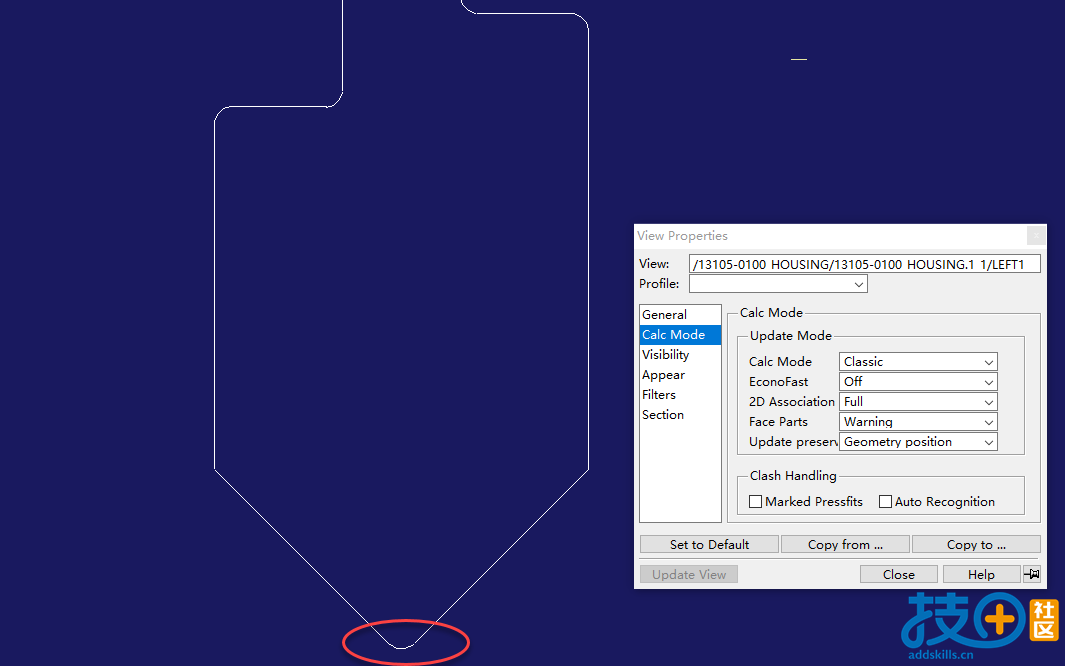

我用的是20.1版，刚找了一台17.0的测试了，17.0计算模式Classic（传统）模式下，也可以正常显示圆角


按说18.1版本应该也是能正常显示的，具体什么原因导致的，还真不好分析。

不知道之前有没有遇到类似的问题，你的软件用户环境，你有备份吗？如果有备份，可以将之前备份的用户环境替换一下，看看会不会正常。
或者重置为默认的用户环境，测试一下。

软件用户环境相关知识，可参考下面的帖子：
【经验分享】Creo Elements/Direct用户环境文件夹的重要作用

Superman 发表于 2024-7-16 14:55
我用的是20.1版，刚找了一台17.0的测试了，17.0计算模式Classic（传统）模式下，也可以正常显示圆角

我换了一台电脑测试没问题

勿忘１２８√e９ 发表于 2024-7-16 15:09
我换了一台电脑测试没问题

如果其他电脑没问题，那就是你的用户环境有问题了，可以把没问题的那台电脑，软件用户环境复制到你的这台电脑上，替换掉现在的用户环境。
