Moldex3D如何创建流动动画?

制作模流分析报告时，流动动画一般必不可少，展示整个熔胶充填的全过程，Moldex3D创建动画方法如下：

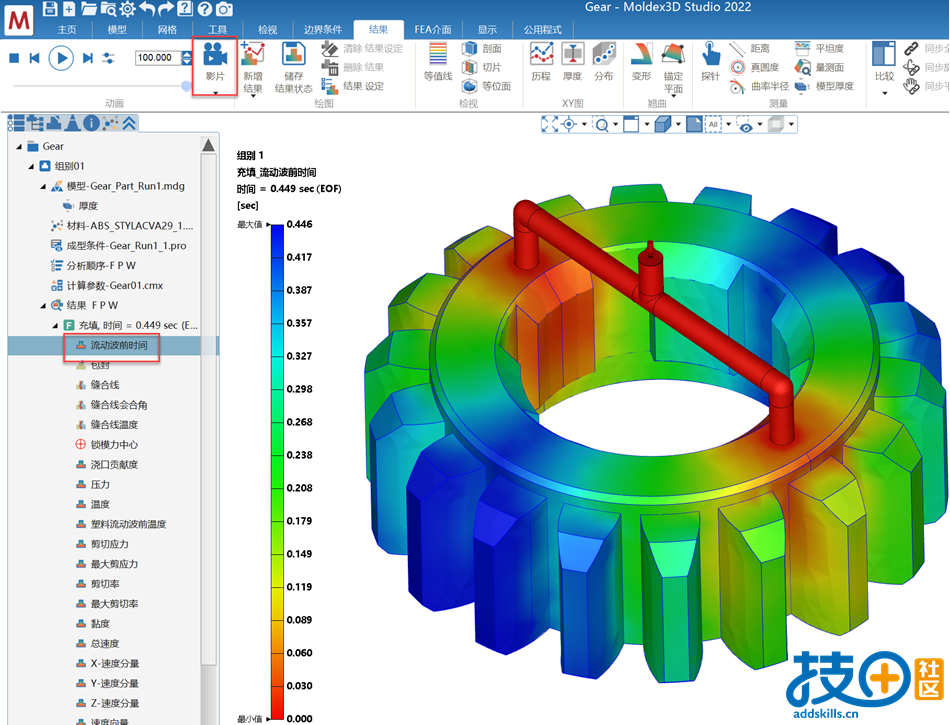

1.顶部标签页选择<结果>，然后在左侧专案树中，选择结果列表，选择充填结果中的，<流动波前时间>，切换到流动波前时间这一分析结果，然后点击顶部<影片>命令

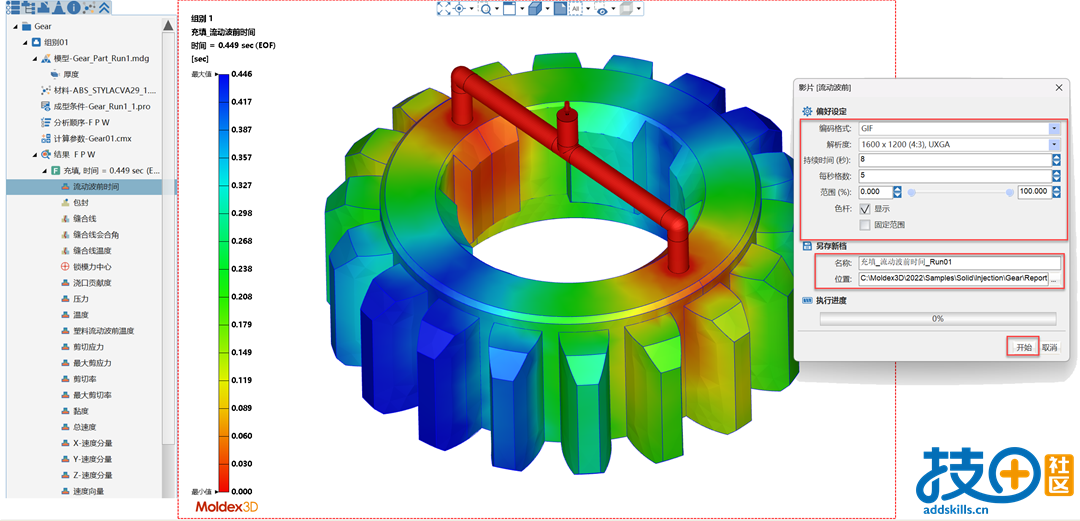

2.弹出动画制作命令窗口，默认以流动波前来创建。创建动画前，注意红色的虚线框就是动画视窗，调整好视图显示大小和角度，动画会按照你自己调整的，当前视图显示大小和视角去创建动画

编码格式：有三种动画格式，GIF/AVI/MP4，一般制作PPT模流分析，选择默认的GIF格式即可；

解析度：红色虚线框就是动画的视窗，大小可调，动画的分辨率默认会根据屏幕分辨率选择，有4：3，16：9，16：10等几种比例可选，每种比例下有不同的分辨率大小可选(分辨率越大，动画越清晰，当然档案也越大)，一般可以保持默认即可；

持续时间：一般默认设置为8秒，也可以自行调整

每秒格数：可保持默认，一般默认是5

范围：某个区间的流动情况，可以通过范围调整。比如，想看某处结合线的汇合过程，可以调整充填范围，只看两股胶的汇合的短暂过程

色杆：勾选<显示>，动画过程中会显示波前动画色杆，并且可以让色杆随流动波前一起移动；如果不想色杆颜色移动，可以勾选<固定范围>，则色杆保持静止

另存新档：名称和保存动画的位置，默认保存在分析专案文件夹<Report>-<Run>中，也可以手动调整保存位置；

点击“开始”，就自动创建流动动画了。
