CoCreate能否按照链条轨迹进行装配？

按照链条轨迹进行装配

这种装配是否可以实现

我知道答案 回答被采纳将会获得 1 贡献 + 2 金币 已有7人回答

有没有这个链条齿轮模型，可以提供一下？

Superman 发表于 2023-10-17 15:38
有没有这个链条齿轮模型，可以提供一下？

上传不了  发了QQ

理论上可以装配，但因为链条的数量多，配合关系上百个之多，在装配时勾选<实时>选项时，导致实际装配，卡顿，软件反应很慢，操作起来很困难。

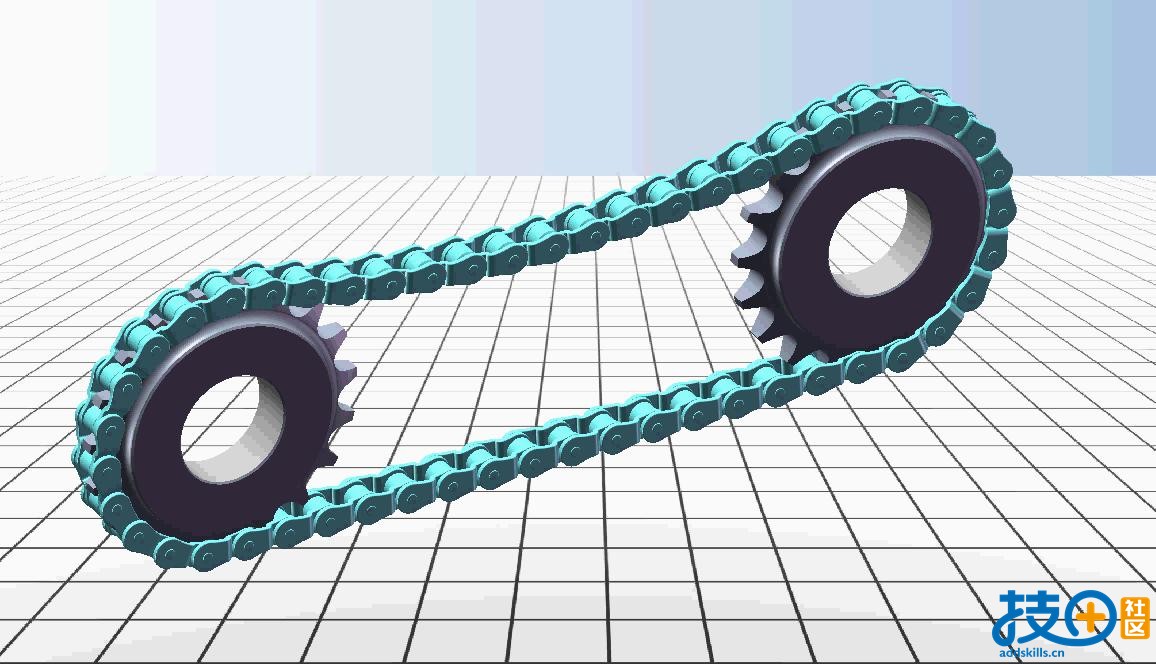

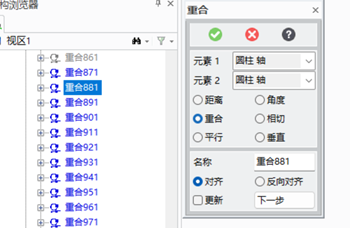

链条装配到齿轮上，大概的思路：1.先将链条通过关系装配，基本都是转轴的轴对齐，链条比较多，需要一点时间


2.建议一个固定转轴，齿轮跟转轴是轴对齐的关系，齿轮可以在固定的转轴上转动

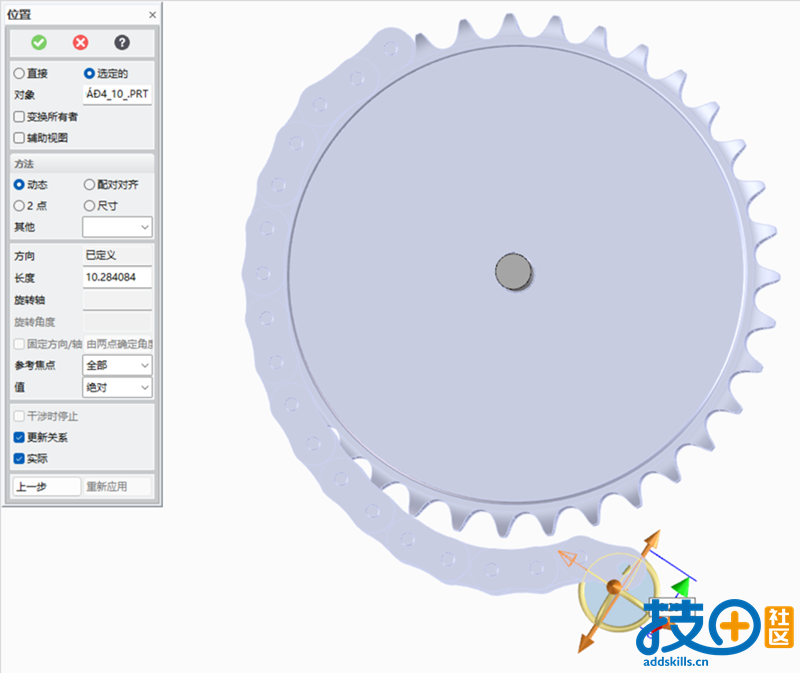

3.通过<位置>(也就是装配命令)，勾选“更新关系”和“实际”，拖动链条，就可以完成装配了

上图只保留部分链条，操作起来就很快，如果是很长的链条，操作很卡顿

Superman 发表于 2023-10-18 10:39
理论上可以装配，但因为链条的数量多，配合关系上百个之多，在装配时勾选选项时，导致实际装配，卡顿，软件 ...

版大，我觉得可以简化一下：如果设计时两个链轮的中心距满足了Cn1*Pitch+Cn2*Pitch+Ln1*Pitch+Ln2*Pitch = （sum n) * Pitch
[n为整数].
Cn1是轮1上相咬合的链节数
Cn2是轮2上相咬合的链节数
可以直接使用装配一个链节（不需要关系）到链轮节圆与链条中心线（两个节圆相切的直线）相切的点上，然后沿链条节圆阵列所需要的节数。如此操作两次，至于直线段，阵列更简单。如果直线段不满足整数节距，则需要修改设计的两轮中心距。如果两轮大小不一，修改中心距以后，要注意节点会发生变化，但一般如果不追求特别精准，这个节点的变化量是非常小的，并不太影响你计算链节周长。

renchaoroy 发表于 2023-11-20 23:15
版大，我觉得可以简化一下：如果设计时两个链轮的中心距满足了Cn1*Pitch+Cn2*Pitch+Ln1*Pitch+Ln2*Pitch  ...

我在设想写一个lisp用以设计常规的链轮，自动化调整中心距和装配链条，有兴趣的朋友一起搞啊。

renchaoroy 发表于 2023-11-20 23:15
版大，我觉得可以简化一下：如果设计时两个链轮的中心距满足了Cn1*Pitch+Cn2*Pitch+Ln1*Pitch+Ln2*Pitch  ...

目前装配的逻辑是先把链条通过关系装配好，这个装配关系很多，上百个，拖动链条装配时，需要勾选实时，实时更新这个关系，然后就卡顿了。
如果按照你说的不需要关系，那确实会快很多

renchaoroy 发表于 2023-11-20 23:18
我在设想写一个lisp用以设计常规的链轮，自动化调整中心距和装配链条，有兴趣的朋友一起搞啊。 ...

如果你能写Lisp，当然是最好的，可惜我不懂lisp开发
