Creo Elements/Direct如何清除复杂的R角？

有很多step文件的R角无法清除，如何清除复杂的R角？

我知道答案 回答被采纳将会获得 1 贡献 + 2 金币 已有1人回答

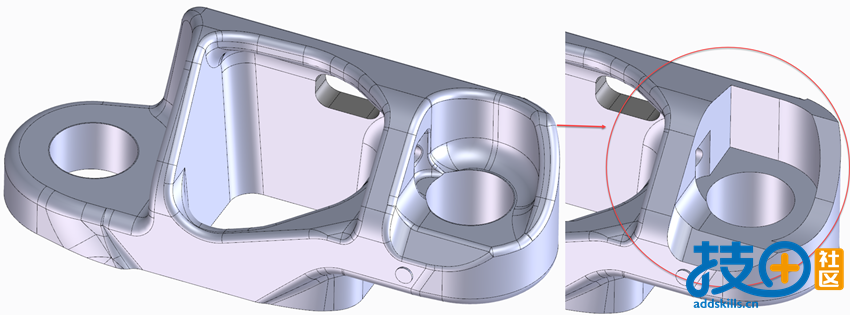

复杂的图档去除R角，不仅仅用删除R角的命令，会用到非常多的命令，说说整体的思路：
1.首先可以通过圆角识别工具，识别圆角，大部分圆角都可以识别出来(有些无法识别，单独处理)；
2.有些简单可以直接用删除圆角的命令，直接去除；复杂除去不了，考虑在某些位置拉伸实体，将其分段隔开，然后分段去除圆角；
3.有时也会用到删除面，重建面，建构3D线创建面，还会用到各种命令，尤其是曲面曲线里的命令，各种命令灵活运用；

总之，复杂R角的去除，可以看作是OSD软件一个综合的运用，而且很多时候，一种方法不行，换另外一种方法，需要不断尝试，建议先拿简单的练习，多练习，慢慢就有经验了
