ANSI B92.1-1996渐开线花键轴画法

这个的渐开线花键怎么画；齿数：47；PITCH 4/8 ;压力角30° 分度圆11.75 美制

我知道答案回答被采纳将会获得 1 贡献 + 2 金币已有4人回答

Superman · 发表于 2023-9-27 16:10:03

用齿轮lisp生成，然后再修改成想要的，或者直接下载标准件
齿轮lisp请参考：Creo Elements/Direct软件齿轮lisp使用说明

steven · 发表于 2023-9-28 10:12:32

Superman 发表于 2023-9-27 16:10
用齿轮lisp生成，然后再修改成想要的，或者直接下载标准件
齿轮lisp请参考：Creo Elements/Direct软件齿轮l ...

生成的模型齿形和小径都不对

Superman · 发表于 2023-10-18 11:03:45

steven 发表于 2023-9-28 10:12
生成的模型齿形和小径都不对

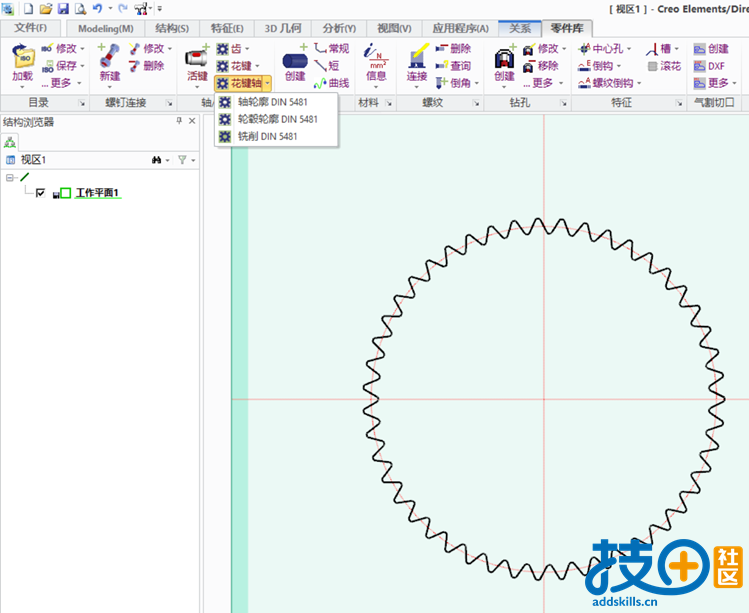

Part Library里面有个花键轴命令，不知道是否符合你的需求，可以试试花键轴.png

steven · 发表于 2023-10-18 12:19:34

Superman 发表于 2023-10-18 11:03
Part Library里面有个花键轴命令，不知道是否符合你的需求，可以试试

谢谢66666666666666666
