【经验分享】如何正确快速的学习Creo Elements/Direct软件

本帖最后由 Superman 于 2020-3-13 22:07 编辑

初学者如何正确快速的学习使用Creo Elements Direct软件呢?

CreoElements/Direct(CoCreate)软件是一款无参数软件,经常听到使用熟练的工程师对它的评价:不想再用其他软件了,一旦上手,爱不释手。实事求是的讲,在某些行业,Creo Elements/Direct非常高效,并且好用。

对初学者而言,在没有接受专业的培训时,不知从哪里开始学习。

以下几个建议和学习步骤可以帮助初学者快速掌握此软件。
1.   建议:不管你使用哪款3D软件,3D建模和产品设计的经验永远都是相通的。只是每款软件的建模思路不同,所以,首先放弃其他3D软件的使用习惯,不做对比,只考虑如何使用Creo Elements/Direct就好,当你习惯了这款软件的使用方法,你才会使用更熟练。

2.   有几个方面需要适应:
a.CreoElements/Direct无参数,请先放弃参数建模的思路。
b.打开的3D图档都会在一个窗口显示,并且不管你是3D设计,还是装配,还是模具设计,还是做运动仿真,都是在一个界面,某种意义上,让我们的操作更简单方便。(这一点跟其他软件有很大的差别)
c.如果需要对某个零件操作,首先需要对此零件激活,让软件知道是对哪个零件操作的。这一点要习惯,也是非常重要的。
d.不强调坐标系的重要性,可能我们在用其他软件时,首先要考虑在坐标系的位置,再创建工作平面。在Creo Elements/Direct直接创建工作平面,而且,你可以在任何位置随意创建工作平面,创建完后,可以删除此工作平面,方便了我们的设计。

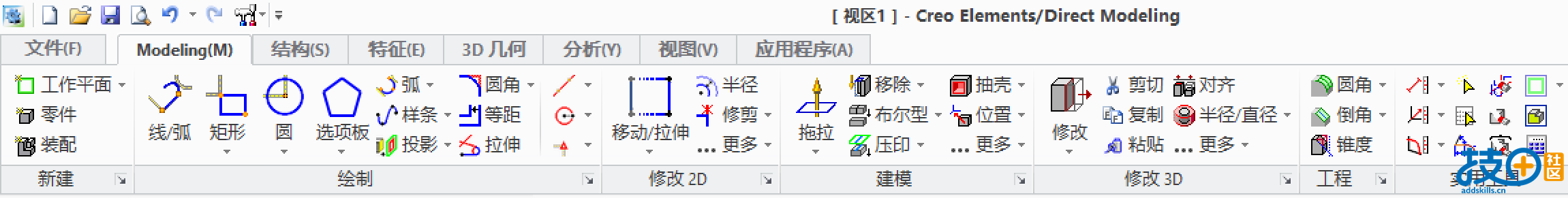

3.   熟悉软件界面和基本的操作后,你需要了解每个命令的使用方法,从18版开始,Creo Elements/Direct开始有官方中文版,中文版让初学者更容易学习(当然中文好学,英文好用,中文翻译可能不会原汁原味)。基础的建模、装配等命令是必须要掌握的。Modeling(M)命令栏里面的命令是最重要的,大部分的建模功能都包含其中,基本每个命令都需要知道功能怎么使用。

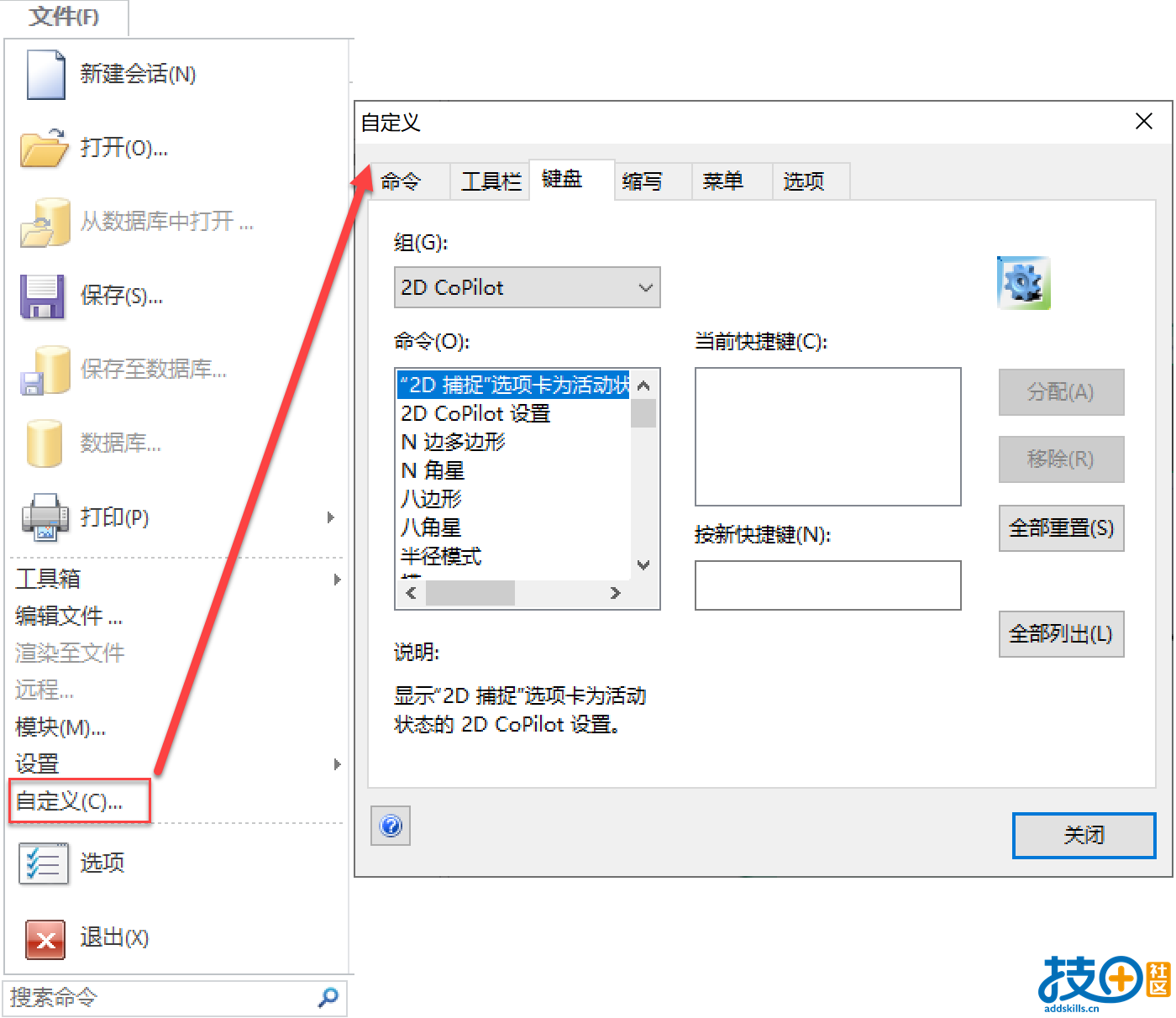

4.   掌握基本的命令后,开始思考怎么提升设计效率了,常用工具栏、常用命令快捷键、lisp等需要学会设置和使用。有很多命令没有在顶部命令栏显示,可以通过工具栏去添加。比如设置为活动、仅绘制、从绘制列表中移除等常用命令,非常建议设置成快捷键。

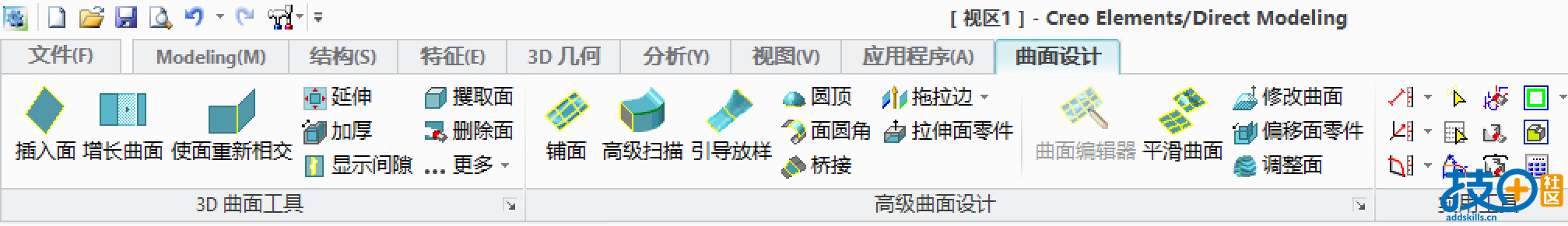

5.   接下来可以学习曲线、曲面等高阶命令了,这些对于我们补面和建模都非常有帮助。补面非常考验你对这款软件的使用熟练程度,会补面的,软件一定使用的好。当然导入的图档有破面,不一定是产品的问题,可能跟你导入的过程有关,方法用的得当,可能就不会有破面了。关于补面,以后可以单独列一个话题讨论了。

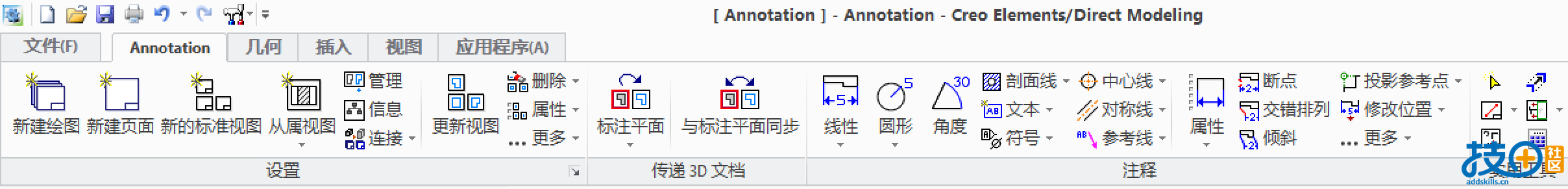

6.   然后可以学习工程图,Creo Elements/Direct虽然无参数,但3D建模和工程图是关联的,意味这3D里面做任何的修改,工程图会一起更新,大大提升我们的出工程图的效率。通过设置符合自己公司的图框等信息,可直接出图打印。

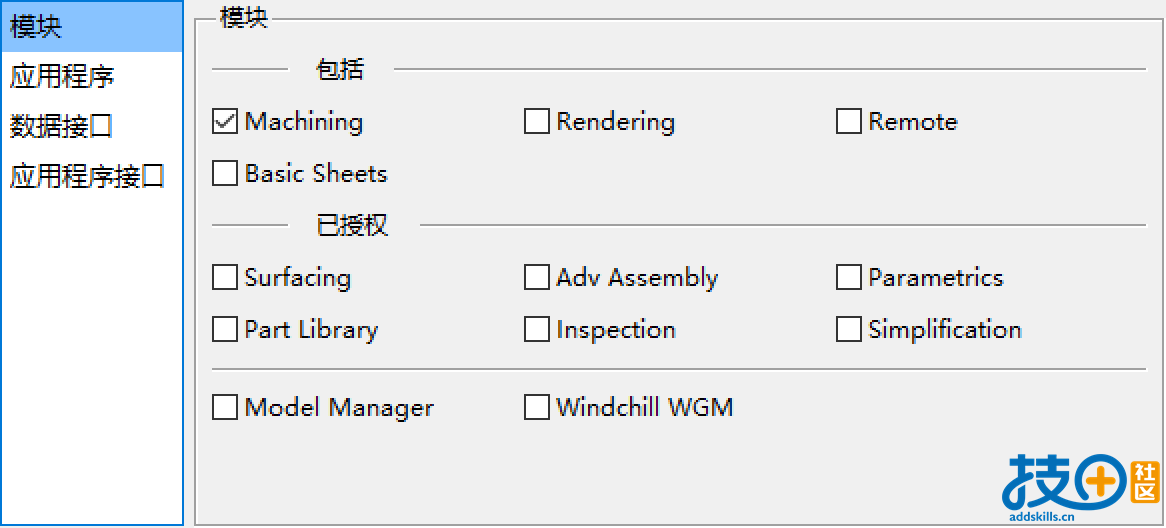

7.   Creo Elements/Direct的功能非常强大,除了基础的建模、装配、曲面、工程图外,还包括:钣金、运动仿真、模具、布线(Cabling)等,这些高级模块功能也是非常强大的,等软件运用熟练后,可以拓展学习一下这些模块。勾选模组,就可以启动该模块。

以上就是对Creo Elements/Direct软件初学者的一些建议,希望可以帮到你们快速入门。

如果有关Creo Elements/Direct的使用问题,欢迎发帖或留言,大家相互讨论。
回复

使用道具 举报

已有(9)人评论

跳转到指定楼层
HOH 发表于 2020-5-7 11:21:58
网络上其他模组的相关学习视频太少了,看帮助文件也不好理解
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2020-5-7 11:37:21
HOH 发表于 2020-5-7 11:21
网络上其他模组的相关学习视频太少了,看帮助文件也不好理解

资料确实不多,自己摸索学习效率低,很多时候自己摸索好几天,不如高手指点一分钟。所以多多交流和分享,大家共同提高。
回复

使用道具 举报

刘振华(Ben) 发表于 2021-1-2 22:35:30
我06年开始接触这个软件,后面其他的任何软件都不习惯了。
回复

使用道具 举报

刘振华(Ben) 发表于 2021-1-2 22:36:30
我06年开始接触这个软件,后面其他的任何软件都不习惯了。
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2021-1-3 14:02:57
刘振华(Ben) 发表于 2021-1-2 22:35
我06年开始接触这个软件,后面其他的任何软件都不习惯了。

你应该是国内最早一批OSD用户了,直接建模容易上手,我接触过的工程师们,学会这个软件,基本都不想再用其他软件了。
回复

使用道具 举报

刘振华(Ben) 发表于 2021-1-3 16:37:44
Superman 发表于 2021-1-3 14:02
你应该是国内最早一批OSD用户了,直接建模容易上手,我接触过的工程师们,学会这个软件,基本都不想再用 ...

06年在molex工作的时候学的,后面就一直用它了,不习惯用别的软件。
回复

使用道具 举报

刘振华(Ben) 发表于 2021-1-3 16:51:30
刘振华(Ben) 发表于 2021-1-3 16:37
06年在molex工作的时候学的,后面就一直用它了,不习惯用别的软件。

有一个**论坛,里面有一个OSD的板块,10年左右比较活跃,但现在这个软件由于被PTC收购之后,处于被雪藏的状态,用的人越来越少,该论坛现在也很少更新了。
回复

使用道具 举报

qws2981892 发表于 2021-5-11 13:07:13
正在学习哈哈哈哈哈哈
